Transmission Oil Cooler And Heater
WARNING: This page is about a different variant/trim than selected.

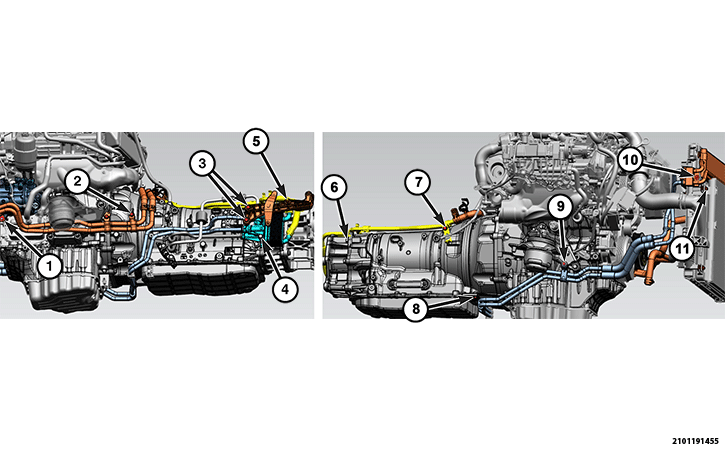

TORQUE SPECIFICATIONS - TRANSMISSION OIL COOLER AND HEATER
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Transmission Oil Heater Line Bracket To AC Compressor Nut | 9 N. m (80 In. Lbs.) | - |
| 2 | Transmission Oil Heater Line Bracket To Transmission Bolts | 20 N. m (15 Ft. Lbs.) | - |
| 3 | Transmission Oil Heater To Transmission Bolts (Passing Through Transfer Case Cable Support Bracket) | 23 N. m (17 Ft. Lbs.) | - |
| 4 | Transmission Oil Heater To Transmission Bolt | 23 N. m (17 Ft. Lbs.) | - |
| 5 | Transfer Case Cable Support to Bracket Nut | 19 N. m (14 Ft. Lbs.) | - |
| 6 | Transmission Oil Heater Line Bracket To Case Bolt | 22 N. m (16 Ft. Lbs.) | - |
| 7 | Transmission Oil Heater Line Bracket To Transmission Bolt | 22 N. m (16 Ft. Lbs.) | - |
| 8 | Transmission Oil Cooler Line Bracket To Transmission Bolt | 9 N. m (80 In. Lbs.) | - |
| 9 | Transmission Oil Cooler Line Bracket To Engine Mount Bracket Bolt | 9 N. m (80 In. Lbs.) | - |
| 10 | Transmission Oil Cooler Line Manifold To Radiator Bolt | - | Tighten Securely |
| 11 | Transmission Oil Cooler Line To Radiator Bolt | - | Tighten Securely |
