Exhaust - 3.0L Diesel
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATIONS - EXHAUST - 3.0L DIESEL
| DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|
| Diesel Particulate Filter Inlet Elbow-to-Turbocharger Nuts | 28 N.m (21 Ft. Lbs.) | - |
| Diesel Particulate Filter-to-Selective Catalytic Reduction Catalyst Bolts | 30 N.m (22 Ft. Lbs.) | - |
| Differential Pressure Sensor Bracket Bolts | 18 N.m (13 ft. Lbs.) | - |
| Differential Pressure Sensor Tube Fittings | 20 N.m (15 Ft. Lbs.) | - |
| Exhaust Gas Temperature Sensor | 45 N.m (33 FT. Lbs.) | - |
| Exhaust Front Steady Rest Bracket to Diesel Particulate Filter Nut | 28 N.m (21 Ft. Lbs.) | - |

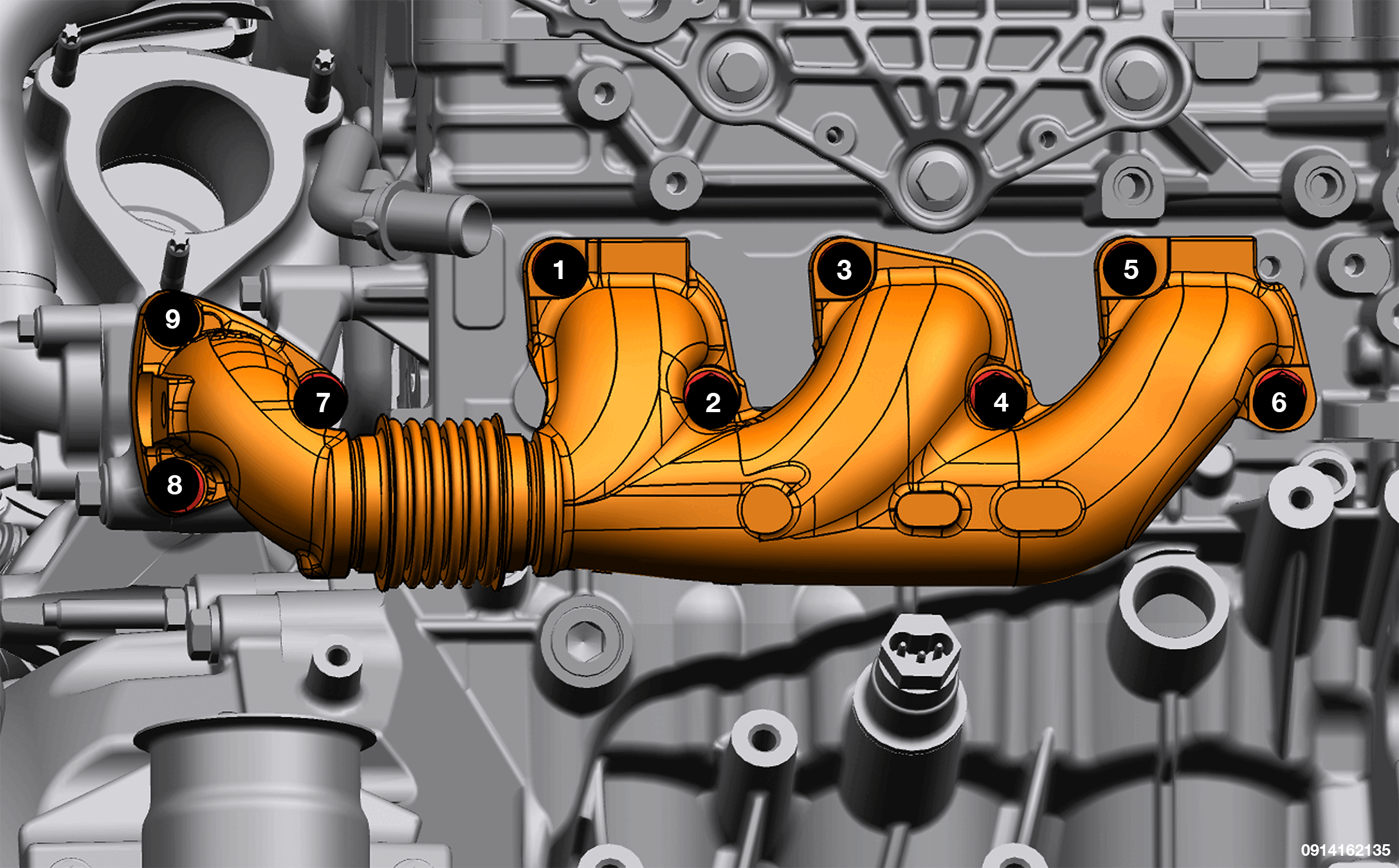

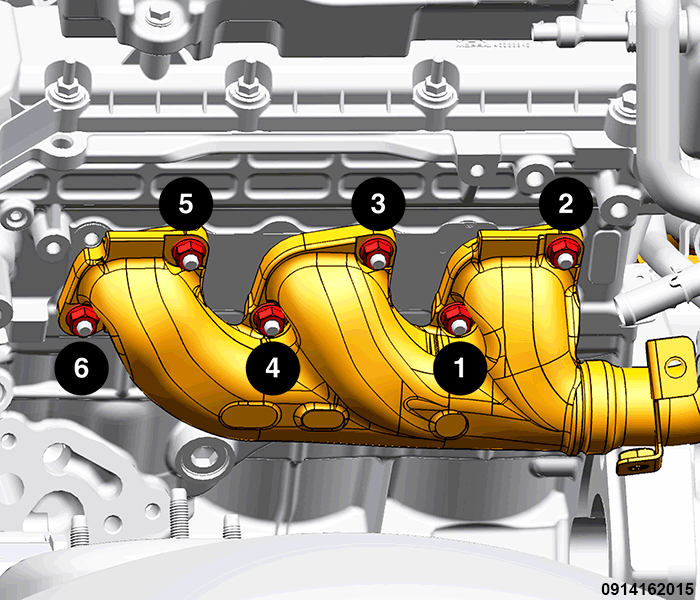

| Exhaust Manifold to Cylinder Head Nuts | Torque Procedure:
|
Tightening Sequence |

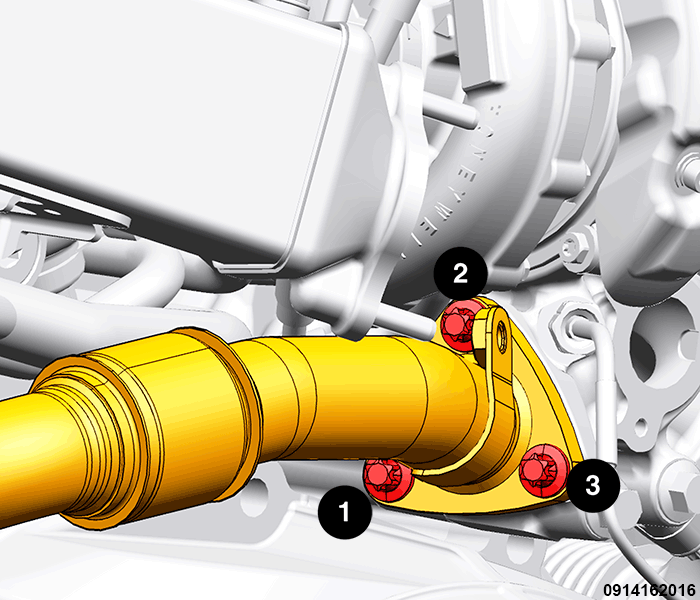

| Exhaust Manifold to Turbocharger Bolts | Torque Procedure:
|
|
| Exhaust Manifold Heat Shield Bolts | 15 N.m (11 Ft. Lbs.) | - |
| Exhaust Tube Heat Shield Nuts | 11 N.m (8 Ft. Lbs.) | - |
| Muffler Clamp Nut | 65 N.m (48 Ft. Lbs.) | - |
| Muffler Exhaust Isolator Nuts | 20 N.m (15 Ft. Lbs.) | - |
| Particulate Matter Sensor | 50 N.m (37 Ft. Lbs.) | - |
| Particulate Matter Sensor Module Nuts | 9 N.m (80 In. Lbs.) | - |
| Rear Steady Rest Bracket-to-Diesel Particulate Filter Bolt | 26 N.m (19 Ft. Lbs.) | - |
| Selective Catalytic Reduction Catalyst Isolator Bolts | 25 N.m (18 Ft. Lbs.) | - |
| Turbocharger Diesel Particulate Filter-to-Inlet Elbow V-Band Clamp | 10 N.m (89 In. Lbs.) | - |
