Transmission Oil Cooler And Heater
WARNING: This page is about a different variant/trim than selected.

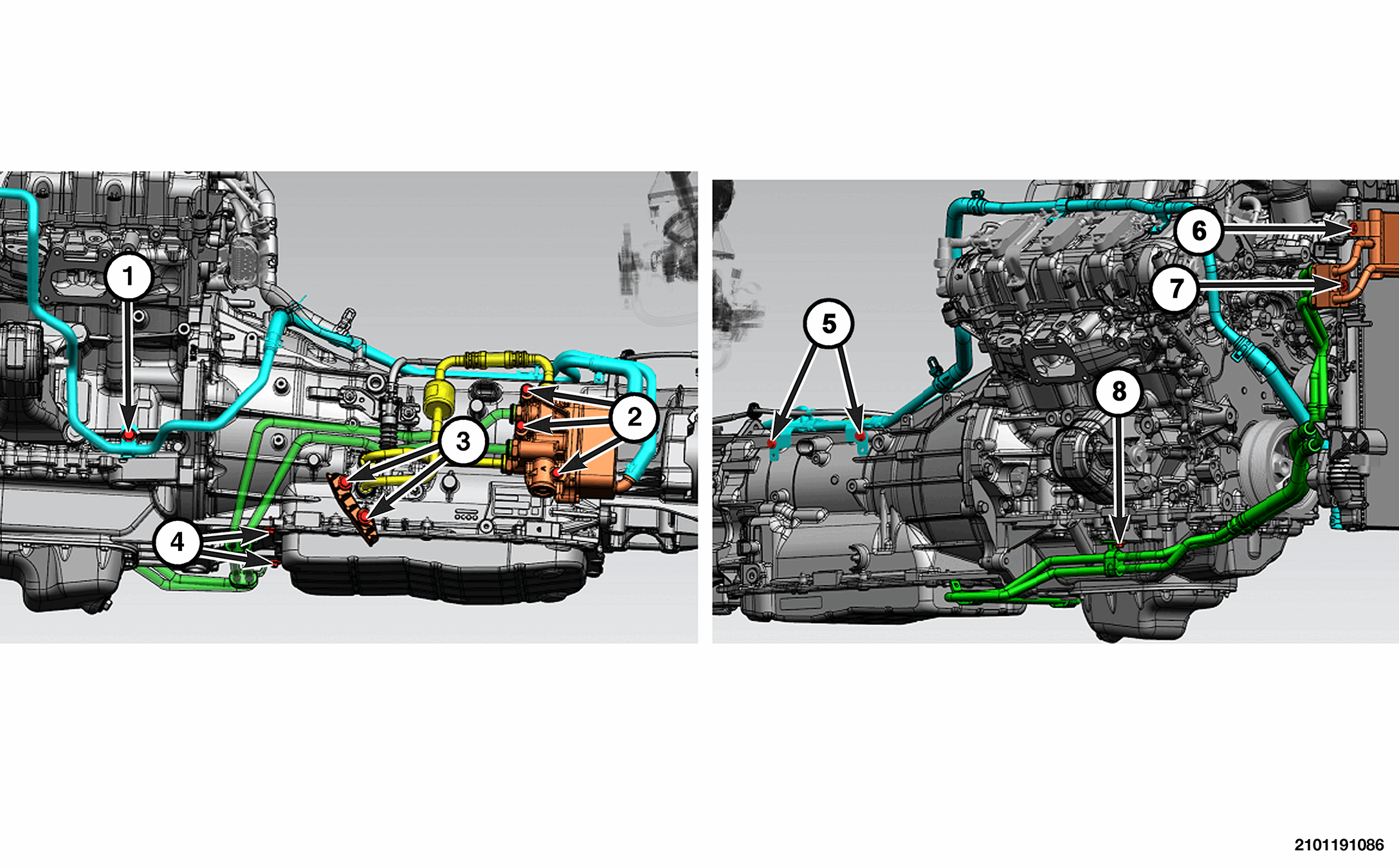

TORQUE SPECIFICATIONS - TRANSMISSION OIL COOLER AND HEATER
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Transmission Oil Heater Line Bracket to Engine Bolt | 35 N. m (26 Ft. Lbs.) | - |
| 2 | Transmission Oil Heater To Case Bolts | 23 N. m (17 Ft. Lbs.) | - |
| 3 | Splash Shield To Transmission Bolts | 17 N. m (13 Ft. Lbs.) | - |
| 4 | Transmission Oil Cooler Line To Transmission Bolts | 9 N. m (80 In. Lbs.) | - |
| 5 | Transmission Oil Heater Line To Transmission Bolts | 22 N. m (16 Ft. Lbs.) | - |
| 6 | Transmission Oil Cooler Bolt | - | Tighten Securely |
| 7 | Transmission Oil Cooler Line To Radiator Bolt | - | Tighten Securely |
| 8 | Transmission Oil Cooler Line Bracket To Oil Pan | 9 N. m (80 In. Lbs.) | - |
