Air Intake
TORQUE SPECIFICATIONS - AIR INTAKE (1 OF 2)
| DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|
| Engine Cover Bracket to Intake Manifold Bolts | 8 N.m (71 In. Lbs.) | - |
| Engine Cover Bracket to Cylinder Head Cover Bolts | 7 N.m (62 In. Lbs.) | - |
| Engine Cover to Bracket Bolts | 6 N.m (53 In. Lbs.) | - |
| Air Cleaner Housing to Side Rail | 5 N.m (44 In. Lbs.) | - |
| Air Cleaner Cover Bolts | 4 N.m (35 In. Lbs.) | - |
| Air Cleaner Resonator Clamps | 4 N.m (35 In. Lbs.) | - |
| Air Cleaner Inlet Duct to Housing | 4 N.m (35 In. Lbs.) | - |
| Air Cleaner Resonator to Shroud Bolts | 3 N.m (27 In. Lbs.) | - |
TORQUE SPECIFICATIONS - AIR INTAKE (2 OF 2)
| DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|
| Intake Manifold Support Bracket Upper Nuts | 10 N.m (89 In. Lbs.) | - |
| Throttle Body Bolts | 9 N.m (80 In. Lbs.) | - |
| Intake Manifold (Upper) M6 Bolts | 10 N.m (89 In. Lbs.) | Tightening Sequence |

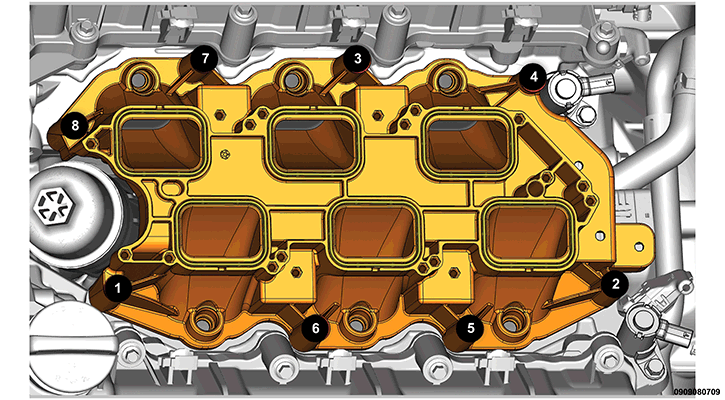

| Intake Manifold (Lower) M6 Bolts | 9 N.m (80 In. Lbs.) | Tightening Sequence |
| Throttle Body Support Bracket Bolts | 10 N.m (7 Ft. Lbs.) | - |
| Throttle Body Support Bracket Bolt to Front Cover | 10 N.m (7 Ft. Lbs.) | - |
| Intake Manifold Support Bracket Lower Bolt | 25 N.m (18 Ft. Lbs.) | - |
