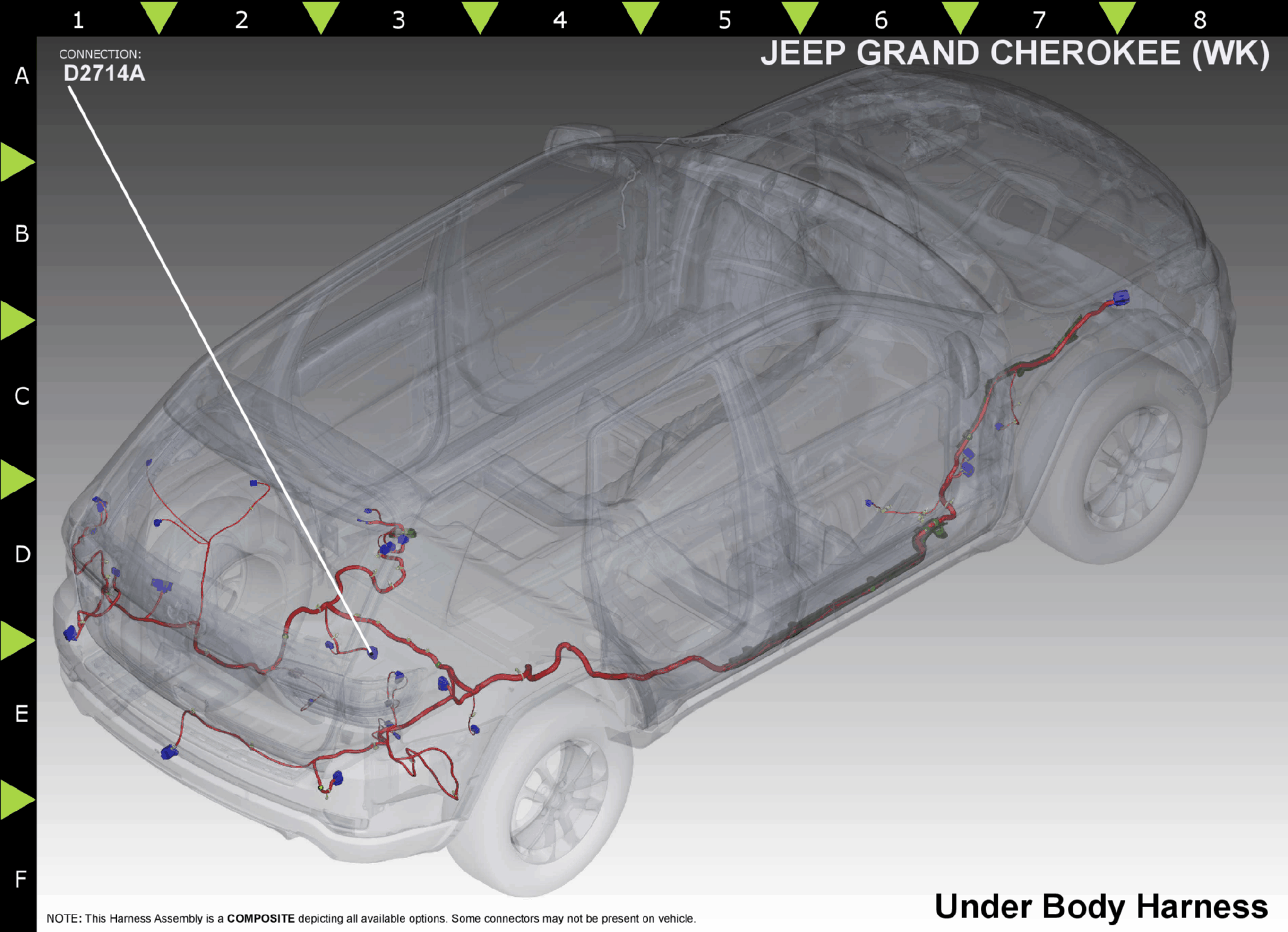

Motor-Electronic Limited Slip Differential (D2714A)
Harness-Family: Under_Body
Color: ~~
Gender: MALE
Part Number: 0-0493577-2
Part Description: Not Available
Connector No: D2714A
Option: ~~
Repair Kit Part Number: Not Available
Cavity Count: 10
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | T331 | DG/OR | 20 | RR DIFF CLUTCH MTR TEMP SNSR SIG | WD | ||
| 2 | T330 | DG/BR | 20 | RR DIFF CLUTCH MTR TEMP SNSR RTN | WD | ||
| 3 | T333 | DG/WT | 20 | RR DIFF CLUTCH MTR HALL SNSR 1 | WD | ||
| 4 | T334 | DG/GY | 20 | RR DIFF CLUTCH MTR HALL SNSR 2 | WD | ||
| 5 | T332 | DG/VT | 20 | RR DIFF CLUTCH MTR HALL SNSR FEED | WD | ||
| 6 | T335 | DG/YL | 20 | RR DIFF CLUTCH MTR HALL SNSR RTN | WD | ||
| 7 | T339 | DG/LG | 14 | RR DIFF CLUTCH MTR OUT/IN | WD | ||
| 8 | T336 | DG/DB | 20 | RR DIFF CLUTCH MTR CLAMP IN/OUT | WD | ||
| 9 | T338 | DG/TN | 14 | RR DIFF CLUTCH MTR IN/OUT | WD | ||
| 10 | T337 | DG/LB | 20 | RR DIFF CLUTCH MTR CLAMP OUT/IN | WD | ||
|
|||||||
