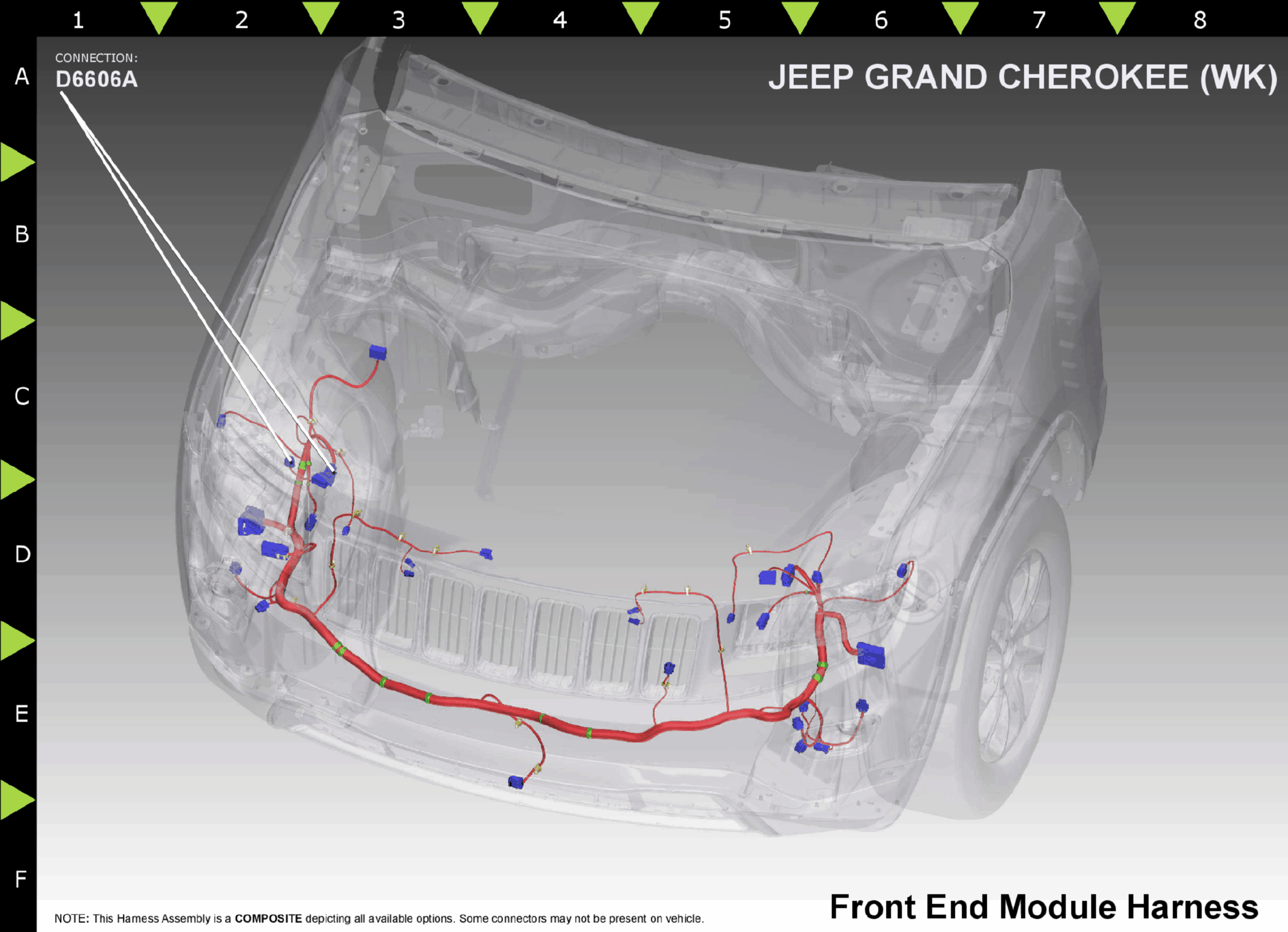

Lamp-Assembly-Right Front C1 (Premium) (D6606A)
Harness-Family: Front_End_Module
Color: BLACK
Gender: FEMALE
Part Number: 33472-1601
Part Description: MX150 RECEPTACLE CONNECTOR ASSY -2 ROW
Connector No: D6606A
Option: PREMIUM
Repair Kit Part Number: Not Available
Cavity Count: 16
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | L304 | WT/OR | 20 | RIGHT HID LAMP DRIVER | N/A | ||
| 2 | L34 | WT/GY | ~~ | RIGHT HIGH BEAM DRIVER | N/A | ||
| 3 | L59 | WT/DB | ~~ | RIGHT DRL LAMP DRIVER | N/A | ||
| 4 | L60 | WT/TN | ~~ | RIGHT FRONT TURN LAMP DRIVER | N/A | ||
| 5 | L552 | TN/OR | 18 | RIGHT FRONT LIGHTING FAULT SENSE | N/A | ||
| 6 | L78 | WT/OR | ~~ | RIGHT FRONT PARK LAMP DRIVER | N/A | ||
| 7 | Z909 | BK | ~~ | GROUND | N/A | ||
| 8 | D412 | OR/LG | ~~ | LIN AFLS | N/A | ||
| 9 | D257 | YL/TN | ~~ | CAN C (+) | N/A | ||
| 10 | D256 | YL | ~~ | CAN C (-) | N/A | ||
| 11 | F927 | PK/YL | 20 | IGN R F927 | N/A | ||
| 11 | L304 | WT/OR | 20 | RIGHT HID LAMP DRIVER | N/A | ||
| 12 | Z909 | BK | ~~ | GROUND | N/A | ||
| 13 | L961 | WT | ~~ | HEADLAMP LEVELING SENSOR 5 VOLT SUPPLY-FT | N/A | ||
| 14 | L964 | WT/YL | ~~ | HEADLAMP LEVELING SENSOR 5 VOLT SUPPLY-RR | N/A | ||
| 15 | L960 | WT/DG | ~~ | HEADLAMP LEVELING SENSOR FRONT SIGNAL | N/A | ||
| 16 | L963 | WT/DB | ~~ | HEADLAMP LEVELING SENSOR REAR SIGNAL | N/A | ||
|
|||||||
