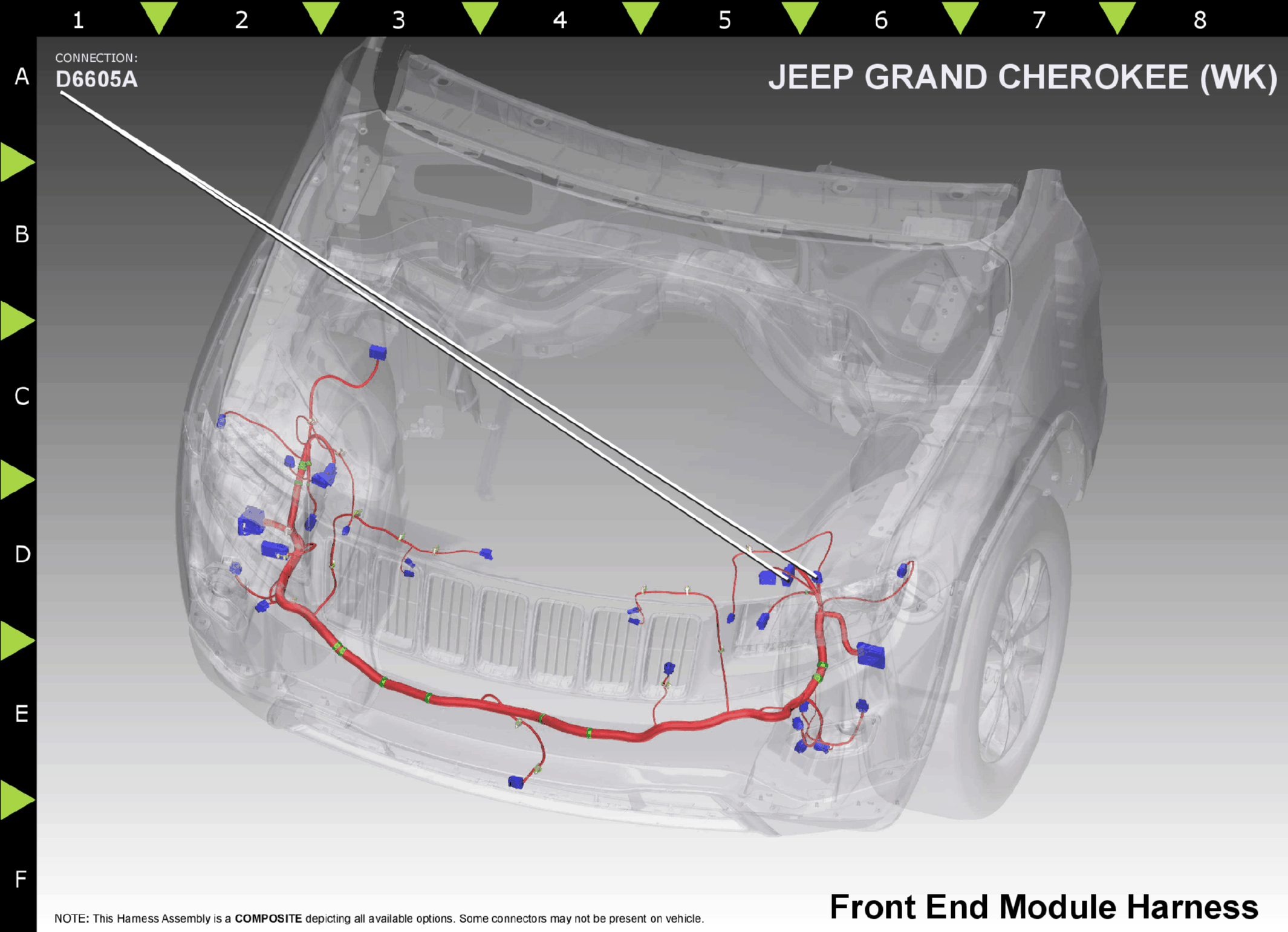

Lamp-Assembly-Left Front C1 (Premium) (D6605A)
Harness-Family: Front_End_Module
Color: BLACK
Gender: FEMALE
Part Number: 33472-1601
Part Description: MX150 RECEPTACLE CONNECTOR ASSY -2 ROW
Connector No: D6605A
Option: PREMIUM
Repair Kit Part Number: Not Available
Cavity Count: 16
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | L303 | OR | 20 | LEFT HID LAMP DRIVER | N/A | ||
| 2 | L33 | WT/LG | ~~ | LEFT HIGH BEAM DRIVER | N/A | ||
| 3 | L58 | WT/YL | 18 | LEFT DRL LAMP DRIVER | Non-SRT | ||
| 4 | L61 | WT/LG | ~~ | LEFT FRONT TURN LAMP DRIVER | N/A | ||
| 5 | L551 | TN/BR | 18 | LEFT FRONT LIGHTING FAULT SENSE | N/A | ||
| 6 | L77 | WT/BR | 18 | LEFT FRONT PARK LAMP DRIVER | Not on Japan SRT | ||
| 7 | Z901 | BK | ~~ | GROUND | N/A | ||
| 8 | D412 | OR/LG | ~~ | LIN AFLS | N/A | ||
| 11 | F927 | PK/YL | 20 | IGN R F927 | N/A | ||
| 11 | L303 | OR | 20 | LEFT HID LAMP DRIVER | N/A | ||
| 12 | Z901 | BK | ~~ | GROUND | N/A | ||
|
|||||||
