Sealer Locations: Specifications: Specifications
INDEX
| DESCRIPTION | FIGURE |
|---|---|

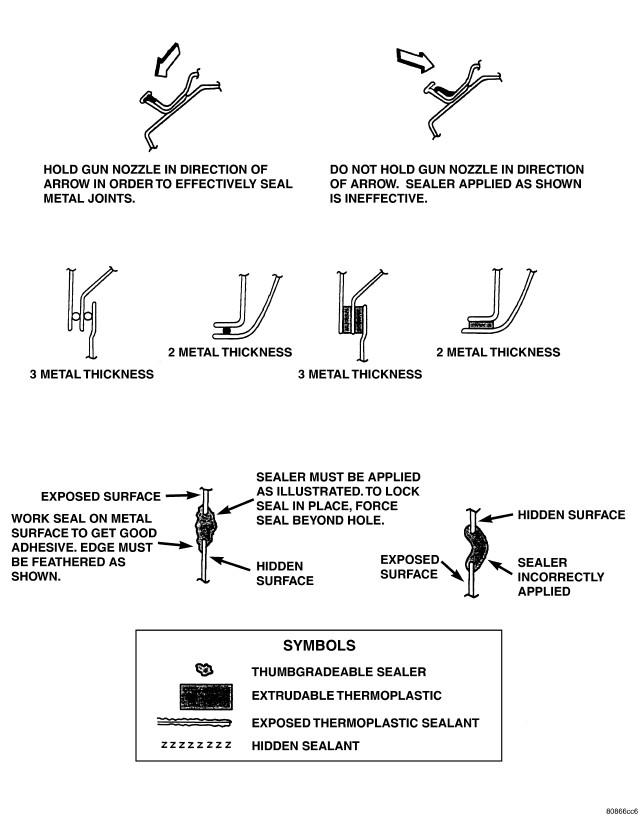

| APPLICATION METHODS | Refer to Fig 1. |

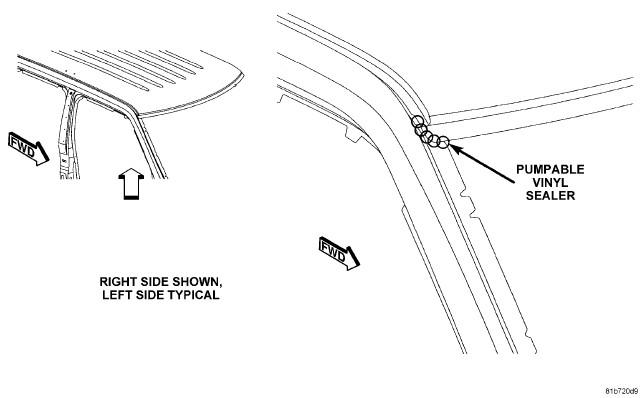

| FRONT ROOF CORNER/APERTURE PANEL | Refer to Fig 2. |

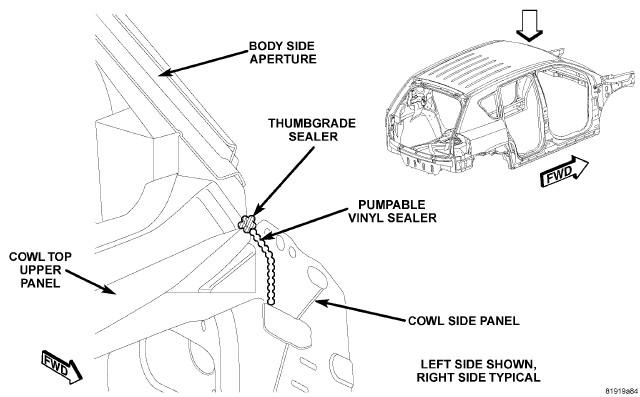

| UPPER COWL TOP/COWL SIDE | Refer to Fig 3. |

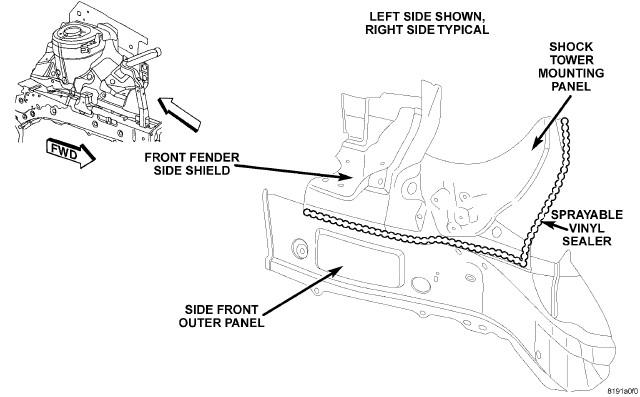

| FRONT WHEELHOUSE/SHOCK TOWER | Refer to Fig 4. |

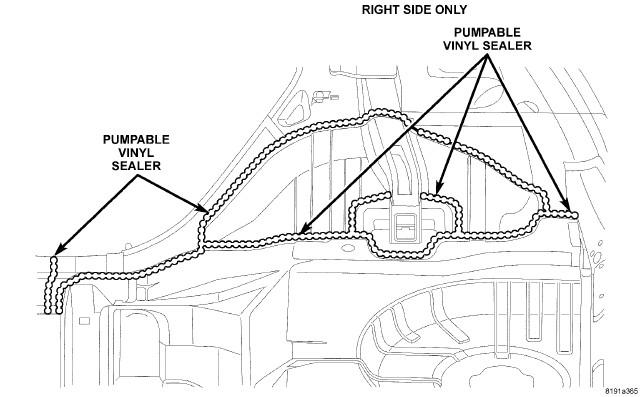

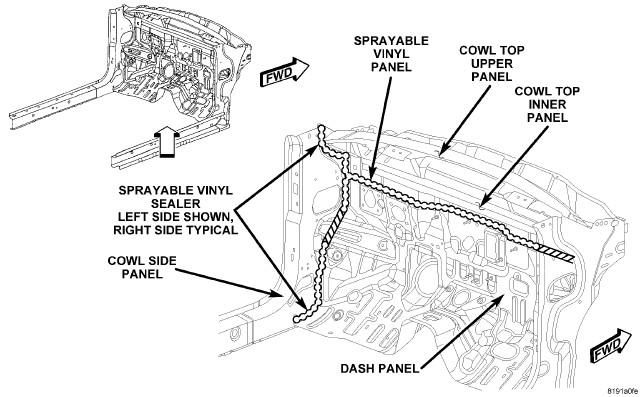

| DASH/PLENUM/COWL SIDE PANEL | Refer to Fig 5. |

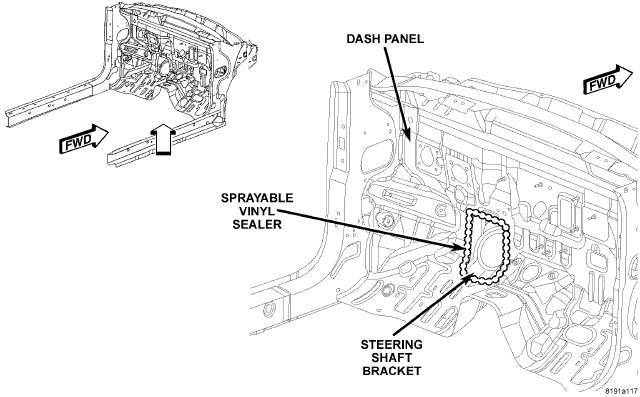

| DASH/STEERING SHAFT BRACKET | Refer to Fig 6. |

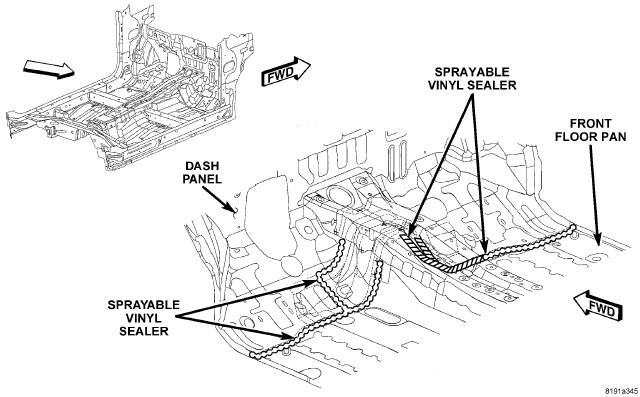

| DASH/FRONT FLOOR PAN | Refer to Fig 7. |

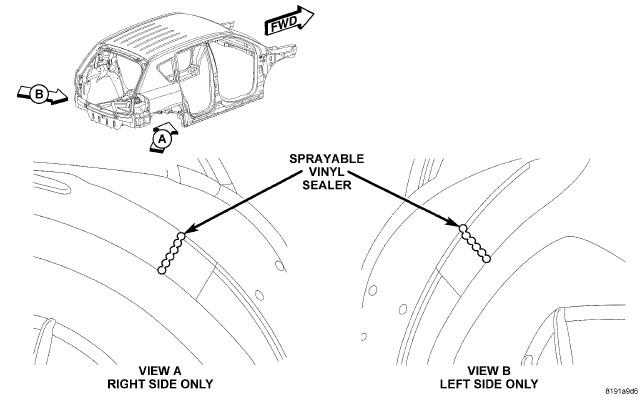

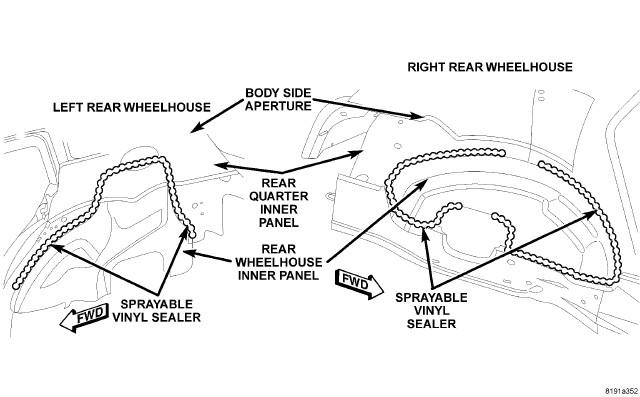

| REAR WHEELHOUSES | Refer to Fig 8. |
| RIGHT REAR INNER QUARTER PANEL | Refer to Fig 9. |

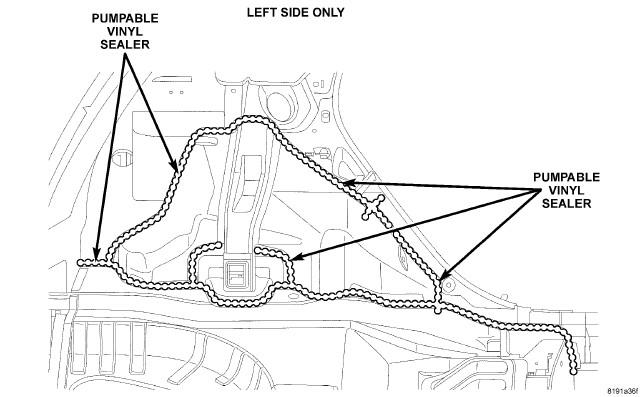

| LEFT REAR INNER QUARTER PANEL | Refer to Fig 10. |

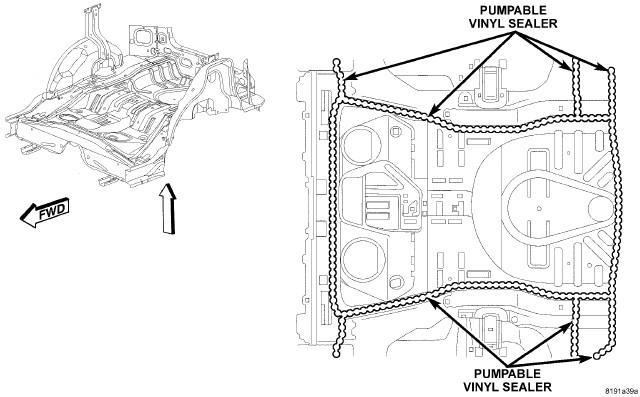

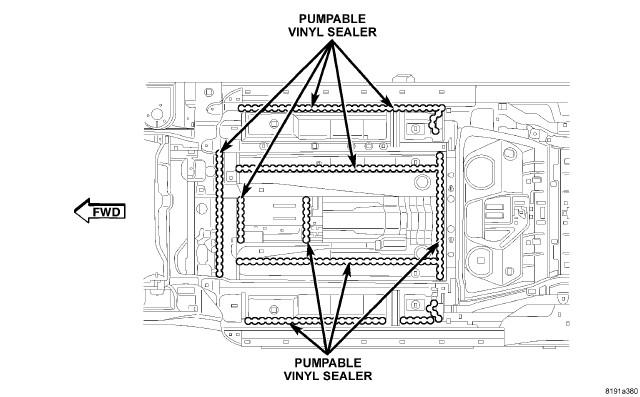

| UNDERBODY | Refer to Fig 11. |
| REAR FLOOR PAN | Refer to Fig 12. |

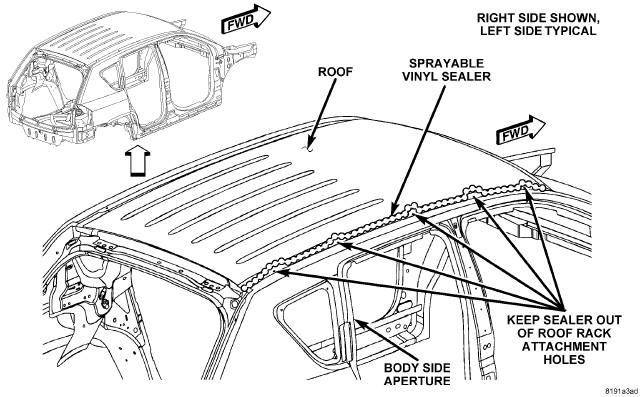

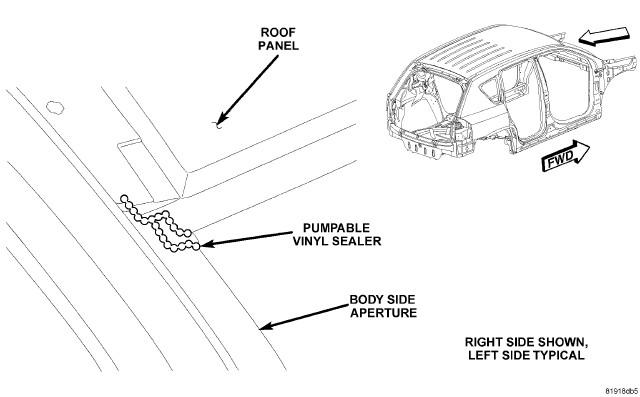

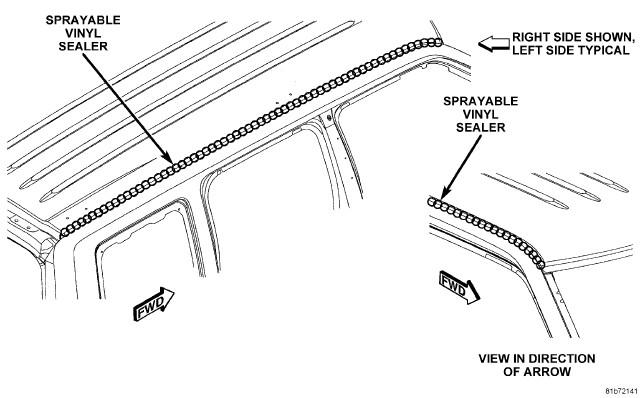

| ROOF/BODY SIDE APERTURE | Refer to Fig 13. |

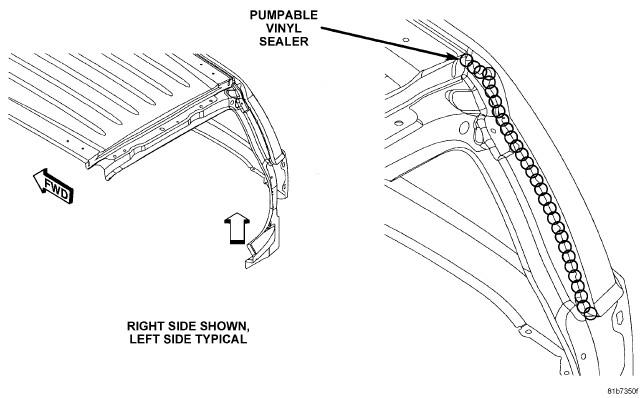

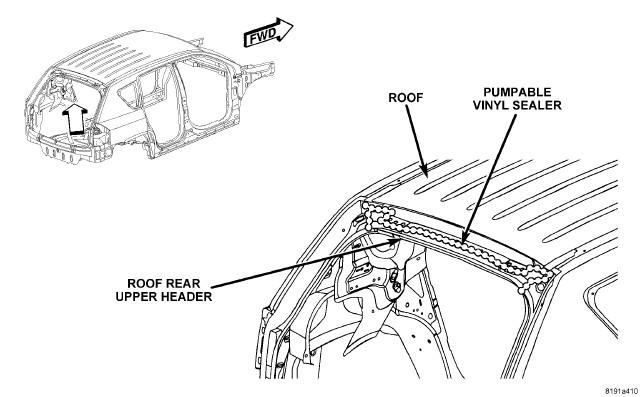

| ROOF/ROOF REAR UPPER HEADER | Refer to Fig 14. |

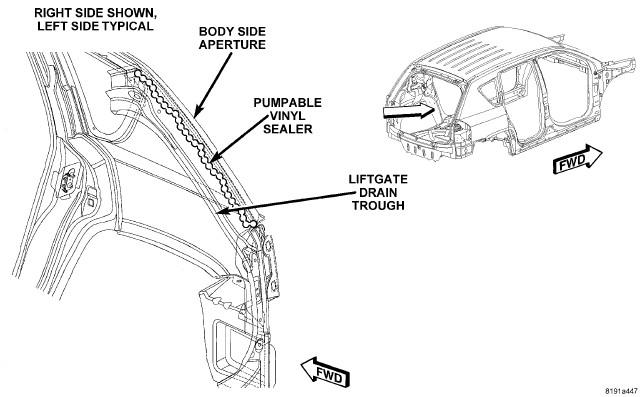

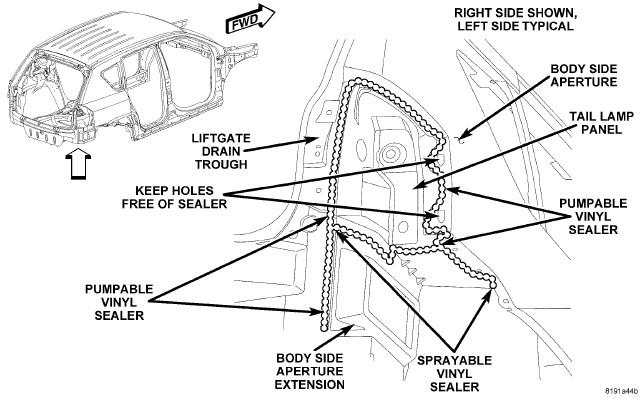

| BODY SIDE APERTURE/LIFTGATE DRAIN TROUGH | Refer to Fig 15. |

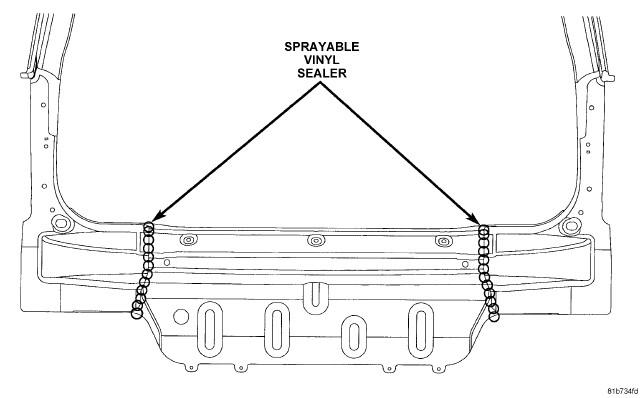

| TAIL LAMP PANEL | Refer to Fig 16. |

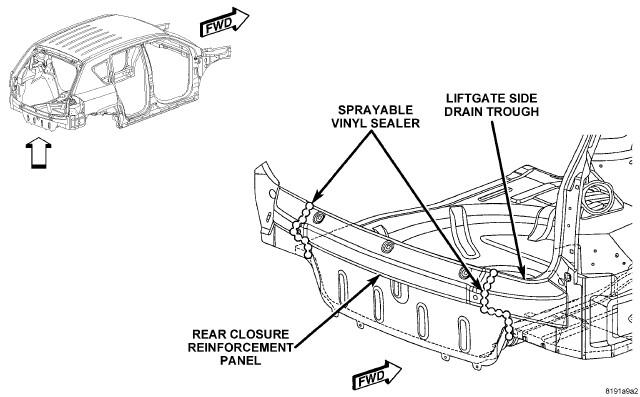

| LOWER LIFTGATE CLOSEOUT PANEL | Refer to Fig 17. |

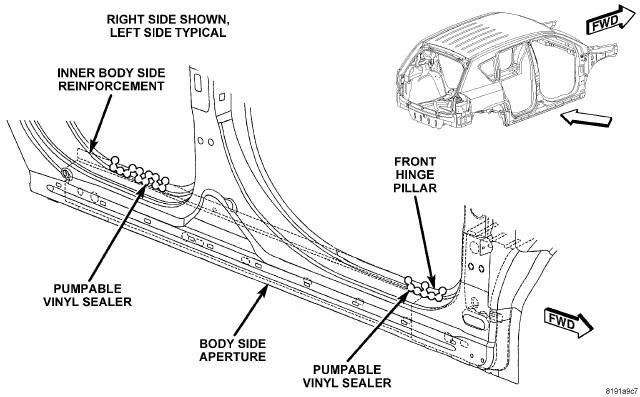

| BODY SIDE APERTURE/INNER BODY SIDE REINFORCEMENT | Refer to Fig 18. |
| REAR WHEELHOUSE | Refer to Fig 19. |

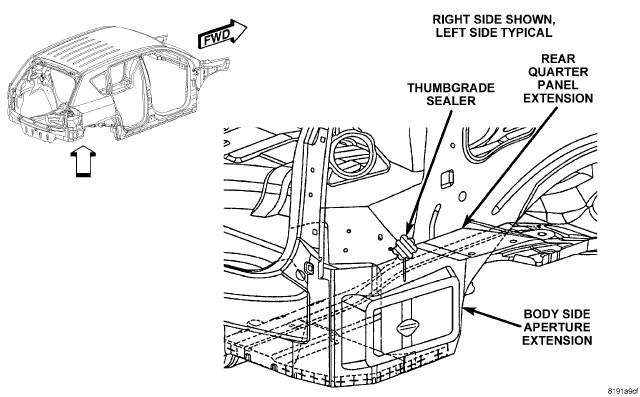

| REAR WHEELHOUSE/REAR QUARTER PANEL EXTENSION | Refer to Fig 20. |
| PATRIOT ONLY | |
| FRONT ROOF PANEL/APERTURE PANEL | Refer to Fig 21. |
| A-PILLAR/WINDSHIELD BRACKET | Refer to Fig 22. |
| ROOF/BODY SIDE APERTURE | Refer to Fig 23. |
| LIFTGATE OPENING | Refer to Fig 24. |
| LOWER LIFTGATE CLOSEOUT PANEL | Refer to Fig 25. |
| BODY SIDE APERTURE/LIFTGATE DRAIN TROUGH | Refer to Fig 26. |

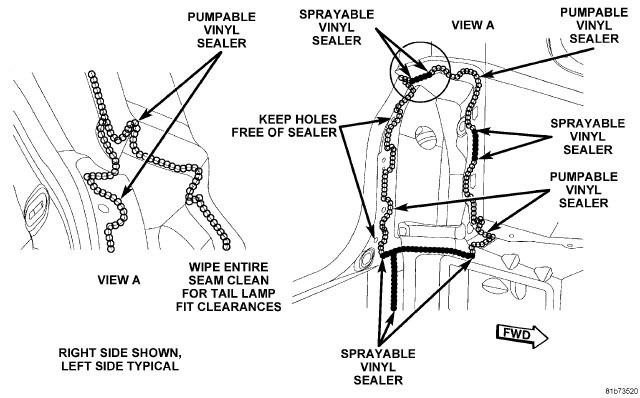

| TAIL LAMP PANEL | Refer to Fig 27. |
