Seat Back, Rear: Description: Description

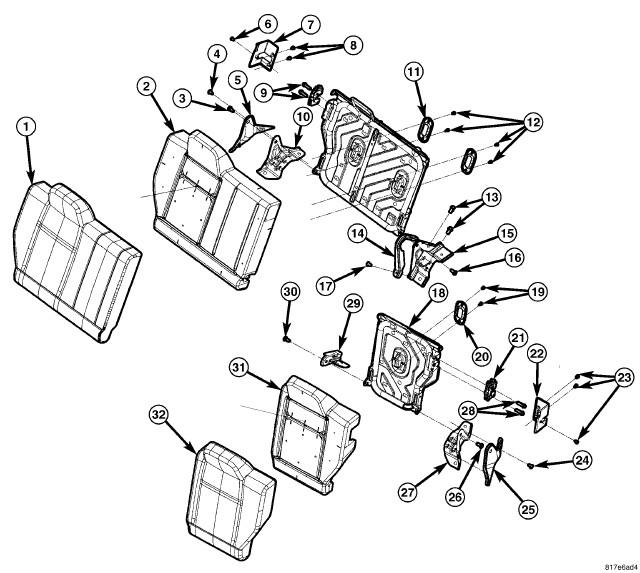

| REAR SEAT BACK - W/O RECLINER OPTION | |
|---|---|
| 1 - 60% SEAT BACK COVER | 17 - PUSH PIN FASTENER |
| 2 - 60% SEAT BACK FOAM CUSHION | 18 - SEAT BACK FRAME ASSEMBLY 40% |
| 3 - PIVOT BOLT 32 N.m (24 ft. lbs.) | 19 - CHILD TETHER BEZEL SCREWS |
| 4 - PIN | 20 - CHILD TETHER BEZEL |
| 5 - FLOOR BRACKET | 21 - LATCHES (2) |
| 6 - LATCH BEZEL SCREW | 22 - LATCH BEZEL |
| 7 - LATCH BEZEL | 23 - LATCH BEZEL SCREWS |
| 8 - LATCH BEZEL SCREWS | 24 - PUSH PIN FASTENER |
| 9 - LATCH BOLTS 28 N.m (21 ft. lbs.) | 25 - SHIELD |
| 10 - FLOOR BRACKET | 26 - PIVOT BOLT 32 N.m (24 ft. lbs.) |
| 11 - CHILD TETHER BEZELS | 27 - FLOOR BRACKET |
| 12 - CHILD TETHER BEZEL SCREWS | 28 - LATCH BOLTS 28 N.m (21 ft. lbs.) |
| 13 - BOLTS 7 N.m (5 ft. lbs.) | 29 - FLOOR BRACKET |
| 14 - CENTER SHIELD | 30 - PIVOT BOLT 32 N.m (24 ft. lbs.) |
| 15 - FLOOR BRACKET | 31 - SEAT BACK FOAM CUSHION 40% |
| 16 - PIVOT BOLT 45 N.m (33 ft. lbs.) | 32 - SEAT BACK CUSHION COVER 40% |

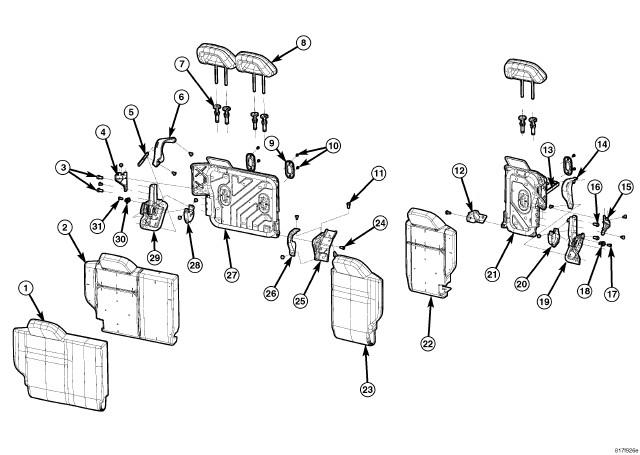

| REAR SEAT BACK - RECLINER | |
|---|---|
| 1 - 60% SEAT BACK COVER | 17 - PUSH PIN |
| 2 - 60% SEAT BACK FOAM CUSHION | 18 - PULLEY ASSEMBLY BOLT 7 N.m (5 ft. lbs.) |
| 3 - RECLINER BOLT 45 N.m (33 ft. lbs.) | 19 - RECLINER ASSEMBLY |
| 4 - UPPER INNER SHIELD | 20 - LOWER INNER SHIELD |
| 5 - PULL STRAP | 21 - SEAT BACK FRAME ASSEMBLY 40% |
| 6 - RECLINER SHIELD | 22 - SEAT BACK FOAM CUSHION 40% |
| 7 - HEADREST SLEEVES (REST OF WORLD) | 23 - SEAT BACK CUSHION COVER 40% |
| 8 - HEADRESTS (3) (REST OF WORLD) | 24 - PIVOT BOLT 32 N.m (24 ft. lbs.) |
| 9 - CHILD TETHER BEZELS | 25 - FLOOR BRACKET |
| 10 - CHILD TETHER BEZEL SCREWS | 26 - CENTER SHIELD |
| 11 - SCREWS (2) 7 N.m (5 ft. lbs.) | 27 - SEAT BACK FRAME ASSEMBLY 60% |
| 12 - FLOOR BRACKET | 28 - LOWER INNER SHIELD |
| 13 - PULL STRAP | 29 - RECLINER ASSEMBLY |
| 14 - RECLINER SHIELD | 30 - PULLEY ASSEMBLY BOLT 7 N.m (5 ft. lbs.) |
| 15 - UPPER INNER SHIELD | 31- PUSH PIN |
| 16 - RECLINER BOLT (2) 45 N.m (33 ft. lbs.) | |
