Seat, Front: Description: Description

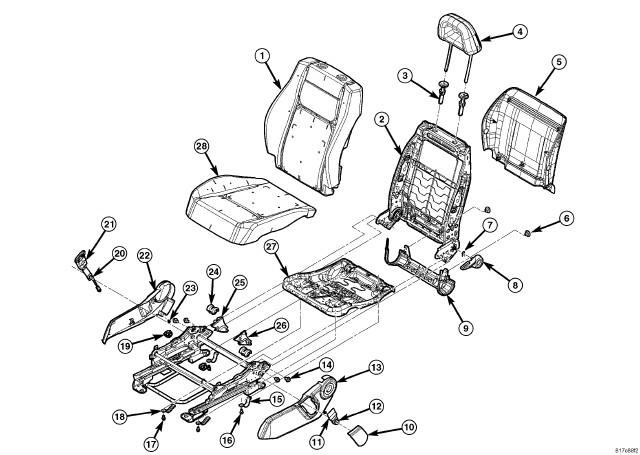

| 1 - SEAT BACK CUSHION/COVER | 15 - SEAT CUSHION STRAPS - REAR (2) |
| 2 - SEAT BACK FRAME | 16 - SEAT CUSHION STRAP BOLTS - REAR (2) 11 N.m (8 ft. lbs.) |
| 3 - HEADREST SLEEVES | 17 - SEAT CUSHION STRAP BOLTS - FRONT (2) 11 N.m (8 ft. lbs.) |
| 4 - HEADREST - ACTIVE HEAD RESTRAINT | 18 - SEAT CUSHION STRAPS - FRONT (2) |
| 5 - SEAT BACK TRIM PANEL | 19 - SEAT CUSHION STRAP BUSHINGS - FRONT (2) |
| 6 - PUSH PIN FASTENERS (2) | 20 - SEAT BELT BUCKLE BOLT 45 N.m (33 ft. lbs.) |
| 7 - RECLINER HANDLE RETAINER CLIP | 21 - SEAT BELT BUCKLE |
| 8 - RECLINER HANDLE | 22 - INBOARD SIDE SHIELD - OUTER |
| 9 - SUB PANEL BASE TRIM | 23 - SIDE SHIELD SCREWS (one per side) |
| 10 - SEAT BELT ANCHOR TRIM | 24 - SEAT CUSHION STRAP BUSHINGS - REAR (2) |
| 11 - SEAT BELT ANCHOR | 25 - INBOARD SIDE SHIELD - INNER |
| 12 - SEAT BELT ANCHOR BOLT 32 N.m (23.5 ft. lbs.) | 26 - OUTBOARD SIDE SHIELD - INNER |
| 13 - OUTBOARD SIDE SHIELD - OUTER | 27 - SEAT CUSHION PAN |
| 14 - BACK ASSEMBLY BOLTS (4) 40 N.m (30 ft. lbs.)
WARNING:
Discard and replace the seat back bolts (14) with new bolts when servicing. Installing used bolts may result in the loosening of the seat back bolts after repair. Failure to follow these instructions may result in serious or fatal injury. |
28 - SEAT CUSHION/COVER |

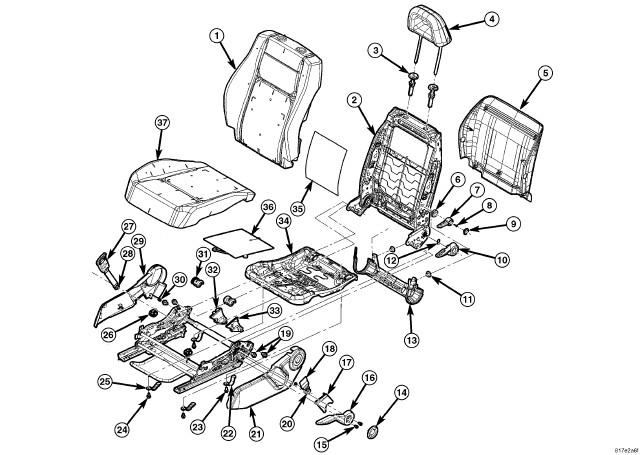

| 1 - SEAT BACK CUSHION/COVER | 20 - SEAT BELT ANCHOR BOLT 32 N.m (23.5 ft. lbs.) |
| 2 - SEAT BACK FRAME | 21 - OUTBOARD SIDE SHIELD - OUTER |
| 3 - HEADREST SLEEVES | 22 - SEAT CUSHION STRAPS - REAR (2) |
| 4 - HEADREST - ACTIVE HEAD RESTRAINT | 23 - SEAT CUSHION STRAP BOLTS - REAR (2) 11 N.m (8 ft. lbs.) |
| 5 - SEAT BACK TRIM PANEL | 24 - SEAT CUSHION STRAP BOLTS - FRONT (2) 11 N.m (8 ft. lbs.) |
| 6 - LUMBAR HANDLE GROMMET | 25 - SEAT CUSHION STRAPS - FRONT (2) |
| 7 - LUMBAR HANDLE | 26 - SEAT CUSHION STRAP BUSHINGS - FRONT (2) |
| 8 - LUMBAR HANDLE SCREW | 27 - SEAT BELT BUCKLE |
| 9 - LUMBAR HANDLE CAP | 28 - SEAT BELT BUCKLE BOLT 45 N.m (33 ft. lbs.) |
| 10 - RECLINER HANDLE | 29 - INBOARD SIDE SHIELD - OUTER |
| 11 - PUSH PIN FASTENERS (2) | 30 - SIDE SHIELD SCREWS (one per side) |
| 12 - RECLINER HANDLE RETAINER CLIP | 31 - SEAT CUSHION STRAP BUSHINGS - REAR (2) |
| 13 - SUB PANEL BASE TRIM | 32 - INBOARD SIDE SHIELD - INNER |
| 14 - LIFT HANDLE CAP | 33 - OUTBOARD SIDE SHIELD - INNER |
| 15 - LIFT HANDLE SCREWS (2) | 34 - SEAT CUSHION PAN |
| 16 - LIFT HANDLE | 35 - HEATING ELEMENT - SEAT BACK |
| 17 - SEAT BELT ANCHOR TRIM | 36 - HEATING ELEMENT - SEAT CUSHION |
| 18 - SEAT BELT ANCHOR | 37 - SEAT CUSHION/COVER |
| 19 - BACK ASSEMBLY BOLTS (4) 40 N.m (30 ft. lbs.)
WARNING:
Discard and replace the seat back bolts (19) with new bolts when servicing. Installing used bolts may result in the loosening of the seat back bolts after repair. Failure to follow these instructions may result in serious or fatal injury. |

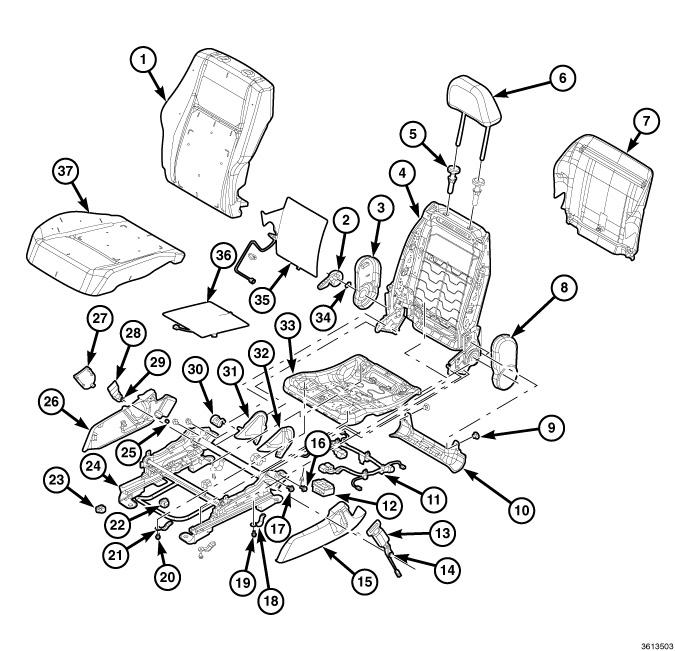

| 1 - SEAT BACK CUSHION/COVER | 20 - SEAT CUSHION STRAP BOLTS - FRONT (2) 11 N.m (8 ft. lbs.) |
| 2 - RECLINER HANDLE | 21 - SEAT CUSHION STRAPS - FRONT (2) |
| 3 - OUTBOARD RECLINER SHIELD | 22 - SEAT CUSHION STRAP BUSHINGS - FRONT (2) |
| 4 - SEAT BACK FRAME | 23 - TRACK POSITION SENSOR |
| 5 - HEADREST SLEEVES | 24 - SEAT ADJUSTER ASSEMBLY |
| 6 - HEADREST - ACTIVE HEAD RESTRAINT | 25 - SIDE SHIELD SCREWS (one per side) |
| 7 - SEAT BACK TRIM PANEL | 26 - OUTBOARD SIDE SHIELD - OUTER |
| 8 - INBOARD RECLINER SHIELD | 27 - SEAT BELT ANCHOR TRIM |
| 9 - PUSH PIN FASTENERS (2) | 28 - SEAT BELT ANCHOR |
| 10 - SUB PANEL BASE TRIM | 29- SEAT BELT ANCHOR BOLT 32 N.m (23.5 ft. lbs.) |
| 11 - WIRE HARNESS | 30 - SEAT CUSHION STRAP BUSHINGS - REAR (2) |
| 12 - HEATED SEAT MODULE | 31 - OUTBOARD SIDE SHIELD - INNER |
| 13 - SEAT BELT BUCKLE | 32 - INBOARD SIDE SHIELD - INNER |
| 14 - SEAT BELT BUCKLE BOLT 45 N.m (33 ft. lbs.) | 33 - SEAT CUSHION PAN |
| 15 - INBOARD SIDE SHIELD - OUTER | 34 - RECLINER HANDLE RETAINER CLIP |
| 16 - BACK ASSEMBLY BOLT (4) 40 N.m (30 ft. lbs.)
WARNING:
Discard and replace the seat back bolts (17) with new bolts when servicing. Installing used bolts may result in the loosening of the seat back bolts after repair. Failure to follow these instructions may result in serious or fatal injury. |
35 - HEATING ELEMENT - SEAT BACK |
| 17 - BACK ASSEMBLY BOLT (4) 40 N.m (30 ft. lbs.)
WARNING:
Discard and replace the seat back bolts (17) with new bolts when servicing. Installing used bolts may result in the loosening of the seat back bolts after repair. Failure to follow these instructions may result in serious or fatal injury. |
36 - HEATING ELEMENT - SEAT CUSHION |
| 18 - SEAT CUSHION STRAPS - REAR (2) | 37 - SEAT CUSHION/COVER |
| 19 - SEAT CUSHION STRAP BOLTS - REAR (2) 11 N.m (8 ft. lbs.) |

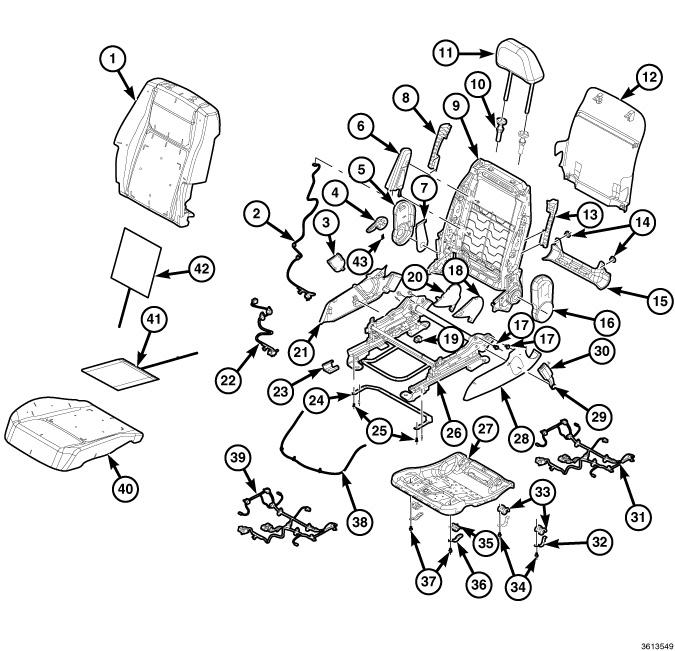

| 1 - SEAT BACK CUSHION/COVER | 23 - TRACK RAIL COVER (2) |
| 2 - SEAT AIR BAG WIRE HARNESS | 24 - CROSS BRACE TRACK BRACKET |
| 3 - SEAT BELT ANCHOR TRIM | 25 - CROSS BRACE TRACK BRACKET SCREWS (4) |
| 4 - RECLINER HANDLE | 26 - SEAT ADJUSTER ASSEMBLY |
| 5 - OUTBOARD RECLINER SHIELD | 27 - SEAT CUSHION PAN |
| 6 - SEAT AIR BAG 10 N.m (90 in. lbs.) | 28 - OUTBOARD SIDE SHIELD - OUTER |
| 7 - WIRE ROUTING SHIELD | 29 - SEAT BELT BUCKLE BOLT 45 N.m (33 ft. lbs.) |
| 8 - SEAT AIR BAG BEZEL | 30 - SEAT BELT BUCKLE |
| 9 - SEAT BACK FRAME | 31 - WIRE HARNESS |
| 10 - HEADREST SLEEVES | 32 - SEAT CUSHION STRAPS - REAR (2) |
| 11 - HEADREST - ACTIVE HEAD RESTRAINT | 33 - SEAT CUSHION STRAP BUSHINGS - REAR (2) |
| 12 - SEAT BACK TRIM PANEL | 34 - SEAT CUSHION STRAP BOLTS - REAR (2) 11 N.m (8 ft. lbs.) |
| 13 - SEAT AIR BAG BEZEL | 35 - SEAT CUSHION STRAP BUSHINGS - FRONT (2) |
| 14 - PUSH PIN FASTENERS (2) | 36 - SEAT CUSHION STRAPS - FRONT (2) |
| 15 - SUB PANEL BASE TRIM | 37 - SEAT CUSHION STRAP BOLTS - FRONT (2) 11 N.m (8 ft. lbs.) |
| 16 - INBOARD RECLINER SHIELD | 38 - RECLINER CABLE |
| 17 - BACK ASSEMBLY BOLTS (4) 40 N.m (30 ft. lbs.)
WARNING:
Discard and replace the seat back bolts (17) with new bolts when servicing. Installing used bolts may result in the loosening of the seat back bolts after repair. Failure to follow these instructions may result in serious or fatal injury. |
39 - WIRE HARNESS |
| 18 - INBOARD SIDE SHIELD - INNER | 40 - SEAT CUSHION/COVER |
| 19 - TRACK POSITION SENSOR | 41 - SEAT CUSHION HEAT ELEMENT |
| 20 - OUTBOARD SIDE SHIELD - INNER | 42- SEAT BACK HEAT ELEMENT |
| 21 - OUTBOARD SIDE SHIELD - OUTER | 43- RECLINER HANDLE RETAINER CLIP |
| 22 - WIRE HARNESS |

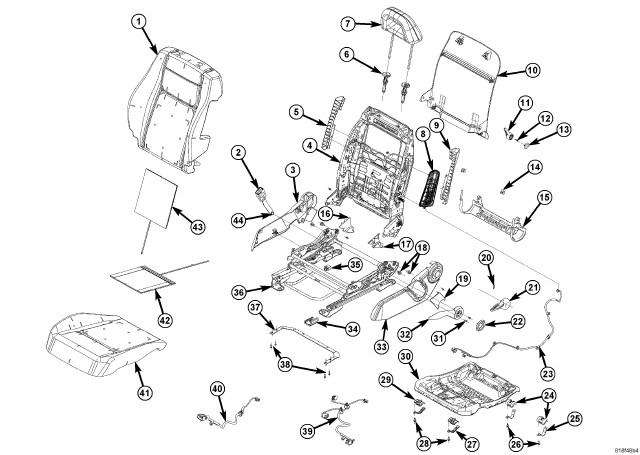

| 1 - SEAT BACK CUSHION/COVER | 23 - SEAT AIR BAG HARNESS |
| 2 - SEAT BELT BUCKLE | 24 - SEAT CUSHION STRAP BUSHINGS - REAR (2) |
| 3 - INBOARD SIDE SHIELD - OUTER | 25 - SEAT CUSHION STRAPS - REAR (2) |
| 4 - SEAT BACK FRAME | 26 - SEAT CUSHION STRAP BOLTS - REAR (2) 11 N.m (8 ft. lbs.) |
| 5 - SEAT AIR BAG BEZEL | 27 - SEAT CUSHION STRAPS - FRONT (2) |
| 6 - HEADREST SLEEVES | 28 - SEAT CUSHION STRAP BOLTS - FRONT (2) 11 N.m (8 ft. lbs.) |
| 7 - HEADREST - ACTIVE HEAD RESTRAINT | 29 - SEAT CUSHION STRAP BUSHINGS - FRONT (2) |
| 8 - SEAT AIR BAG 10 N.m (90 in. lbs.) | 30 - SEAT CUSHION PAN |
| 9 - SIDE IMPACT AIR BAG (SIAB) BEZEL | 31 - LIFT HANDLE SCREWS (2) |
| 10 - SEAT BACK TRIM PANEL | 32 - LIFT HANDLE |
| 11 - LUMBAR HANDLE | 33 - OUTBOARD SIDE SHIELD - OUTER |
| 12 - LUMBAR HANDLE SCREW | 34 - TRACK RAIL COVER (2) |
| 13 - LUMBAR HANDLE CAP | 35 - TRACK POSITION SENSOR |
| 14 - PUSH PIN FASTENERS (2) | 36 - SEAT ADJUSTER ASSEMBLY |
| 15 - SUB PANEL BASE TRIM | 37 - CROSS BRACE TRACK BRACKET |
| 16 - INBOARD SIDE SHIELD - INNER | 38 - CROSS BRACE TRACK BRACKET SCREWS (4) |
| 17 - OUTBOARD SIDE SHIELD - INNER | 39 - WIRE HARNESS |
| 18 - BACK ASSEMBLY BOLTS (4) 40 N.m (30 ft. lbs.)
WARNING:
Discard and replace the seat back bolts (18) with new bolts when servicing. Installing used bolts may result in the loosening of the seat back bolts after repair. Failure to follow these instructions may result in serious or fatal injury. |
40 - WIRE HARNESS |
| 19 - SEAT BELT ANCHOR TRIM | 41 - SEAT CUSHION/COVER |
| 20 - RECLINER HANDLE RETAINER CLIP | 42 - SEAT CUSHION HEAT ELEMENT |
| 21 - RECLINER HANDLE | 43 - SEAT BACK HEAT ELEMENT |
| 22 - LIFT HANDLE CAP | 44 - SEAT BELT BUCKLE BOLT 45 N.m (33 ft. lbs.) |
