Gap and Flush: Specifications: Specifications
|
NOTE:
All measurements are in mm.
|
|||
|---|---|---|---|

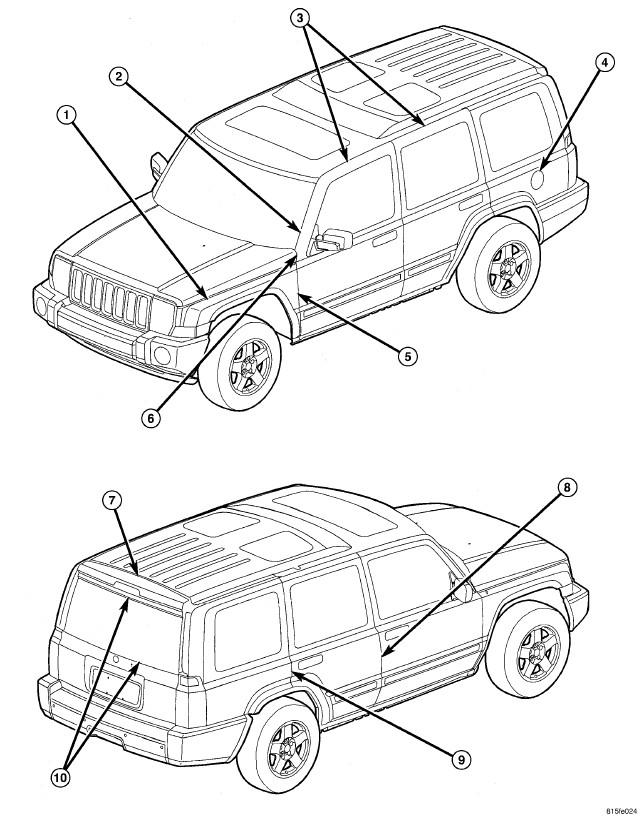

| DIMENSION | DESCRIPTION | GAP | FLUSH |
| 1 | HOOD TO FENDER | 6.0 ± 2.0 PARALLEL WITHIN 2.0 |
HOOD OVERFLUSH -0.75 ± 1.5 (FRONT ONLY) |
| 2 | WINDSHIELD MOLDING TO FRONT DOOR | 6.0 ± 2.0 PARALLEL WITHIN 1.5 |
MOLDING OVERFLUSH 3.0 ± 1.0 |
| 3 | FRONT AND REAR DOORS TO ROOF | 6.0 ± 1.5 PARALLEL WITHIN 2.5 |
DOORS OVERFLUSH 2.0 ± 1.5 |
| 4 | FUEL DOOR TO BODY SIDE | 3.0 ± 1.0 | FUEL DOOR UNDERFLUSH -0.5 ± 1.0 |
| 5 | FENDER TO FRONT DOOR | 4.5 ± 1.25 PARALLEL WITHIN 1.25 |
FENDER OVERFLUSH 0.5 ± 1.0 |
| 6 | HOOD TO FRONT DOOR | 6.0 ± 2.0 PARALLEL WITHIN 1.25 |
- |
| 7 | LIFTGATE TO ROOF | 9.0 ± 2.0 | LIFTGATE UNDERFLUSH -1.0 ± 1.5 PARALLEL WITHIN 1.5 |
| 8 | FRONT DOOR TO REAR DOOR | 4.5 ± 1.0 PARALLEL WITHIN 1.0 |
0.0 ± 1.0 PARALLEL WITHIN 1.5 |
| 9 | REAR DOOR TO BODY SIDE | 4.5 ± 1.0 PARALLEL WITHIN 1.0 |
0.0 ± 1.0 PARALLEL WITHIN 1.5 |
| 10 | FLIPPER GLASS TO LIFTGATE | 5.0 ± 1.5 PARALLEL WITHIN 1.0 |
- |
