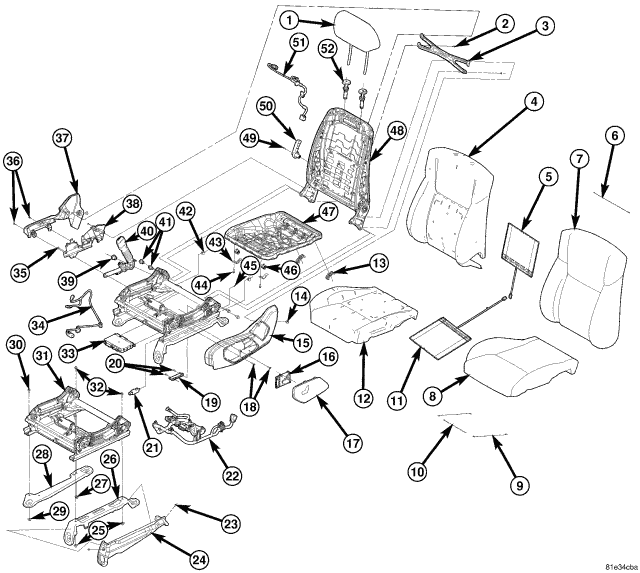

Seat - Front
| 1 - HEADREST | 27 - INBOARD REAR NUT 45 N.m (33 ft. lbs.) |
| 2 - LOWER X BRACE SCREWS (2) | 28 - INBOARD RISER |
| 3 - X BRACE | 29 - FRONT INBOARD NUT 28 N.m (20.5 ft. lbs.) |
| 4 - SEAT BACK CUSHION | 30 - FRONT INBOARD RISER TO TRACK BOLT 28 N.m (20.5 ft. lbs.) |
| 5 - SEAT BACK HEATER PAD | 31 - ADJUSTER ASSEMBLY |
| 6 - TRIM COVER LISTING WIRE | 32 - REAR/FRONT OUTBOARD RISER TO TRACK BOLTS (3) 28 N.m (20.5 ft. lbs.) |
| 7 - SEAT BACK COVER | 33 - SEAT MEMORY MODULE |
| 8 - SEAT CUSHION COVER | 34 - WIRE HARNESS |
| 9 - TRIM COVER LISTING WIRE (2) | 35 - ADAPTER PLATE SCREWS (2) |
| 10 - TRIM COVER LISTING WIRE | 36 - SEAT ADJUSTER SHIELD SCREWS (2) |
| 11 - SEAT CUSHION HEATING PAD | 37 - SEAT ADJUSTER SHIELD |
| 12 - SEAT CUSHION | 38 - ADAPTER PLATE |
| 13 - SEAT CUSHION PAN BUMPER PAD (2) | 39 - BELT BUCKLE NUT 48 N.m (35.5 ft. lbs.) |
| 14 - UPPER X BRACE SCREWS (2) | 40 - BUCKLE ASSEMBLY |
| 15 - SEAT SIDE SHIELD | 41 - SEAT BACK BOLTS (4) 42.5 N.m (31 ft. lbs.) |
| 16 - SEAT CONTROL SWITCH | 42 - SEAT TRACK TRAVEL LIMITER (2) |
| 17 - SWITCH BEZEL | 43 - TRACK ATTACHMENT CLAMP |
| 18 - SIDE SHIELD SCREWS (2) | 44 - TRACK ATTACHMENT CLAMP BOLTS (2) 8 N.m (6 ft. lbs.) |
| 19 - BRACKET | 45 - SCREW |
| 20 - BRACKET SCREWS (2) | 46 - TRACK ATTACHMENT BUSHING (2) |
| 21 - SEAT TRACK POSITION SENSOR | 47 - SEAT CUSHION PAN |
| 22 - WIRE HARNESS | 48 - SEAT BACK FRAME |
| 23 - RISER COVER SCREWS (2) | 49 - LUMBAR HANDLE SCREW |
| 24 - RISER/TRACK COVER | 50 - LUMBAR HANDLE |
| 25 - OUTBOARD RISER NUTS (2) 45 N.m (33 ft. lbs.) | 51 - WIRE HARNESS |
| 26 - OUTBOARD RISER | 52 - HEADREST SLEEVE |

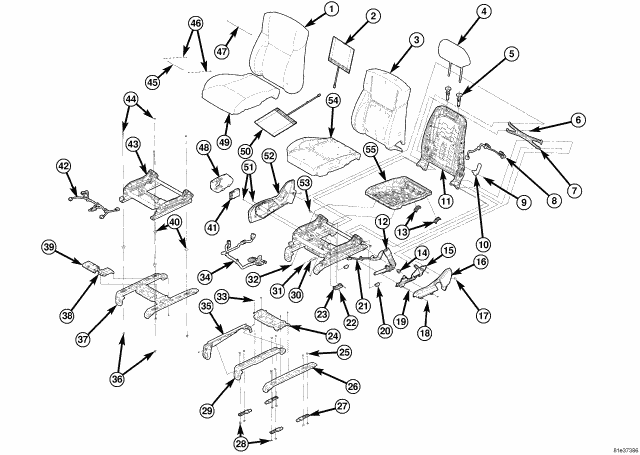

Passenger Side Four Way Power Seat
| 1 - SEAT BACK COVER | 29 - OUTBOARD RISER |
| 2 - SEAT BACK HEATER PAD | 30 - SEAT TRACK POSITION SENSOR |
| 3 - SEAT BACK CUSHION | 31 - SEAT TRACK POSITION SENSOR SCREWS (2) |
| 4 - HEADREST | 32 - FRONT SEAT CUSHION ATTACHMENT SCREWS (2) 8 N.m (6 ft. lbs.) |
| 5 - HEADREST SLEEVES (2) | 33 - MODULE BRACKET SCREWS (4) |
| 6 - LOWER X BRACE SCREWS (2) | 34 - WIRE HARNESS |
| 7 - X BRACE | 35 - RISER/TRACK COVER |
| 8 - WIRE HARNESS | 36 - RISER TO TRACK NUTS (4) 45 N.m (33 ft. lbs.) |
| 9 - LUMBAR HANDLE SCREW | 37 - RISER ASSEMBLY |
| 10 - LUMBAR HANDLE | 38 - OCCUPANT SENSING SYSTEM MODULE |
| 11 - SEAT BACK FRAME | 39 - HEATED SEAT MODULE |
| 12 - BELT BUCKLE ASSEMBLY | 40 - WEIGHT SENSOR SPACERS (4) |
| 13 - SEAT CUSHION PAN BUMPER PAD (2) | 41 - SEAT CONTROL SWITCH |
| 14 - BELT BUCKLE NUT 48 N.m (35.5 ft. lbs.) | 42 - WIRE HARNESS |
| 15 - ADAPTER PLATE | 43 - ADJUSTER ASSEMBLY |
| 16 - SEAT SIDE SHIELD | 44 - RISER TO TRACK BOLTS (4) 45 N.m (33 ft. lbs.) |
| 17 - UPPER X BRACE SCREWS (2) | 45 - TRIM COVER LISTING WIRE |
| 18 - SEAT ADJUSTER SHIELD SCREWS (2) | 46 - TRIM COVER LISTING WIRE (2) |
| 19 - ADAPTER PLATE SCREWS (2) | 47 - TRIM COVER LISTING WIRE |
| 20 - SEAT TRACK TRAVEL LIMITER (2) | 48 - SWITCH BEZEL |
| 21 - WIRE HARNESS | 49 - SEAT CUSHION COVER |
| 22 - BRACKET SCREWS (2) | 50 - SEAT CUSHION HEATER PAD |
| 23 - BRACKET | 51 - SIDE SHIELD SCREWS (2) |
| 24 - MODULE BRACKET | 52 - SEAT SIDE SHIELD |
| 25 - WEIGHT SENSOR RISER BOLTS (8) 45 N.m (33 ft. lbs.) | 53 - SEAT BACK BOLTS (4) 42.5 N.m (31 ft. lbs.) |
| 26 - INBOARD SEAT RISER | 54 - SEAT CUSHION |
| 27 - WEIGHT SENSORS | 55 - SEAT CUSHION PAN |
| 28 - WEIGHT SENSOR RISER NUTS (8) 45 N.m (33 ft. lbs.) | - |

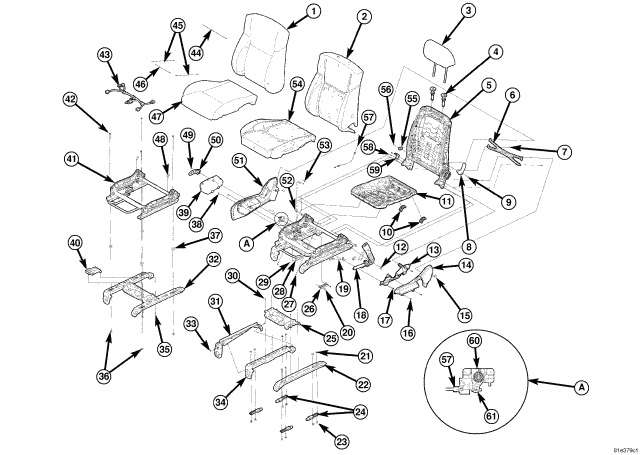

Passenger Side Two Way Manual Seat
| 1 - SEAT BACK COVER | 32 - RISER ASSEMBLY |
| 2 - SEAT BACK CUSHION | 33 - RISER COVER SCREWS (2) |
| 3 - HEADREST | 34 - OUTBOARD RISER |
| 4 - HEADREST SLEEVES (2) | 35 - OCS MODULE SCREWS (2) |
| 5 - SEAT BACK FRAME | 36 - RISER TO TRACK NUTS (4) 45 N.m (33 ft. lbs.) |
| 6 - X BRACE | 37 - WEIGHT SENSOR SPACERS (4) |
| 7 - LOWER X BRACE SCREWS (2) | 38 - SIDE SHIELD SCREWS (2) |
| 8 - LUMBAR HANDLE | 39 - SIDE SHIELD COVER |
| 9 - LUMBAR HANDLE SCREW | 40 - OCCUPANT SENSING SYSTEM MODULE |
| 10 - SEAT CUSHION PAN BUMPER PAD (2) | 41 - ADJUSTER ASSEMBLY |
| 11 - SEAT CUSHION PAN | 42 - RISER TO TRACK BOLTS (4) 45 N.m (33 ft. lbs.) |
| 12 - BELT BUCKLE NUT 48 N.m (35.5 ft. lbs.) | 43 - WIRE HARNESS |
| 13 - ADAPTER PLATE | 44 - TRIM COVER LISTING WIRE |
| 14 - SEAT SIDE SHIELD | 45 - TRIM COVER LISTING WIRE (2) |
| 15 - UPPER X BRACE SCREWS (2) | 46 - TRIM COVER LISTING WIRE |
| 16 - SEAT ADJUSTER SHIELD SCREWS (2) | 47 - SEAT CUSHION COVER |
| 17 - ADAPTER PLATE SCREWS (2) | 48 - SEAT TRACK TRAVEL LIMITER (2) |
| 18 - BELT BUCKLE ASSEMBLY | 49 - RECLINER HANDLE SCREW |
| 19 - WIRE HARNESS | 50 - RECLINER HANDLE |
| 20 - BRACKET SCREWS | 51 - SEAT SIDE SHIELD |
| 21 - WEIGHT SENSOR RISER BOLTS (8) 45 N.m (33 ft. lbs.) | 52 - SEAT BACK BOLTS (4) 42.5 N.m (31 ft. lbs.) |
| 22 - INBOARD SEAT RISER | 53 - RECLINER ACTUATOR SCREWS (3) |
| 23 - WEIGHT SENSOR RISER NUTS (8) 45 N.m (33 ft. lbs.) | 54 - SEAT CUSHION |
| 24 - WEIGHT SENSORS | 55 - RECLINER PIVOT ARM |
| 25 - MODULE BRACKET | 56 - RECLINER PIVOT ARM SCREW |
| 26 - BRACKET | 57 - RECLINER CABLE |
| 27 - FRONT SEAT CUSHION ATTACHMENT SCREWS (2) 8 N.m (6 ft. lbs.) | 58 - RECLINER CABLE BRACKET SCREWS (3) |
| 28 - SEAT TRACK POSITION SENSOR | 59 - RECLINER CABLE BRACKET |
| 29 - SEAT TRACK POSITION SENSOR SCREWS (2) | 60 - RECLINER ACTUATOR |
| 30 - MODULE BRACKET SCREWS (4) | 61 - RECLINER CABLE CLIP |
| 31 - RISER/TRACK COVER | - |
