*Panel Dimming Inoperative: Notes

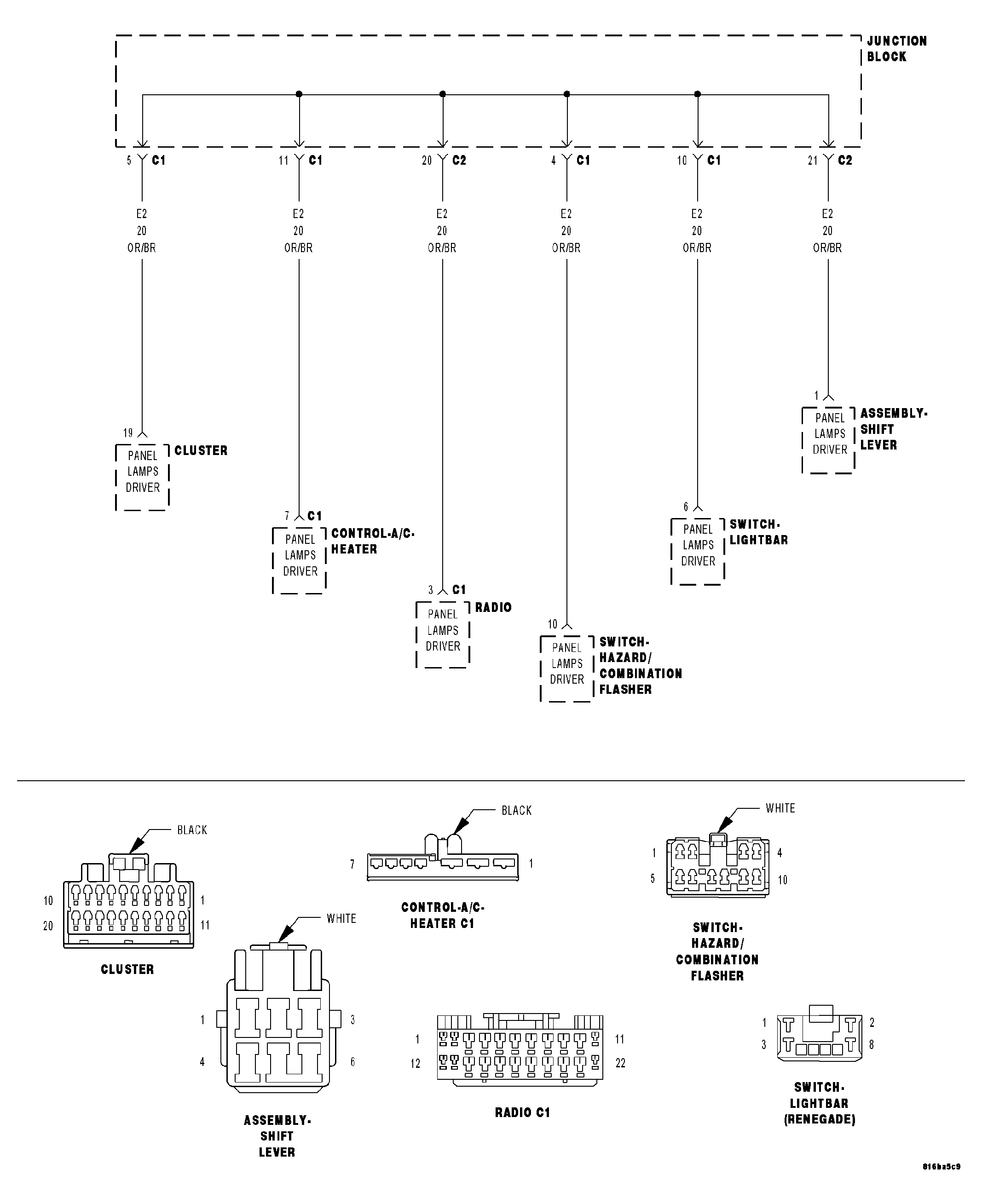

For complete wiring diagrams, refer to SYSTEM WIRING DIAGRAMS article.
| Possible Causes |
|---|
| PANEL ILLUMINATION DTC PRESENT |
| ILLUMINATION BULB(S) |
| (L78) FUSED PARK LAMP RELAY OUTPUT CIRCUIT SHORT TO GROUND |
| (L78) FUSED PARK LAMP RELAY OUTPUT CIRCUIT OPEN |
| (E2) PANEL LAMPS DRIVER CIRCUIT SHORT TO VOLTAGE |
| ILLUMINATED COMPONENT INTERNALLY SHORTED |
| (E2) PANEL LAMPS DRIVER CIRCUIT SHORT TO GROUND |
| INSTRUMENT CLUSTER |
