Connector/Ground/Splice Locations
This article provides illustrations identifying connector, ground and splice locations in the vehicle. Connector, ground and splice indexes are provided. Use the wiring diagrams in SYSTEM WIRING DIAGRAMS article for connector ground and splice identification. Refer to the appropriate index for the proper figure number. For items that are not shown in this section N/S is placed in the FIG. column.
CONNECTORS
| CONNECTOR NAME/NUMBER | COLOR | LOCATION | FIG. |
|---|---|---|---|
| Actuator-Blend Door | WT | Behind Right Side of Instrument Panel | N/S |

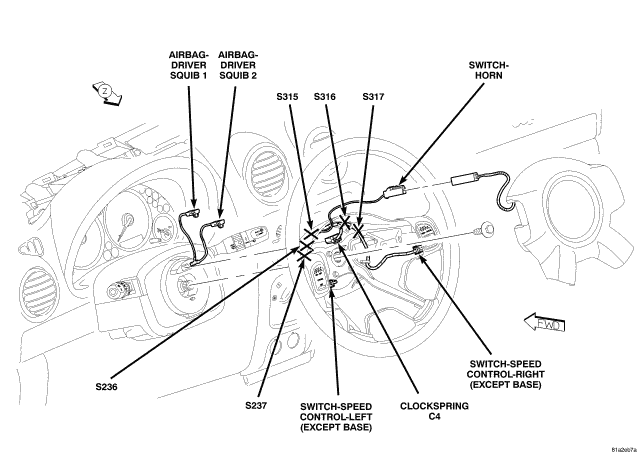

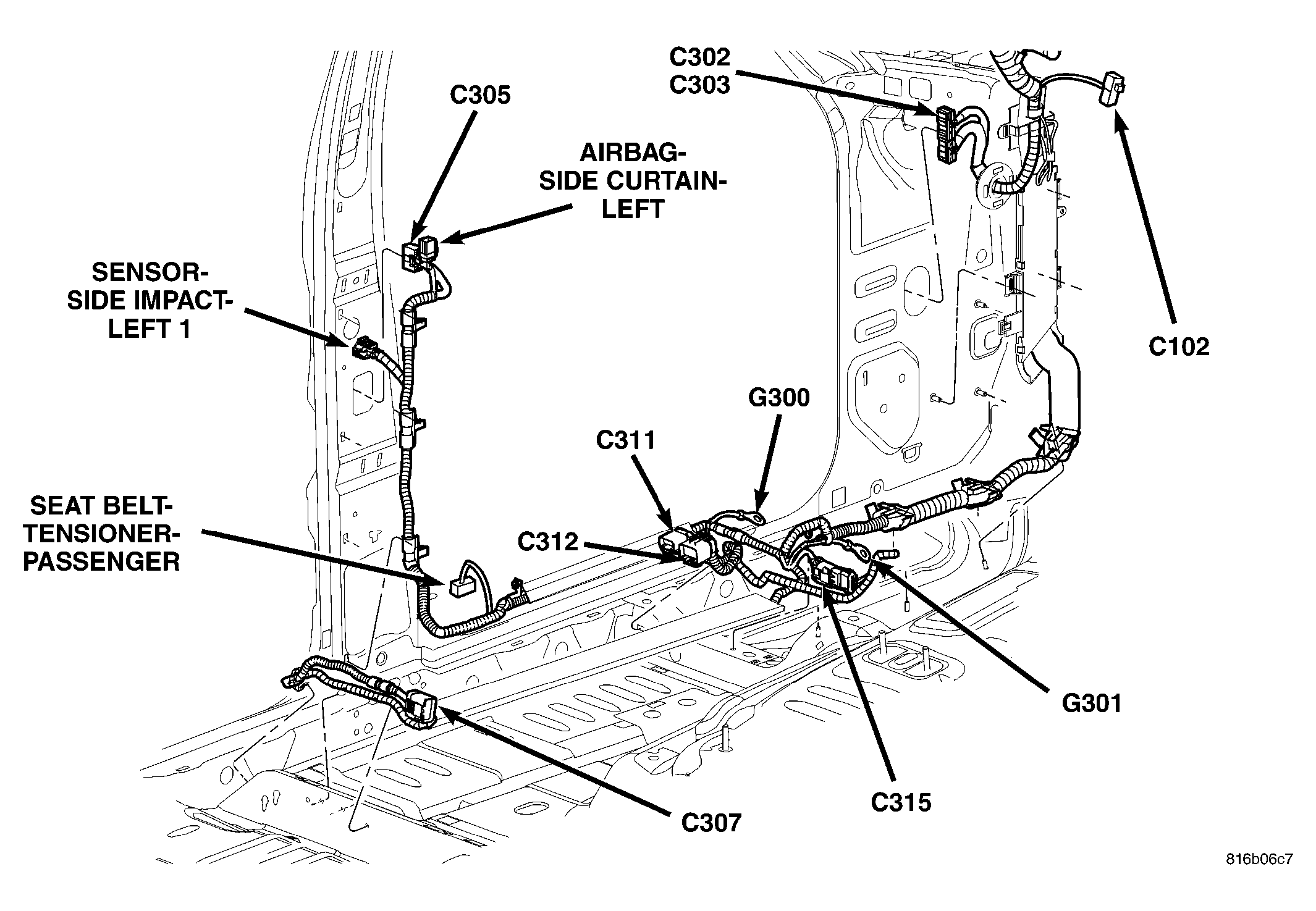

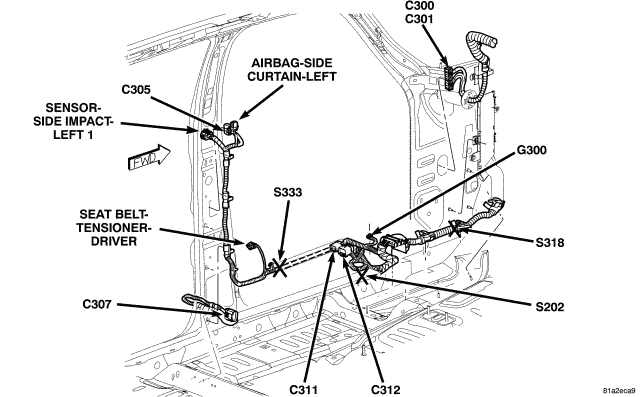

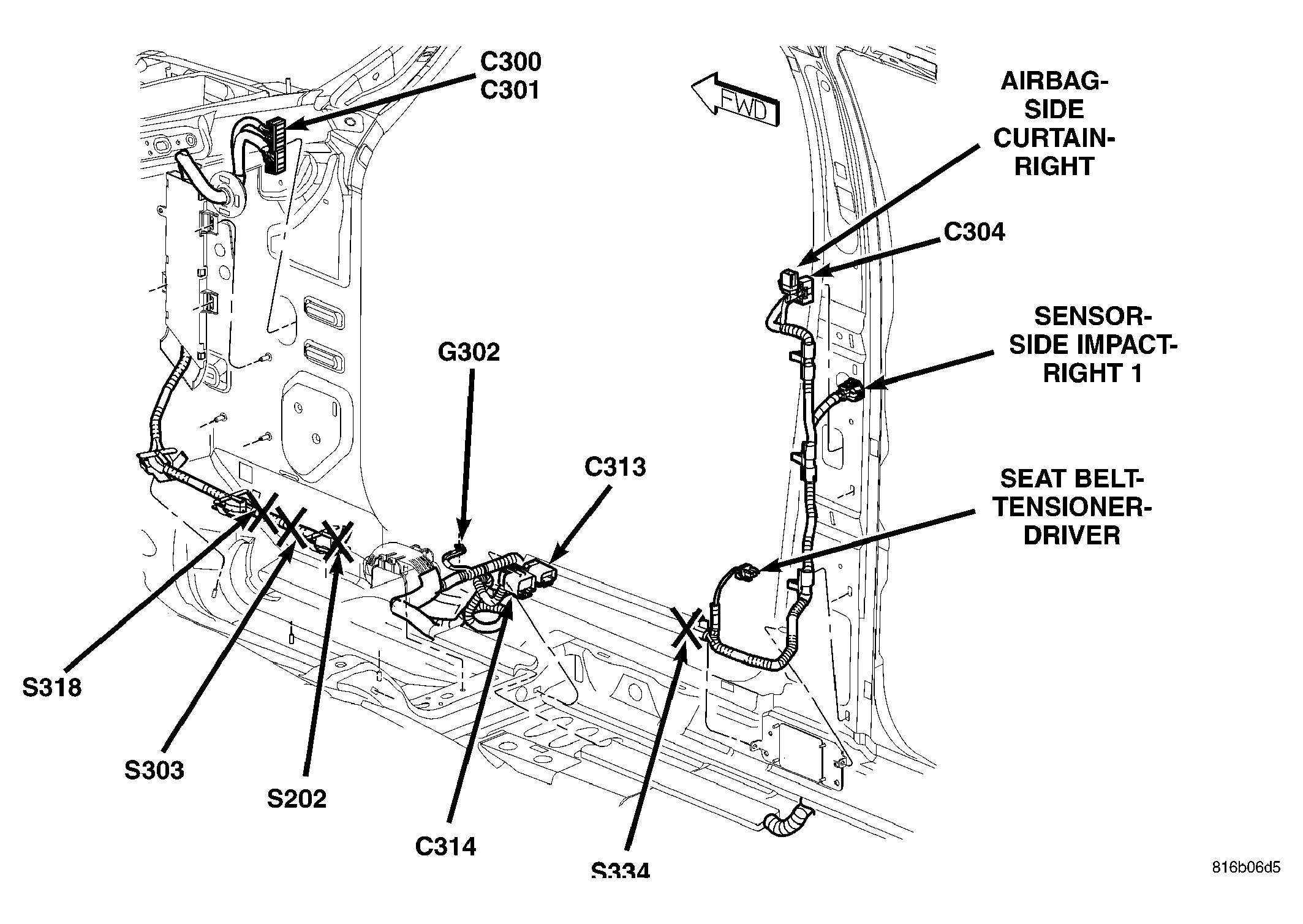

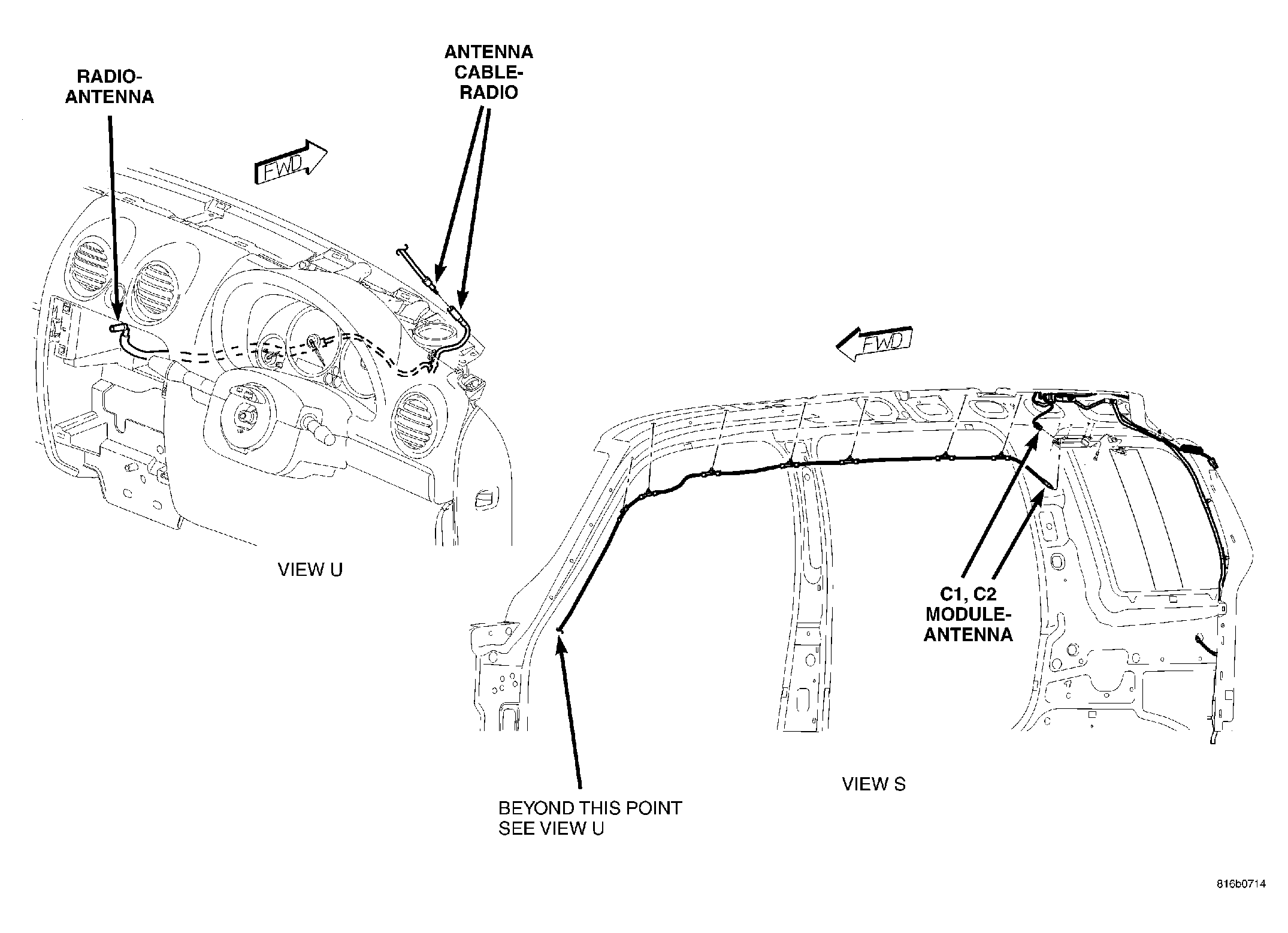

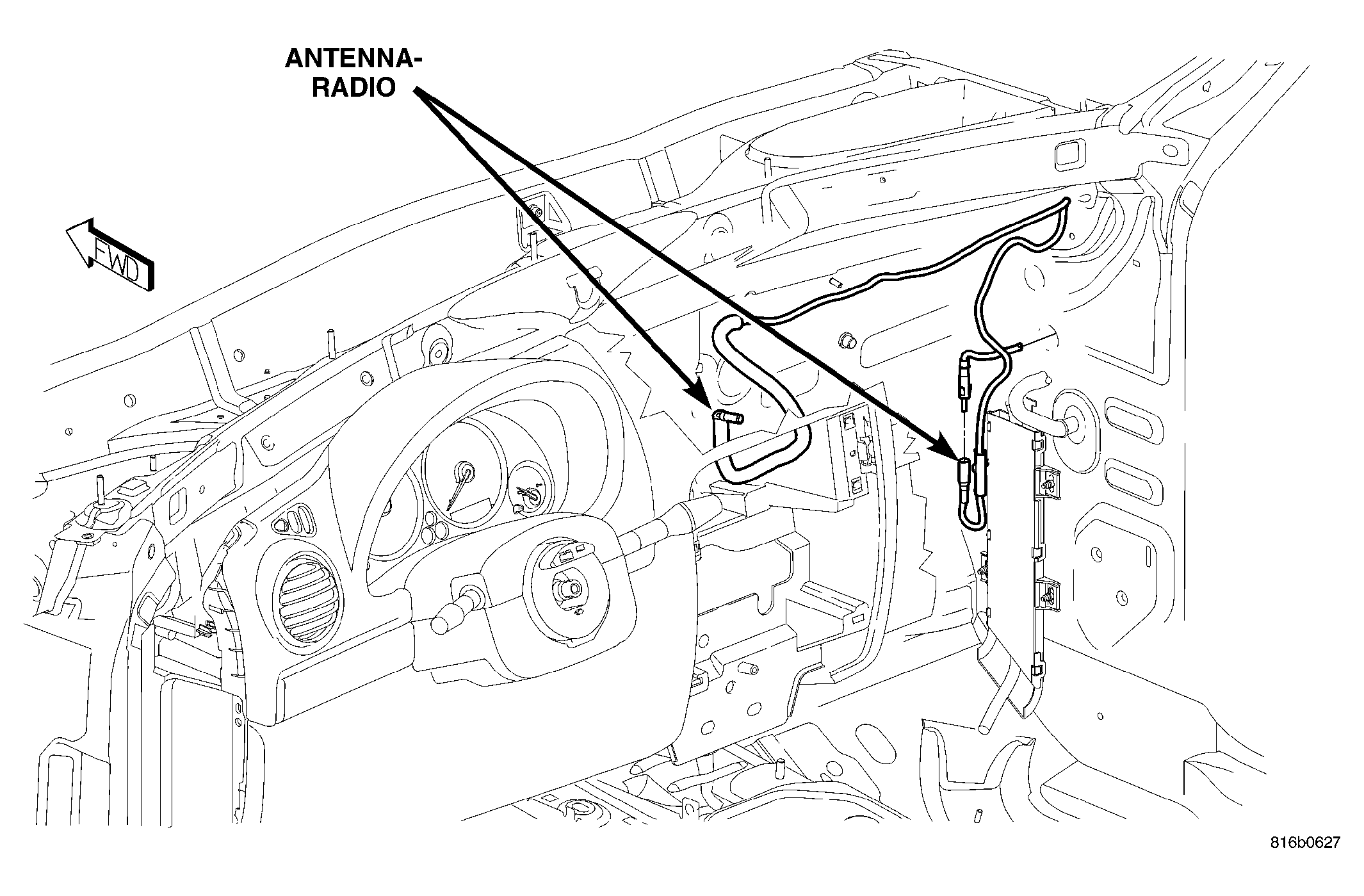

| Airbag-Driver Squib 1 | GY | In Steering Wheel | Fig 31. |
| Airbag-Driver Squib 2 | BK | In Steering Wheel | Fig 31. |
| Airbag-Passenger Squib 1 | YL | Passenger Side Instrument Panel | N/S |
| Airbag-Passenger Squib 2 | YL | Passenger Side Instrument Panel | N/S |
| Airbag-Side Curtain-Left | YL | Left Mid B-Pillar | Fig 36, Fig 39. |
| Airbag-Side Curtain-Right | YL | Right Mid B-Pillar | Fig 35, Fig 40. |
| Antenna Cable-Radio (Export) | - | Right Side Instrument Panel | Fig 45. |
| Antenna-Radio (Except Export) | - | Center Instrument Panel | Fig 34. |
| Antenna-Radio (Export) | - | Center Instrument Panel | Fig 45. |

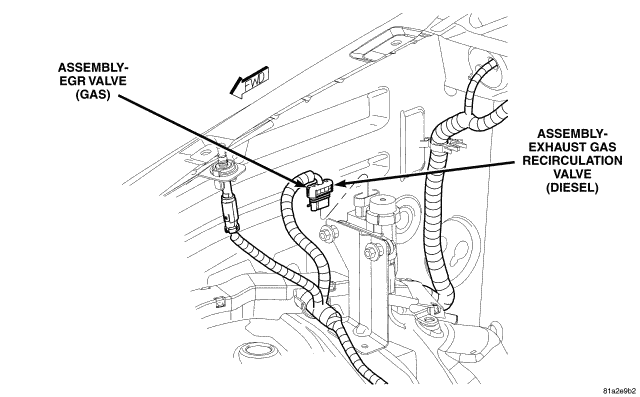

| Assembly-EGR Valve | - | Right Rear Side of Engine Compartment | Fig 22. |
| Assembly-Exhaust Gas Recirculation Valve (Diesel) | - | Right Rear Side of Engine Compartment | Fig 22. |
| Assembly-Heated Seat-Left | - | At Left Seat | N/S |
| Assembly-Heated Seat-Right | - | At Right Seat | N/S |
| Assembly-Line Pressure Sensor/Variable Force Solenoid | - | Left Side Transmission | Fig 5. |
| Assembly-Natural Vacuum Leak Detection | BK | Near Fuel Tank | Fig 54. |
| Assembly-Power Seat Motors-Left | BK | At Left Seat | N/S |
| Assembly-Power Seat Motors-Right | BK | At Right Seat | N/S |
| Assembly-Shift Lever | WT | Center Console | Fig 37. |

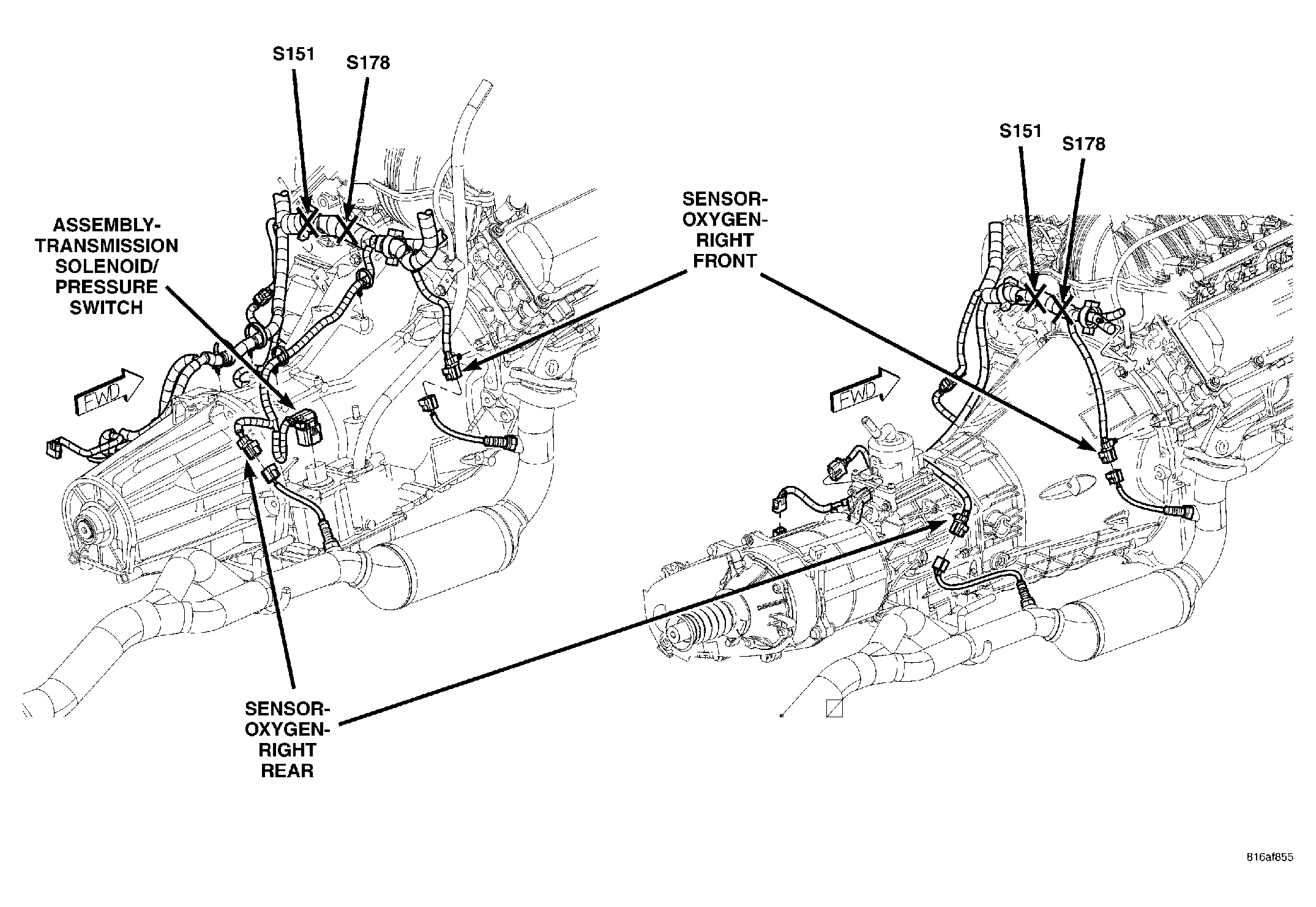

| Assembly-Transmission Solenoid/Pressure Switch (42RLE) | - | Right Side of Transmission | Fig 6. |
| Assembly-Transmission Solenoid/Trs (2.8L 45RFE) | GY | Left Side of Transmission | Fig 18. |
| Backlite-Electric Heated (Ground) | BK | At Rear Window | Fig 51. |
| Backlite-Electric Heated (Power) | BK | At Rear Window | Fig 51. |

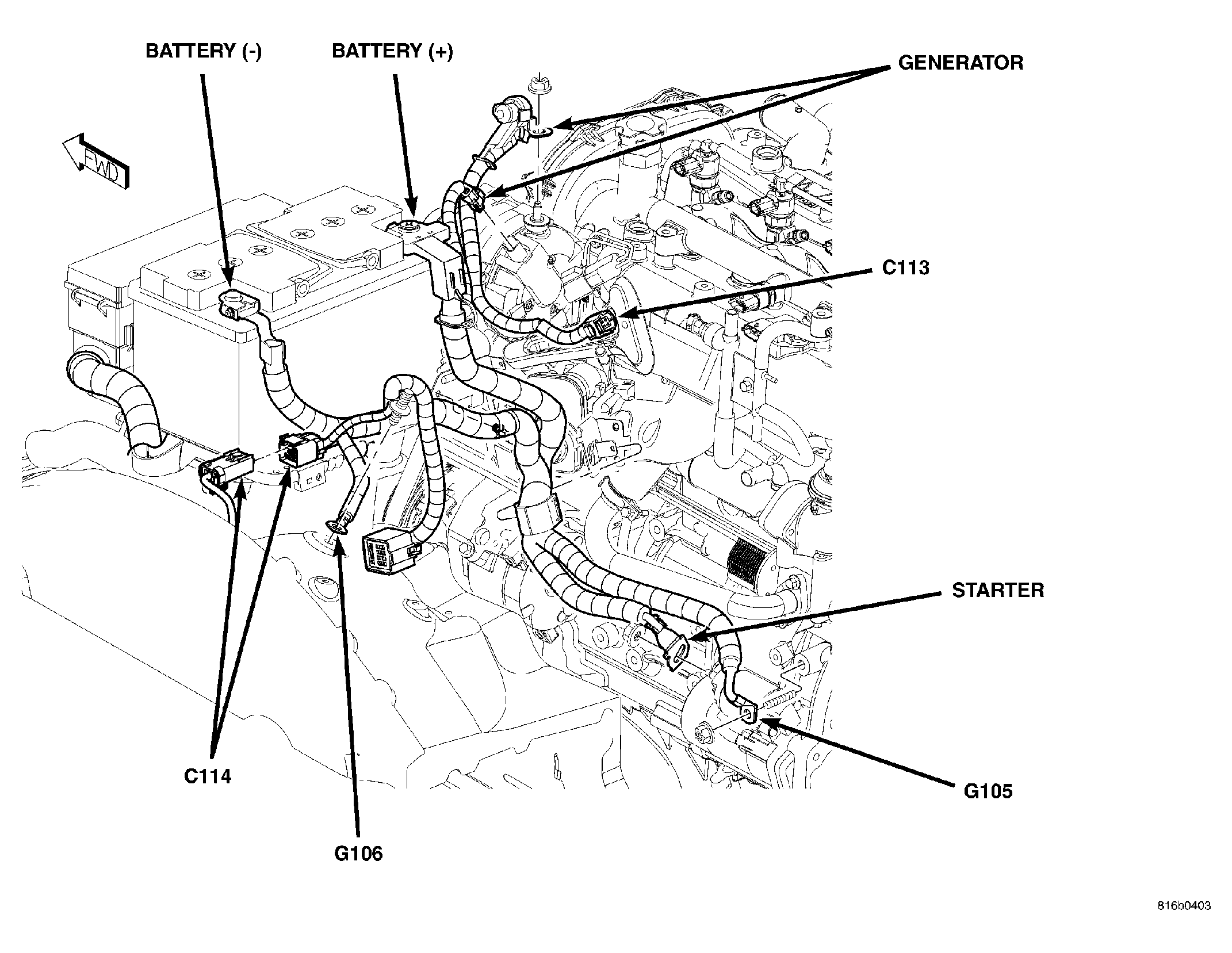

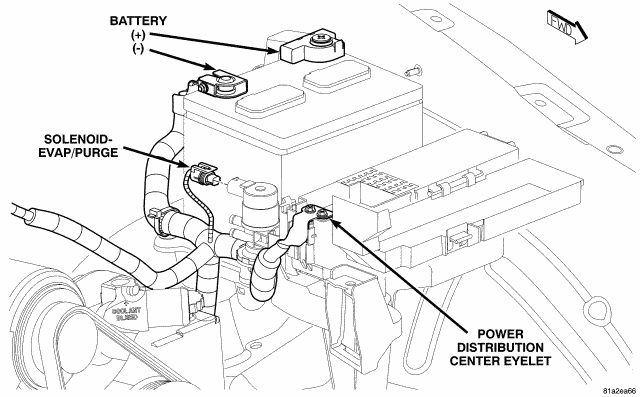

| Battery (-) | - | Left Front Engine Compartment | Fig 25, Fig 26, Fig 27. |
| Battery (+) | - | Left Front Engine Compartment | Fig 25, Fig 26, Fig 27. |
| C100 | - | Left Kick Panel | Fig 30, Fig 33. |
| C102 (RHD) | Left Kick Panel | Fig 30, Fig 39. | |

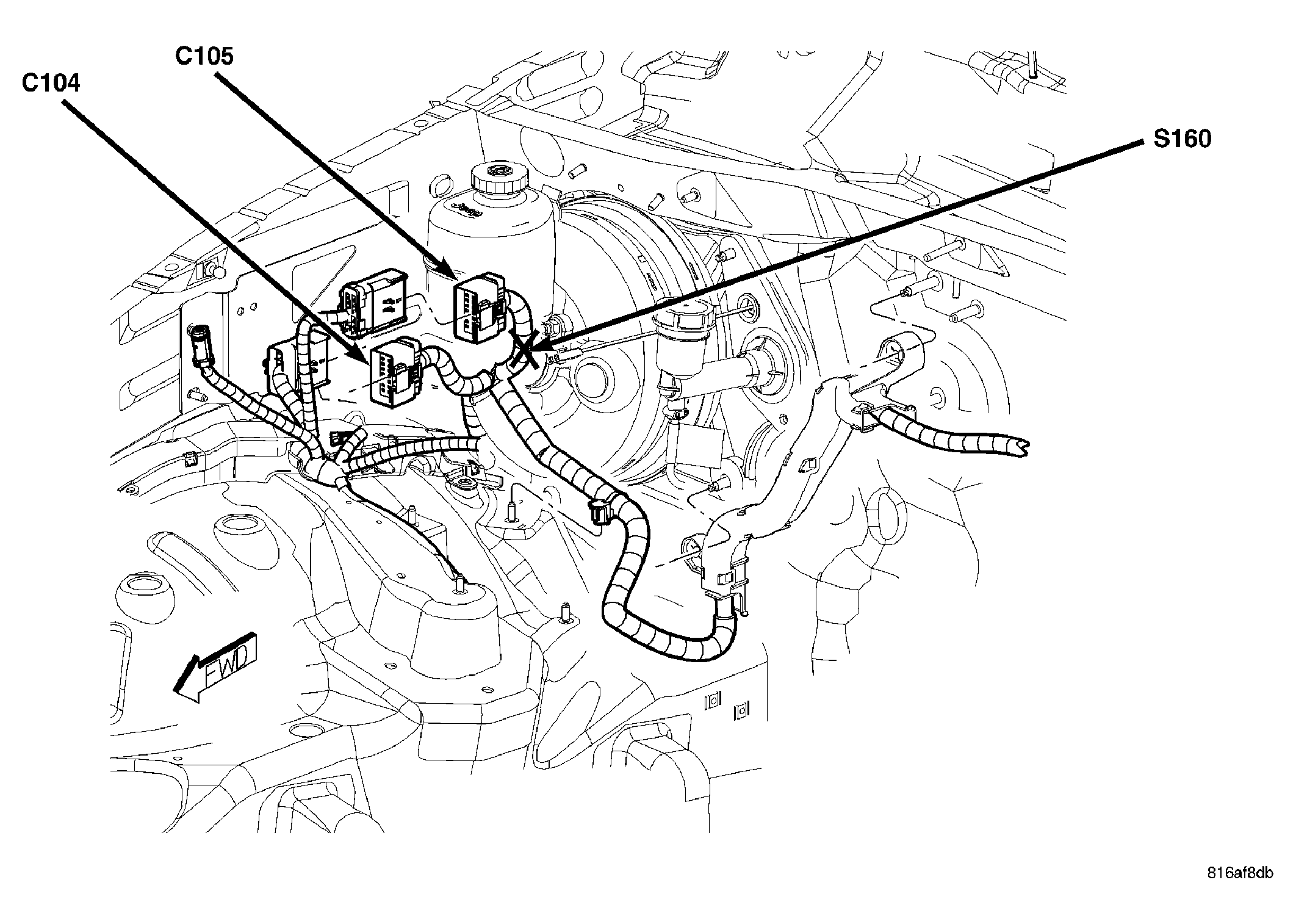

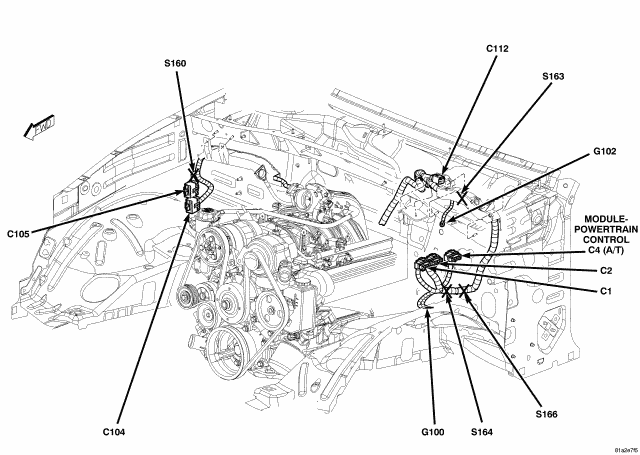

| C104 | - | Right Rear Side of Engine Compartment | Fig 8, Fig 10, Fig 13. |
| C105 | - | Right Rear Side of Engine Compartment | Fig 8, Fig 10, Fig 13. |
| C106 | BK | Left Front Side of Engine Compartment | Fig 24. |
| C107 | - | Left Front Side of Engine Compartment | Fig 24. |

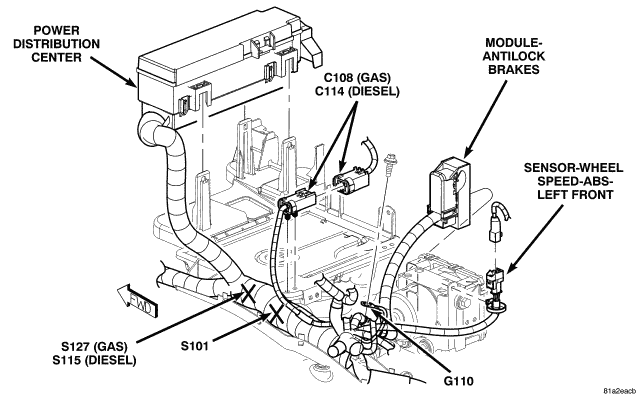

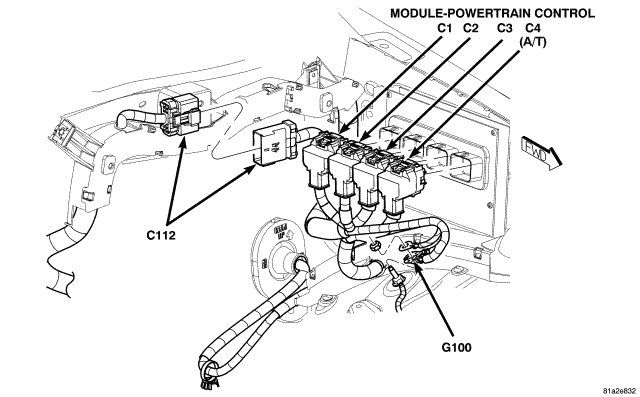

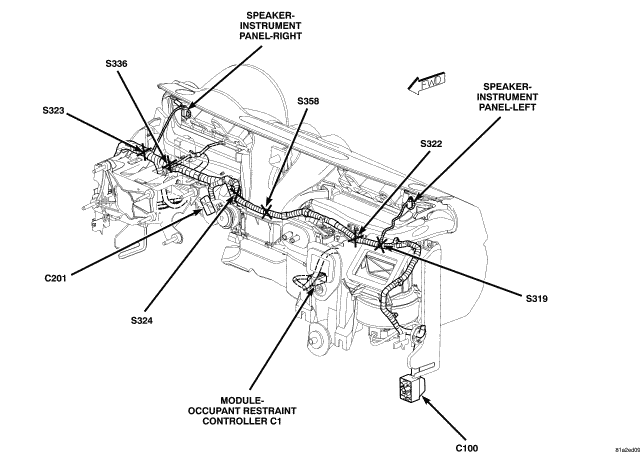

| C108 (Gas) | LT GN | Left Front Side of Engine | Fig 25, Fig 28, Fig 29. |
| C109 | Right Front Engine Compartment | N/S | |
| C111 (Diesel) | LG | Right Rear Side of Engine Compartment | Fig 13. |
| C112 (Gas) | BK | Right Side of Engine Compartment | Fig 8, Fig 9, Fig 29. |
| C113 (Diesel) | - | Left Rear Side of Engine Compartment | Fig 27. |
| C114 | Left Front Engine Compartment | Fig 27, Fig 28. | |
| C117 (Diesel)-(Injector Side) | Right Rear Engine Compartment | Fig 13. | |
| C120 | - | Left Kick Panel | Fig 30. |
| C201 | - | Behind Center of Instrument Panel | Fig 33, Fig 38. |
| C203 | Left A-Pillar | Fig 32. | |
| C300 (LHD) | - | Left A-Pillar | Fig 36, Fig 42. |
| C300 (RHD) | - | Right A-Pillar | Fig 40, Fig 42. |
| C301 (LHD) | OR | Left A-Pillar | Fig 36, Fig 42. |
| C301 (RHD) | OR | Right A-Pillar | Fig 40, Fig 42. |
| C302 (LHD) | - | Right A-Pillar | Fig 35, Fig 42. |
| C302 (RHD) | OR | Left A-Pillar | Fig 39, Fig 42. |
| C303 (LHD) | OR | Right A-Pillar | Fig 35, Fig 42. |
| C303 (RHD) | OR | Left A-Pillar | Fig 39, Fig 42. |

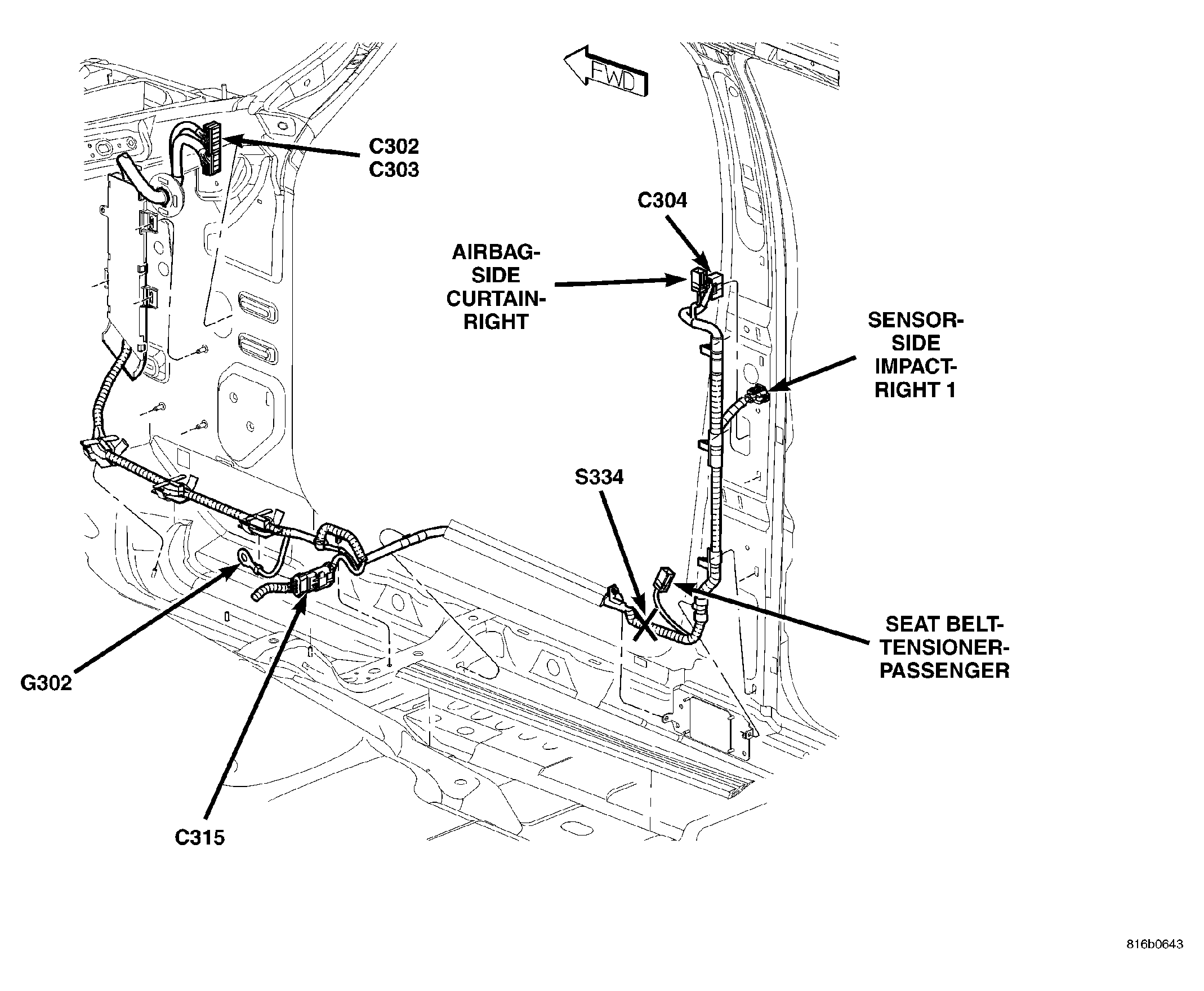

| C304 | BL | Right Mid B-Pillar | Fig 35, Fig 40, Fig 43. |
| C305 | BL | Left Mid B-Pillar | Fig 36, Fig 39, Fig 43. |
| C307 | LG | Left Lower B-Pillar | Fig 36, Fig 39, Fig 44, Fig 54. |

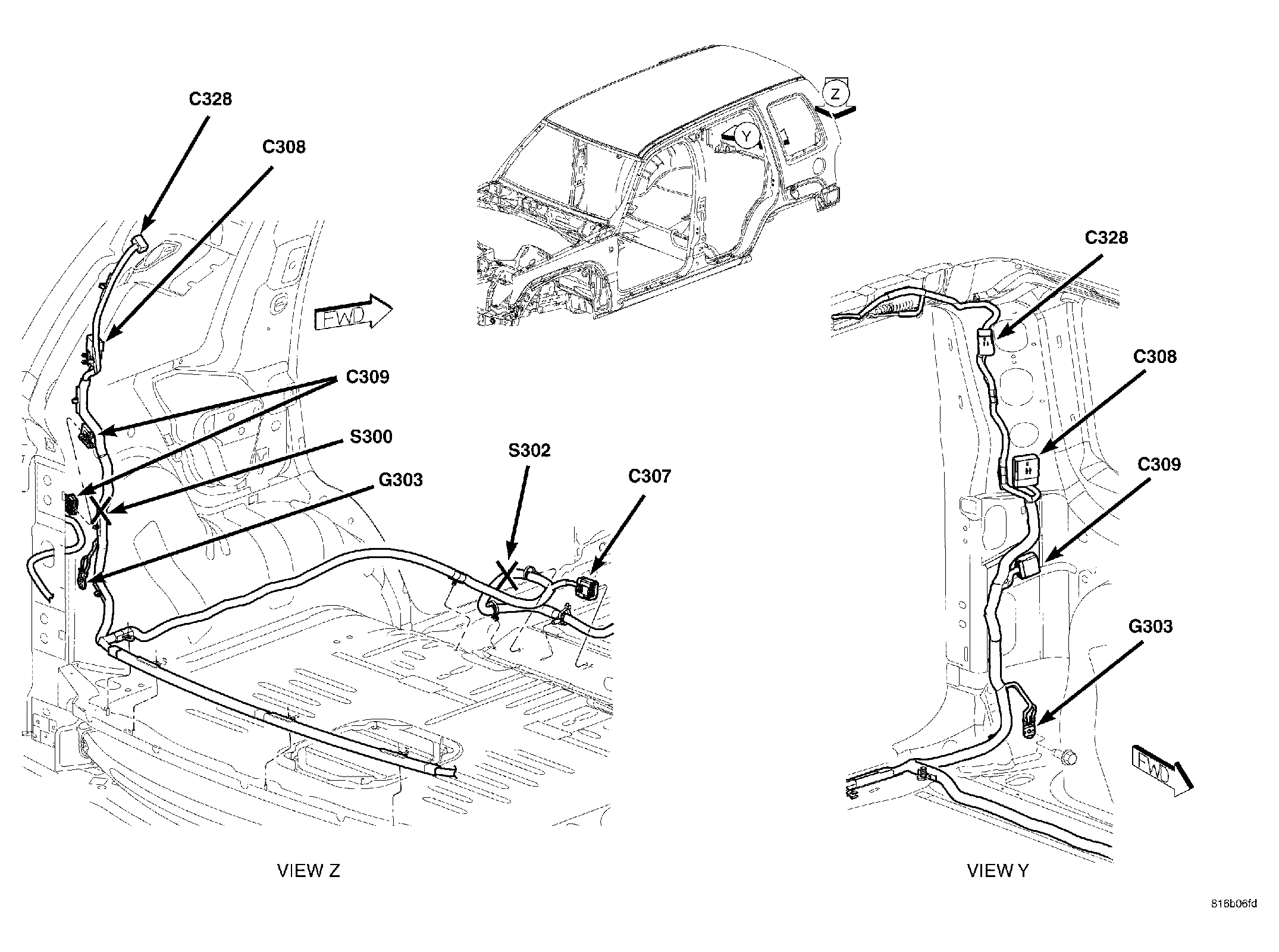

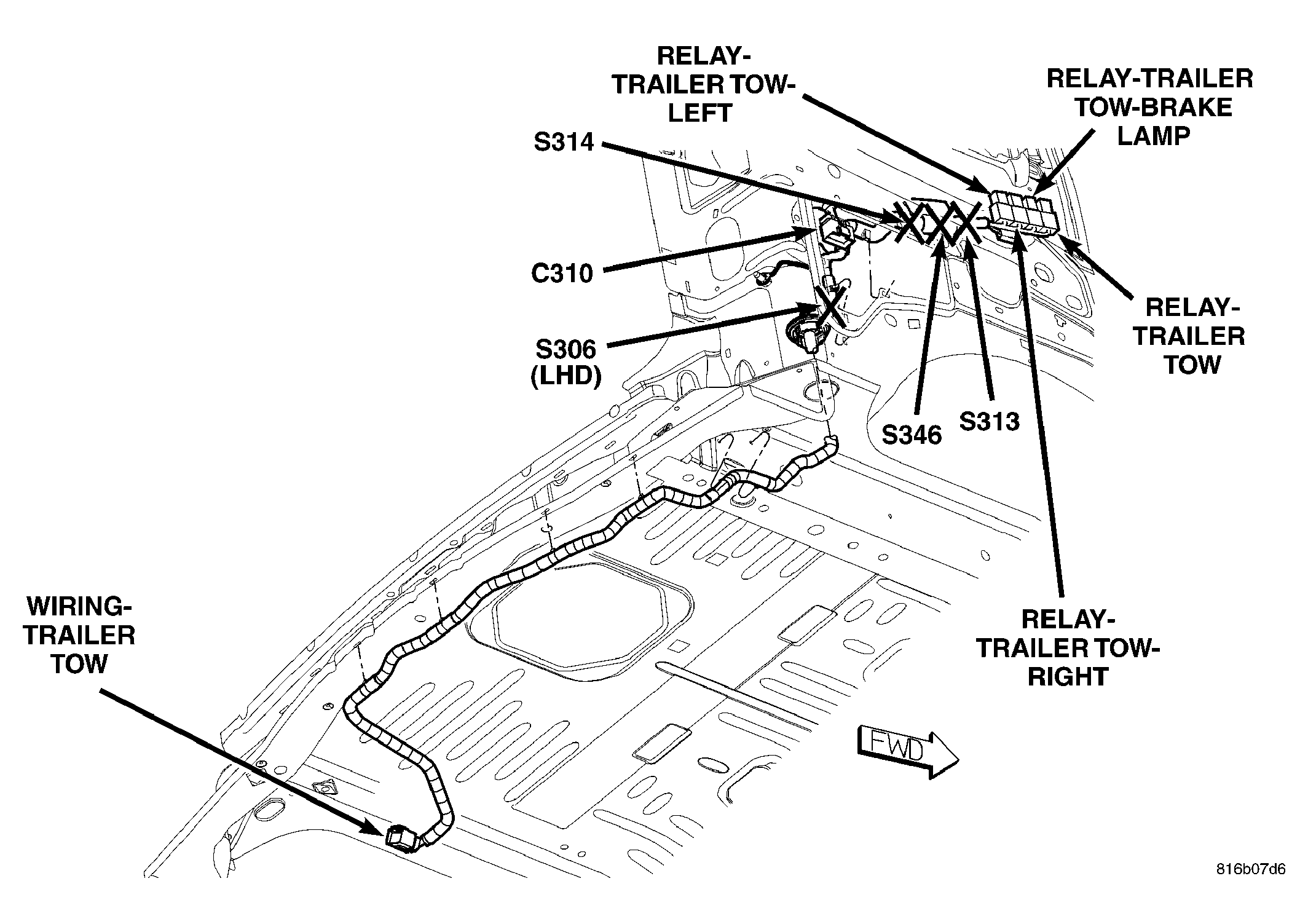

| C308 | LT GY | Left Rear Quarter Panel | Fig 44. |
| C309 | - | Left Rear Quarter Panel | Fig 44, Fig 51. |
| C310 | LT GY | Right Rear Quarter Panel | Fig 49, Fig 50. |
| C311 | LT GY | Left Front Seat | Fig 36, Fig 39. |
| C312 | LT GY | Left Front Seat | Fig 36, Fig 39. |
| C313 | BK | Right Front Seat | Fig 37, Fig 40, Fig 41. |
| C314 | - | Right Front Seat | Fig 37, Fig 40, Fig 41. |
| C315 (Midline/Highline) (LHD) | - | Right Front Seat | Fig 35, Fig 37. |
| C315 (Midline/Highline) (RHD) | - | Left Front Seat | Fig 39. |

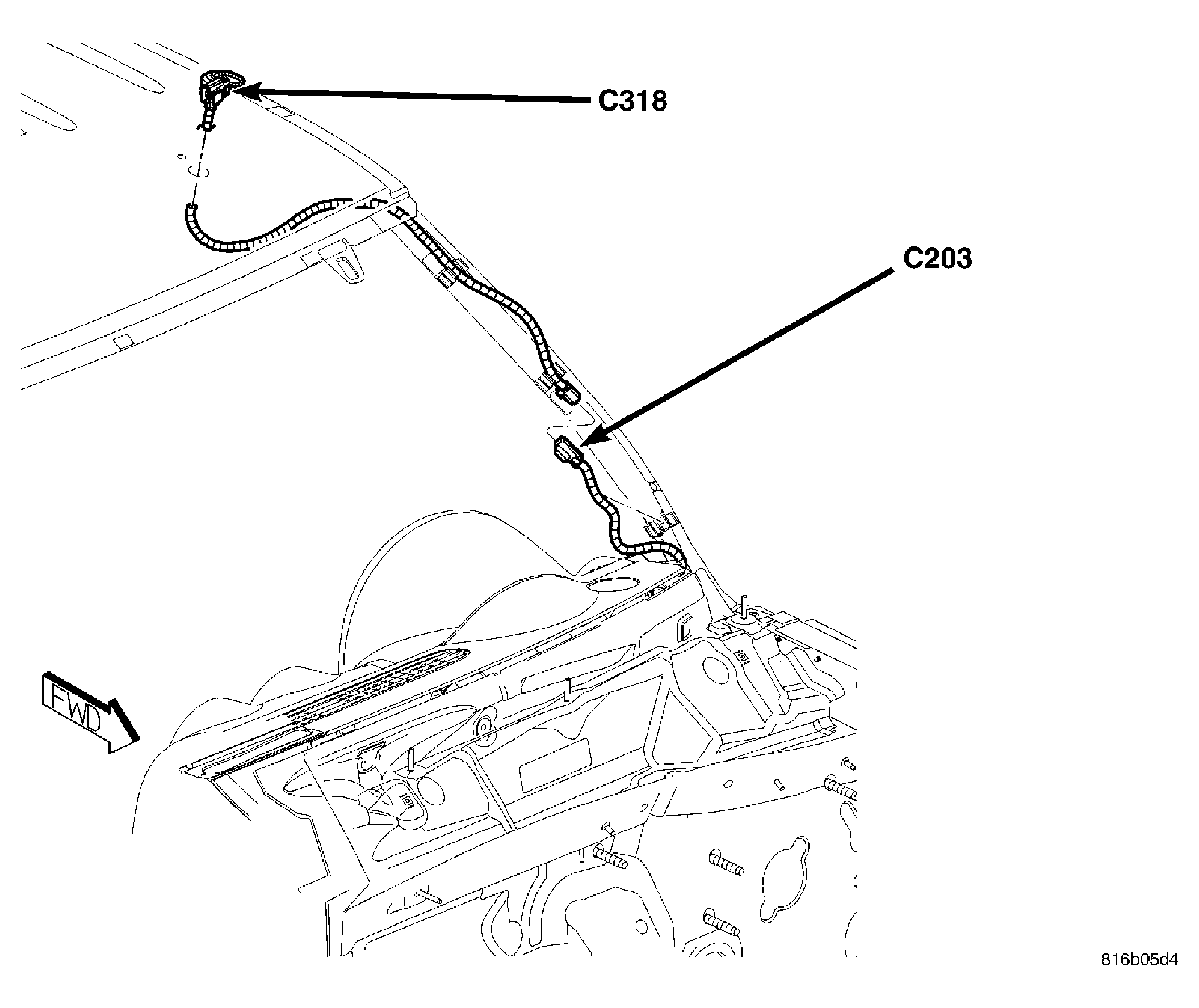

| C318 | Front of Roof in Light Bar Harness | Fig 32, Fig 53. | |
| C328 (Overhead Side) | Left Rear Headliner | Fig 44. | |
| C330 | Right Rear Body | Fig 49. | |

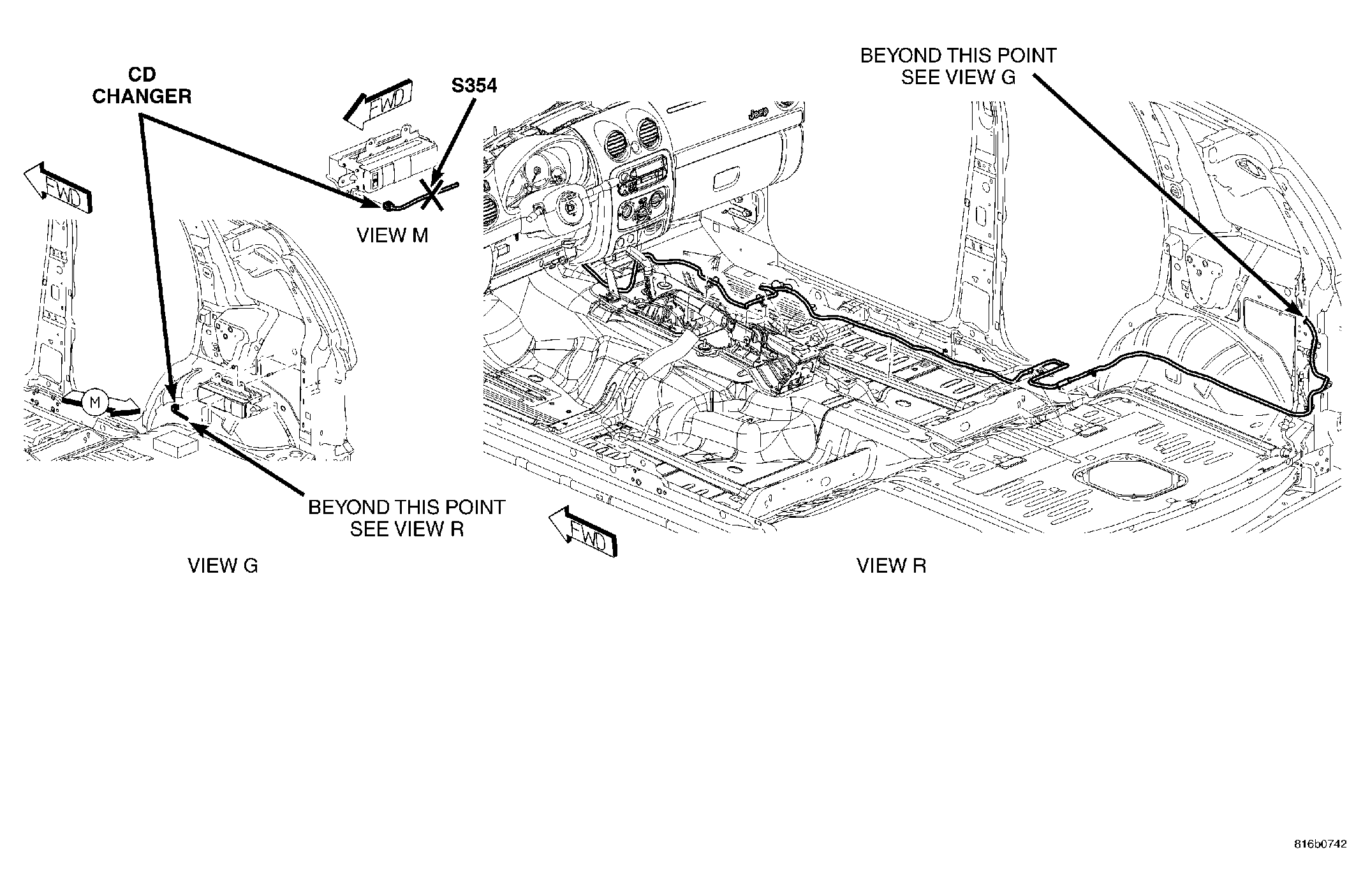

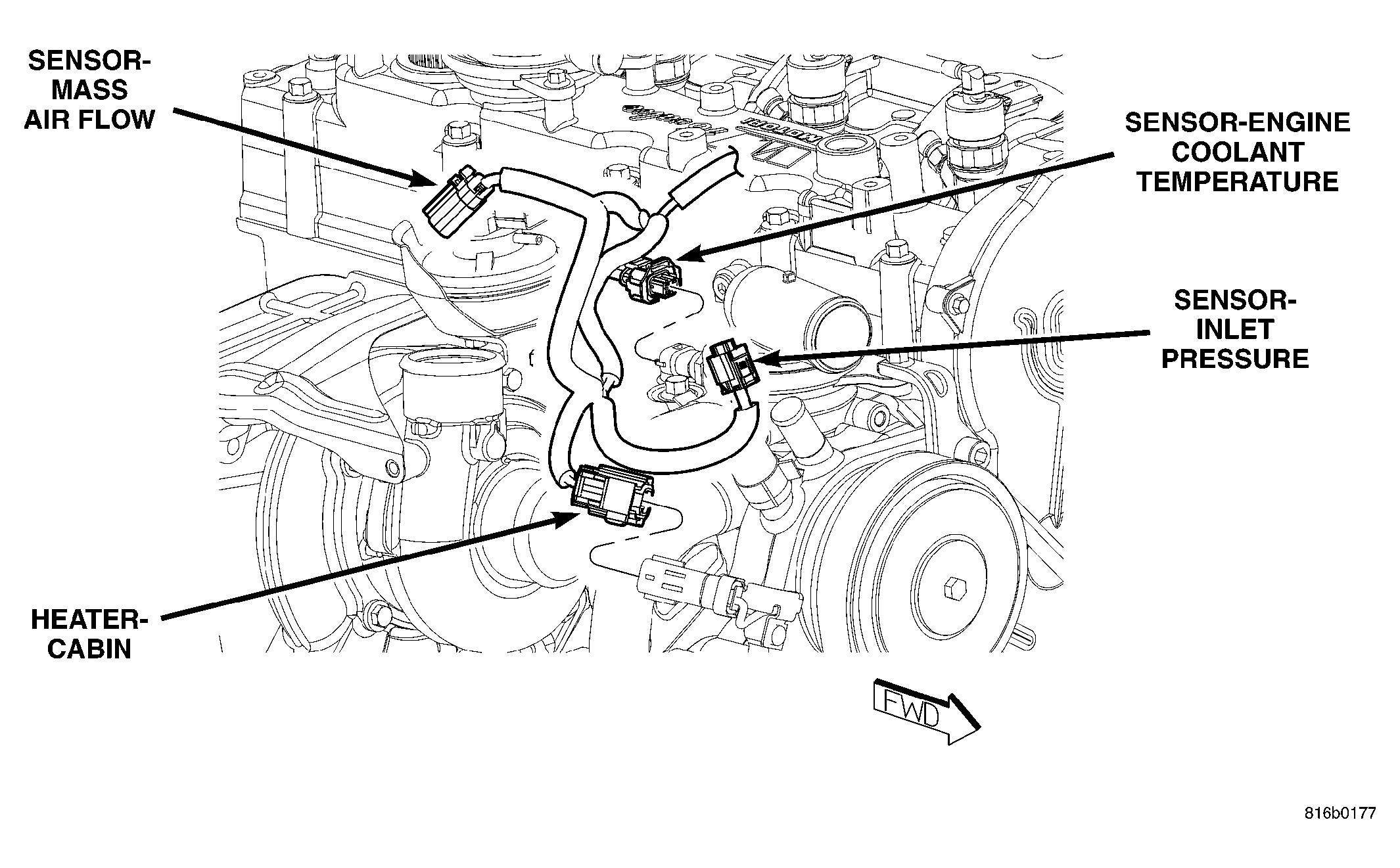

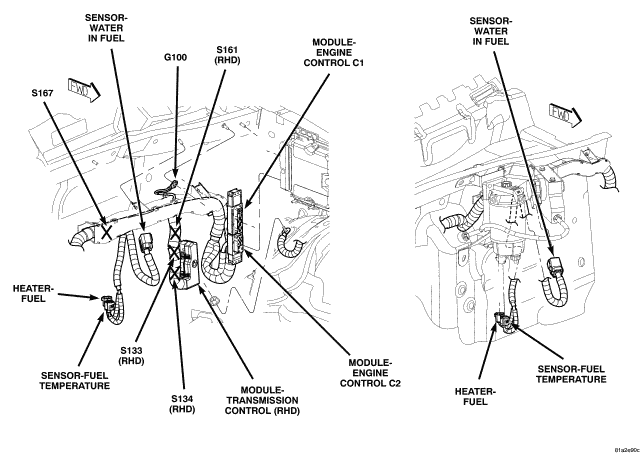

| Changer CD | GN | Right Rear Body | N/S |
| Choke-Radio | GY | Center of Instrument Panel | N/S |
| Clockspring C1 | WT | Behind Steering Wheel | N/S |
| Clockspring C2 | YL | Behind Steering Wheel | N/S |
| Clockspring C3 | - | At Steering Wheel | N/S |
| Clockspring C4 (Except Base) | - | Steering Wheel Side of Clockspring | Fig 31. |
| Cluster | BK | Rear of Cluster | N/S |
| Clutch-A/C Compressor | BK | At A/C Compressor | Fig 2, Fig 15. |
| Coil-Ignition-No. 1 | BK | Left Side of Engine Near Fuel Injector No. 1 | Fig 1. |
| Coil-Ignition-No. 2 | BK | Right Side of Engine Near Fuel Injector No. 2 | Fig 2. |
| Coil-Ignition-No. 3 | BK | Left Side of Engine Near Fuel Injector No. 3 | Fig 1. |
| Coil-Ignition-No. 4 | BK | Right Side of Engine Near Fuel Injector No. 4 | Fig 2. |
| Coil-Ignition-No. 5 | BK | Left Side of Engine Near Fuel Injector No. 5 | Fig 1. |
| Coil-Ignition-No. 6 | BK | Right Side of Engine Near Fuel Injector No. 6 | Fig 2. |
| Control-A/C Heater C1 | BK | Center of Dash, Behind A/C-Heater Controls | N/S |
| Control-A/C Heater C2 | - | Center of Dash, Behind A/C-Heater Controls | N/S |
| Data Link Connector | BK | Under Center of Instrument Panel | N/S |
| Generator | - | Left Front Side of Engine | Fig 15, Fig 25, Fig 27. |
| Glow Plug No. 1 | Top of Engine | N/S | |
| Glow Plug No. 2 | Top of Engine | N/S | |
| Glow Plug No. 3 | Top of Engine | N/S | |
| Glow Plug No. 4 | Top of Engine | N/S | |
| Heater-Cabin (Diesel) | - | Right Front Side of Engine | Fig 16. |
| Heater-Fuel (Diesel) | BK | Left Rear Side of Engine Compartment | Fig 14. |
| Horn | - | Left Front Side of Engine Compartment | Fig 24. |

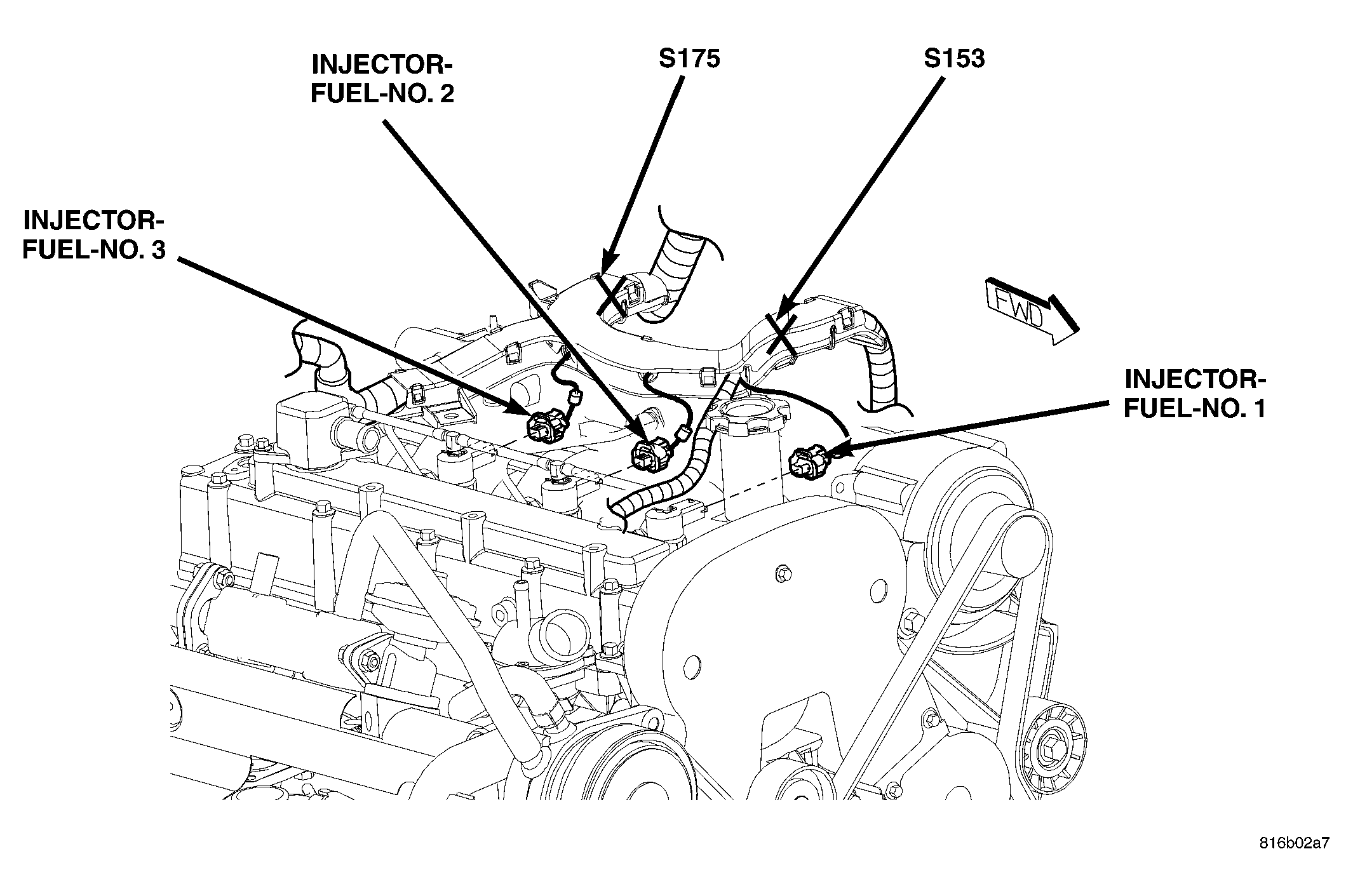

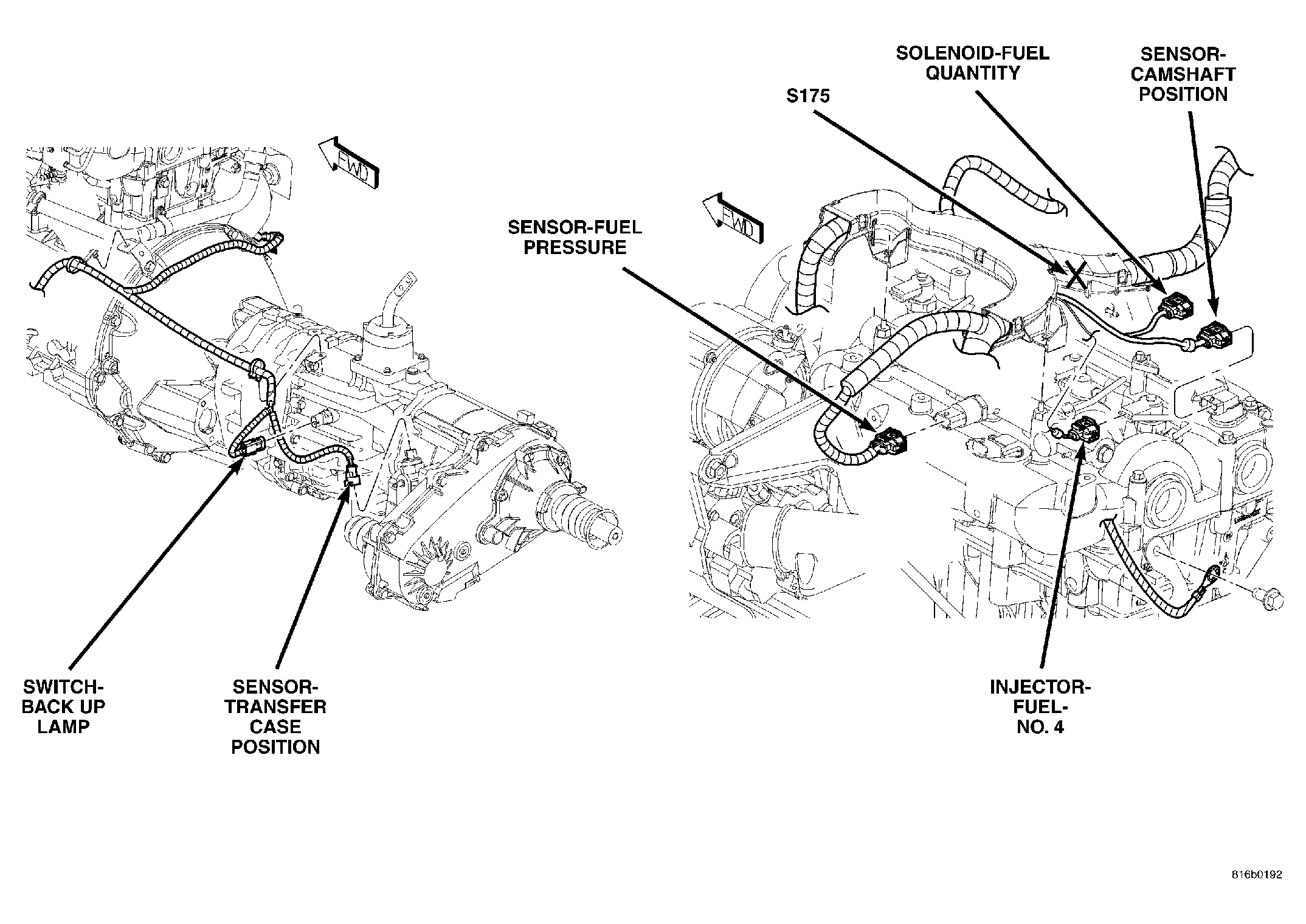

| Injector-Fuel-No. 1 (Diesel) | BK | At Fuel Injector | Fig 19. |
| Injector-Fuel-No. 1 (Gas) | BK | At Fuel Injector | Fig 1. |
| Injector-Fuel-No. 2 (Diesel) | BK | At Fuel Injector | Fig 19. |
| Injector-Fuel-No. 2 (Gas) | BK | At Fuel Injector | Fig 2. |
| Injector-Fuel-No. 3 (Diesel) | BK | At Fuel Injector | Fig 19. |
| Injector-Fuel-No. 3 (Gas) | BK | At Fuel Injector | Fig 1. |
| Injector-Fuel-No. 4 (Diesel) | BK | At Fuel Injector | Fig 17. |
| Injector-Fuel-No. 4 (Gas) | BK | At Fuel Injector | N/S |
| Injector-Fuel-No. 5 (Gas) | BK | At Fuel Injector | Fig 1. |
| Injector-Fuel-No. 6 (Gas) | BK | At Fuel Injector | Fig 2. |
| Junction Block C1 | - | Under Left Side of Instrument Panel | N/S |
| Junction Block C2 | GY | Under Left Side of Instrument Panel | N/S |
| Junction Block C3 | GY | Under Left Side of Instrument Panel | N/S |
| Junction Block-BCM | - | Under Left Side of Instrument Panel | N/S |
| Lamp-Cargo (Except Base) | BK | Center Rear Headliner | N/S |
| Lamp-Courtesy-Left | BK | Left Side of Instrument Panel | N/S |
| Lamp-Courtesy-Right | BK | Right Side of Instrument Panel | N/S |
| Lamp-Dome | - | Front Center Headliner | N/S |
| Lamp-Fog Left Front | BK | Left Side of Front Bumper | N/S |
| Lamp-Fog Right Front | BK | Right Side of Front Bumper | N/S |
| Lamp-Headlamp-Left (Except Export) | - | Behind Left Headlamp | N/S |
| Lamp-Headlamp-Left (Export) | - | Behind Left Headlamp | N/S |
| Lamp-Headlamp-Right (Except Export) | - | Behind Right Headlamp | N/S |
| Lamp-Headlamp-Right (Export) | - | Behind Right Headlamp | N/S |
| Lamp-High Mounted Stop | WT | At Lamp | Fig 51. |
| Lamp-License Plate (Export) | LT GY | On Bumper | Fig 51. |
| Lamp-License Plate (Except Export) | - | In Tailgate | Fig 49. |
| Lamp-Lightbar-No. 1 | - | Front of Roof in Light Bar Harness | Fig 53. |
| Lamp-Lightbar-No. 2 | - | Front of Roof in Light Bar Harness | Fig 53. |
| Lamp-Lightbar-No. 3 | - | Front of Roof in Light Bar Harness | Fig 53. |
| Lamp-Lightbar-No. 4 | - | Front of Roof in Light Bar Harness | Fig 53. |
| Lamp-Park/Turn-Left Front | BK | At Lamp | N/S |
| Lamp-Park/Turn-Right Front | BK | At Lamp | N/S |
| Lamp-Passenger Airbag On/Off Indicator (Except Export) | - | Near Passenger Airbag | N/S |
| Lamp-Reading-Front | - | At Overhead Console | N/S |
| Lamp-Side Marker-Left Front (Except Export) | BK | Left Front Fender | N/S |
| Lamp-Side Marker-Right Front (Except Export) | BK | Right Front Fender | N/S |

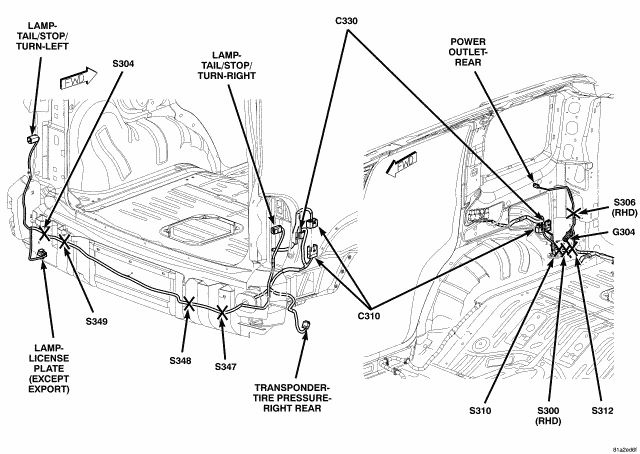

| Lamp-Tail/Stop/Turn-Left | BK | Left Rear Quarter Panel | Fig 49. |
| Lamp-Tail/Stop/Turn-Right | BK | Right Rear Quarter Panel | Fig 49. |
| Lamp-Vanity-Left (Except Base) | WT | Left Front of Headliner | N/S |
| Lamp-Vanity-Right (Except Base) | WT | On Visor | N/S |
| Latch-Door Lock Motor/Ajar Switch-Front Left (Except Base) | BK | In Driver Door | Fig 42. |
| Latch-Door Lock Motor/Ajar Switch-Front Right (Except Base) | - | In Passenger Door | Fig 42. |
| Latch-Door Lock Motor/Ajar Switch-Rear Left (Except Base) | - | In Left Rear Door | Fig 43. |
| Latch-Door Lock Motor/Ajar Switch-Rear Right (Except Base) | BK | In Right Rear Door | Fig 43. |

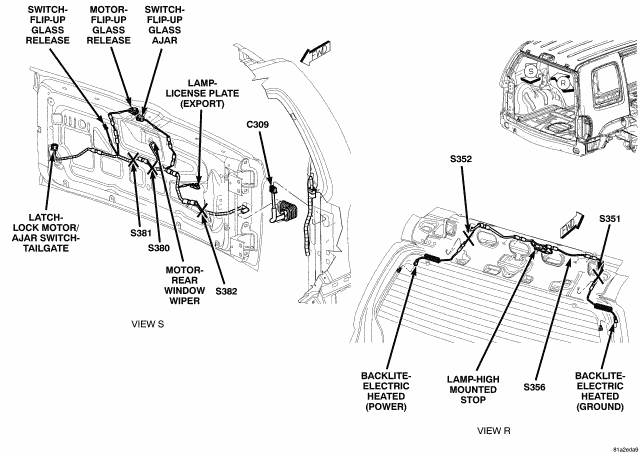

| Latch-Lock Motor/Ajar Switch-Tailgate | BK | In Tailgate | Fig 51. |
| Mirror-Inside Rearview C1 | Top Center Windshield | N/S | |
| Mirror-Inside Rearview C2 (Hands Free) | Top Center Windshield | N/S | |
| Mirror-Outside Rearview-Driver (Except Base) | WT | In Left Front Door | Fig 42. |
| Mirror-Outside Rearview-Passenger (Except Base) | WT | In Right Front Door | Fig 42. |
| Module-Antenna C1 (Export) | Above Right Quarter Window | Fig 45. | |
| Module-Antenna C2 (Export) | - | Above Right Quarter Window | Fig 45. |
| Module-Antilock Brakes | - | Left Side of Engine Compartment | Fig 28. |
| Module-Body Control C1 | GY | Under Left Side of Instrumental Panel | N/S |
| Module-Body Control C2 | GY | Under Left Side of Instrumental Panel | N/S |
| Module-Body Control JB | - | Under Left Side of Instrumental Panel | N/S |
| Module-Electronic Overhead (Premium) | BK | At Overhead Console | N/S |
| Module-Engine Control C1 (Diesel) | - | Left Rear Side of Engine Compartment | Fig 14. |
| Module-Engine Control C2 (Diesel) | - | Left Rear Side of Engine Compartment | Fig 14. |
| Module-Fuel Pump | - | At Fuel Tank | Fig 54. |
| Module-Glow Plug (Diesel) | - | Top of Engine | N/S |

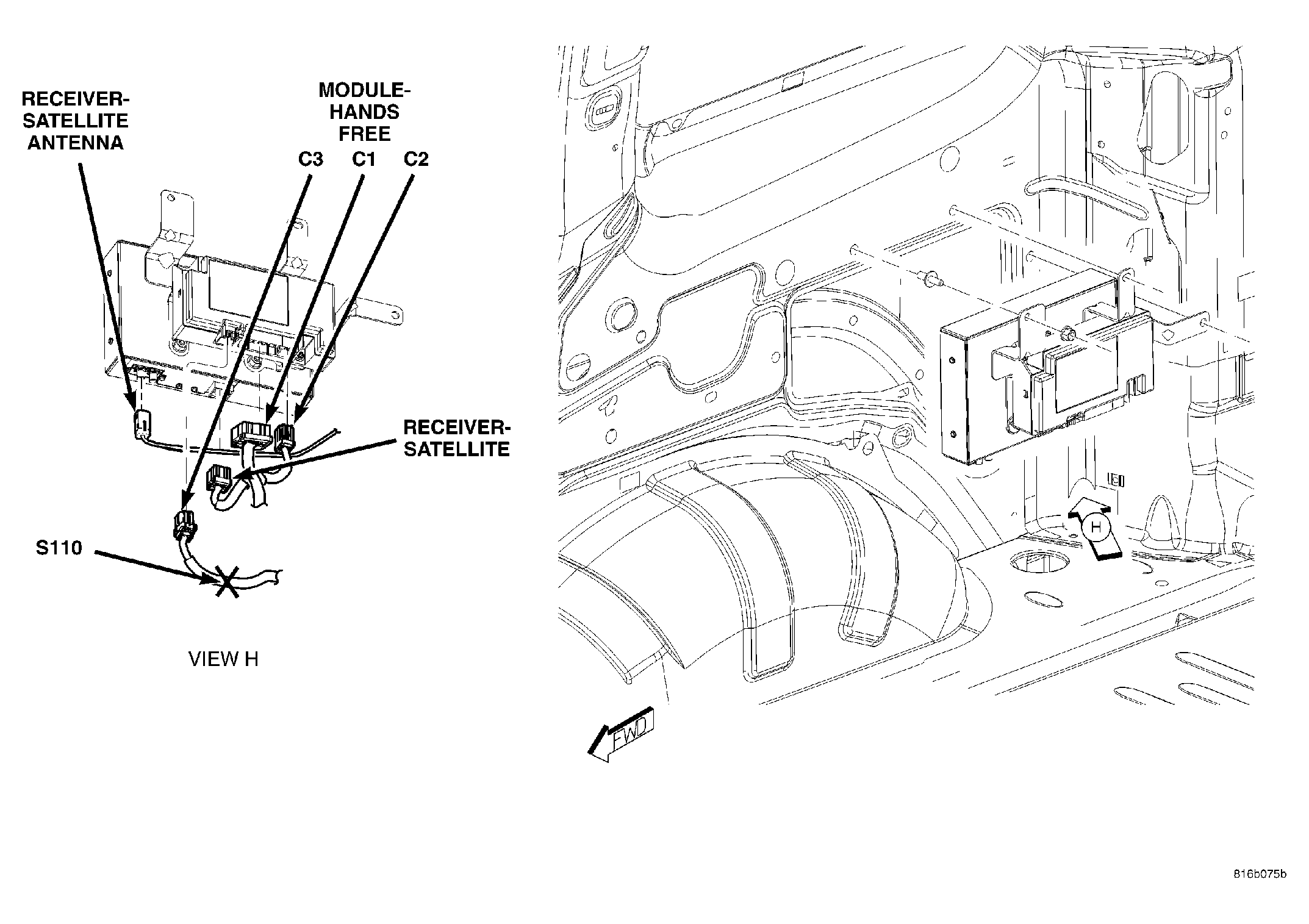

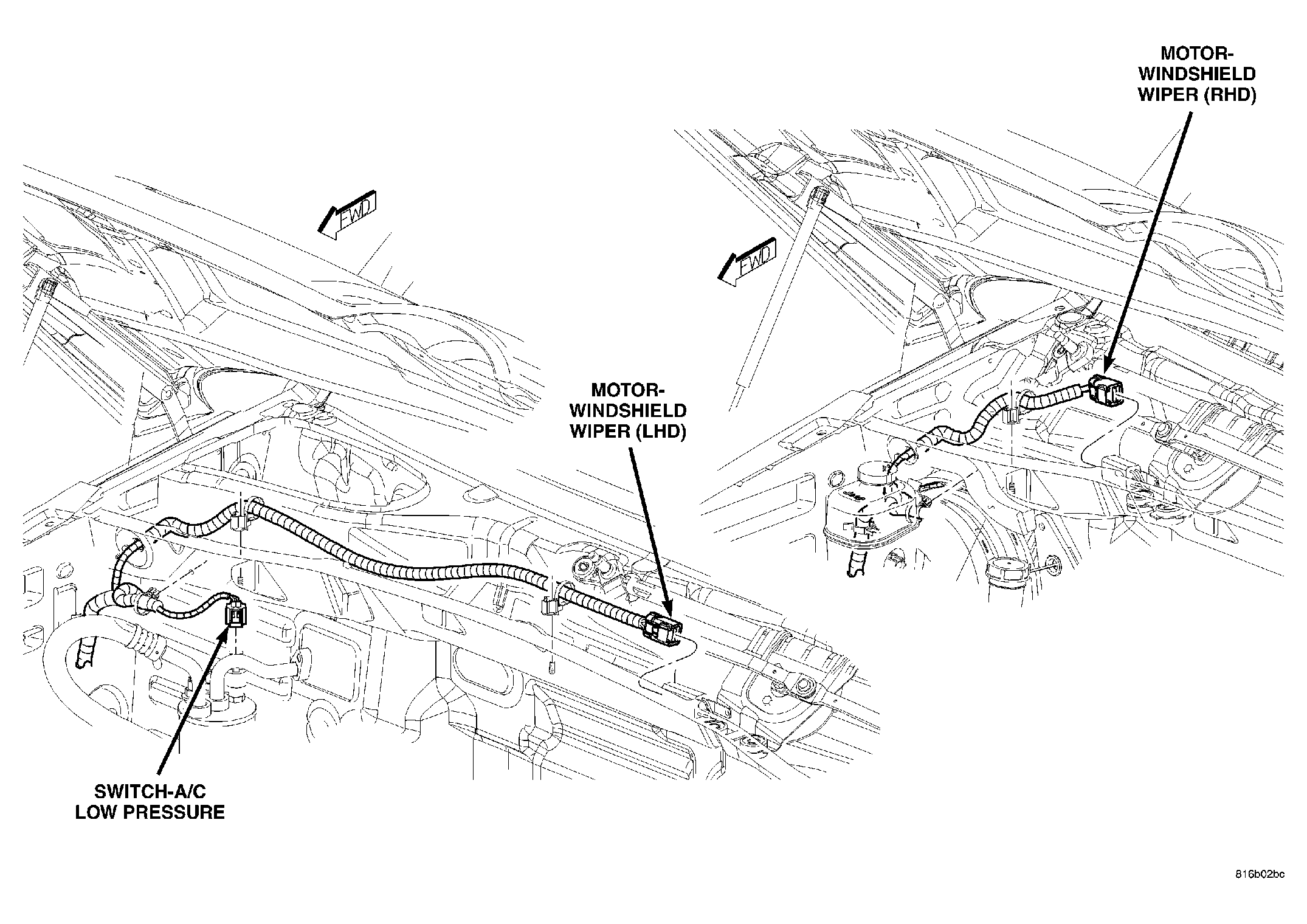

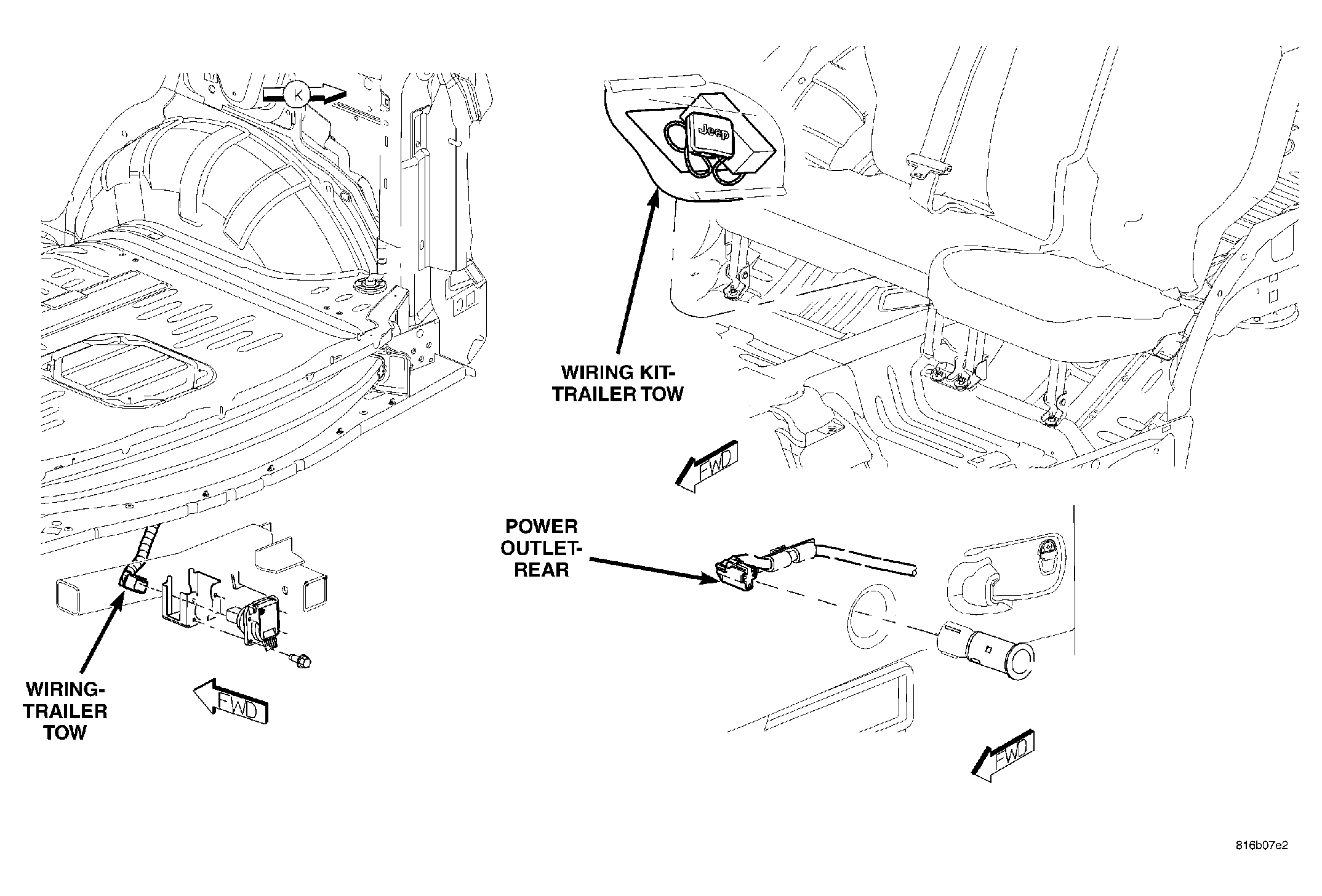

| Module-Hands Free C1 | - | Right Rear Side of Cargo Area | Fig 47. |
| Module-Hands Free C2 (Satellite) | - | Right Rear Side of Cargo Area | Fig 47. |
| Module-Hands Free C3 | - | Right Rear Side of Cargo Area | Fig 47. |
| Module-Heated Seat (Highline) | GN | At Left Seat | N/S |
| Module-Intrusion Transceiver (Export) | BK | Overhead Console | N/S |
| Module-Occupant Classification | - | Under Passenger Seat | N/S |
| Module-Occupant Restraint Controller C1 (ORC) | - | Under Center Console | Fig 33, Fig 38. |
| Module-Occupant Restraint Controller C2 (ORC) | - | Under Center Console | Fig 37, Fig 41. |
| Module-Powertrain Control C1 | BK/BK | At Powertrain Control Module | Fig 8, Fig 9. |
| Module-Powertrain Control C2 | BK/OR | At Powertrain Control Module | Fig 8, Fig 9. |
| Module-Powertrain Control C3 | BK/NAT | At Powertrain Control Module | Fig 9, Fig 29. |
| Module-Powertrain Control C4 (Gas A/T) | BK/GN | At Powertrain Control Module | Fig 8, Fig 9. |
| Module-Sentry Key Remote Entry/WCM (Except Base) | BK | Under Left Side of Instrument Panel | N/S |
| Module-Transmission Control (Diesel LHD) | BK | Right Rear Side of Engine Compartment | Fig 13. |
| Module-Transmission Control (Diesel RHD) | BK | Left Rear Engine Compartment | Fig 14. |
| Motor-Blower | BK | Behind Right Side of Instrument Panel | N/S |
| Motor-Flip-Up Glass Release | BK | In Tailgate | Fig 51. |
| Motor-Headlamp Leveling-Left (Export) | BK | At Left Headlamp | N/S |
| Motor-Headlamp Leveling-Right (Export) | BK | At Right Headlamp | N/S |
| Motor-IAC | - | On Throttle Body | Fig 1. |
| Motor-Power Window-Driver (Midline/Highline) | LT GY | In Left Front Door | Fig 42. |
| Motor-Power Window-Passenger (Midline/Highline) | LT GY | In Right Front Door | Fig 42. |
| Motor-Radiator Fan | - | Right Front Side of Engine Compartment | Fig 23. |
| Motor-Rear Window Wiper | BK | In Tailgate | Fig 51. |
| Motor-Sunroof | LT GY | Overhead Console | N/S |
| Motor-Window-Left Rear | LT GY | In Left Rear Door | Fig 43. |
| Motor-Window-Right Rear | LT GY | In Right Rear Door | Fig 43. |
| Motor-Windshield Wiper (LHD) | BK | Left Side Cowl | Fig 20. |
| Motor-Windshield Wiper (RHD) | BK | Right Side Cowl | Fig 20. |
| Power Distribution Center | - | Left Engine Compartment | Fig 28. |
| Power Distribution Center Eyelet | - | Right Side Engine Compartment | Fig 26, |
| Power Outlet-Instrument Panel | - | Behind Outlet | N/S |
| Power Outlet-Rear | - | Right Rear Quarter Panel | Fig 49, Fig 52. |

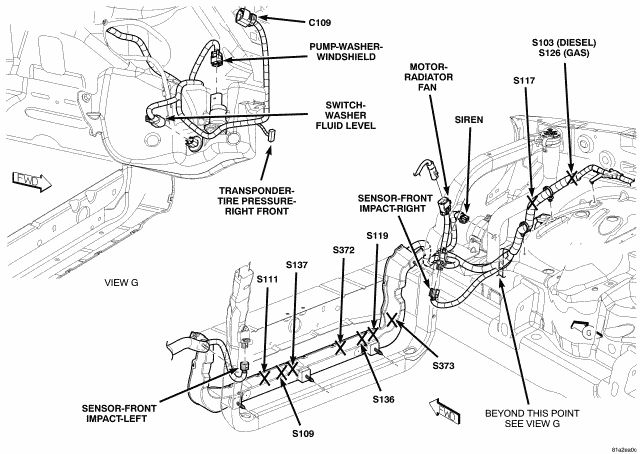

| Pump-Washer-Windshield | - | Right Front Side of Engine Compartment | Fig 23. |
| Radio Antenna (Except Export) | - | Center Instrument Panel | N/S |
| Radio C1 | - | Rear of Radio | N/S |
| Radio C2 | - | Rear of Radio | N/S |
| Radio C3 (Except Export) | Rear of Radio | N/S | |

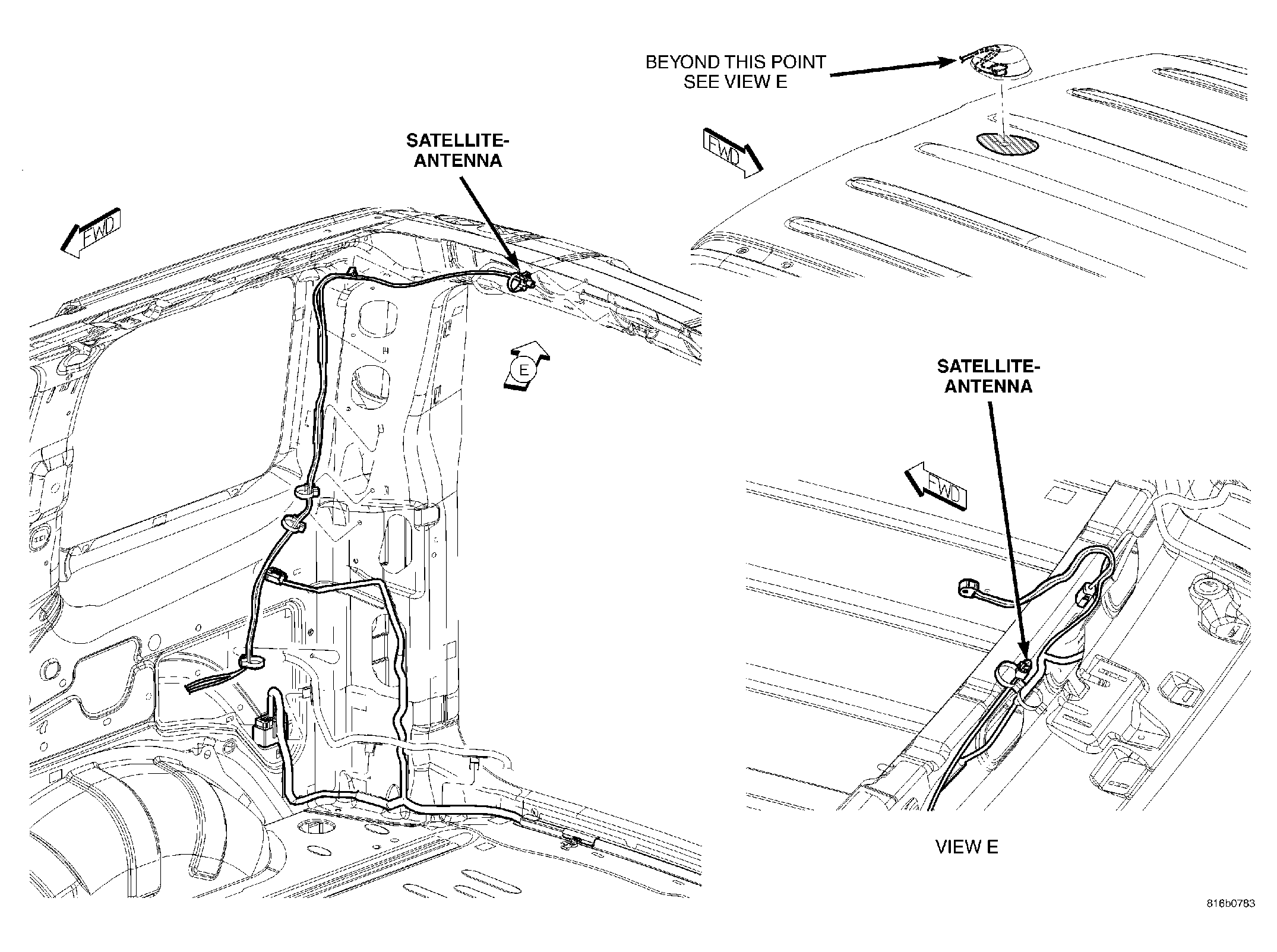

| Receiver-Satellite | - | Right Rear Side of Cargo Area | Fig 47. |
| Receiver-Satellite Antenna | - | Right Rear Cargo Area | Fig 47. |
| Relay-Trailer Tow | - | Right Quarter Panel | Fig 50. |
| Relay-Trailer Tow Brake Lamp | - | Right Quarter Panel | Fig 50. |
| Relay-Trailer Tow Left | - | Right Quarter Panel | Fig 50. |
| Relay-Trailer Tow Right | - | Right Quarter Panel | Fig 50. |
| Resistor-Blower Motor | BK | Behind Right Side of Instrument Panel | N/S |
| Satellite Antenna | - | Center Rear Roof | Fig 48. |
| Seat Belt-Tensioner-Driver (LHD) | - | Lower Left B-Pillar | Fig 36. |
| Seat Belt-Tensioner-Driver (RHD) | - | Lower Right B-Pillar | Fig 40. |
| Seat Belt-Tensioner-Passenger | - | Base of Right B-Pillar | Fig 39. |
| Sensor-Accelerator Pedal Position | - | At Base of Pedal | N/S |
| Sensor-Ambient Air Temperature | - | Front of Engine Compartment | N/S |

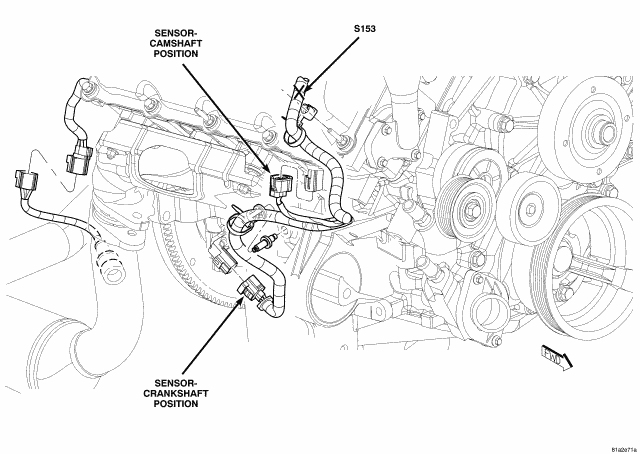

| Sensor-Camshaft Position (3.7L) | LT GY | Right Side of Engine | Fig 4. |
| Sensor-Camshaft Position (Diesel) | - | Top of Engine | Fig 17. |

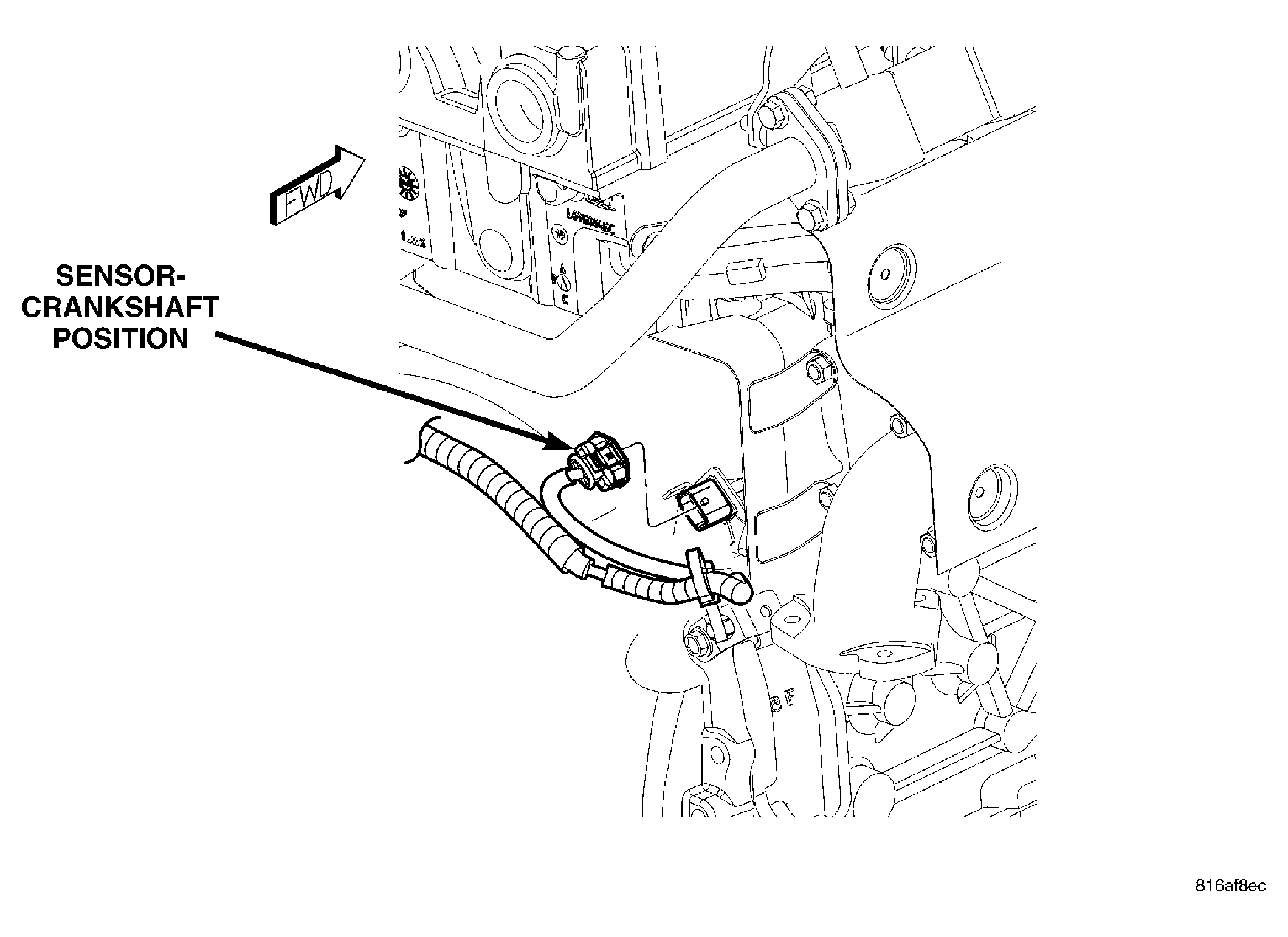

| Sensor-Crankshaft Position (3.7L) | BK | Right Lower Side of Engine | Fig 4. |
| Sensor-Crankshaft Position (Diesel) | BK | Right Rear Side of Engine | Fig 11, Fig 18. |

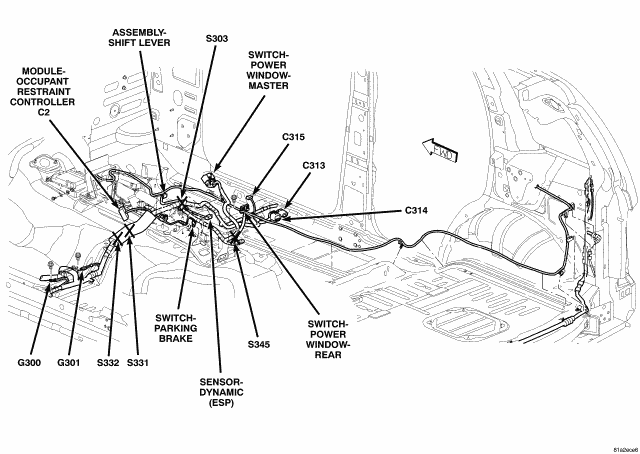

| Sensor-Dynamics (ESP) | - | Under Center Console | Fig 37, Fig 41. |
| Sensor-Engine Coolant Level (Diesel) | - | Rear Side of Engine Compartment | Fig 13. |
| Sensor-Engine Coolant Temperature (Diesel) | - | Left Side of Engine | Fig 16. |
| Sensor-Engine Coolant Temperature (Gas) | - | Front Side of Engine | Fig 2. |

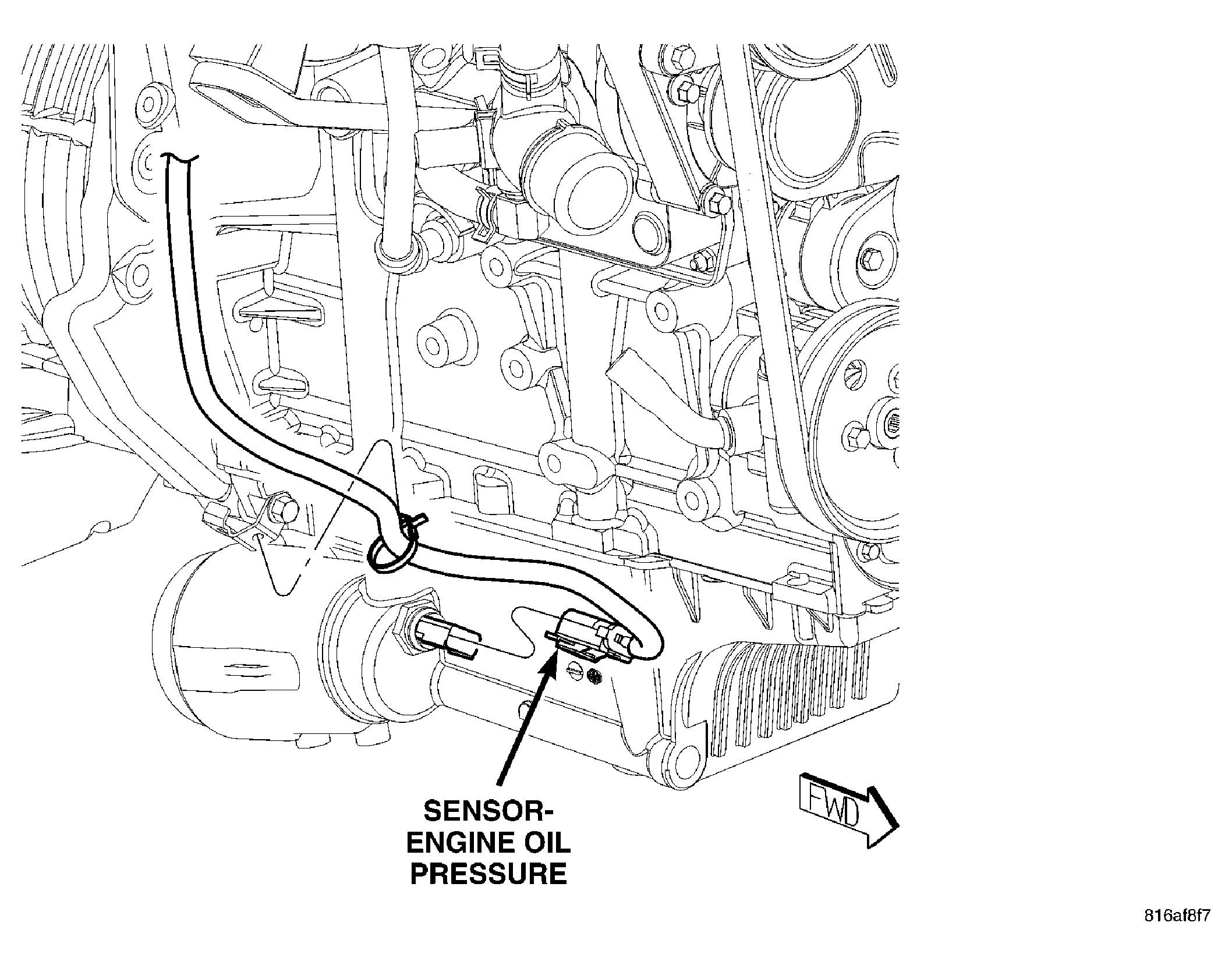

| Sensor-Engine Oil Pressure (Diesel) | BK | Right Rear Side of Engine | Fig 12, Fig 18. |
| Sensor-Front Impact-Left | - | Left Front Side of Engine Compartment | Fig 23, Fig 24. |
| Sensor-Front Impact-Right | - | Right Front Side of Engine Compartment | Fig 23. |
| Sensor-Fuel Pressure (Diesel) | BK | Left Side of Engine | Fig 17. |
| Sensor-Fuel Temperature (Diesel) | - | Center Rear of Engine Compartment | Fig 14. |
| Sensor-Inlet Pressure (Diesel) | - | Left Rear Engine | Fig 16. |

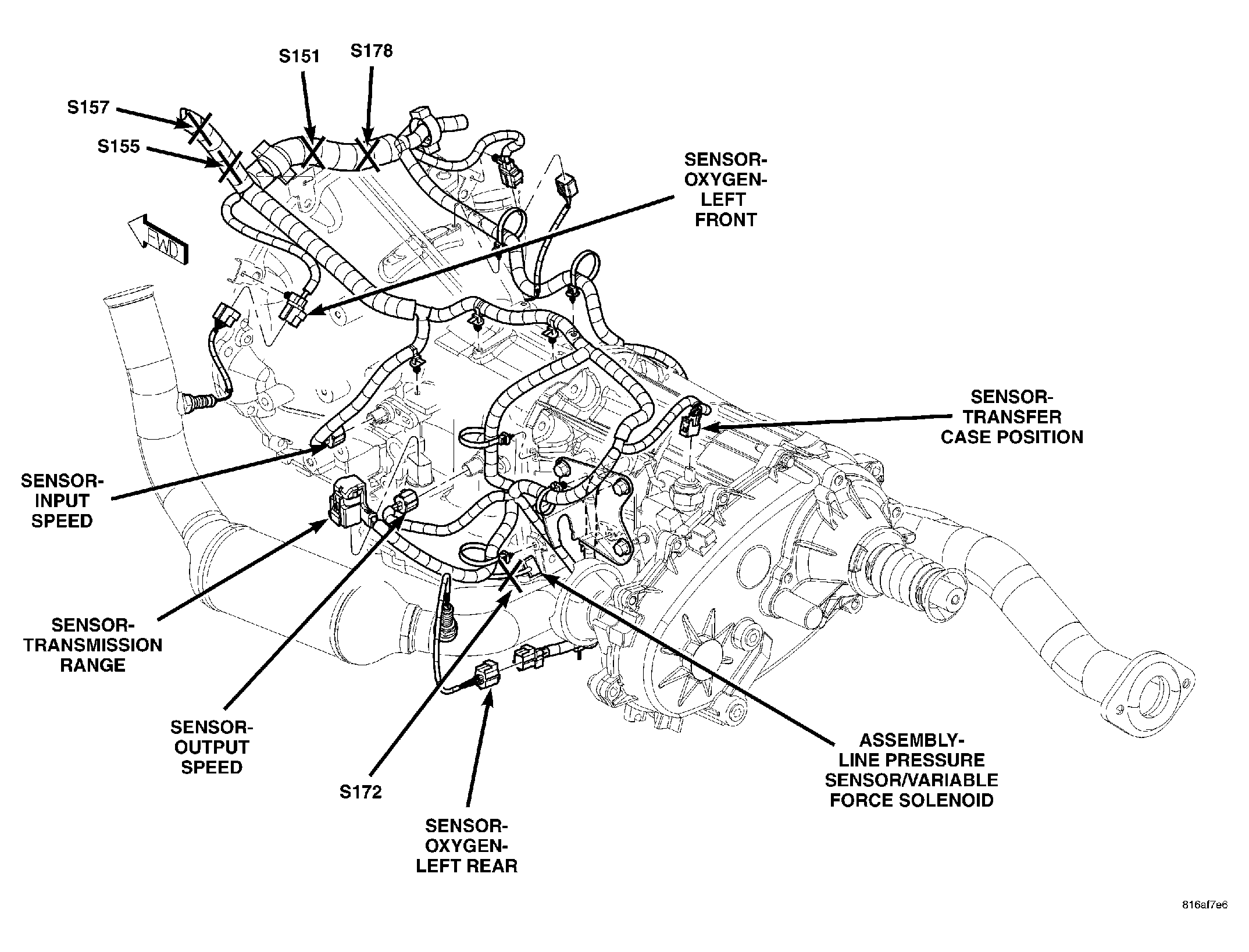

| Sensor-Input Speed (A/T) | BK | Left Side of Transmission | Fig 5, Fig 18. |
| Sensor-Intake Air Temperature (Gas) | GY | Left Side of Intake Manifold | Fig 1. |
| Sensor-Intake Air Temperature/Intake Pressure (Diesel) | - | On Diesel Injector Harness | N/S |

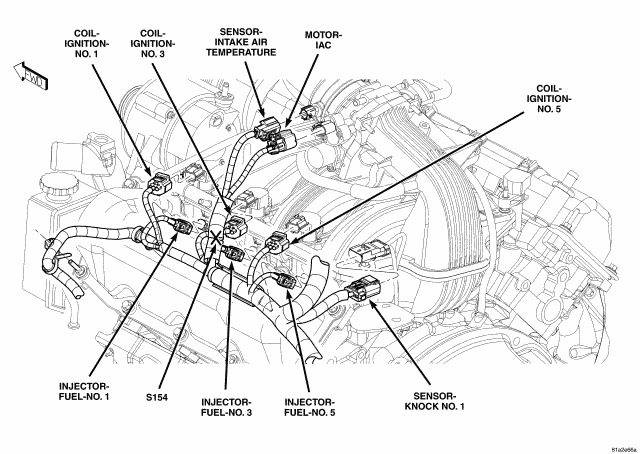

| Sensor-Knock No. 1 (3.7L) | - | Near Fuel Injector No. 5 | Fig 1. |
| Sensor-Knock No. 2 (3.7L) | - | On Injector Harness | N/S |
| Sensor-Line Pressure (2.8L 45RFE) | BK | Right Side of Transmission | Fig 18. |

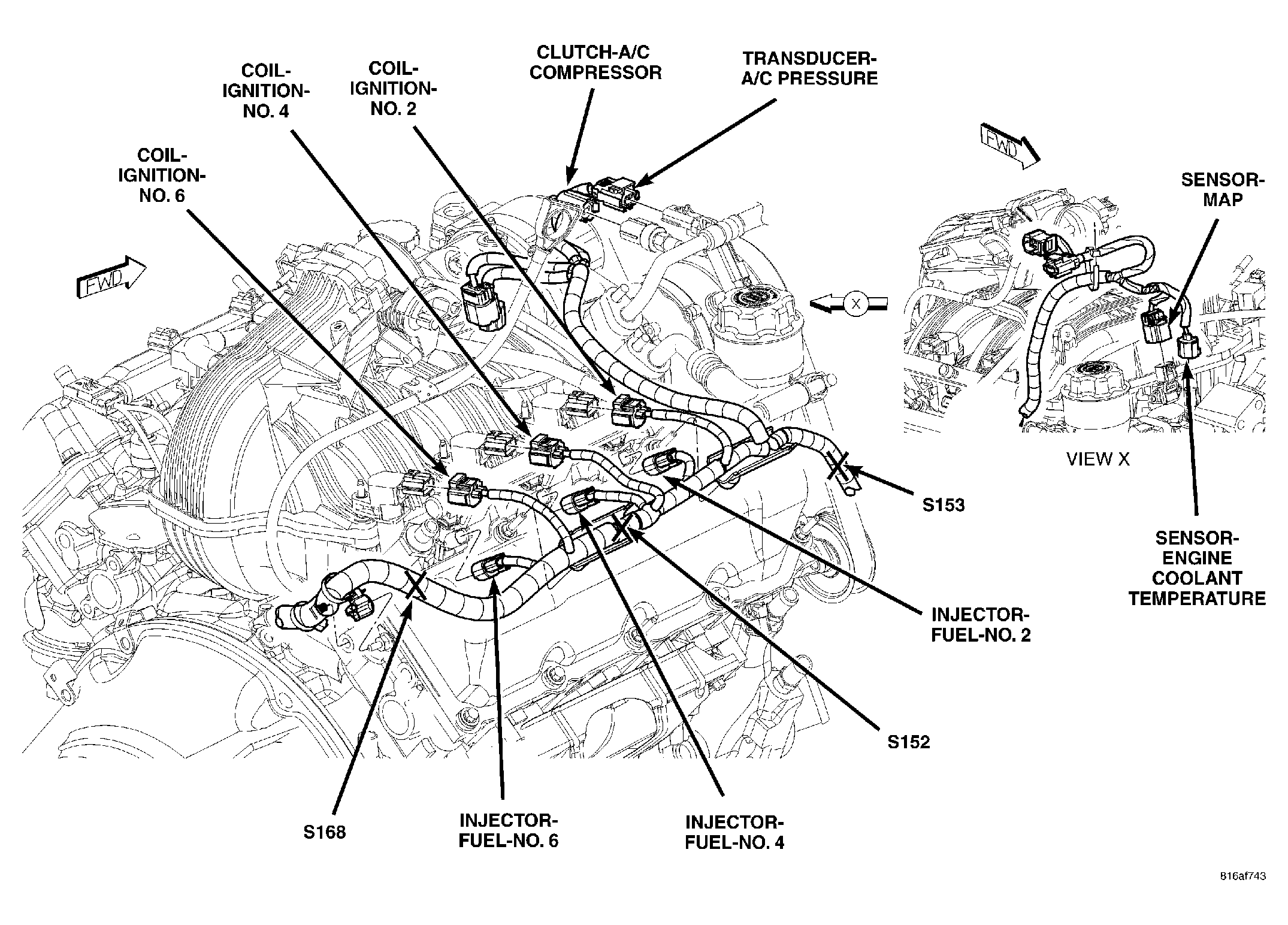

| Sensor-MAP (Gas) | BK | Front Side of Engine | Fig 2. |
| Sensor-Mass Air Flow (Diesel) | - | Top of Engine | Fig 16. |

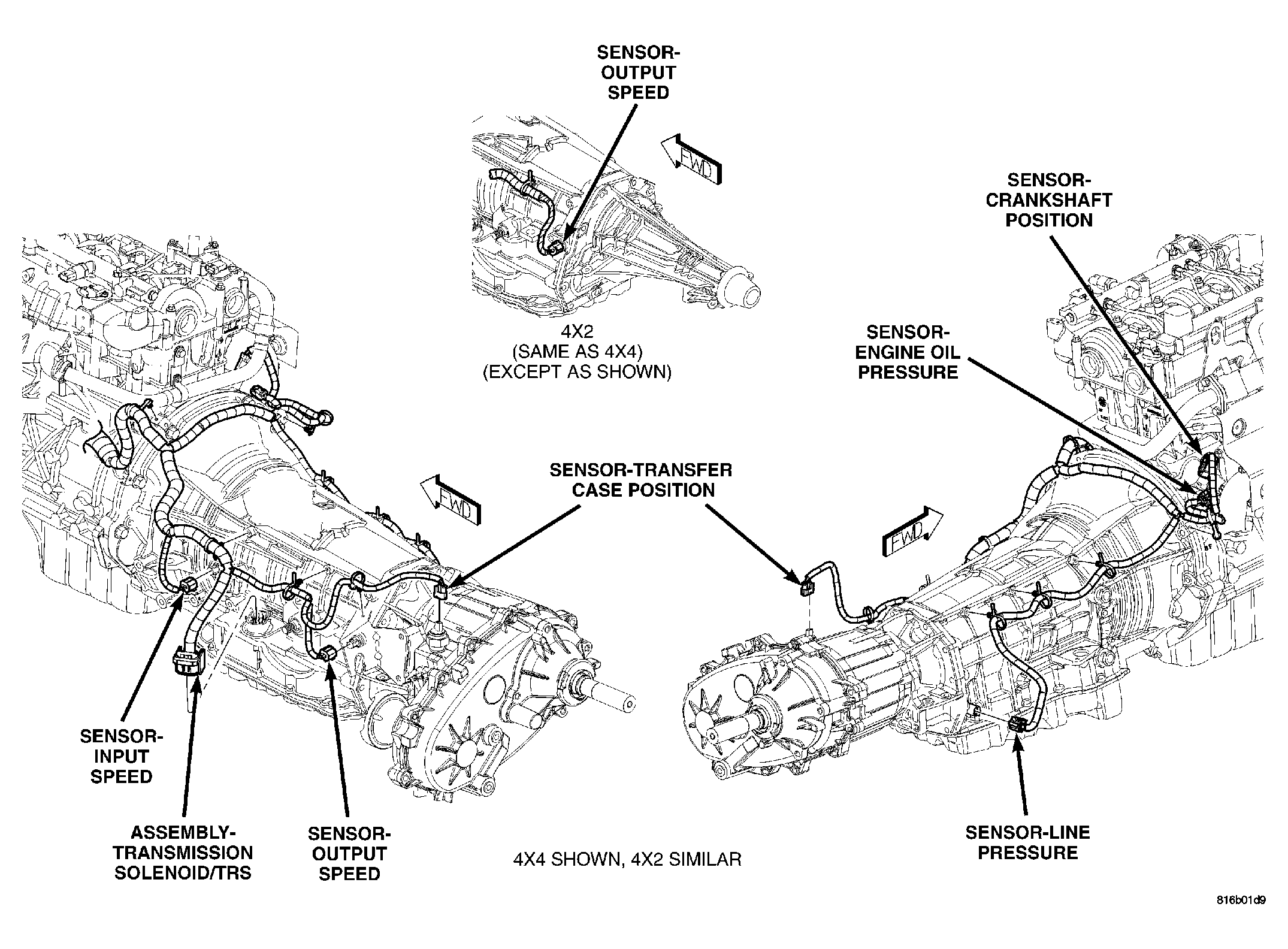

| Sensor-Output Speed | BK | Left Side of Transmission | Fig 5, Fig 18. |
| Sensor-Oxygen-Left Front (3.7L) | BK | Lower Left Side of Engine | Fig 5, Fig 7. |
| Sensor-Oxygen-Left Rear (3.7L) | NAT | Left Side of Transmission | Fig 5. |
| Sensor-Oxygen-Right Front (3.7L) | BK | Lower Right Side of Engine | Fig 6. |
| Sensor-Oxygen-Right Rear (3.7L) | NAT | Right Side of Transmission | Fig 6, Fig 7. |
| Sensor-Seat Belt Tension | - | Under Passenger Seat | N/S |
| Sensor-Seat Weight-Passenger | - | In Passenger Seat | N/S |
| Sensor-Side Impact-Left 1 | - | Left B-Pillar | Fig 36, Fig 39. |
| Sensor-Side Impact-Right 1 | - | Right B-Pillar | Fig 35, Fig 40. |
| Sensor-Steering Angle | - | Instrument Panel | N/S |
| Sensor-Transfer Case Position | BK | Rear of Transmission | Fig 5, Fig 7, Fig 17, Fig 18. |
| Sensor-Transmission Range (42RLE) | Left Side of Transmission | Fig 5. | |
| Sensor-Water In Fuel (Diesel) | GY | Left Rear Side of Engine Compartment | Fig 14. |
| Sensor-Wheel Speed-ABS-Left Front | BK | Left Side of Engine Compartment | Fig 28. |

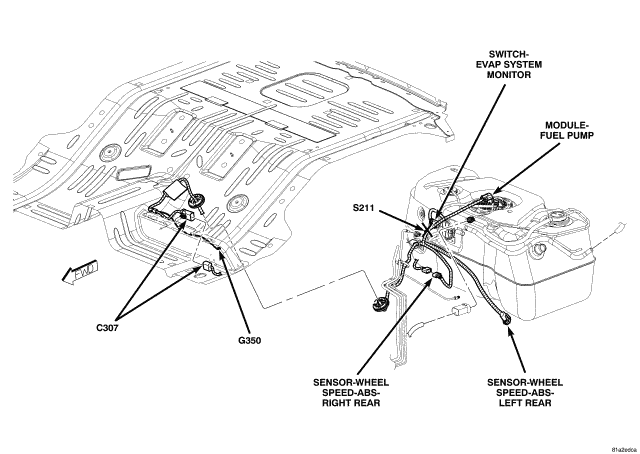

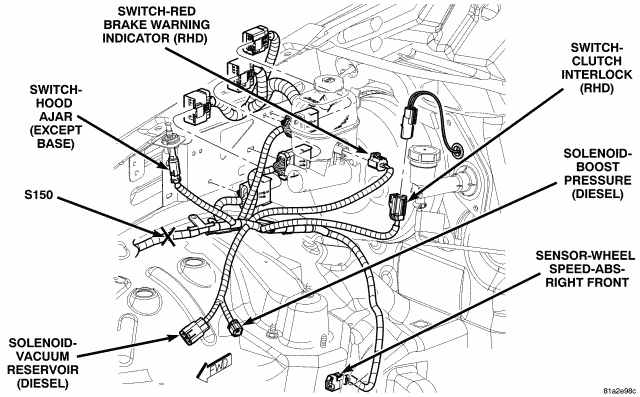

| Sensor-Wheel Speed-ABS-Left Rear | BK | Front of Fuel Tank | Fig 54. |
| Sensor-Wheel Speed-ABS-Right Front | BK | Right Rear Lower Side of Engine Compartment | Fig 21. |
| Sensor-Wheel Speed-ABS-Left Rear | BK | Front of Fuel Tank | Fig 54. |
| Sensor-Wheel Speed-ABS-Right Rear | BK | Front of Fuel Tank | Fig 54. |
| Siren (Export) | - | Right Front Side of Engine Compartment | Fig 23. |
| Solenoid-Boost Pressure (Diesel) | - | Right Rear Engine Compartment | Fig 21. |
| Solenoid-EVAP/PURGE (Gas) | BK | Right Side of Battery | Fig 26. |
| Solenoid-Fuel Pressure (Diesel) | - | Left Side of Engine | Fig 15. |
| Solenoid-Fuel Quantity (Diesel) | BK | Top of Engine | Fig 17. |
| Solenoid-Vacuum Reservoir (Diesel) | - | Right Rear Engine Compartment | Fig 21. |

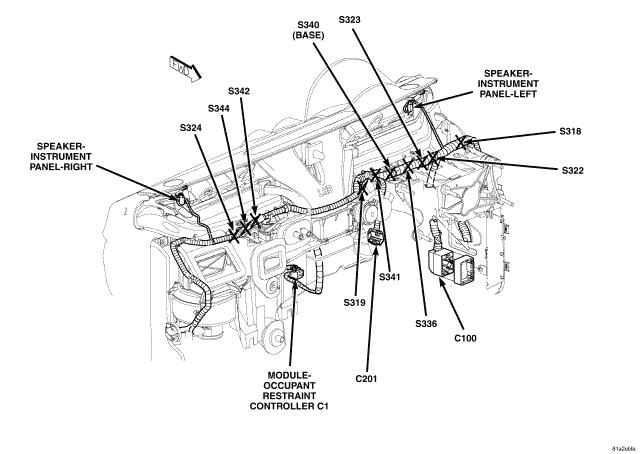

| Speaker-Instrument Panel-Left | - | Left Side of Instrument Panel | Fig 33, Fig 38. |
| Speaker-Instrument Panel-Right | - | Right Side of Instrument Panel | Fig 33, Fig 38. |
| Speaker-Left Front Door | - | Behind Left Front Door Panel | Fig 42. |

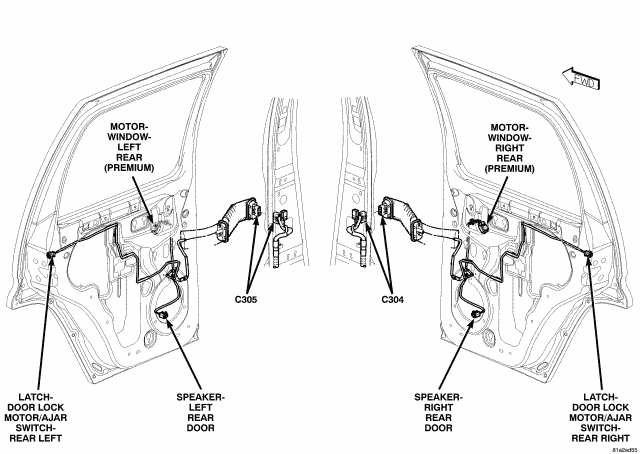

| Speaker-Left Rear Door (Premium) | In Left Rear Door | Fig 43. | |
| Speaker-Right Front Door | BK | Behind Right Front Door Panel | Fig 42. |
| Speaker-Right Rear Door (Premium) | - | In Right Rear Door | Fig 43. |

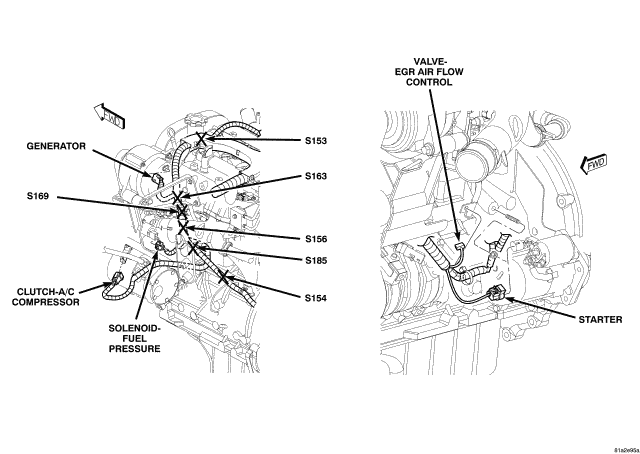

| Starter | At Starter | Fig 15, Fig 25, Fig 27. | |
| Starter-Eyelet | Right Front Side of Engine | N/S | |

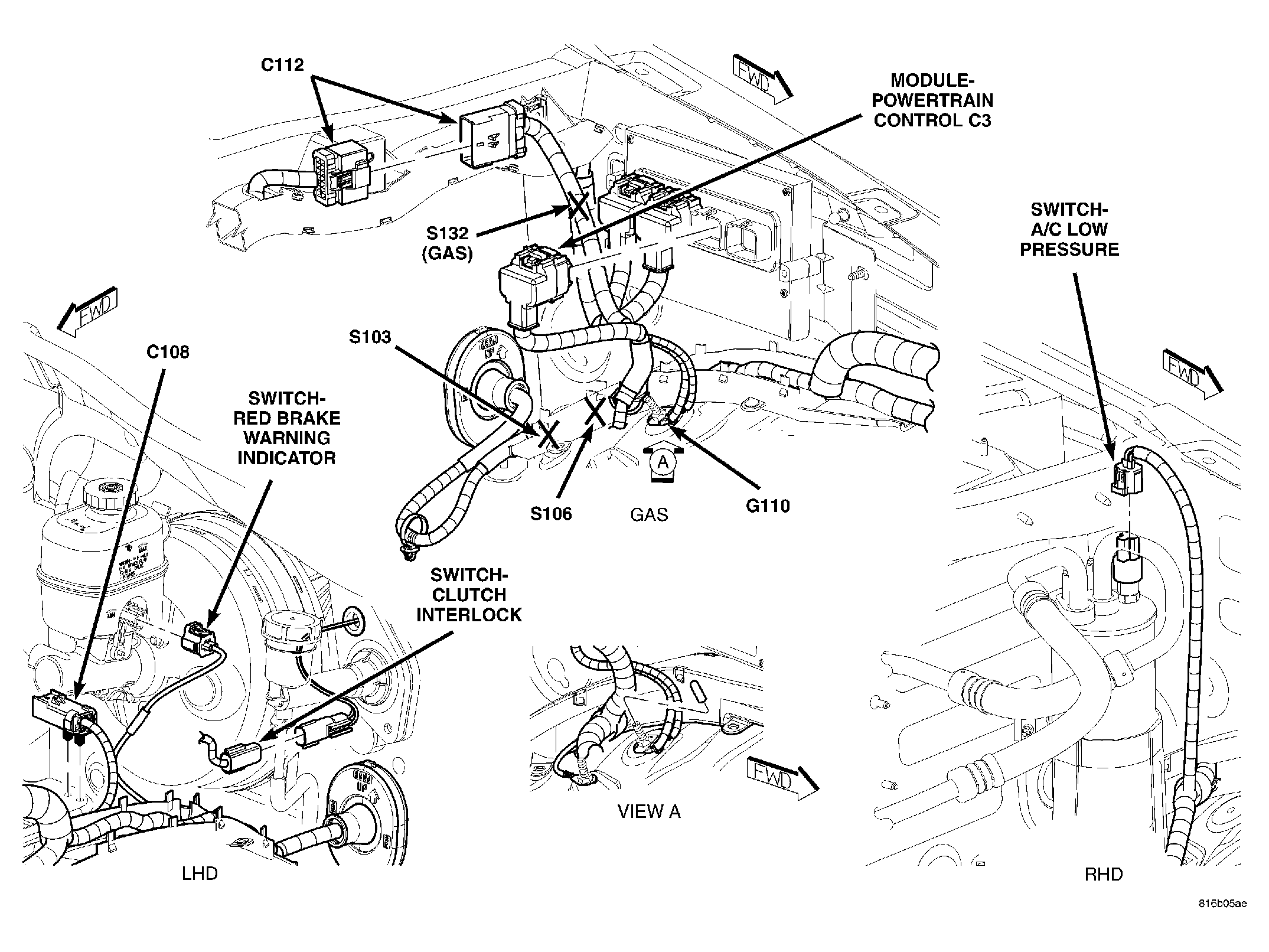

| Switch-A/C-Low Pressure (LHD) | GY | Right Rear Side of Engine Compartment | Fig 20. |
| Switch-A/C-Low Pressure (RHD) | GY | Left Rear Side of Engine Compartment | Fig 29. |

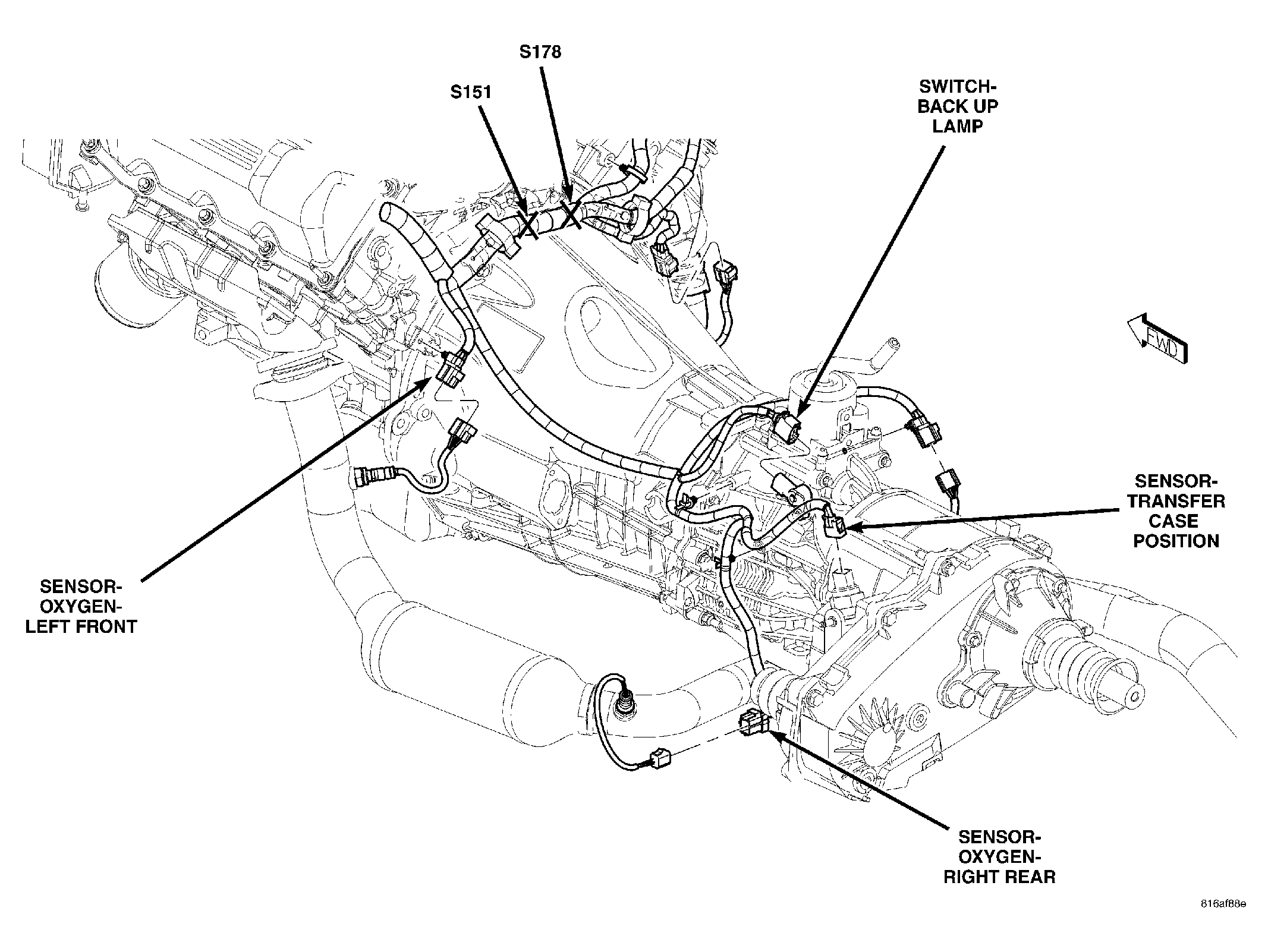

| Switch-Back Up Lamp (M/T) | BK | Left Side of Transmission | Fig 7, Fig 17. |
| Switch-Clutch Interlock(M/T LHD) | - | Left Rear Side of Transmission | Fig 29. |
| Switch-Clutch Interlock(M/T RHD) | - | Right Rear Side of Engine Compartment | Fig 21. |

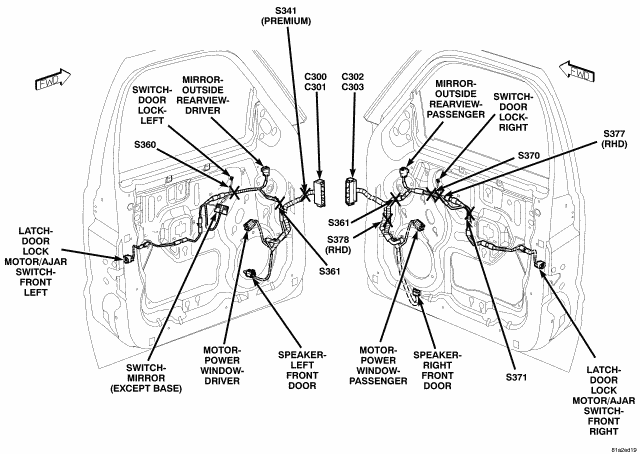

| Switch-Door Lock-Left (Except Base) | BK | In Left Front Door | Fig 42. |
| Switch-Door Lock-Right (Except Base) | BK | In Right Front Door | Fig 42. |
| Switch-ESP | - | Near Steering Column | N/S |
| Switch-EVAP System Monitor (Gas) | - | Near Fuel Tank | - |
| Switch-Flip-Up Glass Ajar | - | In Tailgate | Fig 51. |
| Switch-Flip-Up Glass Release | WT | In Tailgate | Fig 51. |
| Switch-Hazard/Combination Flasher | WT | On Steering Column | N/S |
| Switch-Headlamp Leveling (Export) | - | Center of Instrument Panel | N/S |
| Switch-Heated Seat-Driver (Highline) | BK | At Left Seat | N/S |
| Switch-Heated Seat-Passenger (Highline) | BK | At Right Seat | N/S |
| Switch-Hood Ajar (except Base) | - | Right Side of Engine Compartment | Fig 21. |
| Switch-Horn | - | At Steering Wheel | Fig 31. |
| Switch-Ignition | BK | At Steering Column | N/S |

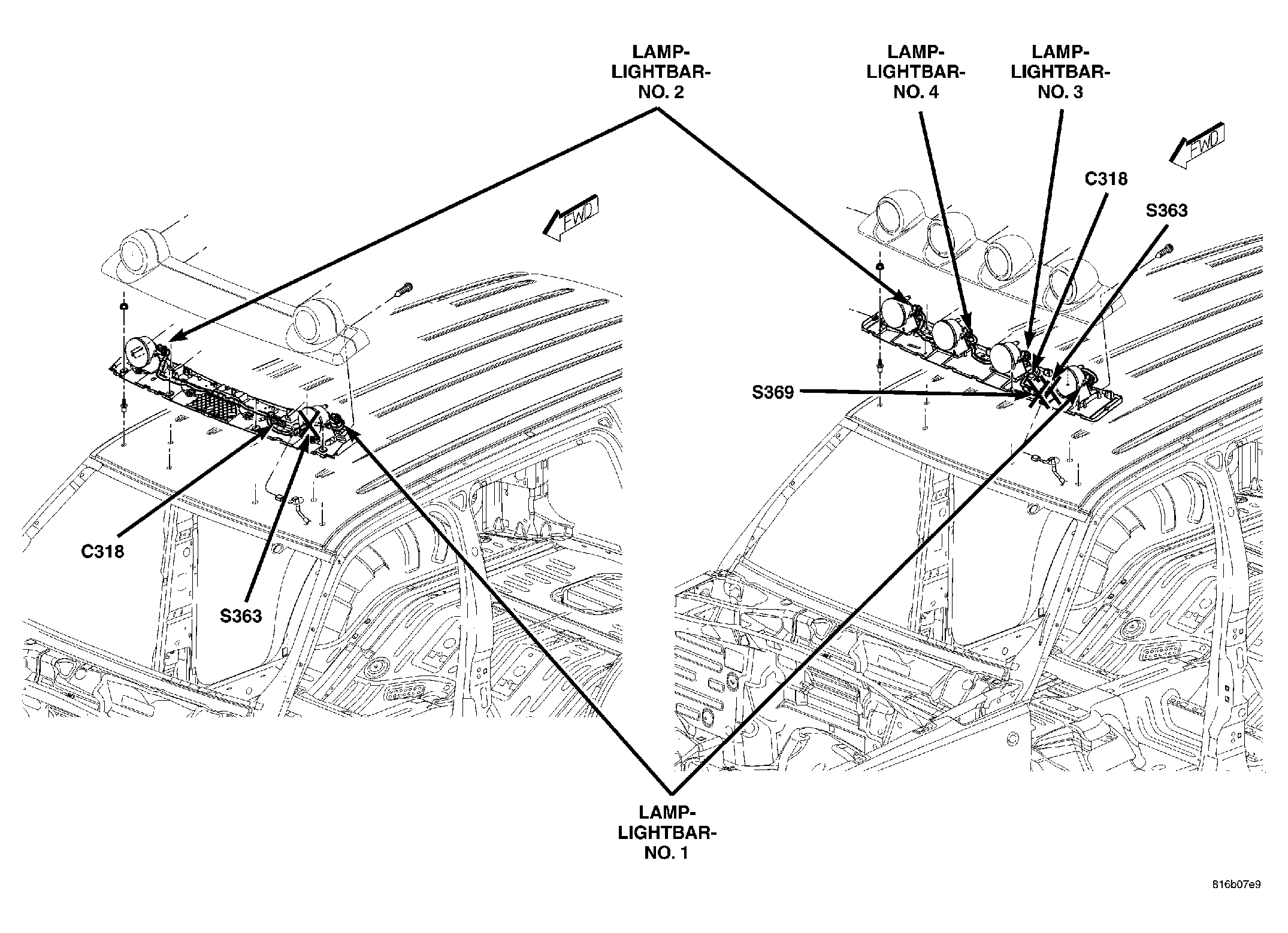

| Switch-Lightbar (Renegade) | - | Near Instrument Cluster | N/S |
| Switch-Mirror (Except Base) | WT | In Left Front Door | Fig 42. |
| Switch-Multifunction C1 | GY | At Steering Column | N/S |
| Switch-Multifunction C2 | GY | At Steering Column | N/S |

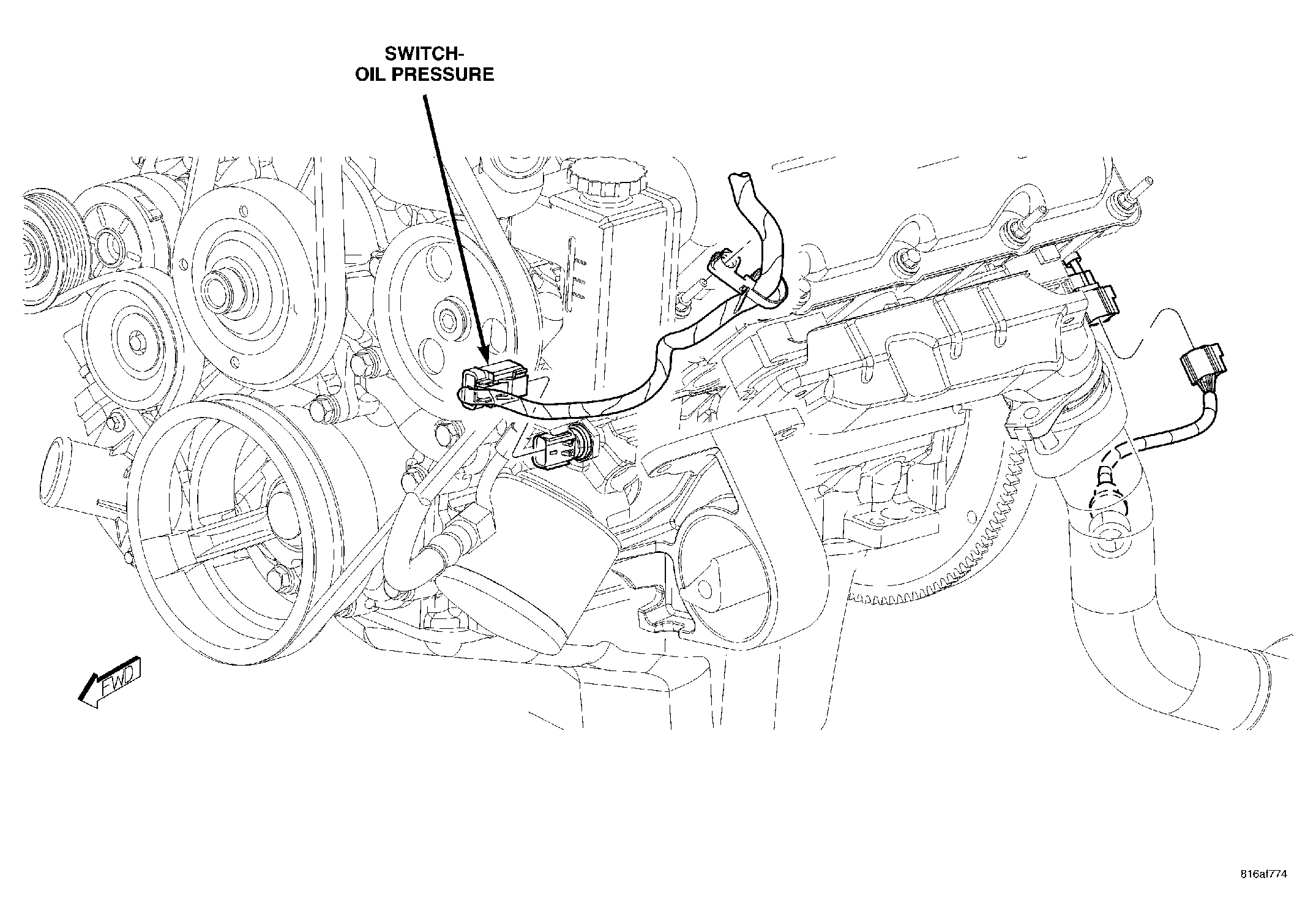

| Switch-Oil Pressure (Gas) | - | Left Front Side of Engine | Fig 3. |
| Switch-Park Brake | - | Center Console | Fig 37, Fig 41. |

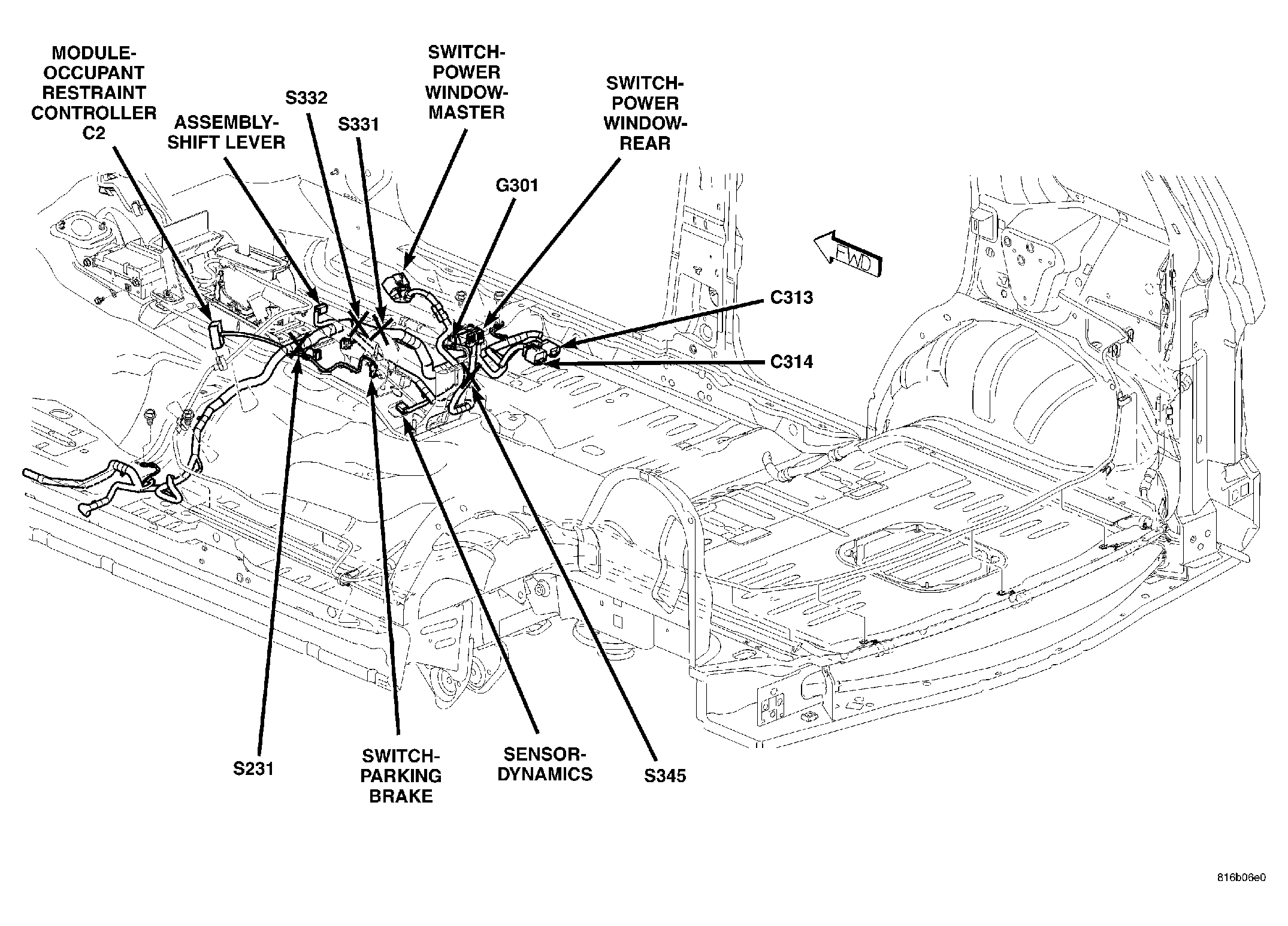

| Switch-Power Window-Master | LT GY | Center Console | Fig 37, Fig 41. |
| Switch-Power Window-Rear | - | Center Console | Fig 37, Fig 41. |
| Switch-Red Brake Warning Indicator (LHD) | - | Left Rear Side of Engine Compartment | Fig 29. |
| Switch-Red Brake Warning Indicator (RHD) | - | Right Rear Side of Engine Compartment | Fig 21. |
| Switch-Remote Radio-Left (Premium) | BK | On Steering Wheel | N/S |
| Switch-Remote Radio-Right (Premium) | BK | On Steering Wheel | N/S |
| Switch-Seat Belt-Driver | LG | At Driver Seat | N/S |
| Switch-Seat-Driver (Midline/Highline) | - | At Driver Seat | N/S |
| Switch-Seat-Passenger (Midline/Highline) | GN | At Passenger Seat | N/S |
| Switch-Speed Control-Left (Except Base) | BK | On Steering Wheel | Fig 31. |
| Switch-Speed Control-Right (Except Base) | BK | On Steering Wheel | Fig 31. |
| Switch-Stop Lamp | BK | At Brake Pedal | N/S |
| Switch-Sunroof | BK | Overhead Console | N/S |
| Switch-Washer Fluid Level | - | At Washer Fluid Reservoir | Fig 23. |
| Throttle Body (Gas) | - | At Throttle Body | N/S |
| Transducer-A/C Pressure | BK | Front Side of Engine | Fig 2. |
| Transponder-Tire Pressure-Left Front | - | Left Front Engine Compartment | Fig 24. |
| Transponder-Tire Pressure-Right Front | - | Right Front Engine Compartment | Fig 23. |
| Transponder-Tire Pressure-Right Rear | - | Right Rear Lower Body | Fig 49. |
| Valve-EGR Air Flow Control (Diesel) | - | Left Rear Engine | Fig 15. |
| Wiring-Electric Brake Provision | - | Left Side of Instrument Panel | Fig 36. |
| Wiring-Trailer Tow | BK | At Trailer Hitch | Fig 50, Fig 52. |
GROUNDS
| GROUND NUMBER | LOCATION | FIG. |
|---|---|---|
| G100 | Left Side of Engine Compartment | Fig 8, Fig 9, Fig 14. |

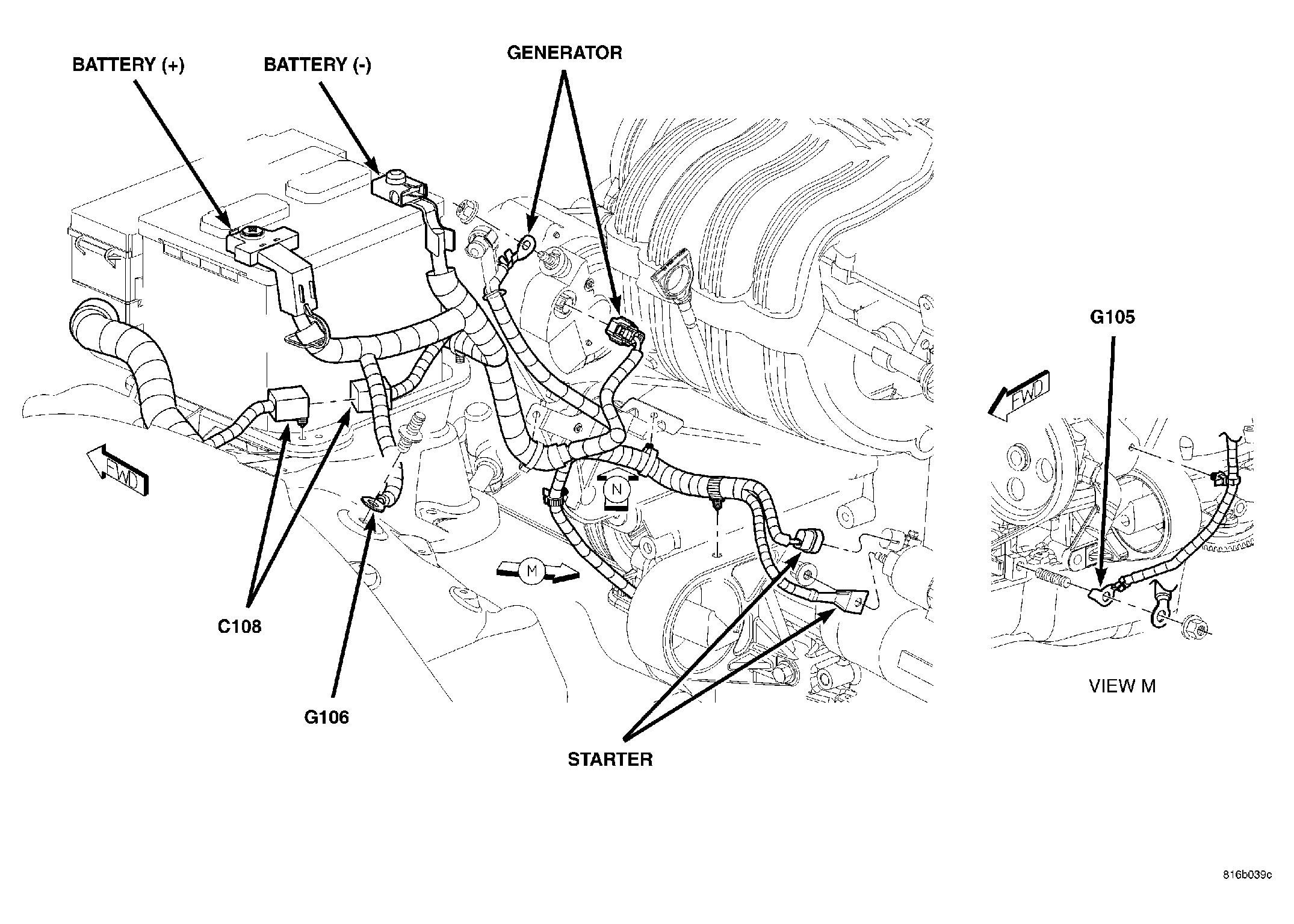

| G105 | Left Side of Engine Compartment | Fig 25, Fig 27. |
| G106 | Left Side of Engine Compartment | Fig 25, Fig 27. |
| G110 | Left Side of Engine Compartment | Fig 28, Fig 29. |

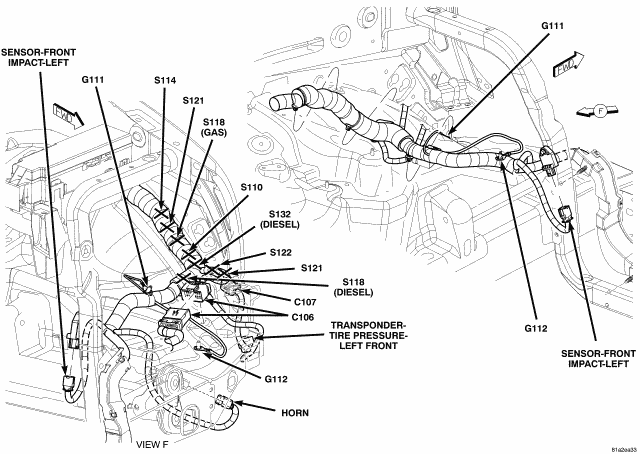

| G111 | Left Side of Engine Compartment | Fig 24. |
| G112 | Left Front Side of Engine Compartment | Fig 24. |
| G200 | Near Body Control Module | N/S |
| G202 | Left Kick Panel (Black Connector) | N/S |
| G300 | Left Front Corner of Driver Seat, Under Carpet | Fig 36, Fig 37, Fig 39. |
| G301 | Under Carpet at Front Center of Driver Seat | Fig 37, Fig 39, Fig 41. |
| G302 | Right Front Seat | Fig 35, Fig 40. |
| G303 | Left Rear Quarter Panel | Fig 44. |
| G304 | Right Rear Lower Quarter | Fig 49. |
| G350 | Body Near Left B-Pillar | Fig 54. |
SPLICES
| SPLICE NUMBER | LOCATION | FIG. |
|---|---|---|
| S101 | Near T/O to Power Distribution Center | Fig 28. |
| S103 (Diesel) | Right Side Engine Compartment | Fig 23. |
| S103 (Gas) | Left Rear Engine Compartment | Fig 29. |
| S104 | Rear Engine Compartment | Fig 13. |
| S105 | In T/O for C100 | Fig 30. |
| S106 | In T/O for C100 | Fig 29. |
| S108 | Near T/O for C106 | N/S |
| S109 | In Trough Near T/O for High Note Horn | Fig 23. |
| S110 | Near T/O for C106 | Fig 24, Fig 47. |
| S111 | In Trough Near T/O for High Note Horn | Fig 23. |
| S113 (LHD) | In T/O for C100 | N/S |
| S114 | Left Front Engine Compartment | Fig 24. |
| S115 | Near T/O for Power Distribution Center | Fig 28. |
| S116 | Overhead Harness | N/S |
| S117 | Right Side Engine Compartment | Fig 23. |
| S118 | Left Front Engine Compartment | Fig 24. |
| S119 | Right Front Lower Engine Compartment | Fig 23. |
| S121 | Left Front Engine Compartment | Fig 24. |
| S122 | Left Front Engine Compartment | Fig 24. |
| S123 | In Trough, Front of Engine Compartment | N/S |

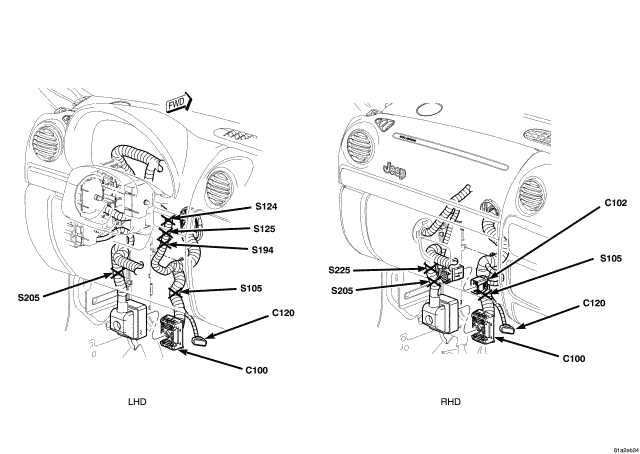

| S124 | In T/O for Junction Block C3 | Fig 30. |
| S125 | In T/O for Junction Block C3 | Fig 30. |
| S126 (Gas) | Right Side Engine Compartment | Fig 23. |
| S127 | Near T/O for Power Distribution Center | Fig 28. |
| S130 | Near T/O for Left Headlamp | N/S |
| S131 | In T/O for Right Headlamp | N/S |
| S132 (Diesel) | Left Front Engine Compartment | Fig 24. |
| S132 (Gas) | In T/O for C112 | Fig 29. |

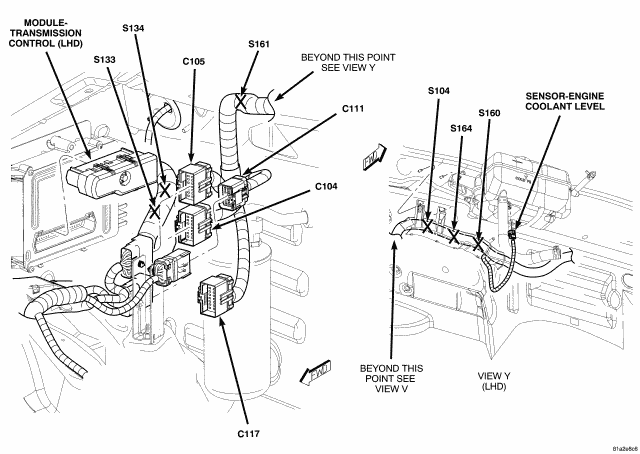

| S133 | In T/O for Transmission Control Module | Fig 13, Fig 14. |
| S134 | In T/O for Transmission Control Module | Fig 13, Fig 14. |
| S136 | Lower Front Engine Compartment | Fig 23. |
| S137 | Lower Front Engine Compartment | Fig 23. |
| S141 | Near T/O for Left Fog Lamp | N/S |
| S142 | Near T/O for Left Front Park/Turn Signal Lamp | N/S |
| S144 | Near T/O for Left Fog Lamp | N/S |
| S145 | Near T/O for Right Front Park/Turn Signal Lamp | N/S |
| S146 | Right Side Engine Compartment | N/S |
| S149 | Front Lighting Harness | N/S |
| S150 | Right Side Engine Compartment | Fig 21. |
| S151 (3.7L) | Rear of Engine | Fig 5, Fig 6, Fig 7. |
| S151 (Diesel) | In Trough Near T/O for Accelerator Pedal Position Sensor | N/S |
| S152 | In Trough Near T/O for Fuel Injector No. 4 | Fig 2. |
| S153 (3.7L) | Right Front Engine | Fig 2, Fig 4. |
| S153 (Diesel) | In Trough Near T/O for Generator | Fig 15, Fig 19. |
| S154 | Near T/O for IAC Motor | Fig 15. |
| S155 | Near T/O for Knock Sensor | Fig 5. |
| S156 (3.7L) | Near T/O for Powertrain Control Module C1 | N/S |
| S156 (Diesel) | Left Side Engine | Fig 15. |
| S157 | Near T/O for Oxygen Sensor 1/1 Upstream | Fig 5. |
| S158 | In Trough Near T/O for C112 | N/S |
| S159 | Near T/O for Knock Sensor | N/S |
| S160 (3.7L) | In T/O for C105 | Fig 8, Fig 10. |
| S160 (Diesel) | In T/O for Transmission Control Module | Fig 13. |
| S161 (LHD) | Right Rear Engine Compartment | Fig 13. |
| S161 (RHD) | In T/O for Transmission Control Module | Fig 13, Fig 14. |
| S163 (3.7L) | Left Rear Engine Compartment | Fig 8. |
| S163 (Diesel) | Near T/O for Generator | Fig 15. |
| S164 | In Trough on Right Rear Side of Engine Compartment | Fig 8, Fig 13. |
| S166 | Near T/O for G100 | Fig 8. |
| S167 | Rear Engine Compartment | Fig 14. |
| S168 (3.7L) | Near T/O for Fuel Injector No. 6 | Fig 2. |
| S169 (3.7L) | Near T/O for Oxygen Sensor 1/1 Upstream | N/S |
| S169 (Diesel) | Near T/O for Generator | Fig 15. |
| S172 | In T/O for VLP Assembly | Fig 5. |
| S175 | In Trough on Top of Engine | Fig 17, Fig 19. |
| S178 | Near T/O for Oxygen Sensor 2/2 Downstream | Fig 5, Fig 6, Fig 7. |
| S185 | Near T/O for Fuel Pressure Solenoid | Fig 15. |
| S194 | In T/O for Junction Block C3 | Fig 30. |
| S200 | Near T/O for C201 | N/S |
| S201 | Near T/O for Left Instrument Panel Lamp | N/S |
| S202 (LHD) | Left Side Body Near G301 | Fig 36. |
| S202 (RHD) | Floor Near Right Front Door | Fig 40. |
| S203 (RHD) | Near T/O for Blend Door Actuator | N/S |
| S204 | Near T/O for Data Link Connector | N/S |
| S205 | In T/O for C100 | Fig 30. |
| S206 | Near T/O for Multifunction Switch C2 | N/S |
| S207 | In T/O for C100 | N/S |
| S209 | Instrument Panel | N/S |
| S210 | In T/O for Steering Angle Sensor | N/S |
| S211 | Fuel Tank Harness Near NVLD T/O | Fig 54. |
| S212 | Near T/O for Diagnostic Junction Port | N/S |
| S214 | Near T/O for Airbag Control Module C1 (ORC C1) | N/S |
| S215 | Near T/O for Multifunction Switch C2 | N/S |
| S216 | In T/O for Instrument Cluster | N/S |
| S217 | Near T/O for Multifunction Switch C2 | N/S |
| S218 | Near T/O for Multifunction Switch C2 | N/S |
| S219 | In T/O for Junction Block C3 | N/S |
| S220 | In T/O for Junction Block C3 | N/S |
| S221 (RHD) | In T/O for IP Side of C120 | N/S |
| S222 | In T/O for Steering Angle Sensor | N/S |
| S225 (LHD) | Near T/O for G203 | N/S |
| S225 (RHD) | In T/O for C100 | Fig 30. |
| S226 | Instrument Panel | N/S |
| S227 (RHD) | In T/O for C120 (IP Side) | N/S |
| S229 | Instrument Panel | N/S |
| S231 | Near T/O for Park Brake Switch | Fig 41. |
| S235 | Instrument Panel | N/S |
| S236 | In Steering Wheel | Fig 31. |
| S237 | In Steering Wheel | Fig 31. |
| S240 (RHD) | Near T/O for Blend Door Actuator | N/S |
| S300 (LHD) | Near T/O for C309 | Fig 44. |
| S300 (RHD) | Near T/O for C310 | Fig 49. |
| S301 | In T/O For Radio C1 | N/S |
| S302 | Near T/O for C307 | Fig 44. |
| S303 (LHD) | Near T/O for Shifter Assembly | Fig 37. |
| S303 (RHD) | Floor Near Right Front Door | Fig 40. |
| S304 | Near T/O for License Lamp | Fig 49. |
| S305 | Driver Door Harness | N/S |
| S306 (LHD) | Near T/O for Junction Block C2 | Fig 50. |
| S306 (RHD) | In T/O for C319 | Fig 49. |
| S307 | Passenger Door Harness | N/S |
| S308 (LHD) | In T/O for Rear Power Outlet | N/S |
| S308 (RHD) | Near T/O for Rear Power Outlet | N/S |
| S309 | Passenger Door Harness | N/S |
| S310 | Near T/O for C303 | Fig 49. |
| S311 | In T/O for Radio C1 | N/S |
| S312 | Near T/O for G330 | Fig 49. |
| S313 | In T/O for Trailer Tow Relays | Fig 50. |
| S314 | In T/O for Trailer Tow Relays | Fig 50. |
| S315 | Left Steering Wheel | Fig 31. |
| S316 | In Steering Wheel | Fig 31. |
| S317 | Right Steering Wheel | Fig 31. |
| S318 (LHD) | Near T/O for Left Instrument Panel Speaker | Fig 33, Fig 36. |
| S318 (RHD) | Floor Near Right Front Door | Fig 40. |
| S319 (LHD) | Near T/O for C201 | Fig 33. |
| S319 (RHD) | Near T/O for Left Instrument Panel | Fig 38. |
| S320 | Driver Door Harness | N/S |
| S321 | Driver Door Harness | N/S |
| S322 | Near T/O for Left Instrument Panel | Fig 33, Fig 38. |
| S323 (LHD) | Near T/O for Left Instrument Panel | Fig 33. |
| S323 (RHD) | Near T/O for Right Instrument Panel Speaker | Fig 38. |
| S324 (Premium) | Near T/O for Right Instrument Panel Speaker | Fig 33, Fig 38. |
| S325 | Passenger Door Harness | N/S |
| S326 | Near T/O for Heated Seat Module | N/S |
| S327 | Near T/O for Left Heated Seat Assembly | N/S |
| S328 | In T/O for Heated Seat Module | N/S |
| S329 | Near T/O for Right Heated Seat Switch | N/S |
| S331 | Under Carpet Near Driver Seat Right Front Fastener | Fig 37, Fig 41. |
| S332 | Under Carpet Near Driver Seat Right Front Fastener | Fig 37, Fig 41. |
| S333 | Near Driver Seat Belt Tensioner | Fig 36. |
| S334 | Below Right B-Pillar | Fig 35, Fig 40. |
| S336 (LHD) | Near T/O for Left Instrument Panel | Fig 33. |
| S336 (RHD) | Near T/O for Right Instrument Panel Speaker | Fig 38. |
| S340 (Base) | Near T/O for C201 | Fig 33. |
| S341 | Near T/O for C201 | Fig 33, Fig 42. |
| S342 (Base) | Near T/O for Right Instrument Panel Speaker | Fig 33. |
| S344 (Base) | Near T/O for Right Instrument Panel Speaker | Fig 33. |
| S345 | Center Console | Fig 37, Fig 41. |
| S346 | In T/O for Trailer Tow Relays | Fig 50. |
| S347 | Near T/O for Right Tail/Stop Lamp | Fig 49. |
| S348 | Near T/O for Right Tail/Stop Lamp | Fig 49. |
| S349 | Near T/O for License Lamp | Fig 49. |
| S350 | Rear Fascia Harness | N/S |
| S352 | In T/O for Rear Window Defogger | Fig 51. |
| S353 | In T/O for Radio C2 | N/S |
| S354 | In T/O for CD Changer | Fig 46. |
| S355 | In T/O for Radio C2 | N/S |
| S356 | Near T/O for Center High Mounted Stop Lamp | Fig 51. |
| S358 | Center Instrument Panel | Fig 38. |
| S360 | Near T/O for Left Power Mirror | Fig 42. |
| S361 | Near T/O for Left Power Mirror | Fig 42. |
| S363 | Left Side Lightbar | Fig 53. |
| S365 | Driver Door Harness | N/S |
| S366 | Driver Door Harness | N/S |
| S369 | Left Side Lightbar | Fig 53. |
| S370 | Near T/O for Right Power Mirror | Fig 42. |
| S371 | Near T/O for Right Door Lock Switch | Fig 42. |
| S372 | Lower Front Engine Compartment | Fig 23. |
| S373 | Right Front Lower Engine Compartment | Fig 23. |
| S377 (RHD) | Near T/O for Right Door Lock Switch | Fig 42. |
| S378 (RHD) | Near T/O for Right Front Power Window Motor | Fig 42. |
| S380 | Near T/O for Rear Wiper Motor | Fig 51. |
| S381 | Near T/O for Tailgate Cylinder Lock Switch | Fig 51. |
| S382 | Near T/O for License Lamp | Fig 51. |
| S390 | Near T/O for Intrusion Sensor | N/S |
| S391 | Near T/O for Left Visor/Vanity Lamp | N/S |
| S392 | Near T/O for Left Visor/Vanity Lamp | N/S |
| S393 | Near T/O for Intrusion Sensor | N/S |
| S394 | Near T/O for Rear Map/Reading Lamp | N/S |
| S395 | Neat T/O for Rear Map/Reading Lamp | N/S |
