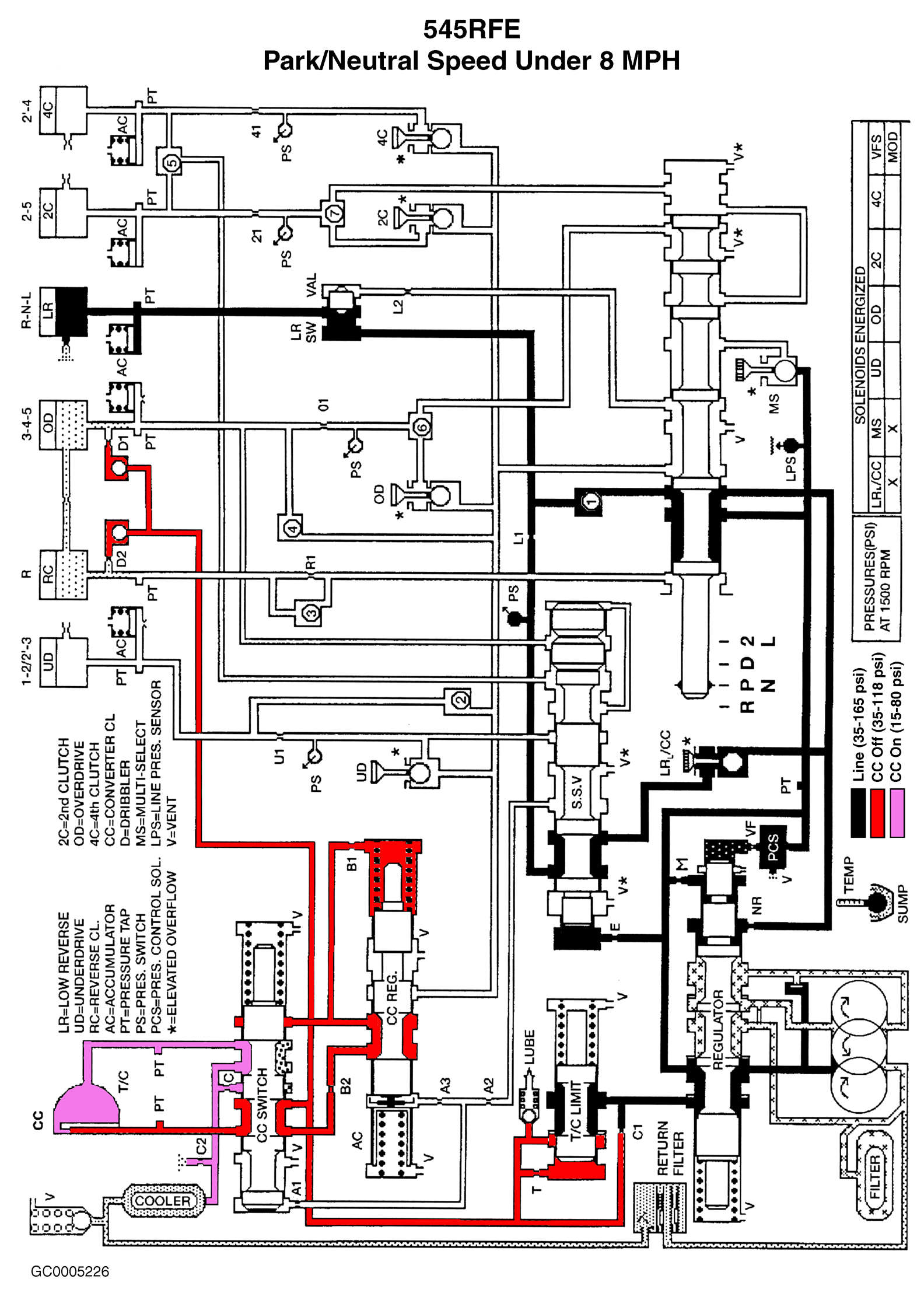

Fig 1: Hydraulic Flow In Park/Neutral
Courtesy of DAIMLERCHRYSLER CORP.

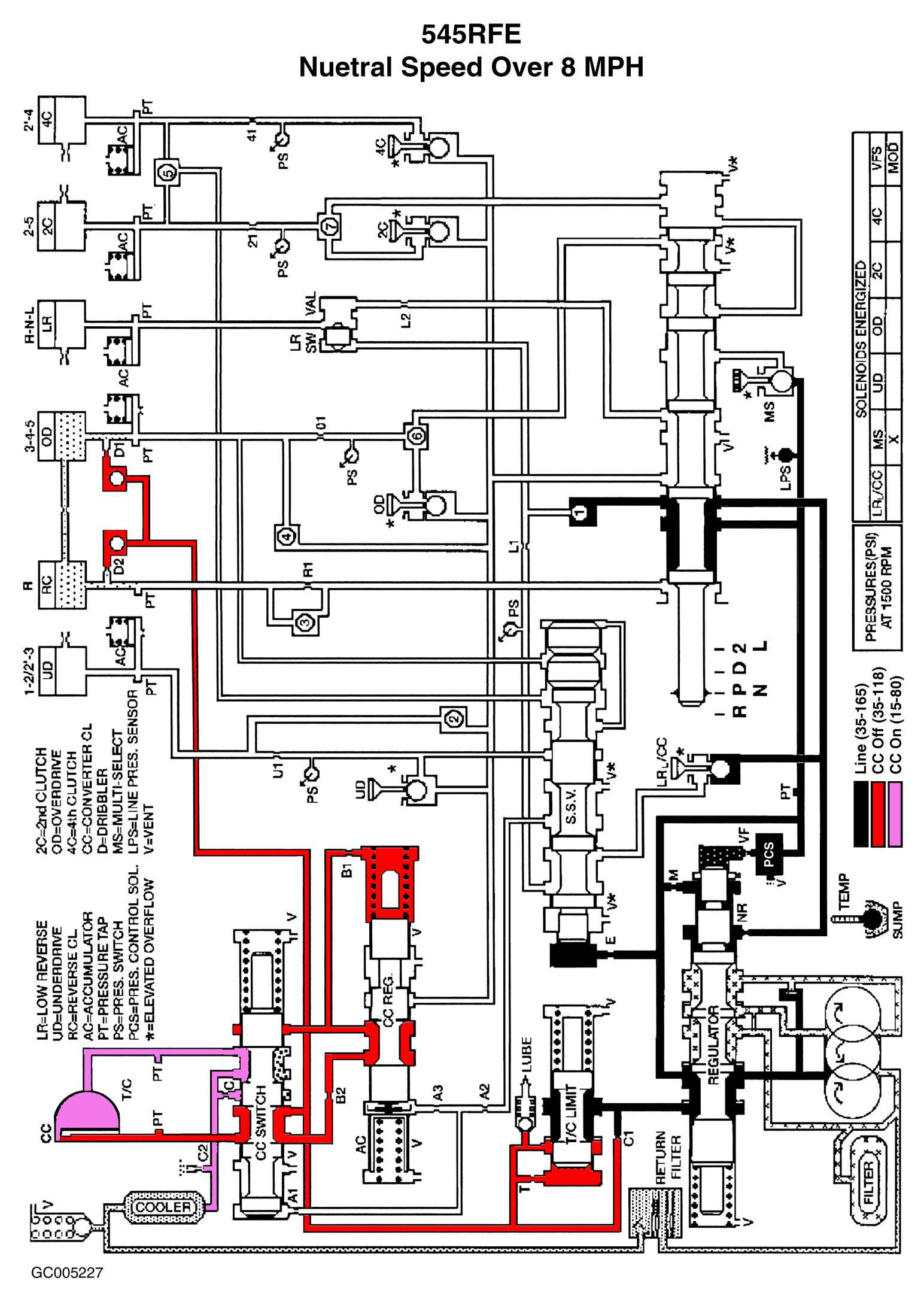

Fig 2: Hydraulic Flow In Neutral Over 8 MPH
Courtesy of DAIMLERCHRYSLER CORP.

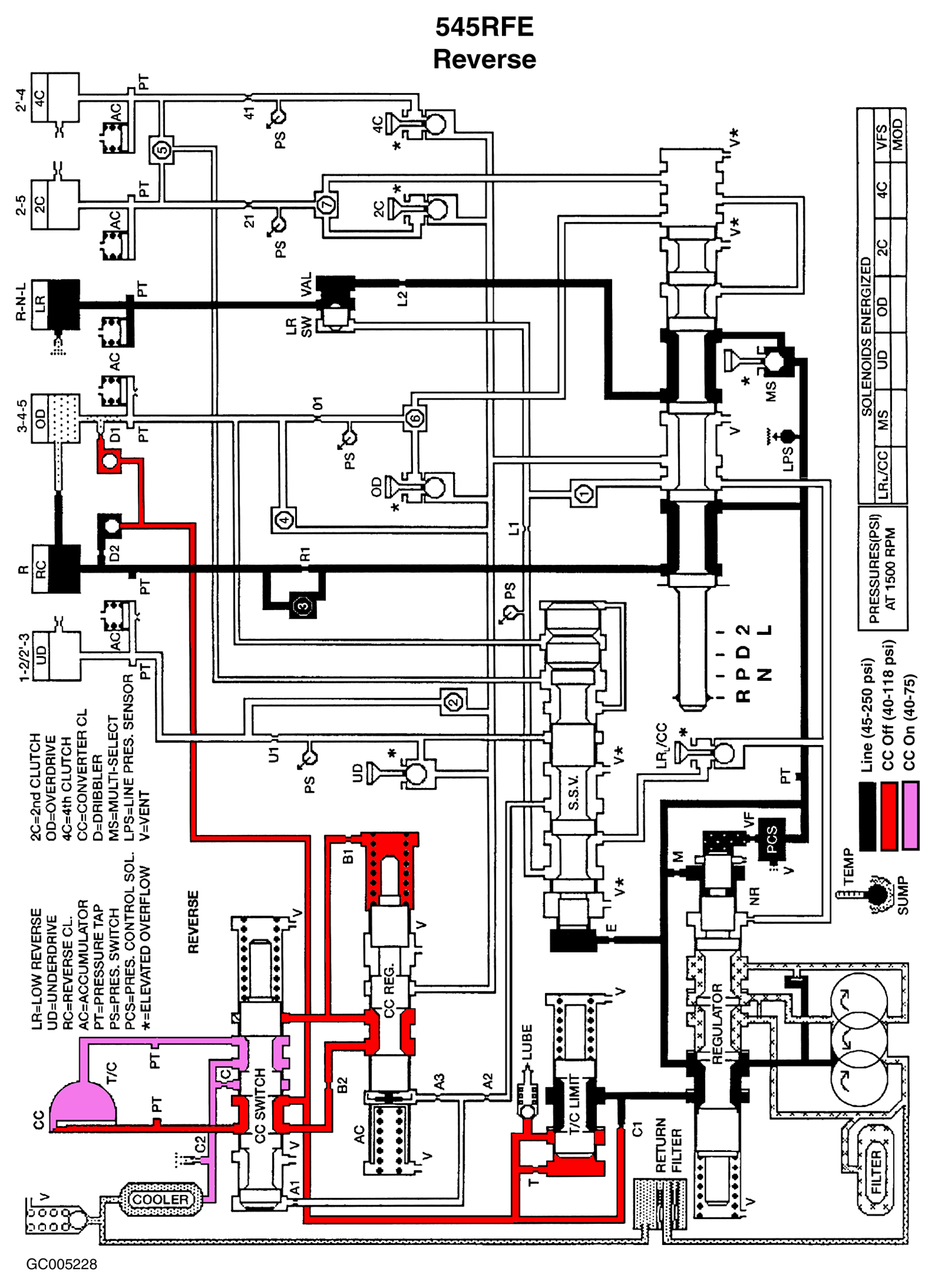

Fig 3: Hydraulic Flow In Reverse
Courtesy of DAIMLERCHRYSLER CORP.

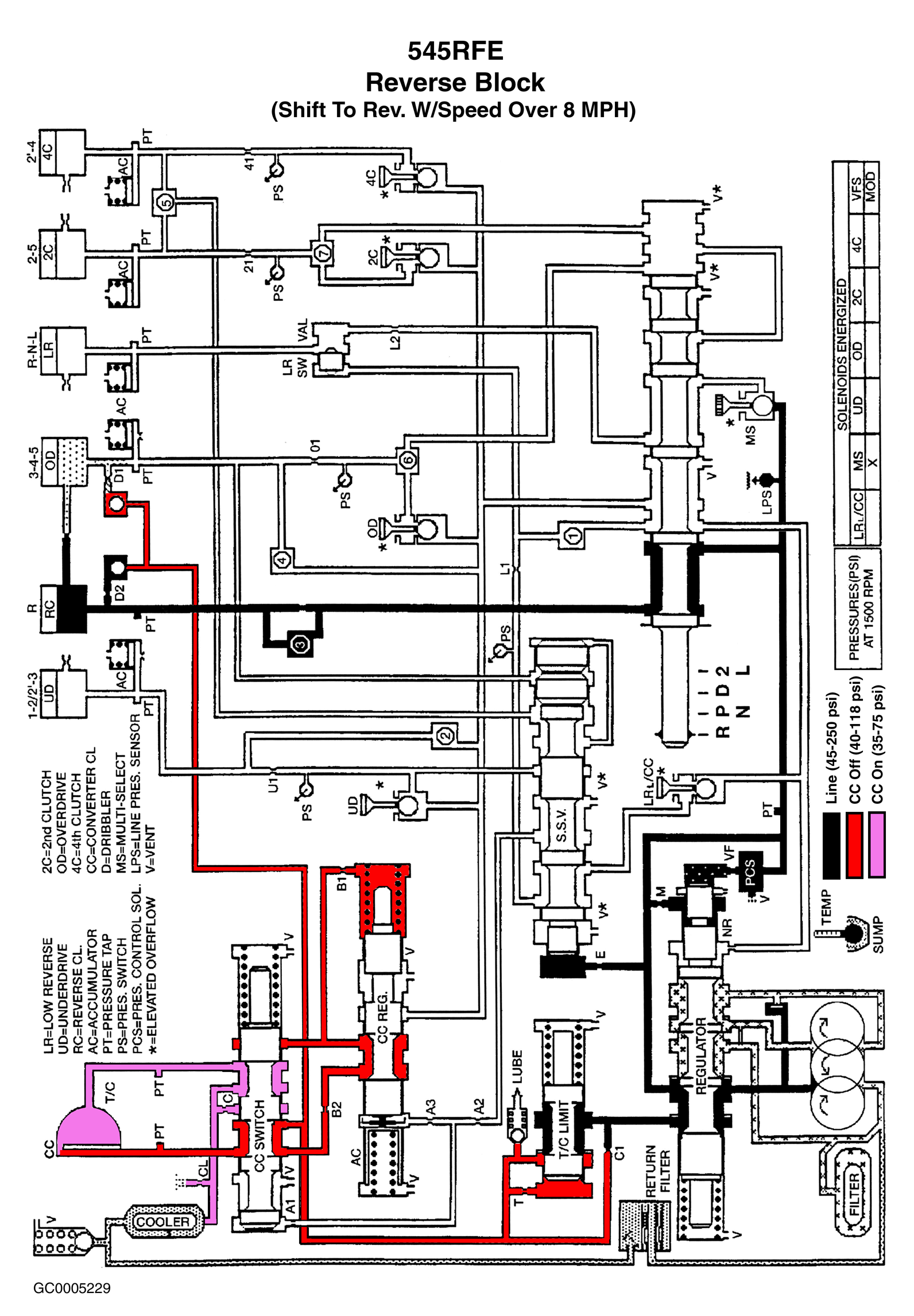

Fig 4: Hydraulic Flow In Reverse Block
Courtesy of DAIMLERCHRYSLER CORP.

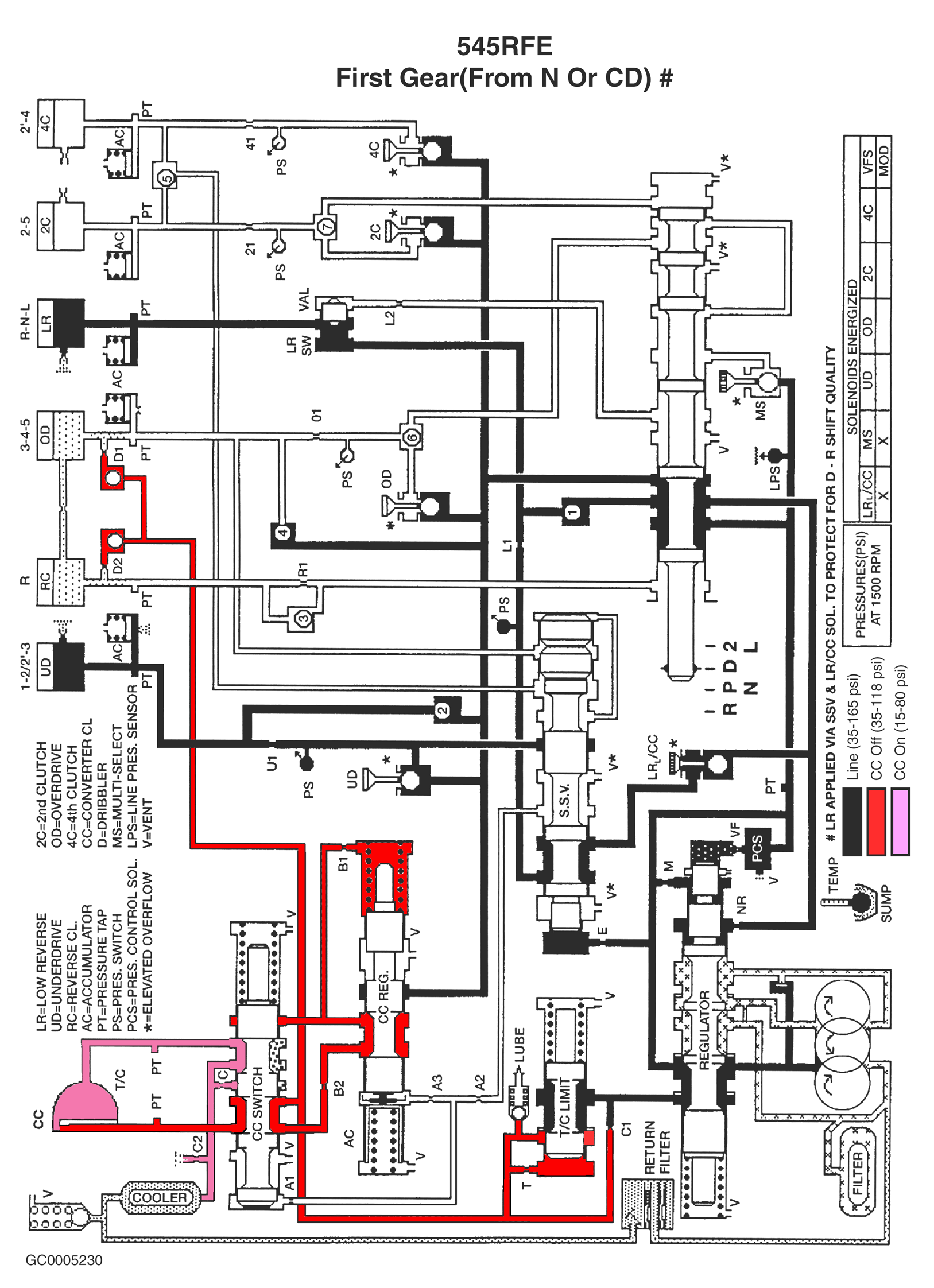

Fig 5: Hydraulic Flow In First Gear (from N or OD)
Courtesy of DAIMLERCHRYSLER CORP.

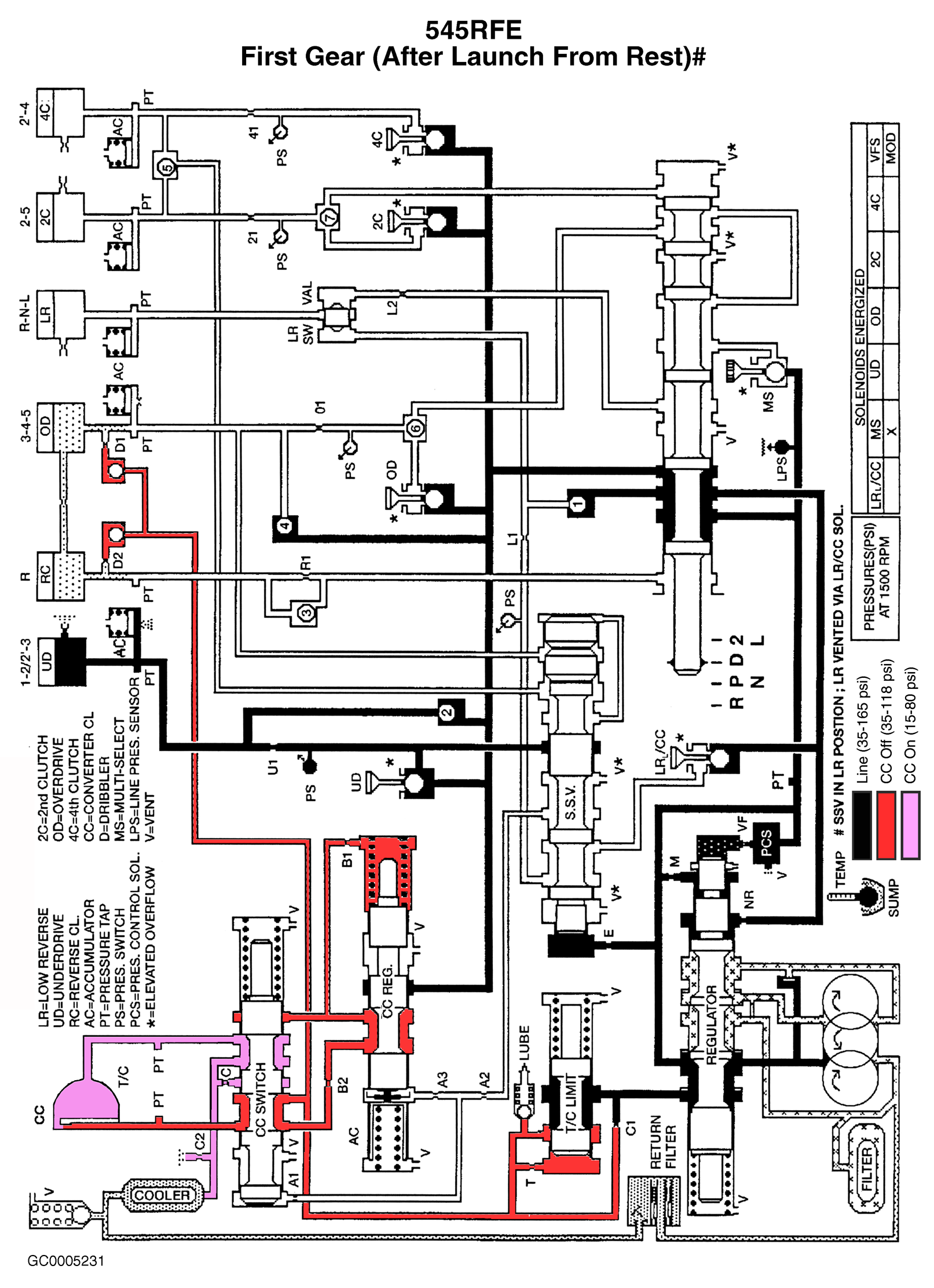

Fig 6: Hydraulic Flow In First Gear (After Launch from Rest)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 7: Hydraulic Flow In First Gear (from K/D)
Courtesy of DAIMLERCHRYSLER CORP.

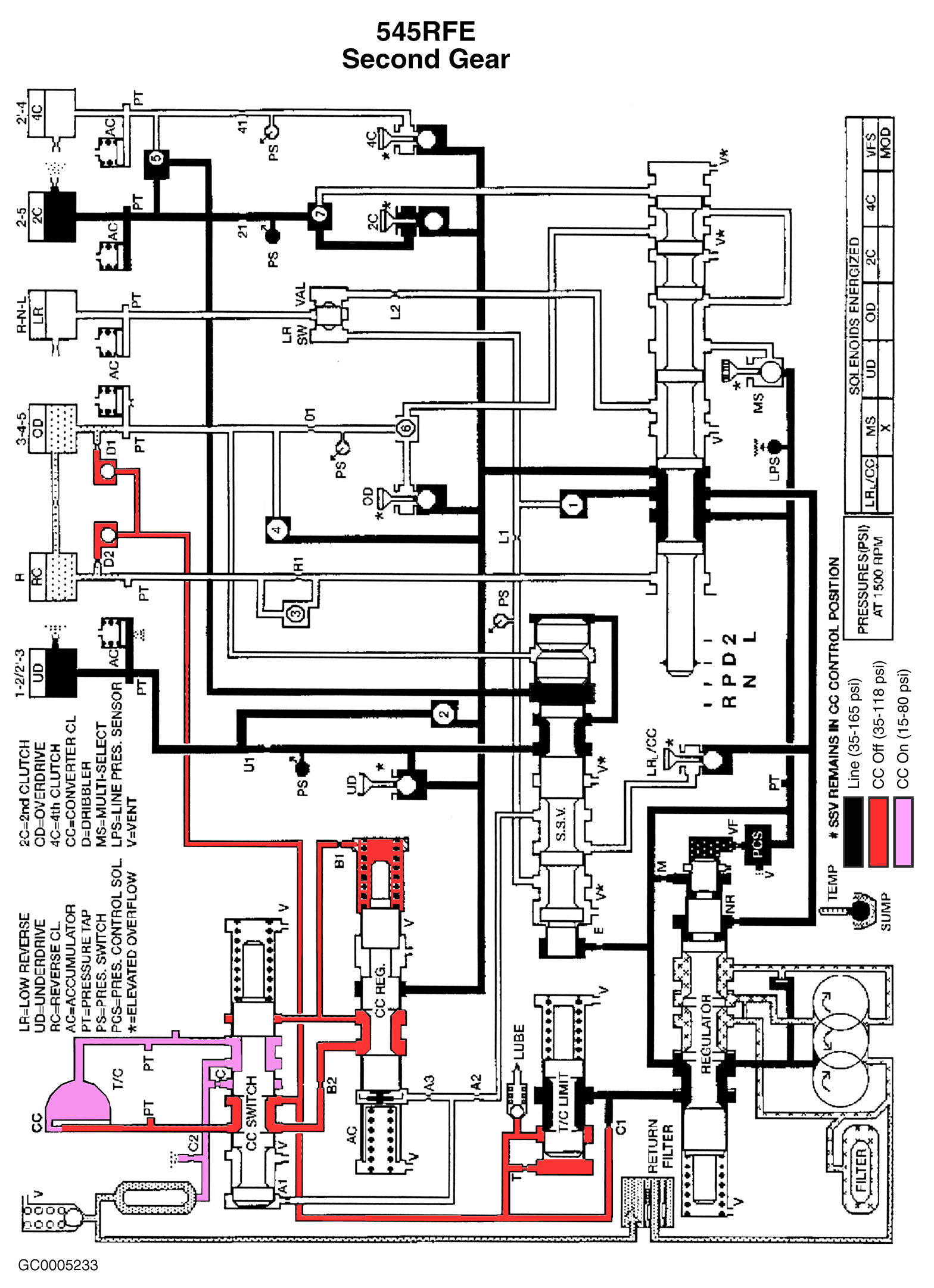

Fig 8: Hydraulic Flow In Second Gear
Courtesy of DAIMLERCHRYSLER CORP.

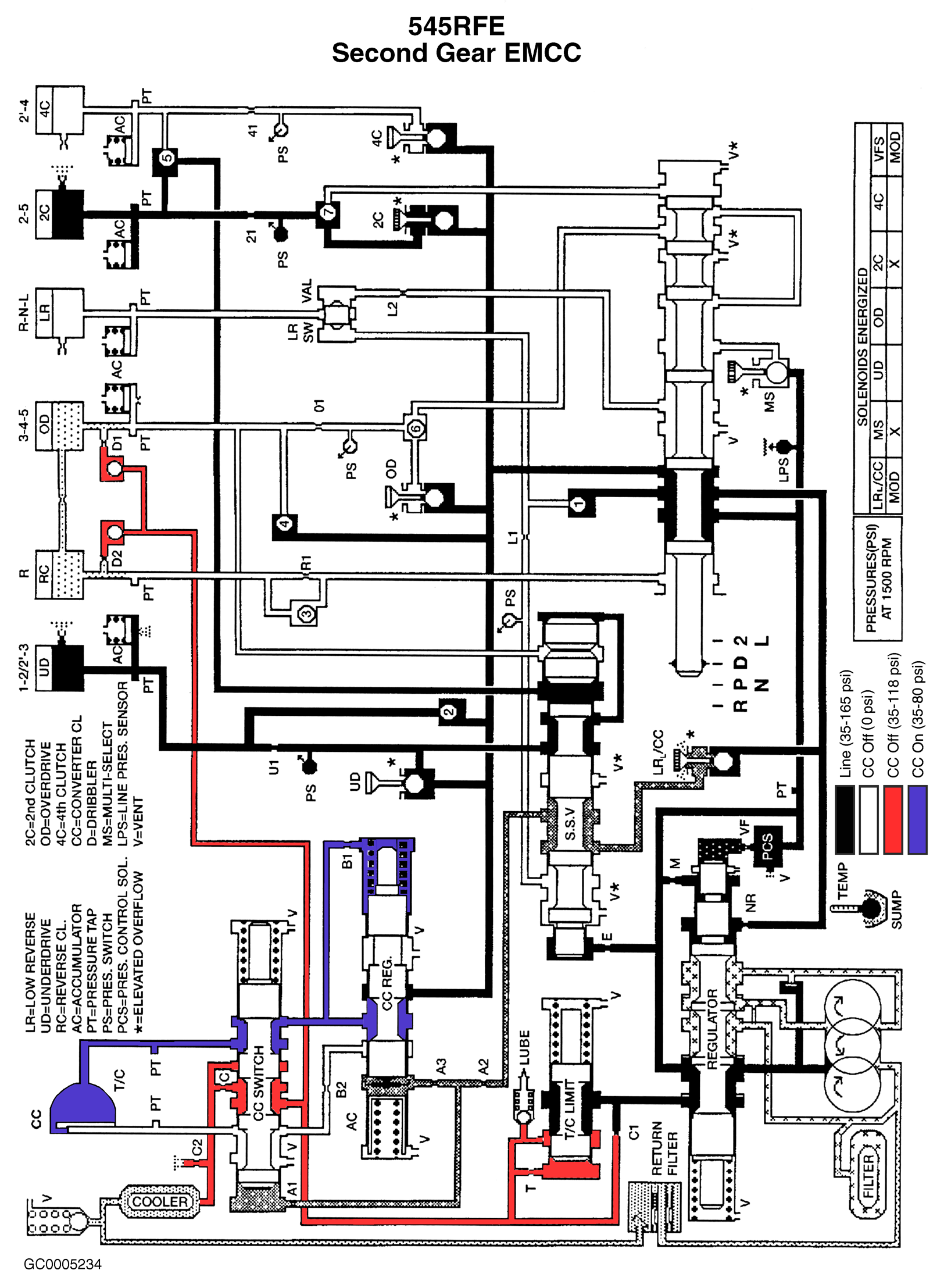

Fig 9: Hydraulic Flow In Second Gear EMCC
Courtesy of DAIMLERCHRYSLER CORP.

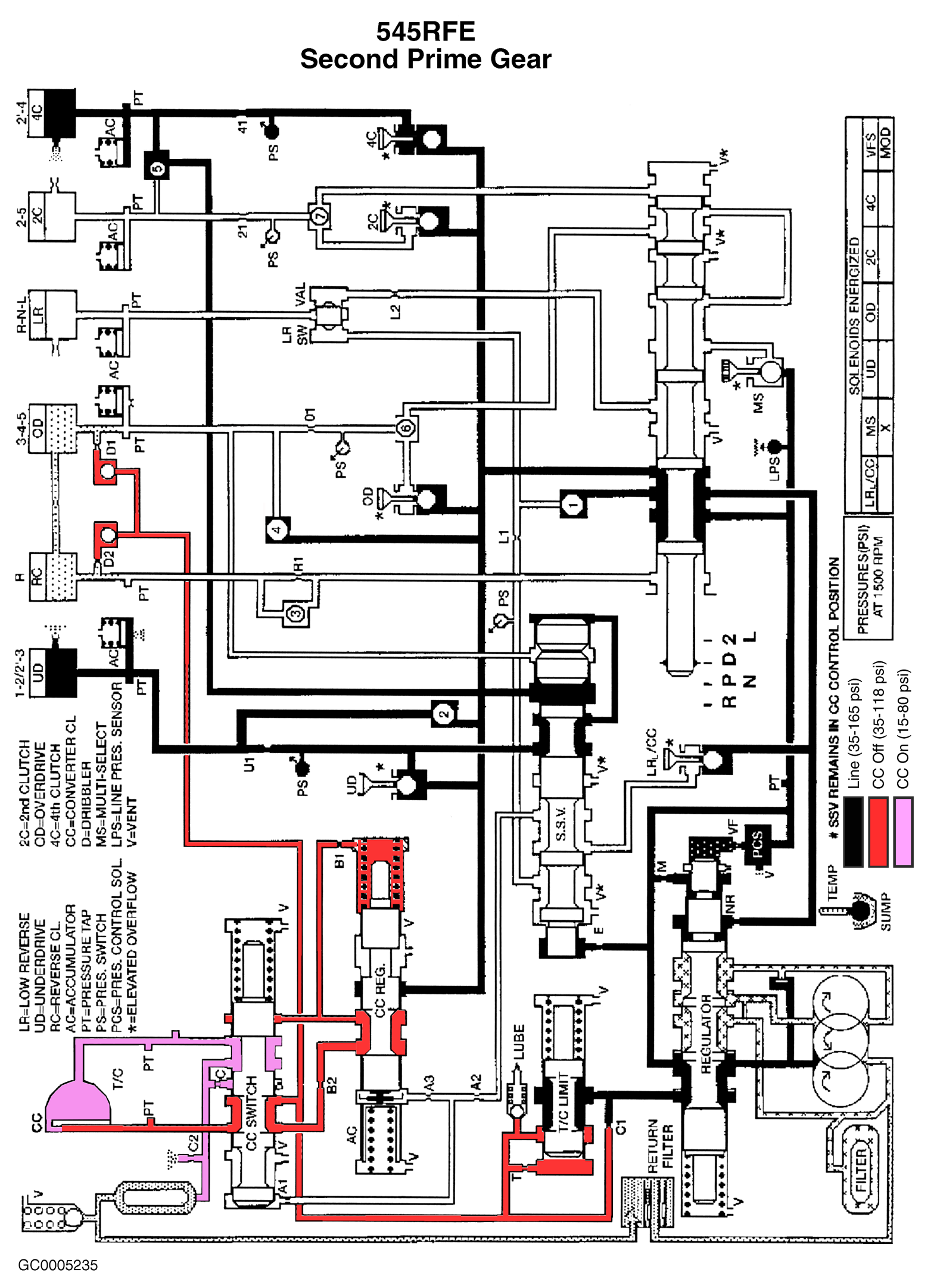

Fig 10: Hydraulic Flow In Second Prime Gear
Courtesy of DAIMLERCHRYSLER CORP.

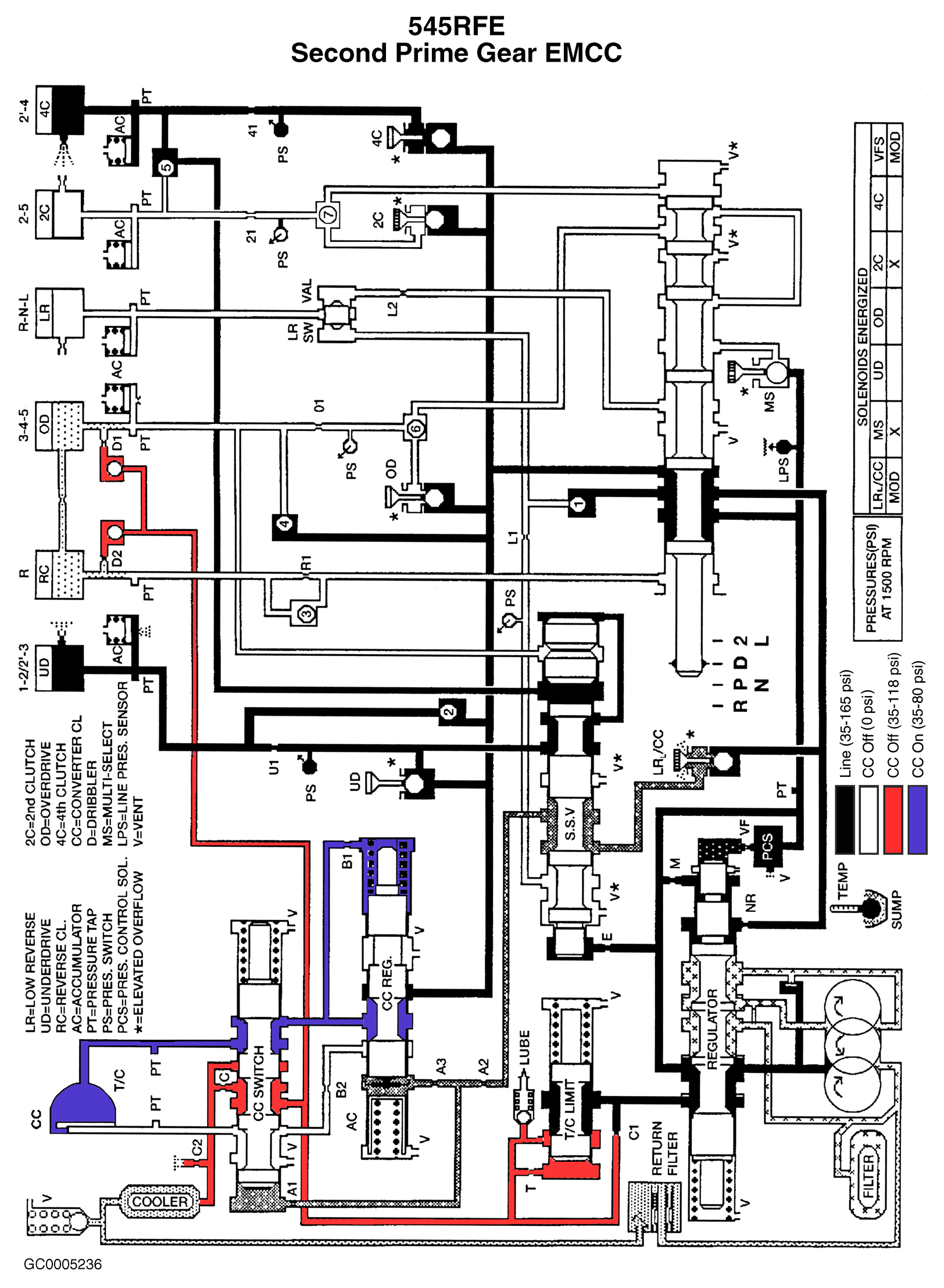

Fig 11: Hydraulic Flow In Second Prime Gear EMCC
Courtesy of DAIMLERCHRYSLER CORP.

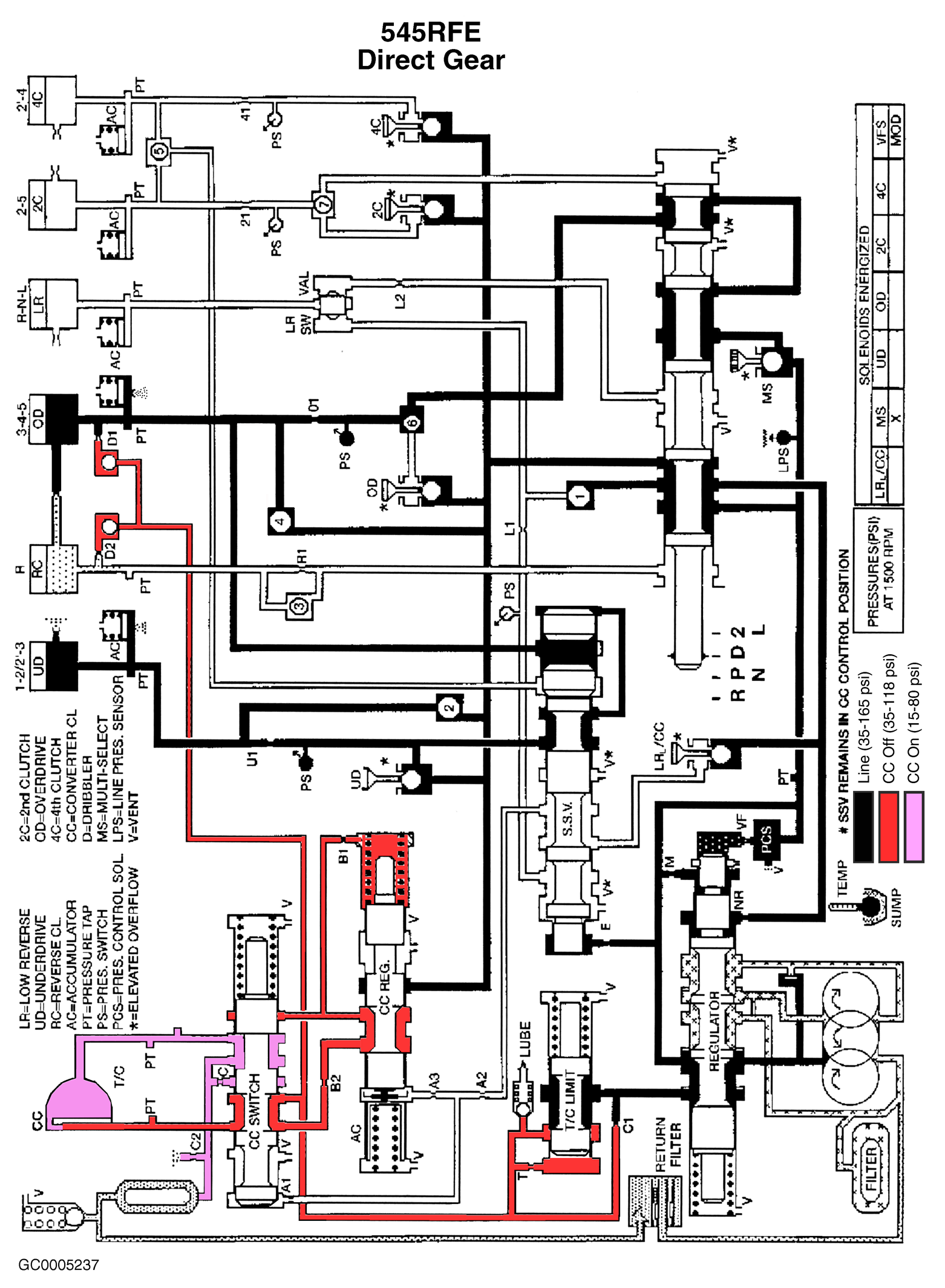

Fig 12: Hydraulic Flow In Direct Gear
Courtesy of DAIMLERCHRYSLER CORP.

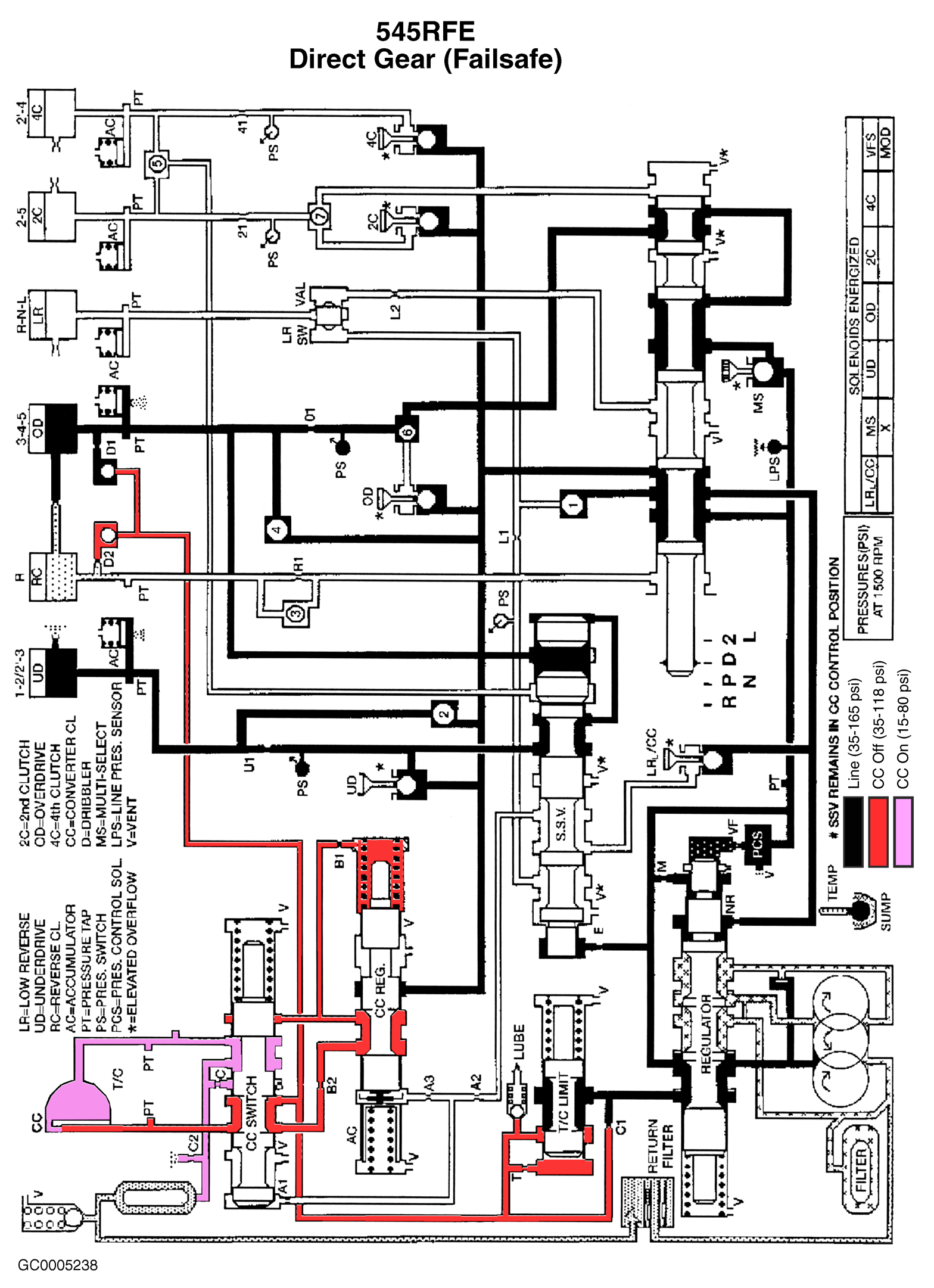

Fig 13: Hydraulic Flow In Direct Gear (Failsafe)
Courtesy of DAIMLERCHRYSLER CORP.

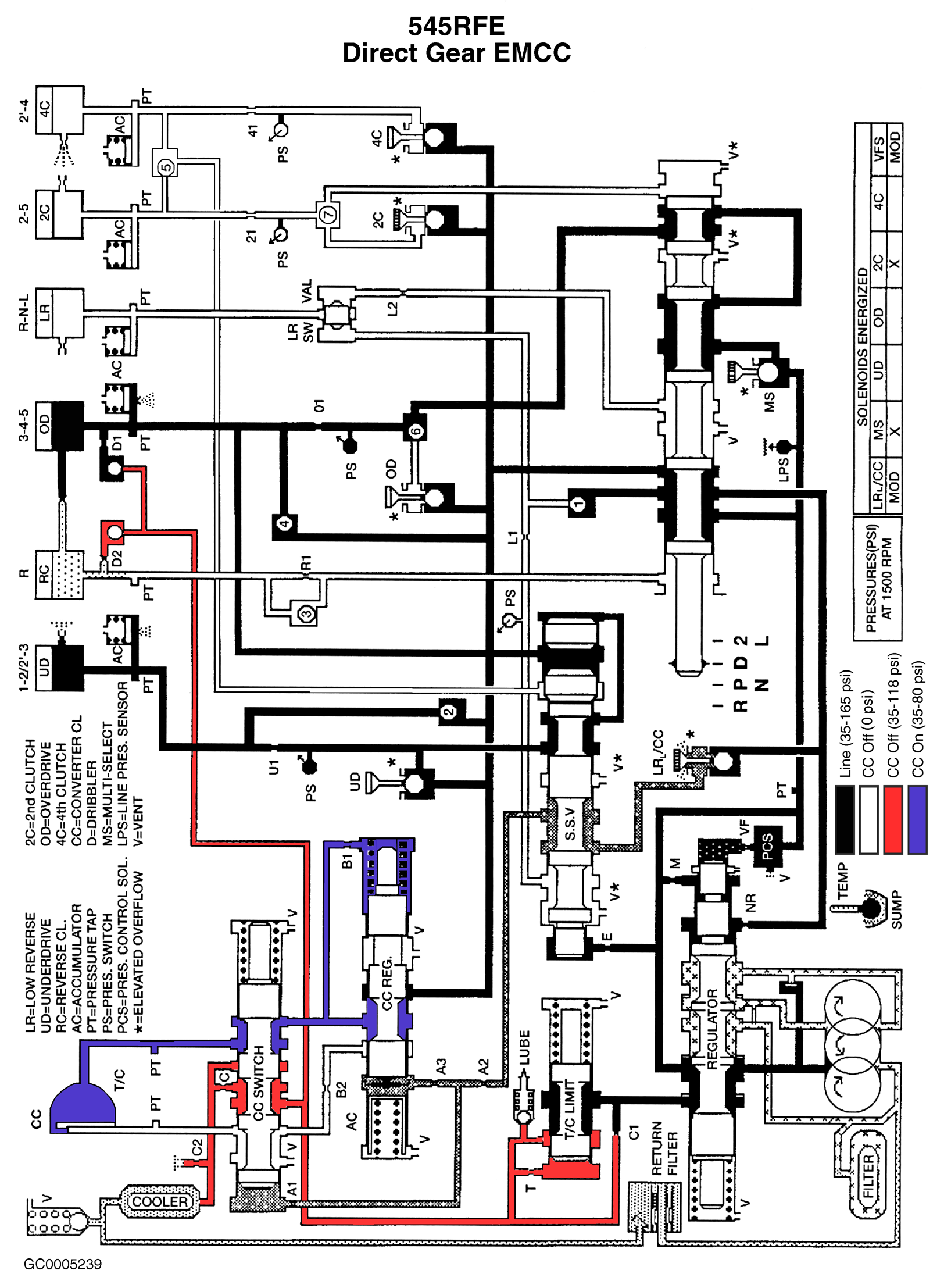

Fig 14: Hydraulic Flow In Direct Gear EMCC
Courtesy of DAIMLERCHRYSLER CORP.

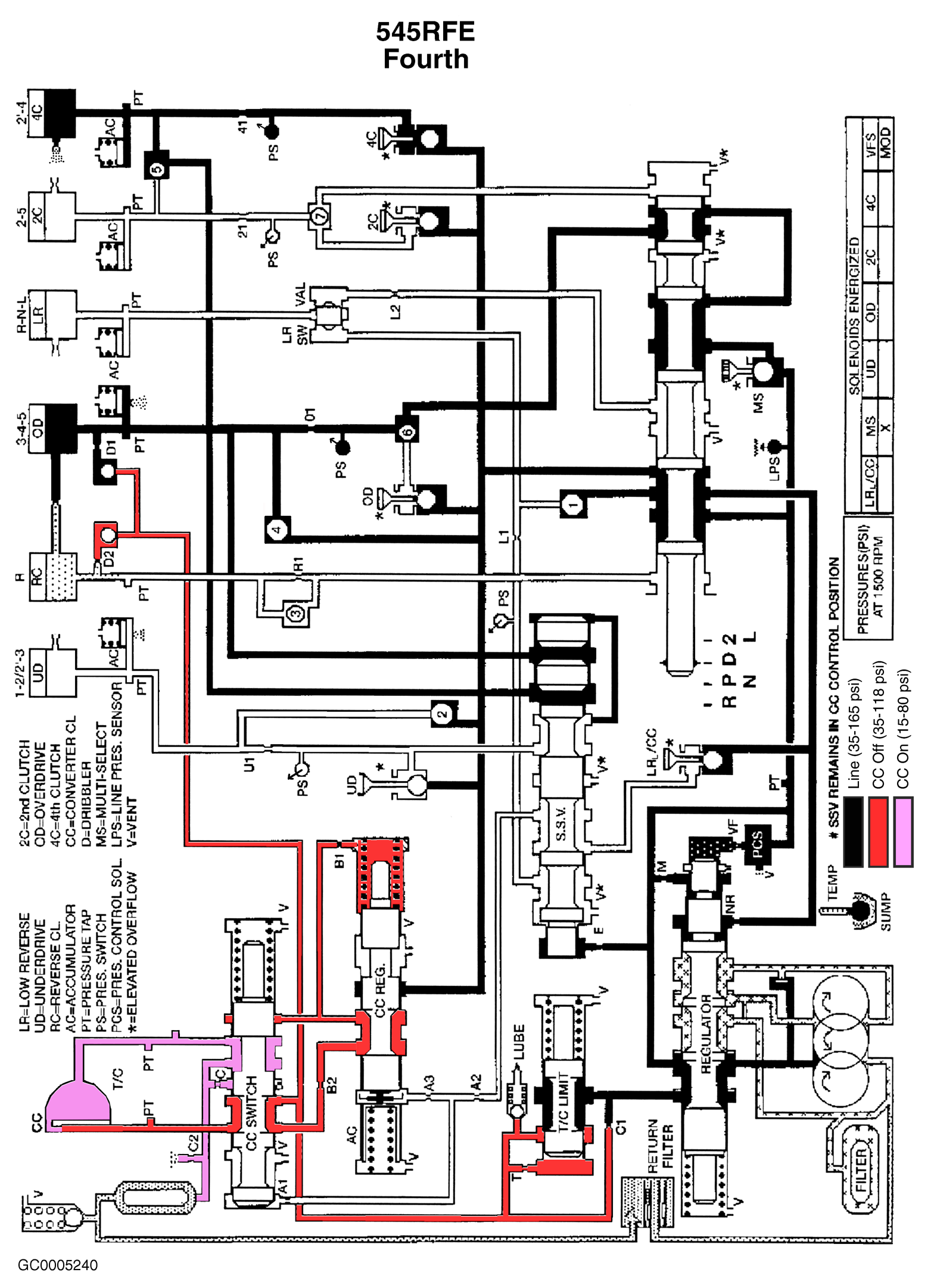

Fig 15: Hydraulic Flow In Fourth
Courtesy of DAIMLERCHRYSLER CORP.

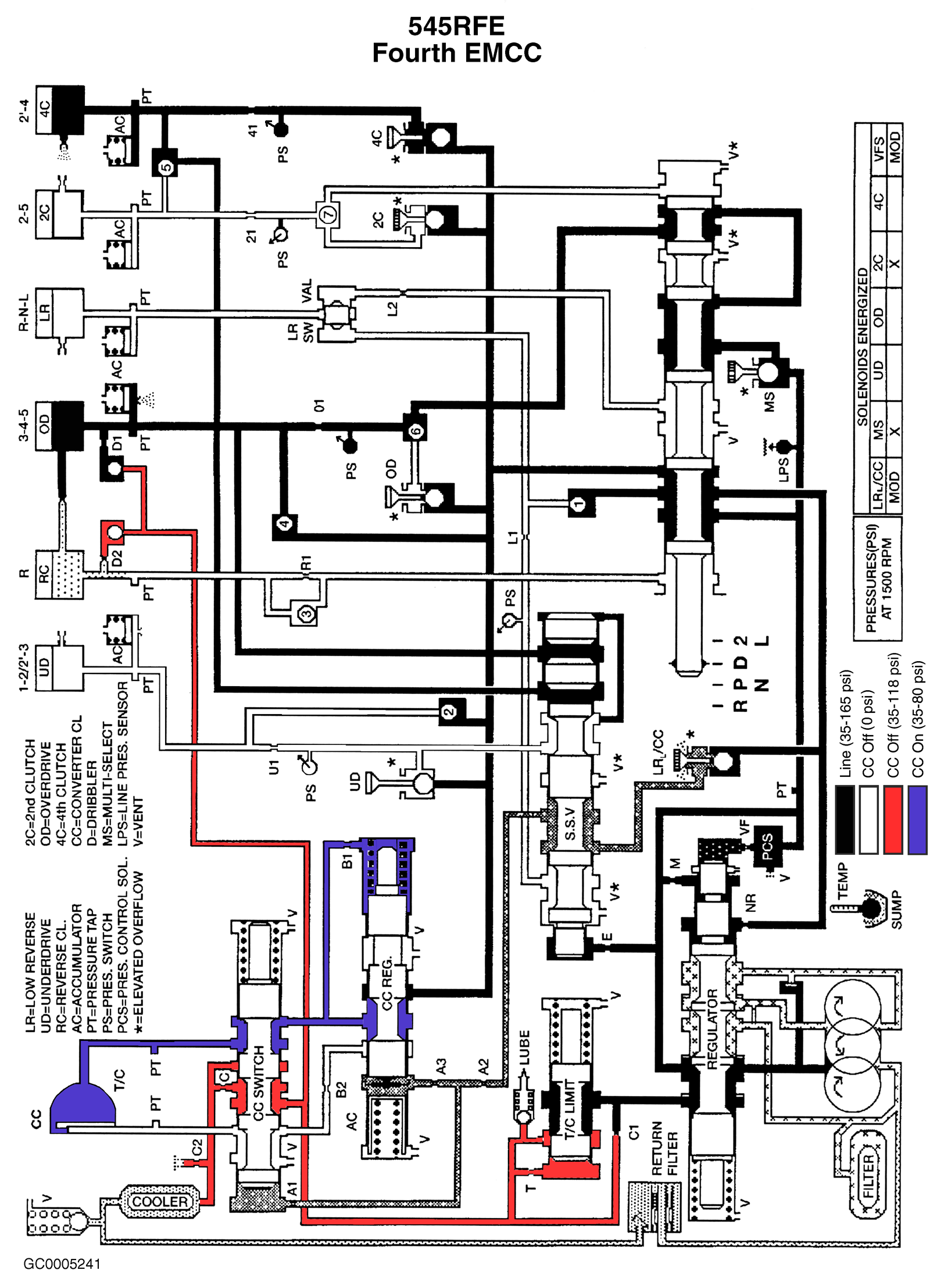

Fig 16: Hydraulic Flow In Fourth EMCC
Courtesy of DAIMLERCHRYSLER CORP.

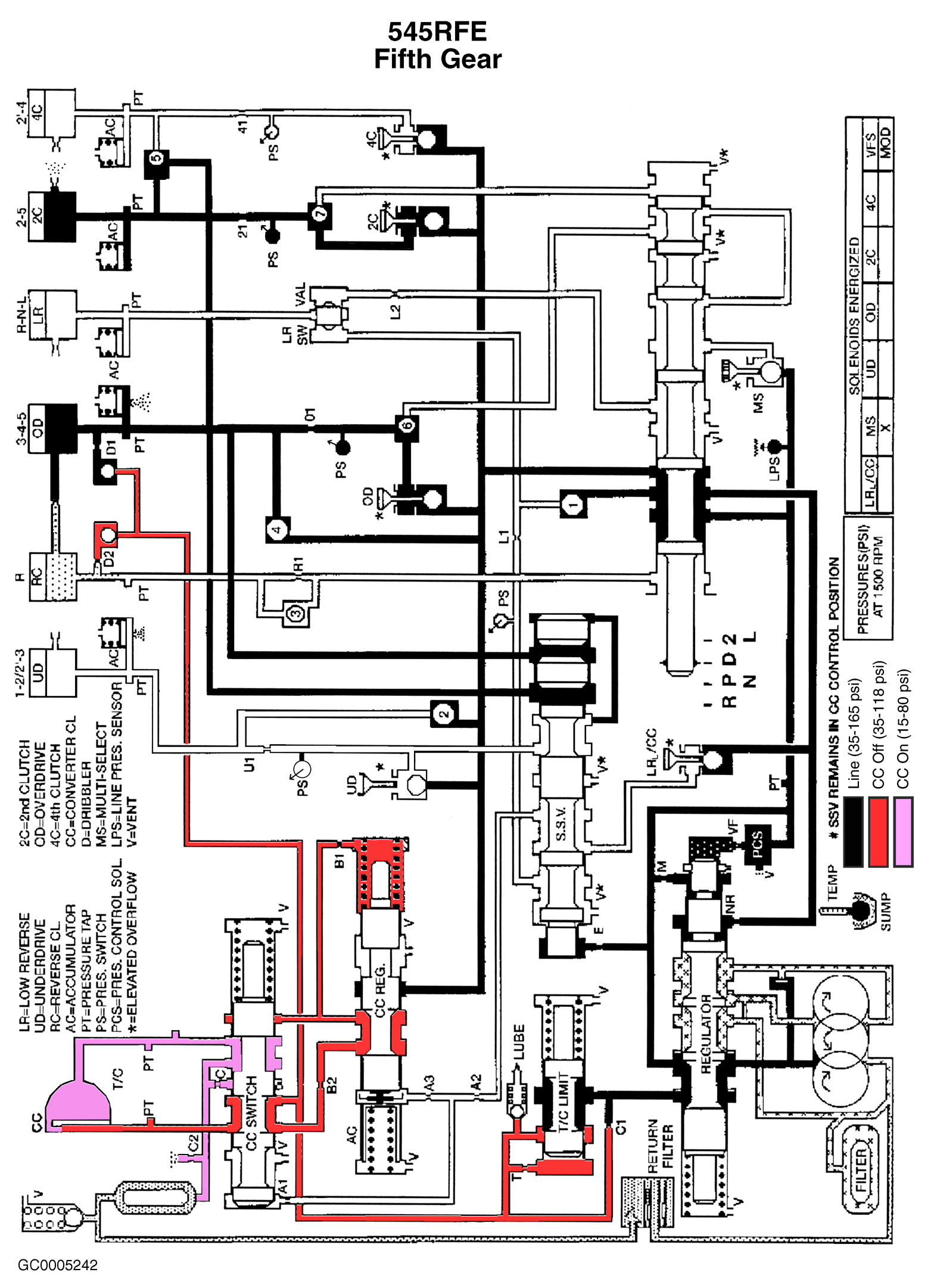

Fig 17: Hydraulic Flow In Fifth
Courtesy of DAIMLERCHRYSLER CORP.

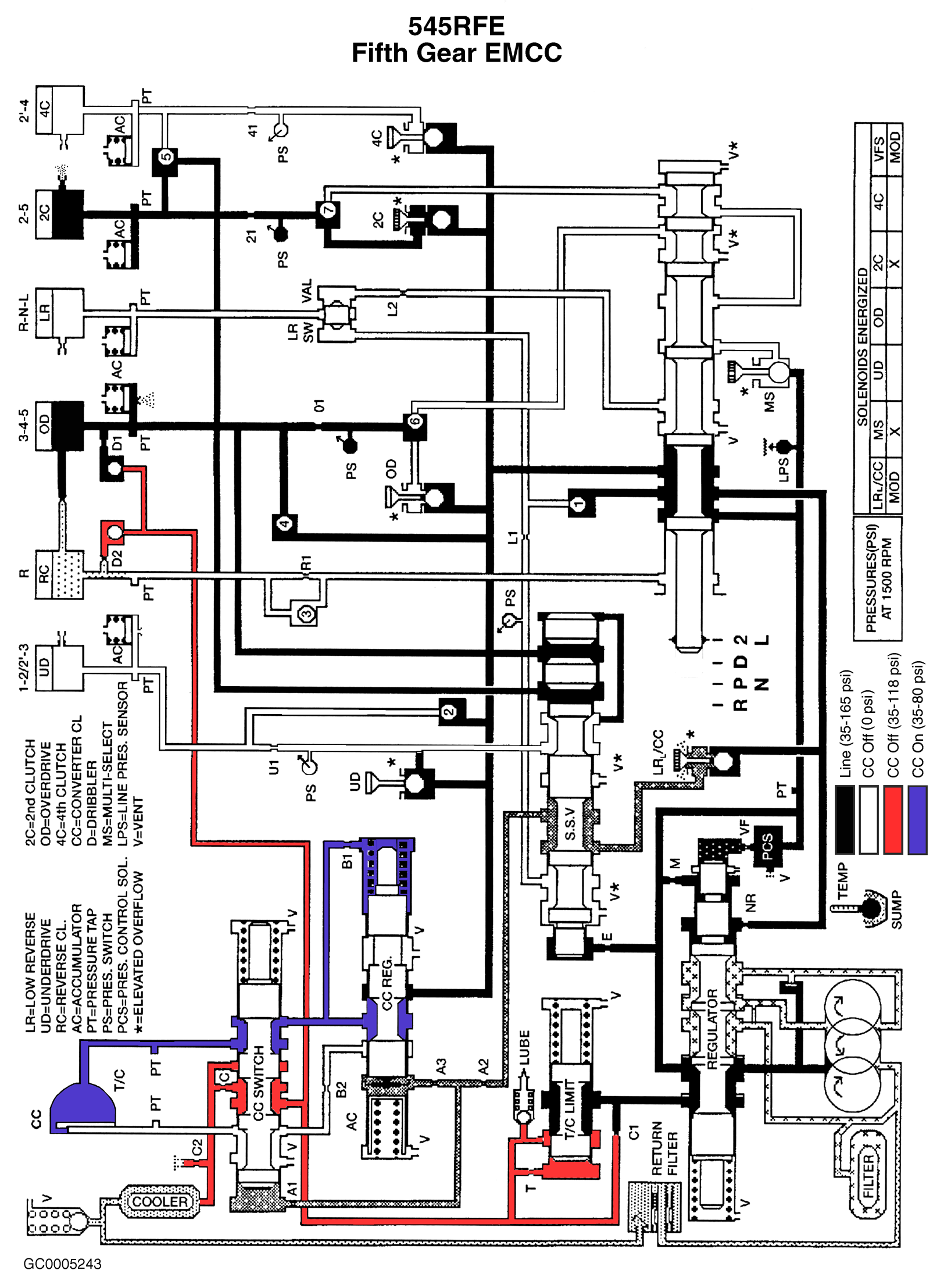

Fig 18: Hydraulic Flow In Fifth EMCC
Courtesy of DAIMLERCHRYSLER CORP.

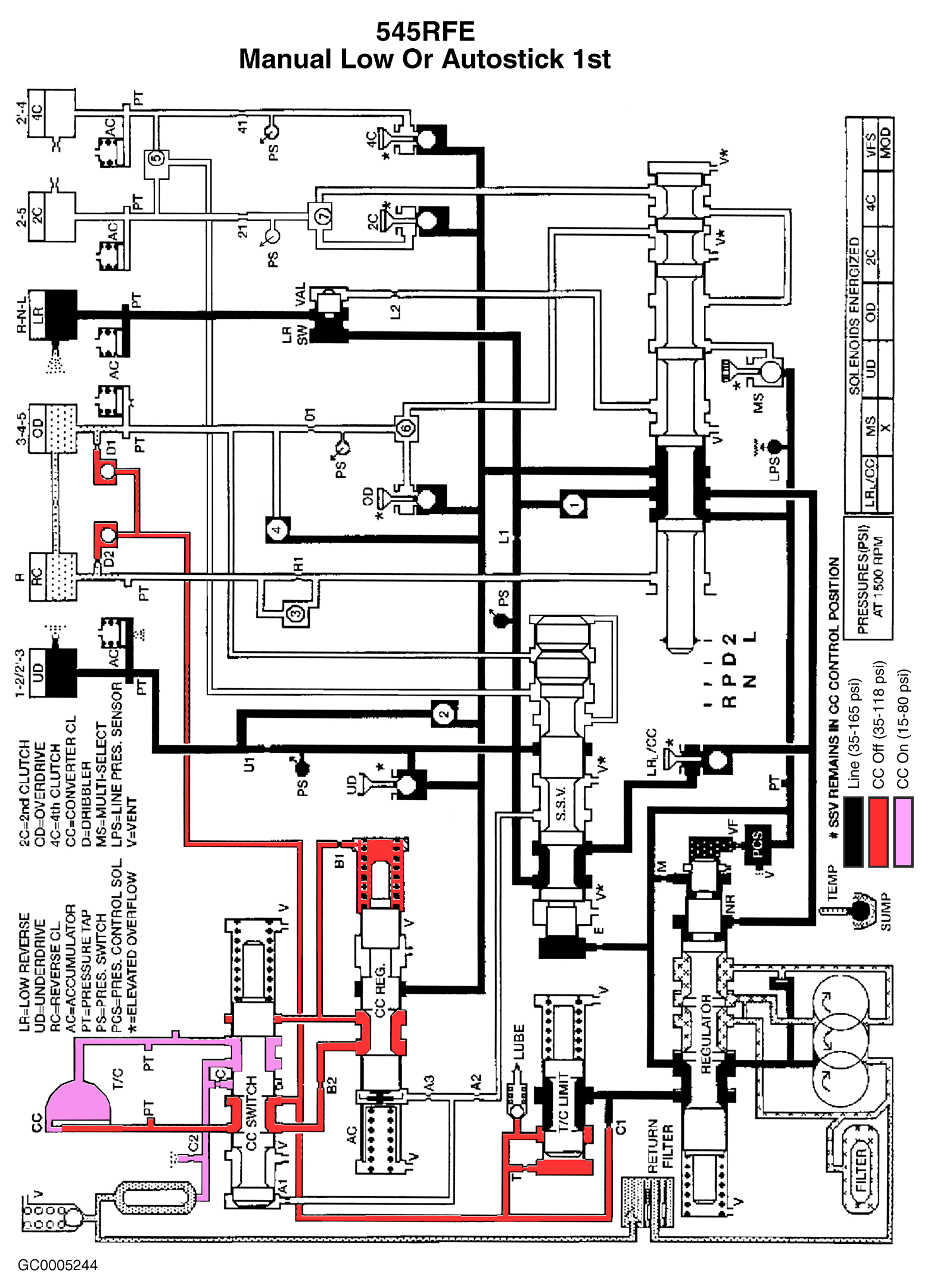

Fig 19: Hydraulic Flow In Manual Low or Autostick 1st
Courtesy of DAIMLERCHRYSLER CORP.

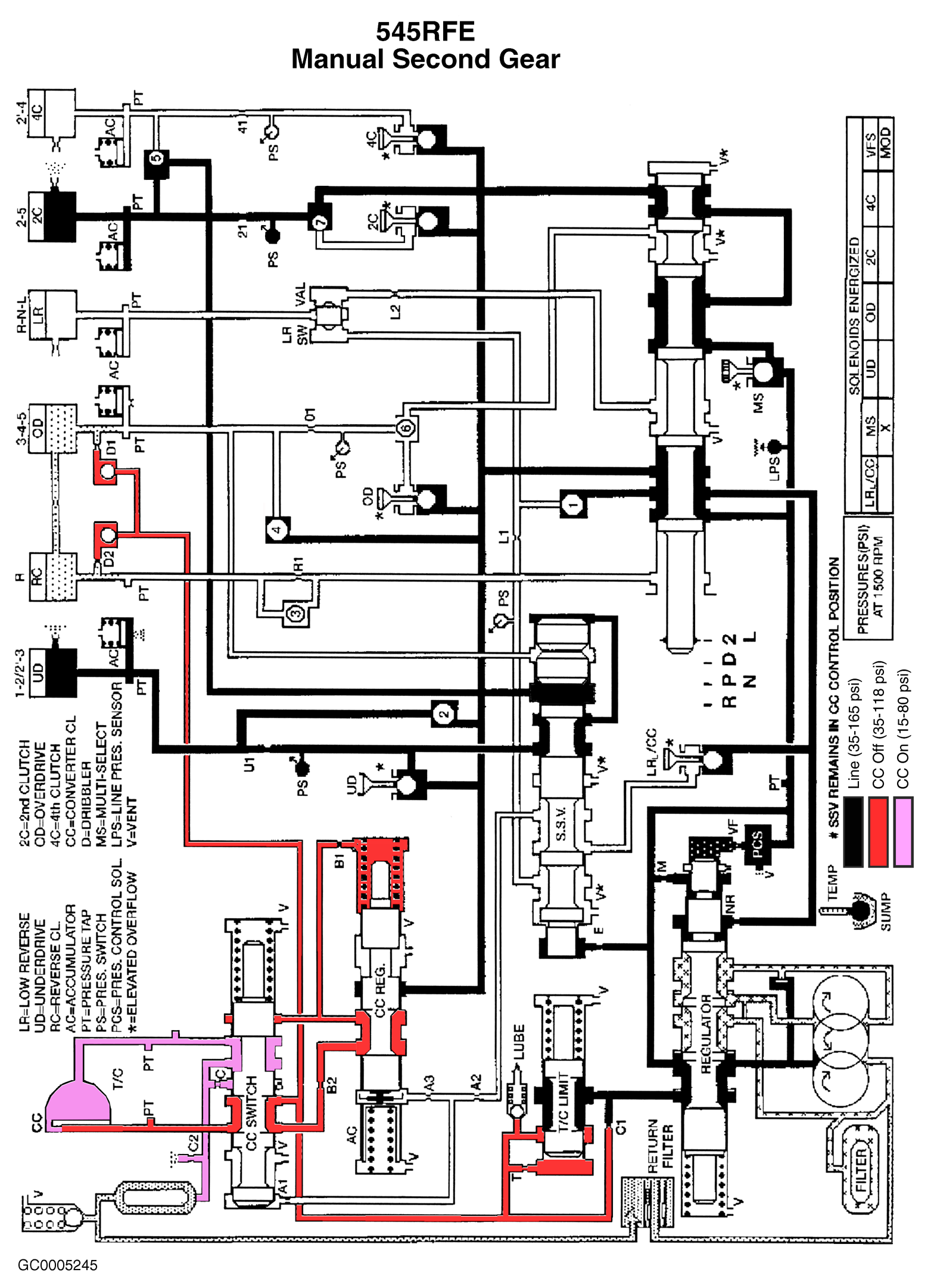

Fig 20: Hydraulic Flow In Manual Second
Courtesy of DAIMLERCHRYSLER CORP.

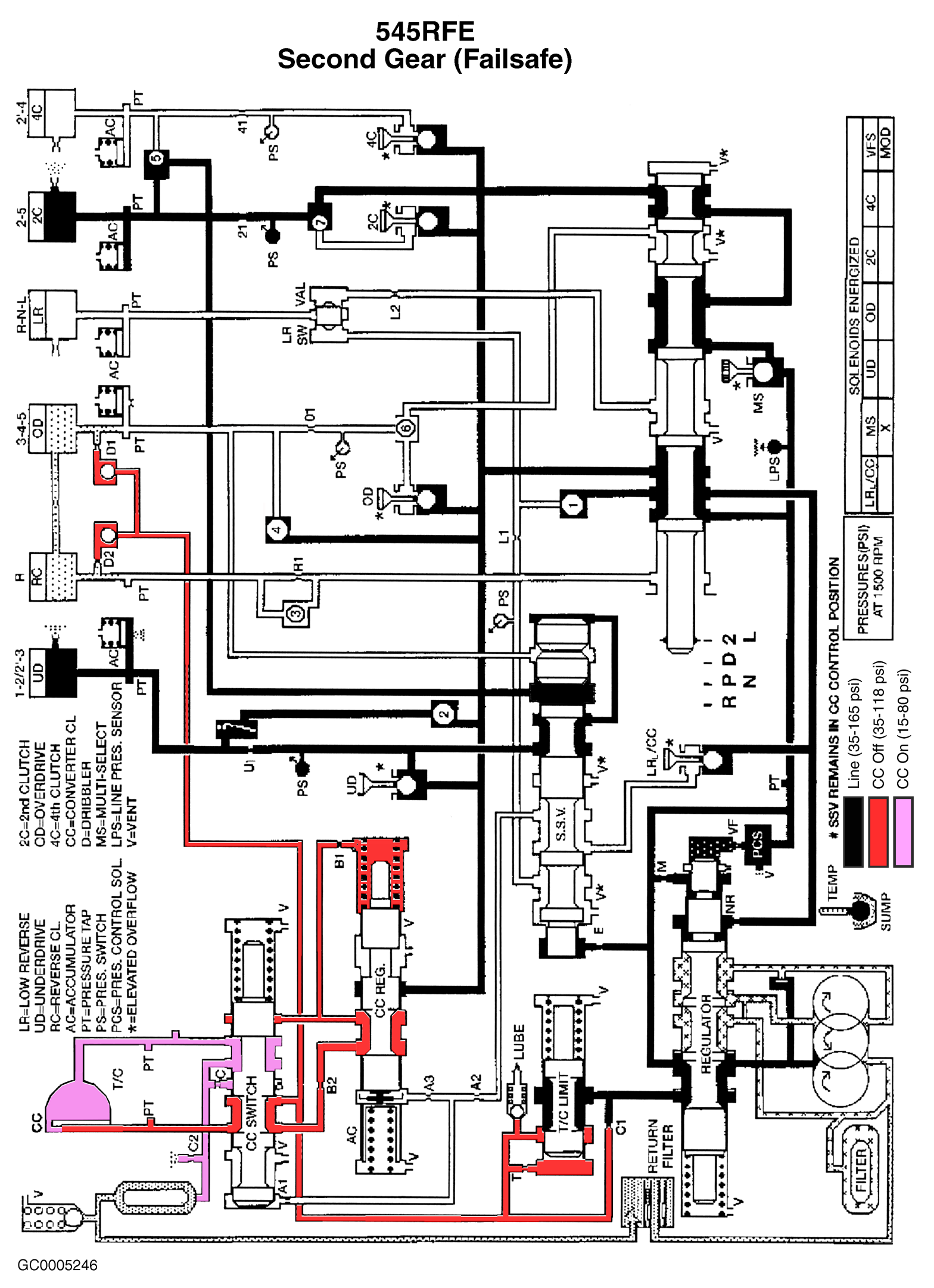

Fig 21: Hydraulic Flow In Manual Second (Failsafe)
