Water In Fuel Sensor: Installation
WARNING: This page is about a different car, the 2005 Jeep Liberty. However, it is still accessible from the selected car via links, so may be relevant.

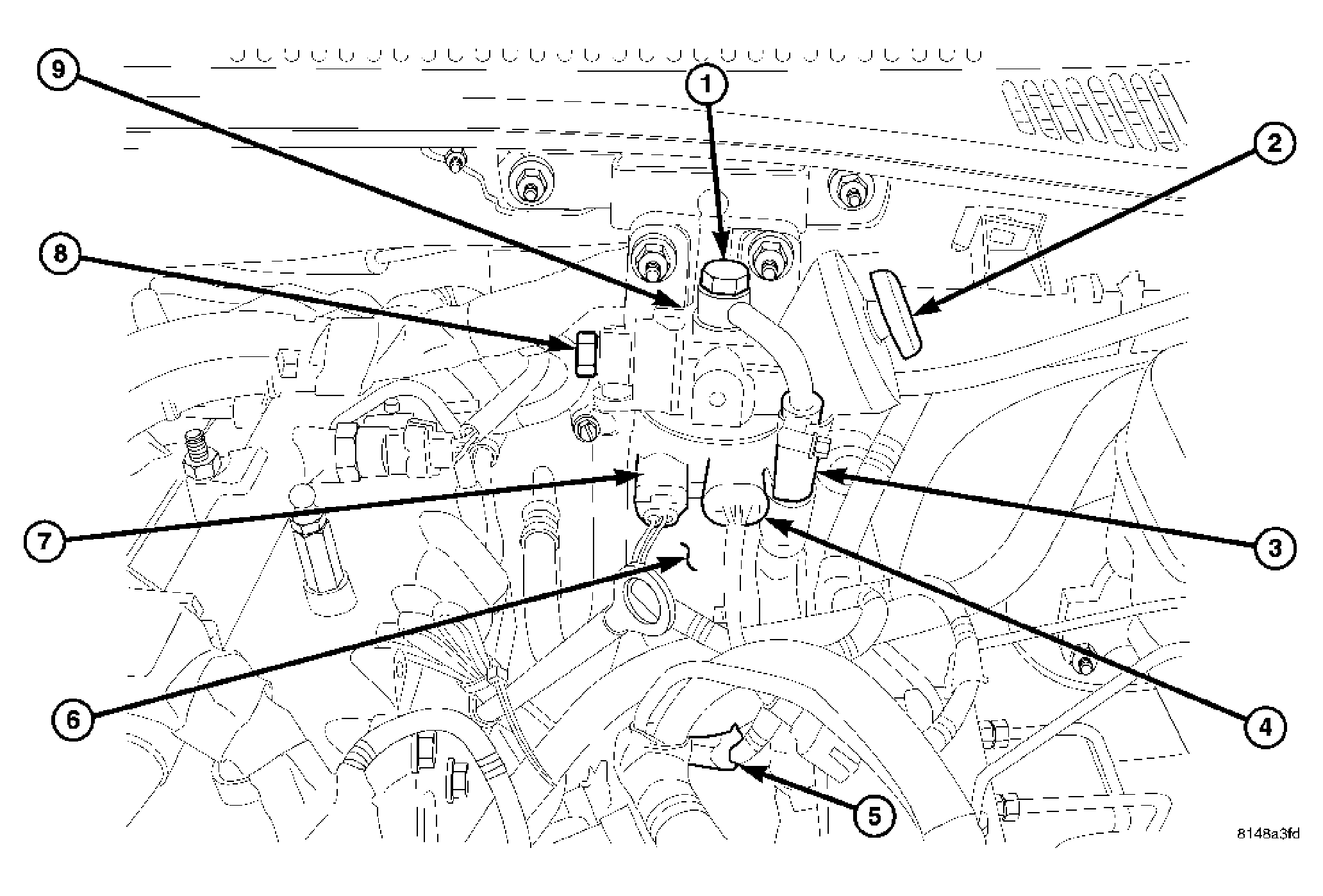

| 1 - FUEL FILTER ASSEMBLY | 6 - FUEL FILTER |
| 2 - PRIMER BUTTON | 7 - FUEL TEMPERATURE SENSOR |
| 3 - FUEL SUPPLY TO HIGH PRESSURE PUMP | 8 - FUEL SUPPLY FROM TANK |
| 4 - FUEL HEATER | 9 - AIR BLEED SCREW |
| 5 - WIF SENSOR |
- Install WIF sensor with new seal into fuel filter hand tight.
- Connect WIF sensor electrical connector. See Fig 1.
- Prime fuel system using fuel priming diaphragm (Refer to STANDARD PROCEDURE ).
- Connect negative battery cable.
