Weld And Structural Adhesive Locations: Specifications: Notes
WARNING: This page is about a different car, the 2005 Jeep Liberty. However, it is still accessible from the selected car via links, so may be relevant.
INDEX
| DESCRIPTION | FIGURE |
|---|---|
| FRONT END ASSEMBLY | |
| INNER FRONT PANELS | (Figure.) |
| INNER WHEELHOUSE ASSEMBLIES | (Figure.) |
| INNER WHEEL HOUSES & LOWER REINFORCEMENTS | (Figure.) |
| FRONT BUMPER CROSSMEMBER ASSEMBLY | (Figure.) |
| INNER FRONT WHEELHOUSE ASSEMBLY | (Figure.) |
| FRONT INNER RAIL ASSEMBLY | (Figure.) |
| FRONT INNER RAILS AND BRACKET WELD POINTS | (Figure.) |
| FRONT INNER RAILS AND BRACKET WELD POINTS | (Figure.) |
| FRONT OUTER RAIL & TORQUE BOX | (Figure.) |
| FRONT OUTER RAIL ASSEMBLIES | (Figure.) |
| FRONT OUTER RAILS AND BRACKET WELD POINTS | (Figure.) |
| INNER FRONT WHEELHOUSE ASSEMBLY - COMPLETE | (Figure.) |
| INNER FRONT WHEELHOUSE TO RAILS | (Figure.) |
| COWL SIDE PANEL ASSEMBLIES | (Figure.) |
| PLENUM ASSEMBLY | (Figure.) |
| PLENUM BAFFLE & PLENUM CLOSURE PANEL | (Figure.) |
| PLENUM BAFFLE & STEERING COLUMN REINFORCEMENT | (Figure.) |
| FRONT END ASSEMBLY/UNDERBODY | |
| FLOOR PAN ASSEMBLY | (Figure.) |
| FLOOR PAN AND DASH PANEL | (Figure.) |
| DASH PANEL AND PLENUM | (Figure.) |
| WHEELHOUSE, FLOOR PAN, DASH PANEL AND PLENUM ASSEMBLY | (Figure.) |
| COWL SIDE PANEL | (Figure.) |
| REAR FRAME RAILS | |

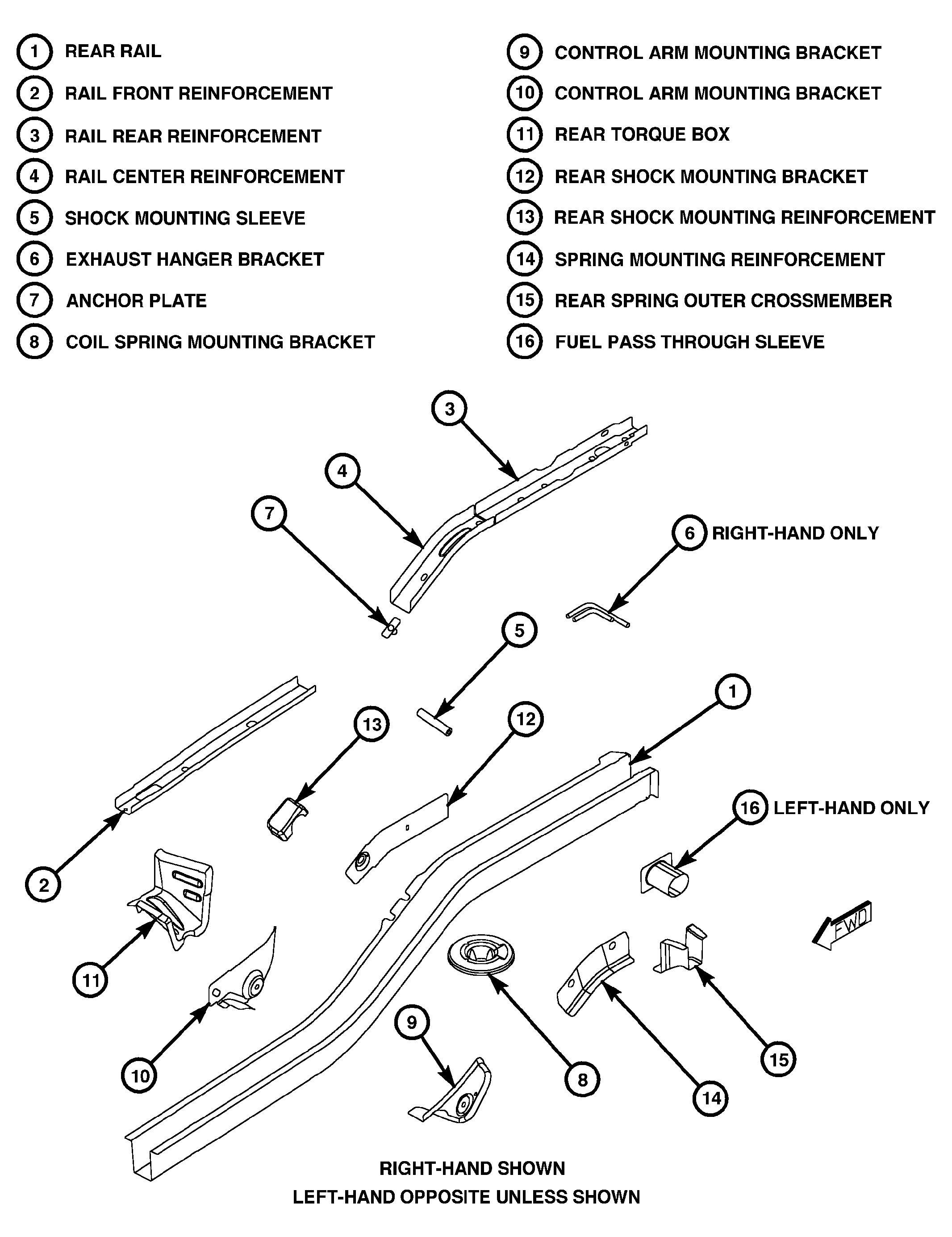

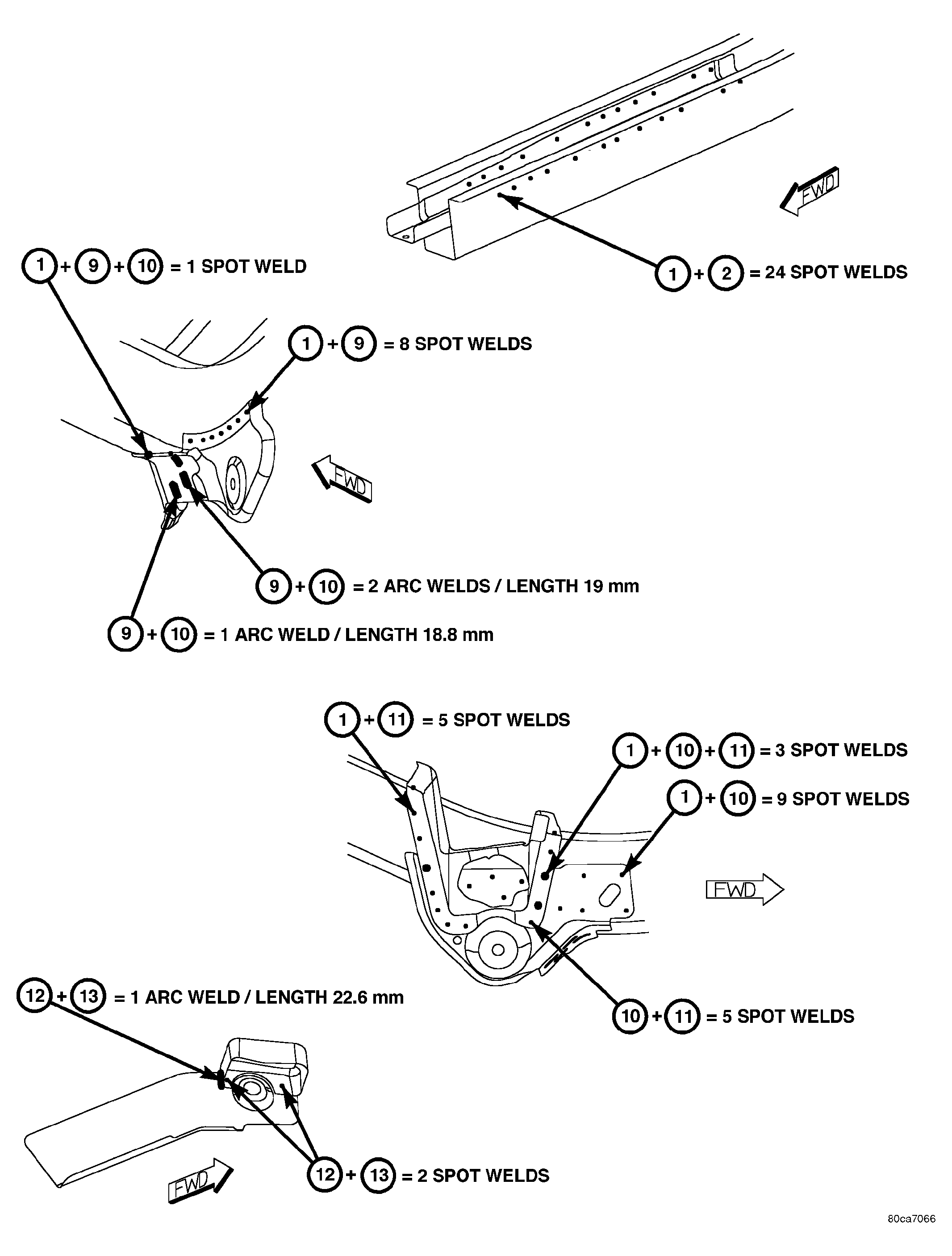

| REAR FRAME RAIL ASSEMBLY | (Figure.) |
| REAR CONTROL ARM AND SHOCK MOUNTING BRACKETS | (Figure.) |

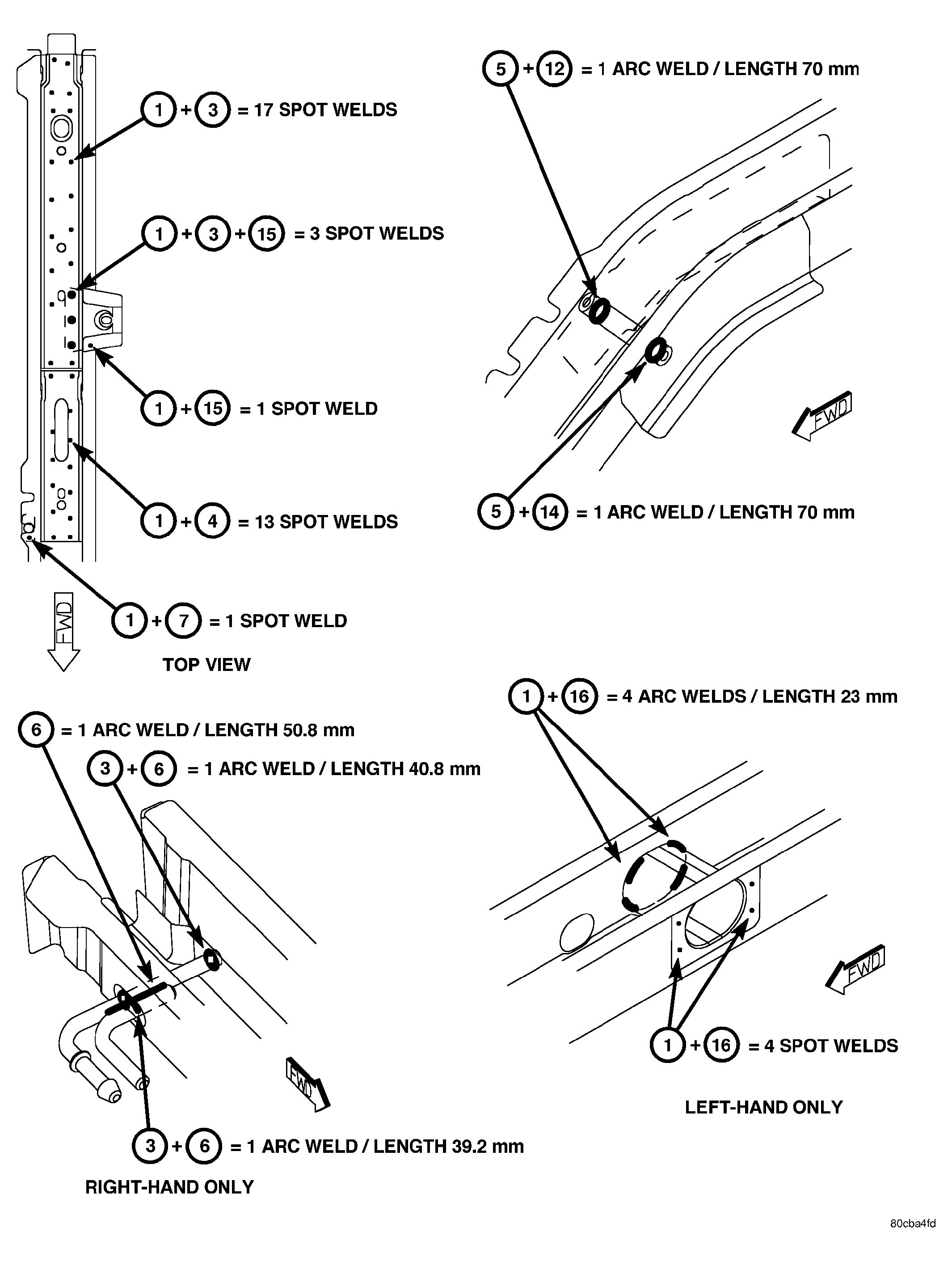

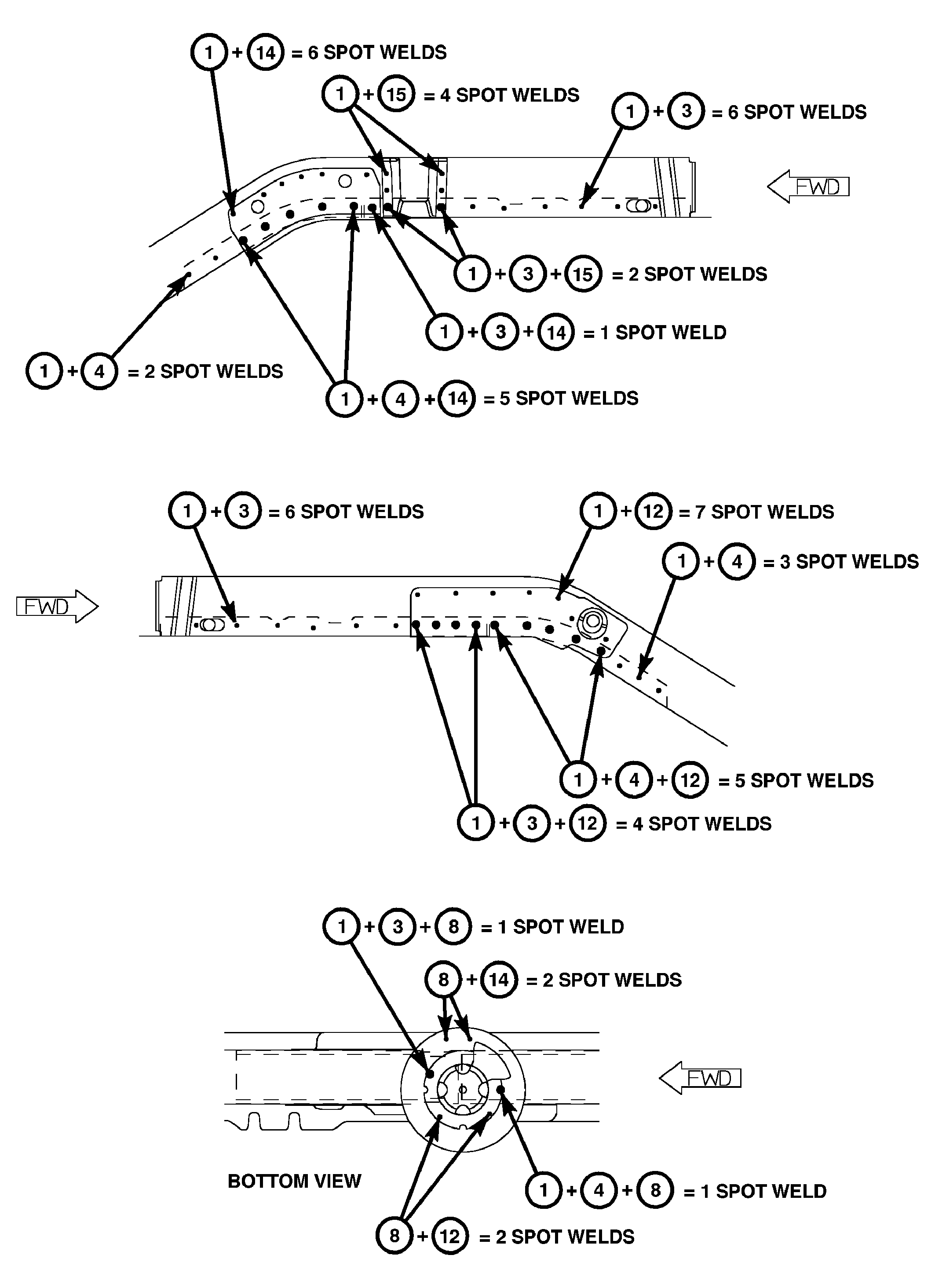

| REAR SPRING MOUNTING BRACKETS AND REINFORCEMENTS | (Figure.) |
| REAR SPRING REINFORCEMENTS, SHOCK MOUNTING, FUEL PASS AND EXHAUST HANGER BRACKET | (Figure.) |

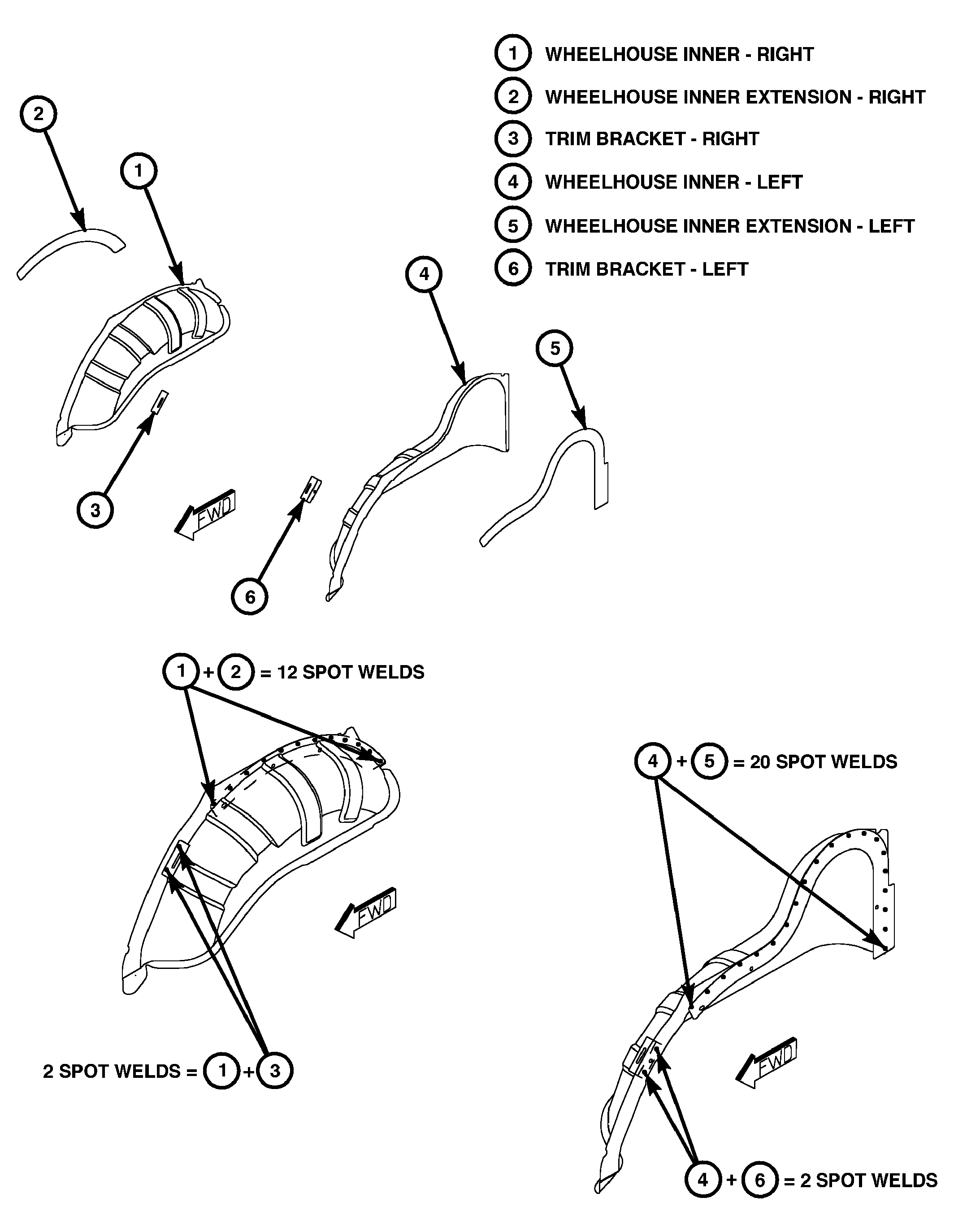

| REAR WHEELHOUSE ASSEMBLIES | (Figure.) |

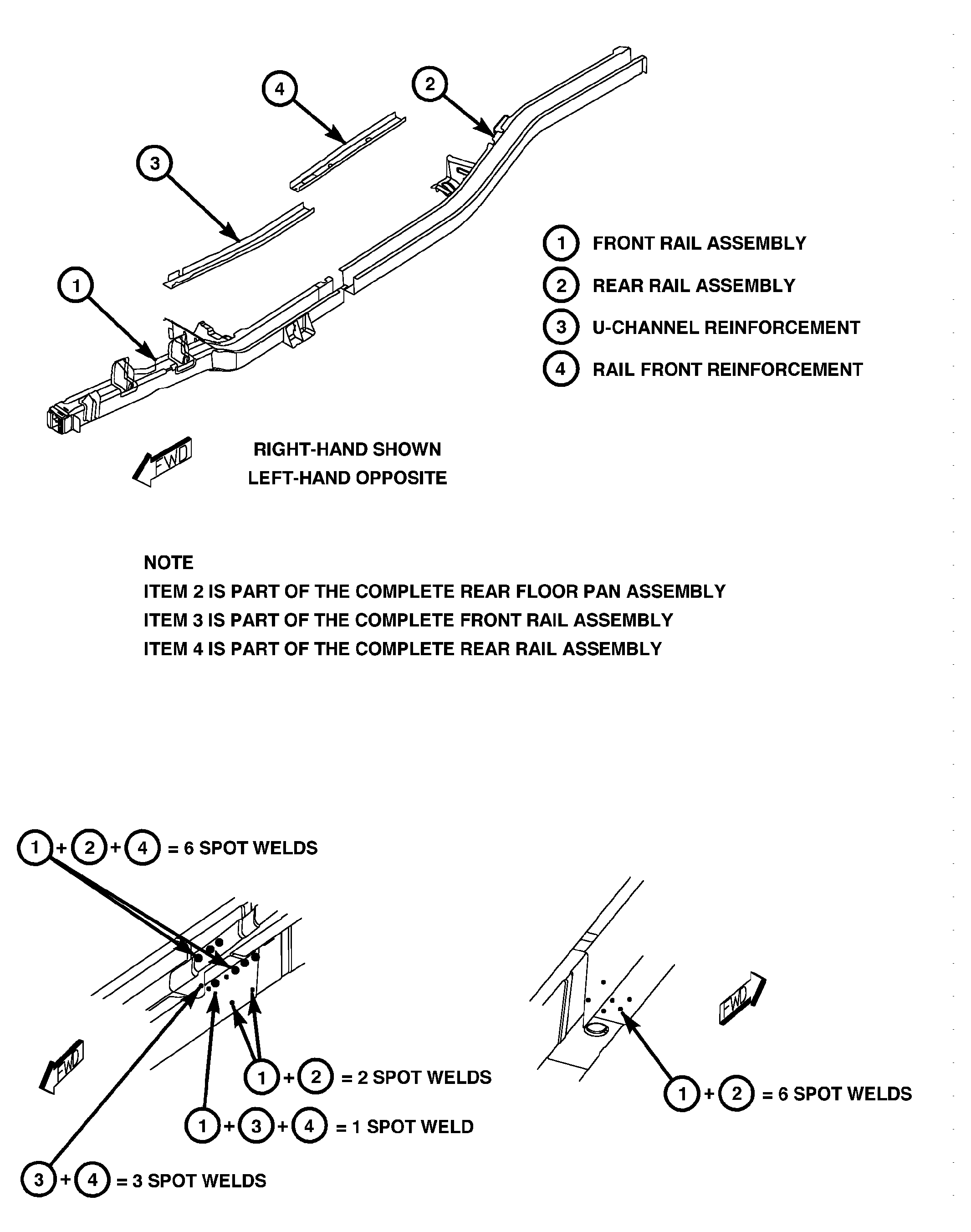

| FRONT AND REAR RAIL REINFORCEMENTS | (Figure.) |
| REAR FLOOR PAN ASSEMBLY | |
| REAR FLOOR PAN, COMPRESSION AND ANCHOR PLATE ASSEMBLY | (Figure.) |
| SWING GATE AND BUMPER REINFORCEMENT | (Figure.) |
| FLOOR PAN AND REAR RAIL ASSEMBLIES | (Figure.) |
| FLOOR PAN AND REAR RAIL ADHESIVE LOCATIONS | (Figure.) |
| FLOOR PAN AND REAR RAIL WELD LOCATIONS | (Figure.) |
| REAR FLOOR PAN, CROSSMEMBERS AND FUEL TANK REINFORCEMENTS | (Figure.) |
| FULL FLOOR PAN ASSEMBLY | |
| FULL FLOOR PAN ASSEMBLIES | (Figure.) |
| FLOOR PAN AND RAIL ASSEMBLY ADHESIVE LOCATIONS | (Figure.) |
| FLOOR PAN AND RAIL ASSEMBLY WELD LOCATIONS | (Figure.) |
| FLOOR PAN, BODY SIDE SILL, COWL SIDE PANEL AND CROSSMEMBERS | (Figure.) |
| WHEELHOUSE ADHESIVE LOCATIONS | (Figure.) |
| WHEELHOUSE WELD LOCATIONS | (Figure.) |
| BODY SIDE PANELS AND SUB ASSEMBLIES | |

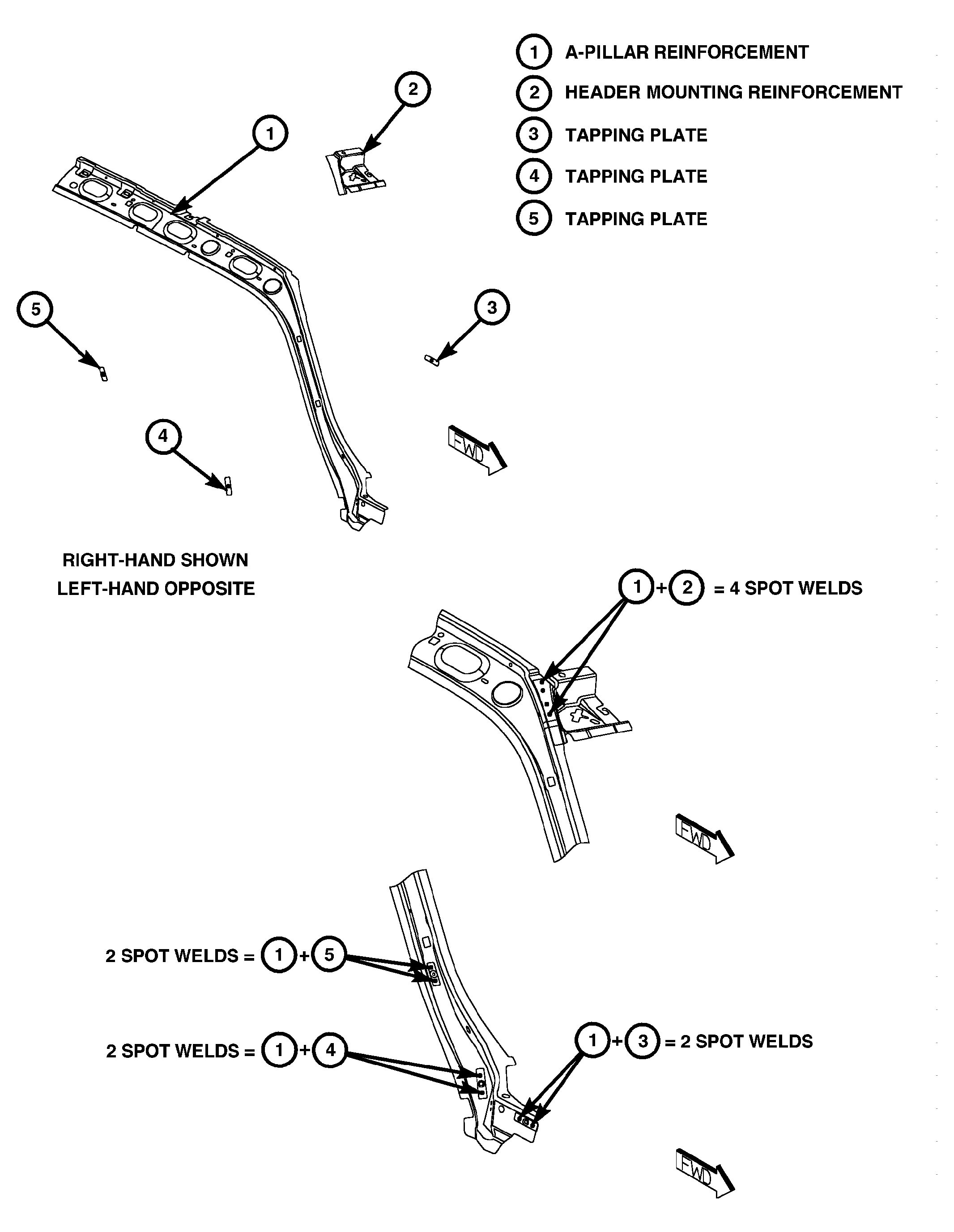

| A-PILLAR AND HEADER MOUNTING REINFORCEMENTS | (Figure.) |

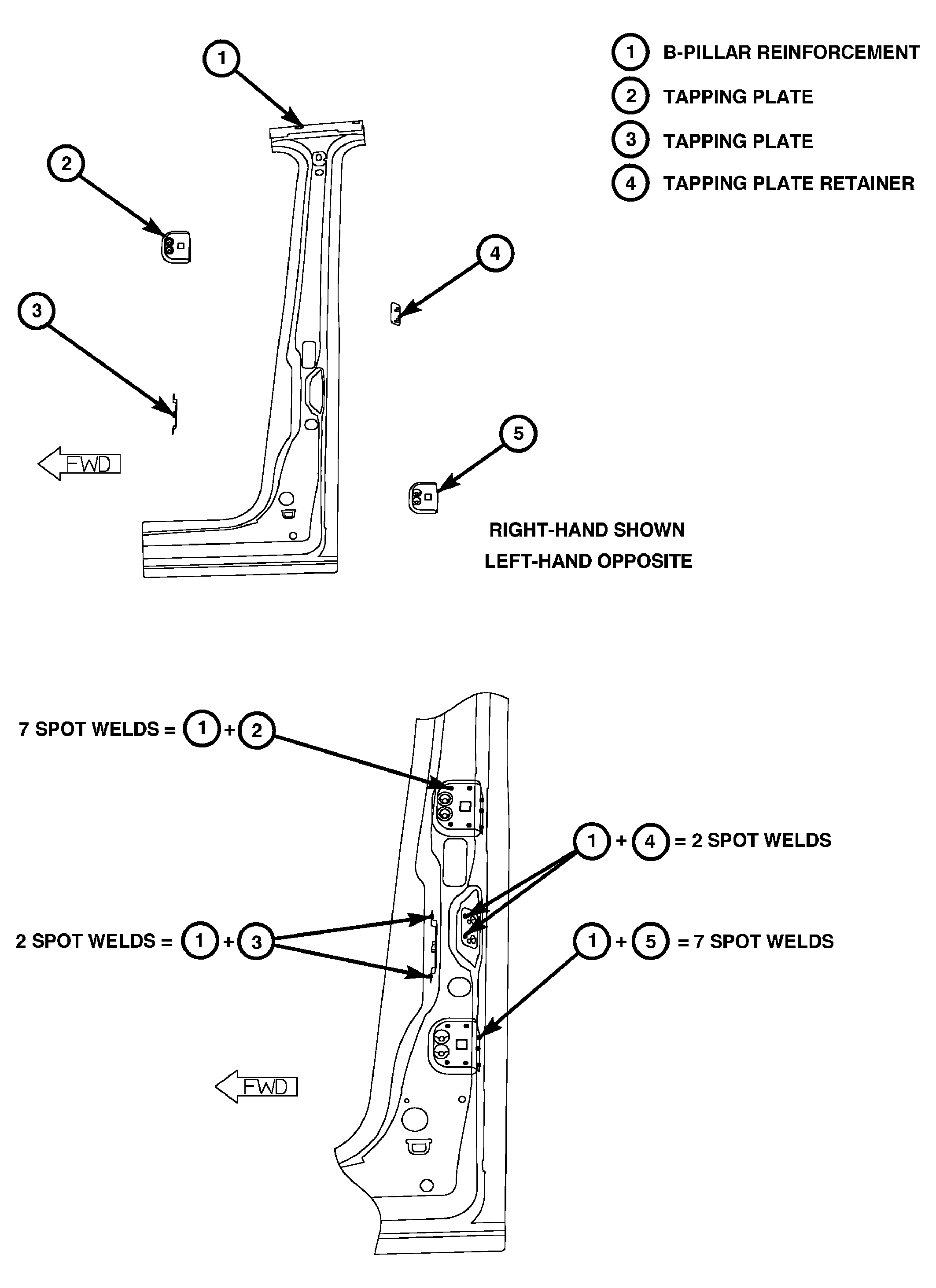

| B-PILLAR REINFORCEMENTS | (Figure.) |

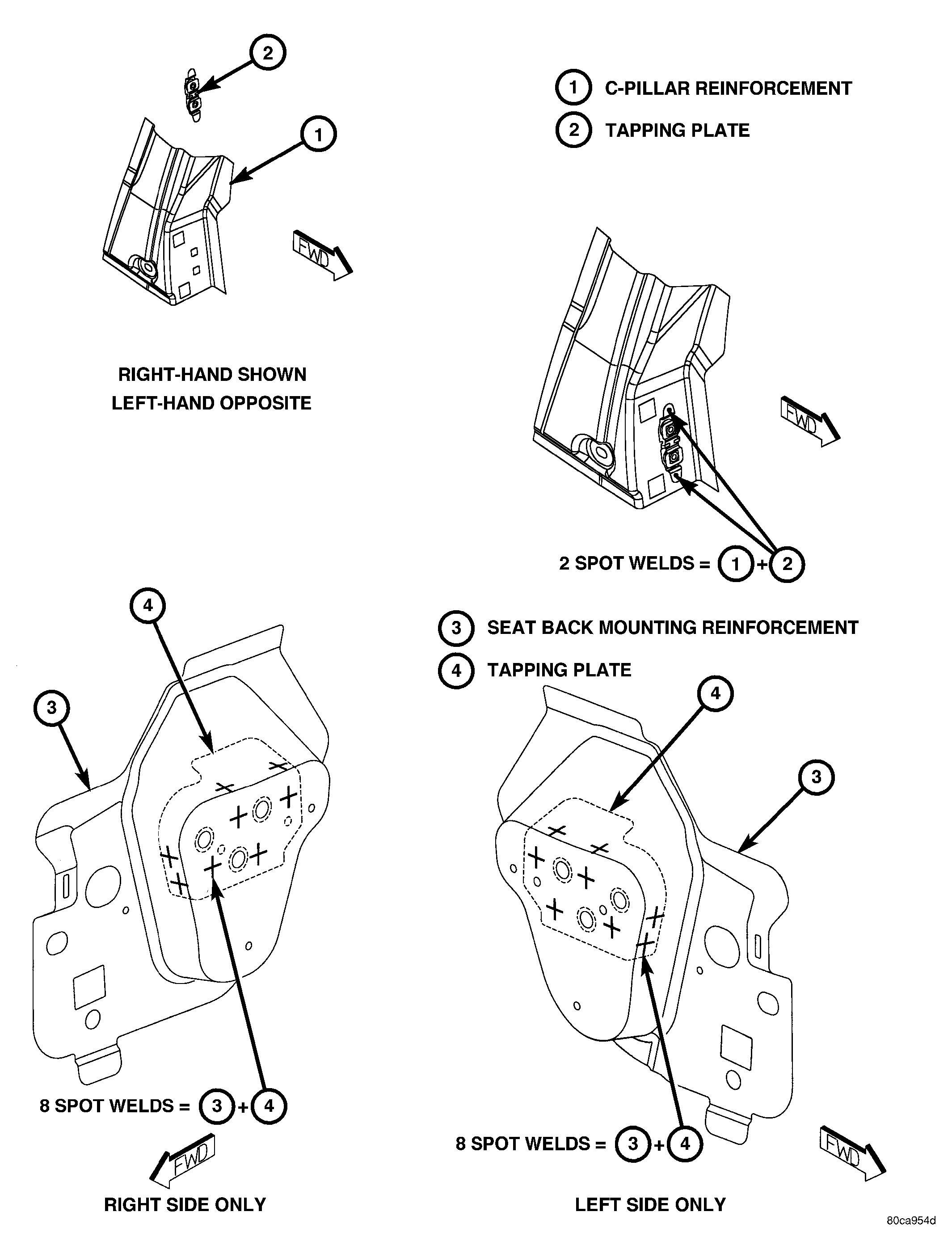

| C-PILLAR AND SEAT BACK MOUNTING REINFORCEMENTS | (Figure.) |

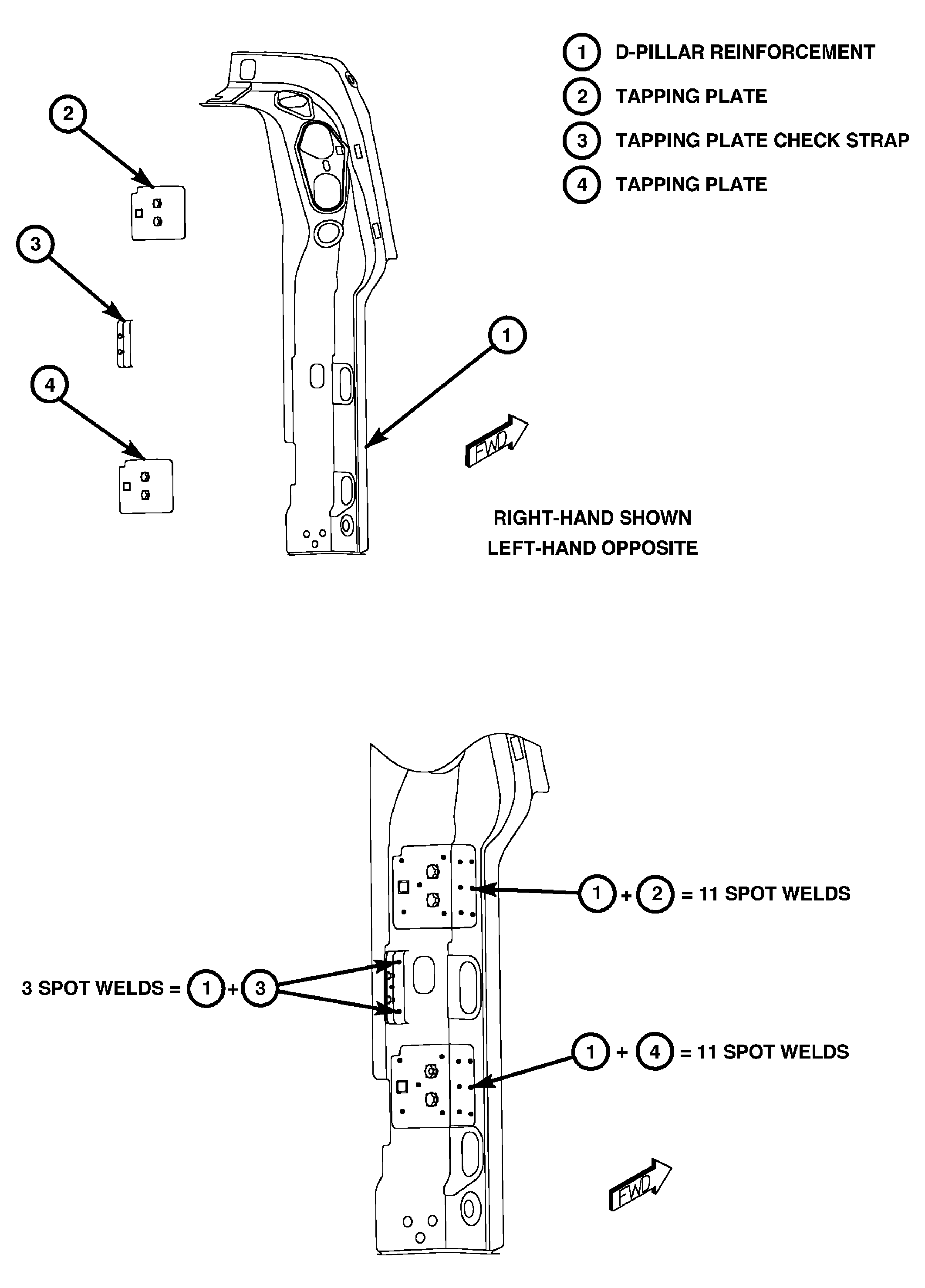

| D-PILLAR REINFORCEMENTS | (Figure.) |

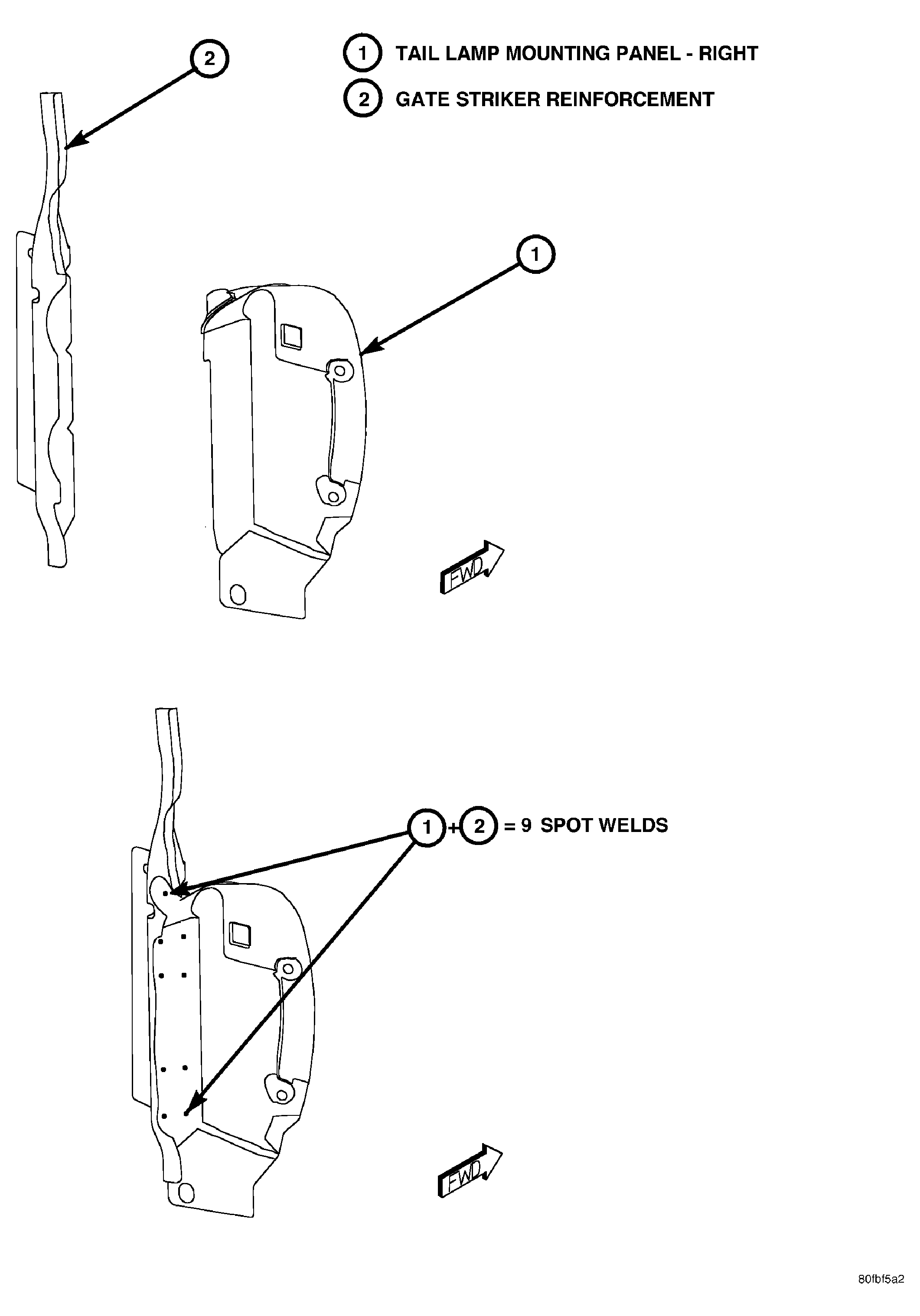

| TAIL LAMP MOUNTING PANEL AND GATE STRIKER REINFORCEMENT | (Figure.) |

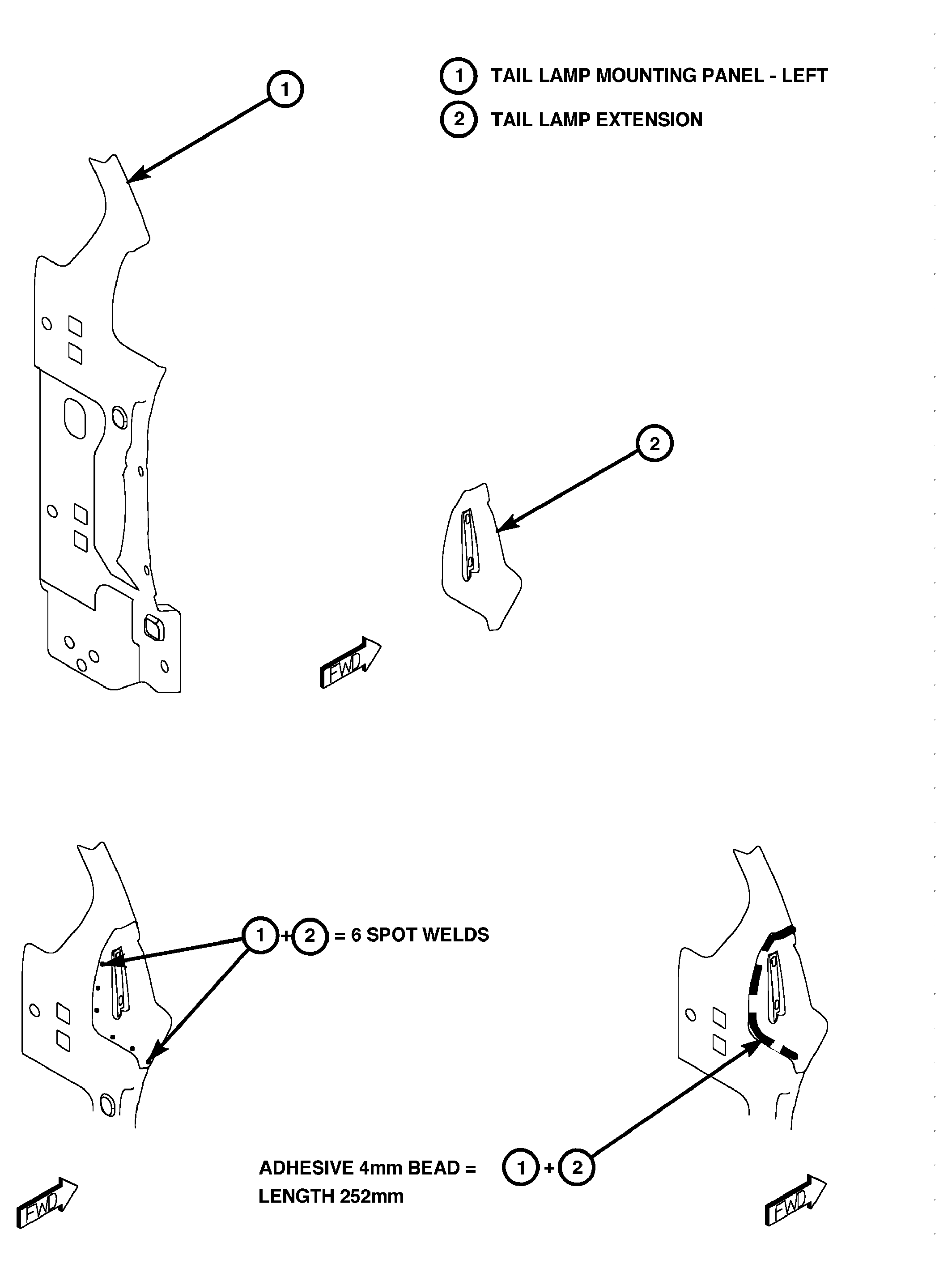

| TAIL LAMP MOUNTING PANEL AND TAIL LAMP EXTENSION | (Figure.) |

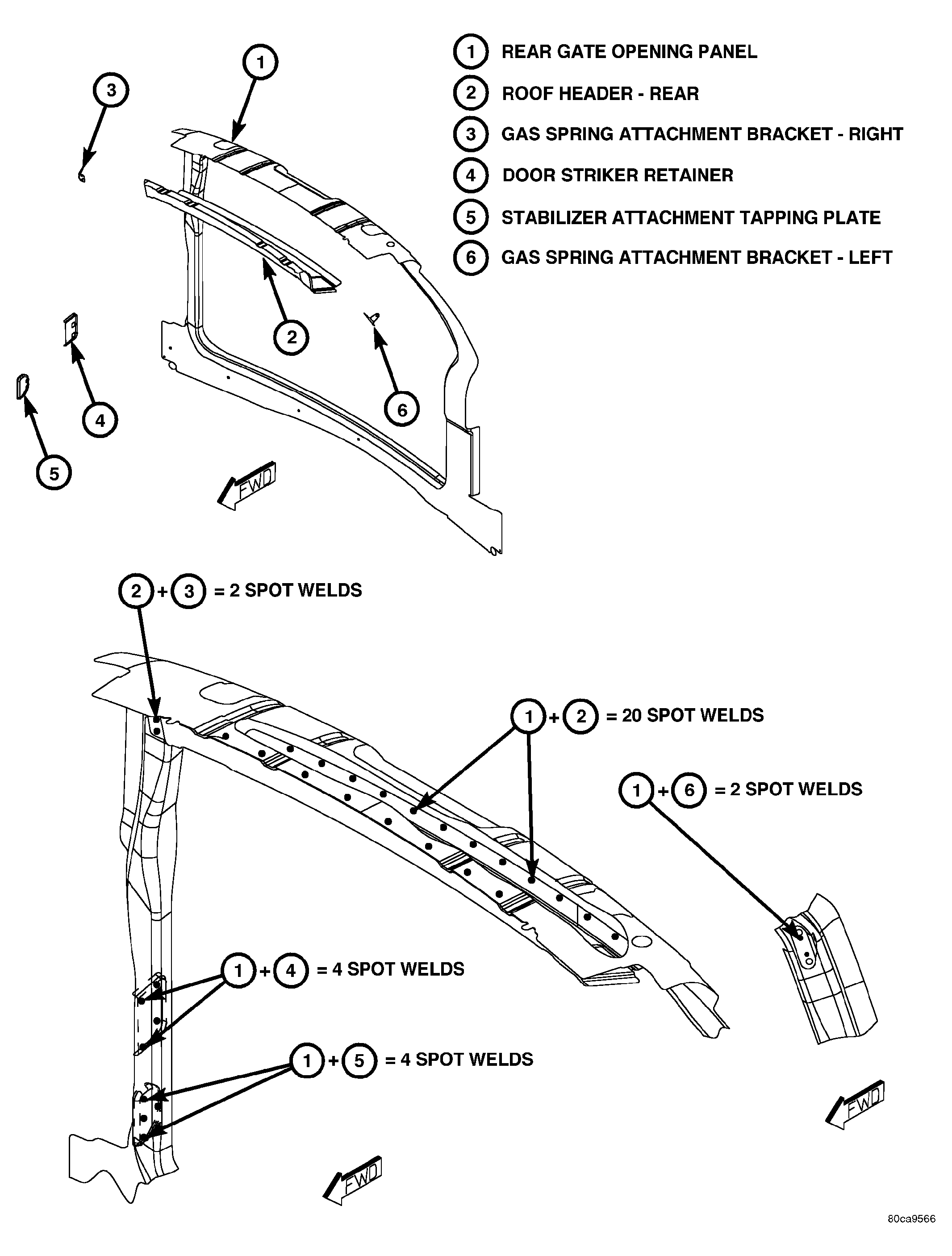

| SWING GATE OPENING PANEL AND ROOF HEADER | (Figure.) |
| BODY SIDE PANELS | |
| BODY SIDE PANEL ASSEMBLY | (Figure.) |

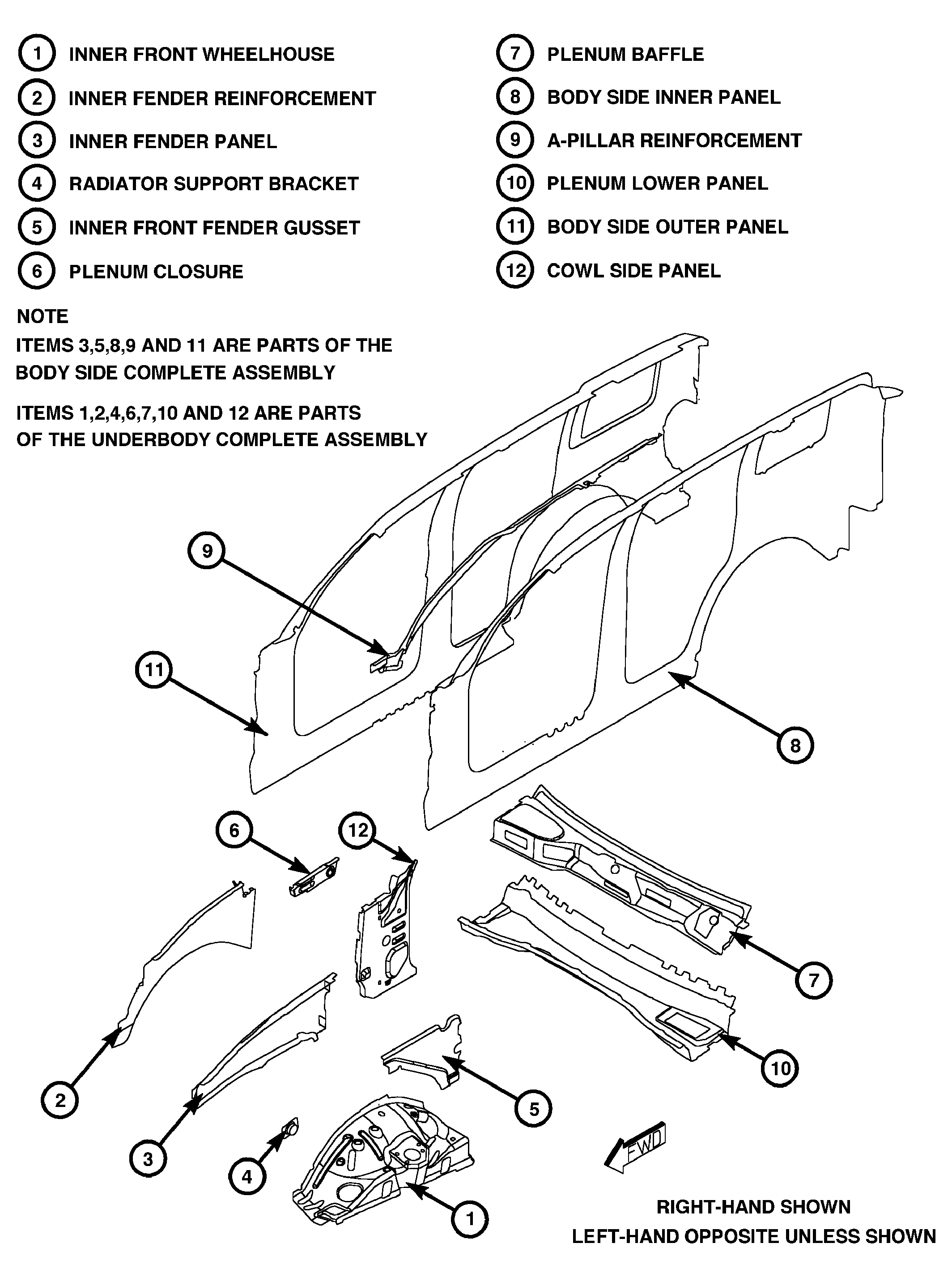

| BODY SIDE OUTER, INNER FENDER REINFORCEMENT AND FENDER ASSEMBLY | (Figure.) |

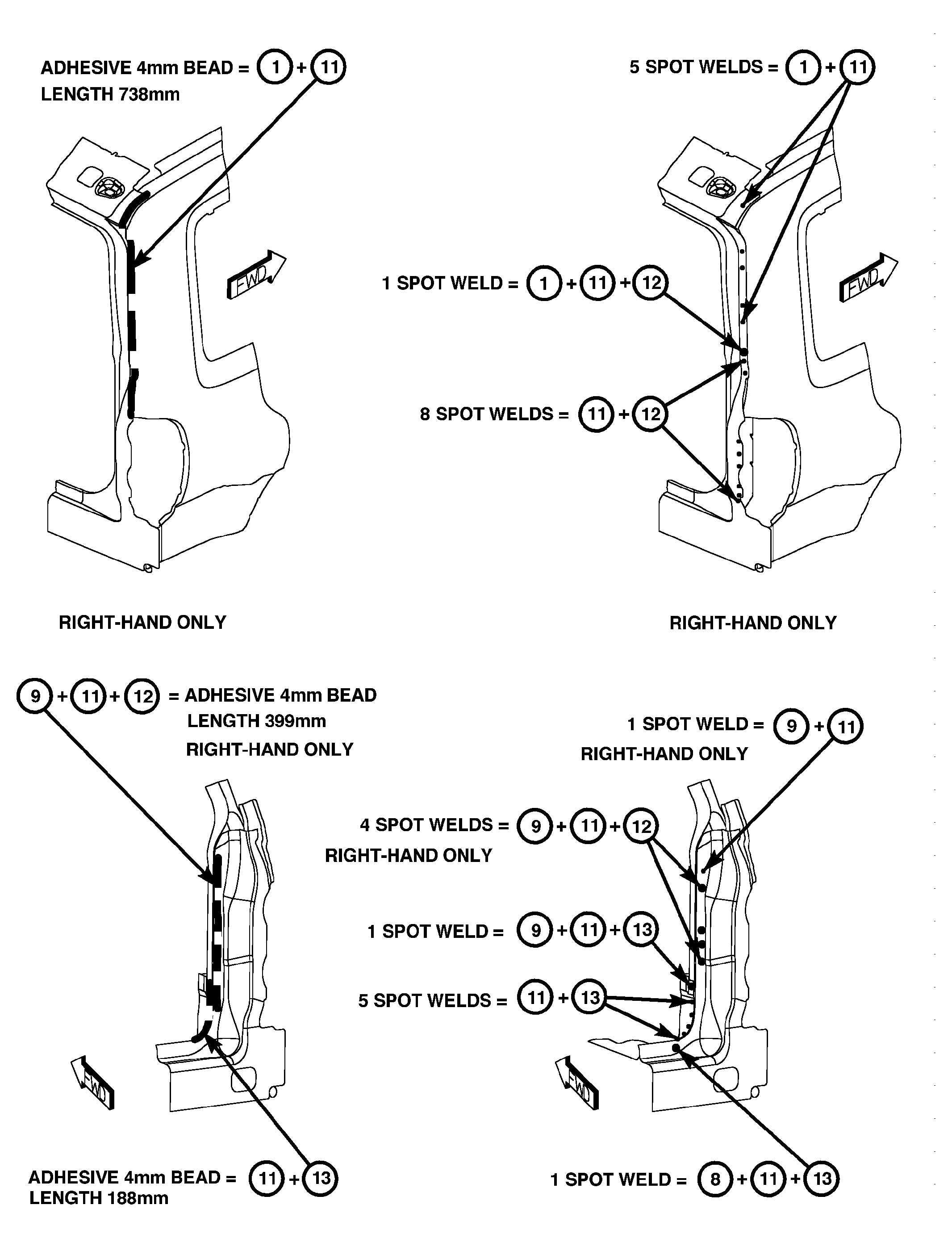

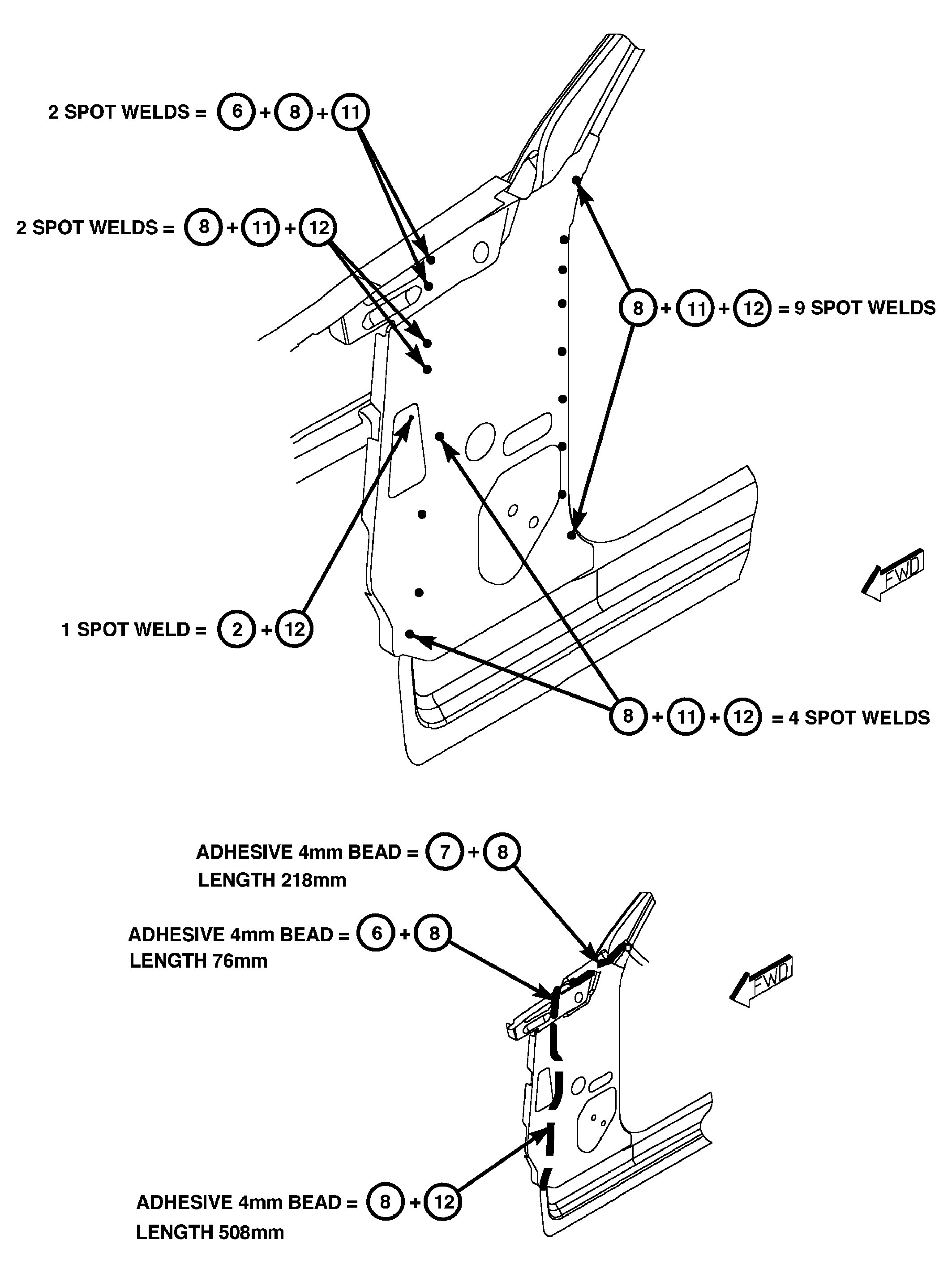

| BODY SIDE OUTER AND INNER PANELS; A-PILLAR | (Figure.) |
| LOWER INNER BODY SIDE PANELS AND UPPER A-PILLARS | (Figure.) |
| BODY SIDE PANEL ASSEMBLIES AND B-PILLAR. | (Figure.) |
| BODY SIDE PANEL ASSEMBLIES AND C-PILLAR REINFORCEMENT | (Figure.) |
| QUARTER WINDOW OPENING; SEAT BACK ATTACH REINFORCEMENT; C-PILLAR REINFORCEMENT | (Figure.) |
| BODY SIDE PANEL ASSEMBLIES AND OUTER REAR WHEELHOUSES | (Figure.) |

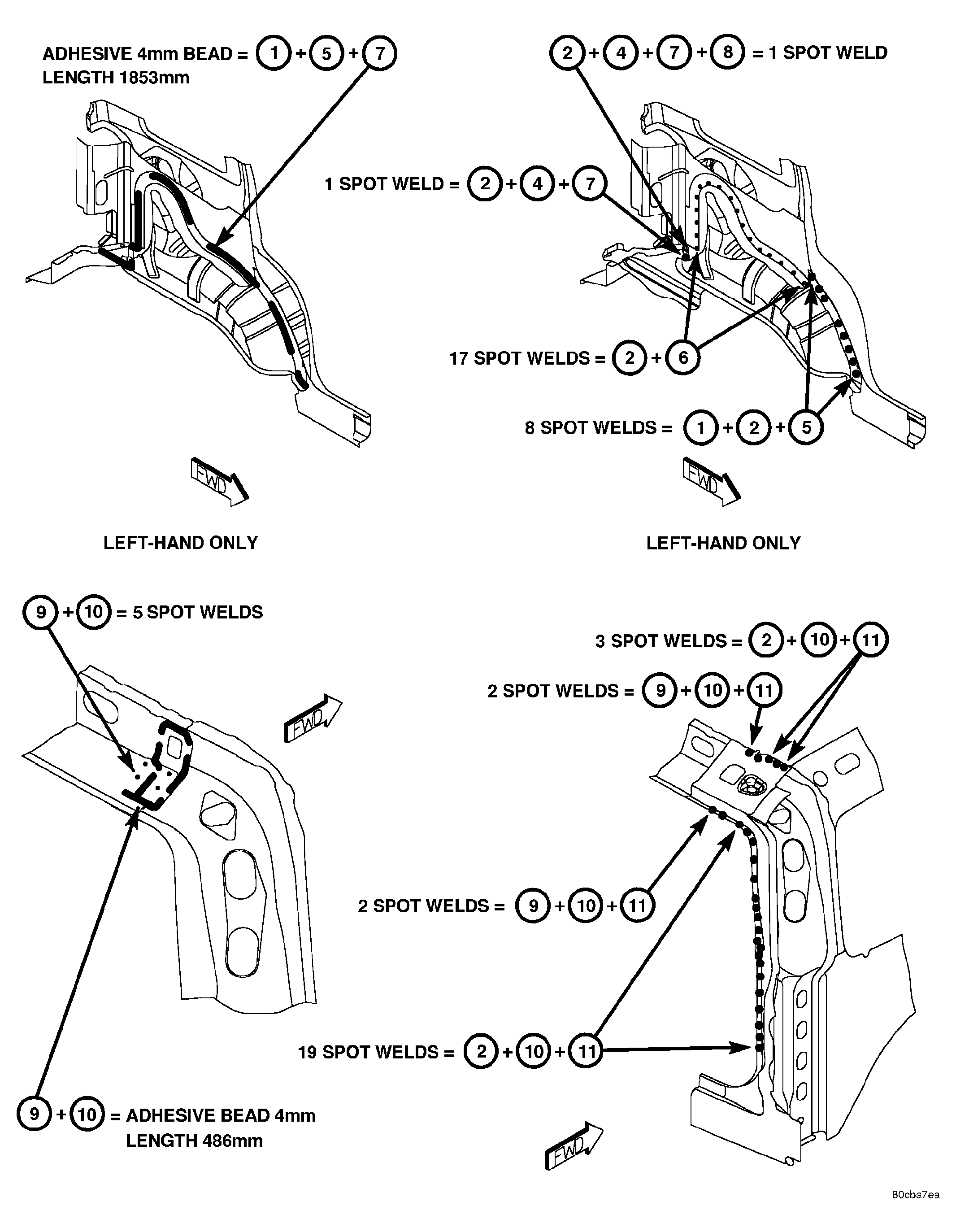

| OUTER REAR WHEELHOUSE WELDS AND ADHESIVE LOCATIONS | (Figure.) |

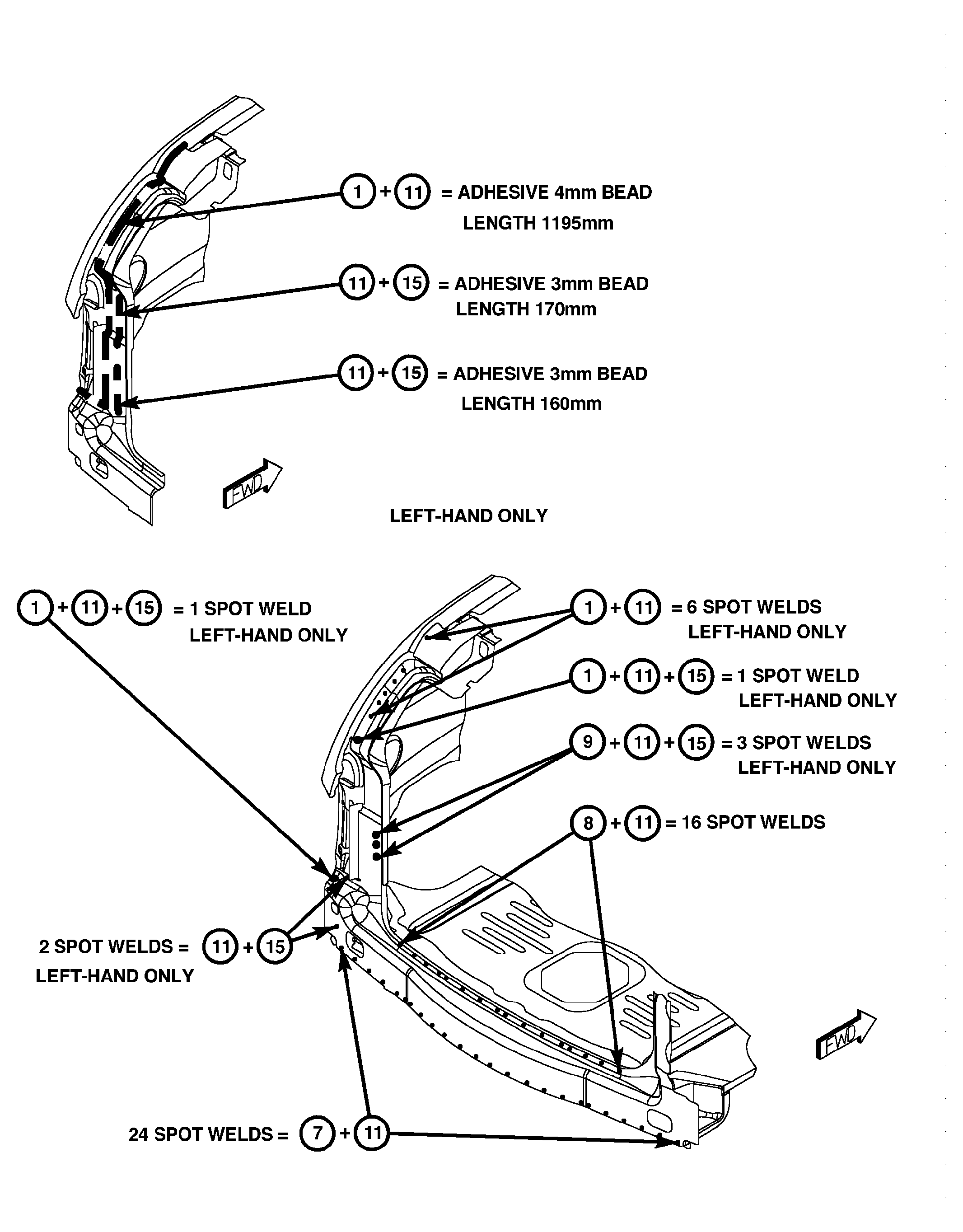

| D-PILLAR AND TAIL LAMP ASSEMBLY WELD AND ADHESIVE LOCATIONS | (Figure.) |
| SWING GATE STRIKER REINFORCEMENT WELDS AND ADHESIVE LOCATIONS | (Figure.) |
| REAR WHEELHOUSE WELDS AND TAIL LAMP ADHESIVE LOCATIONS | (Figure.) |
| FENDER ASSEMBLIES | |

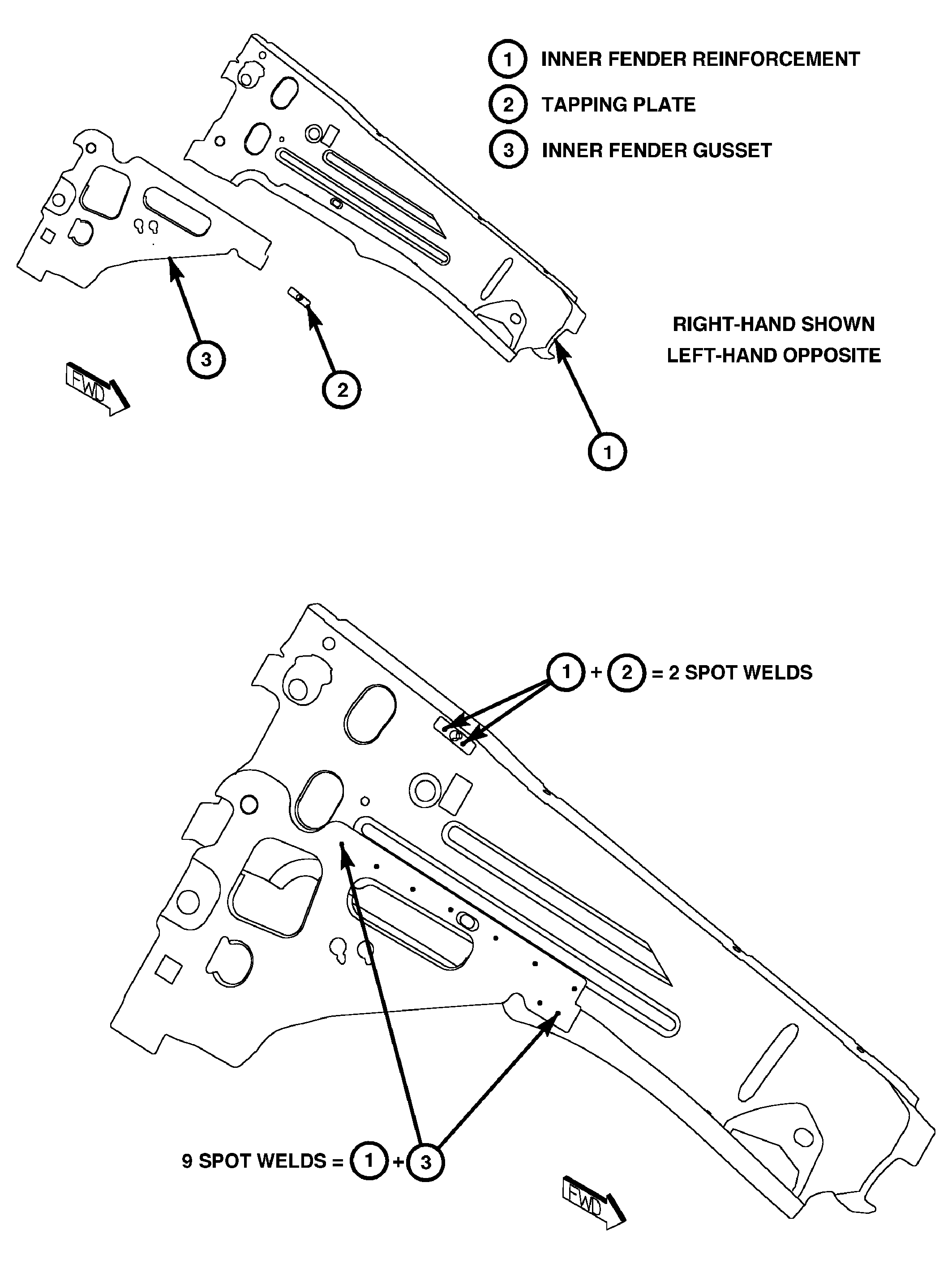

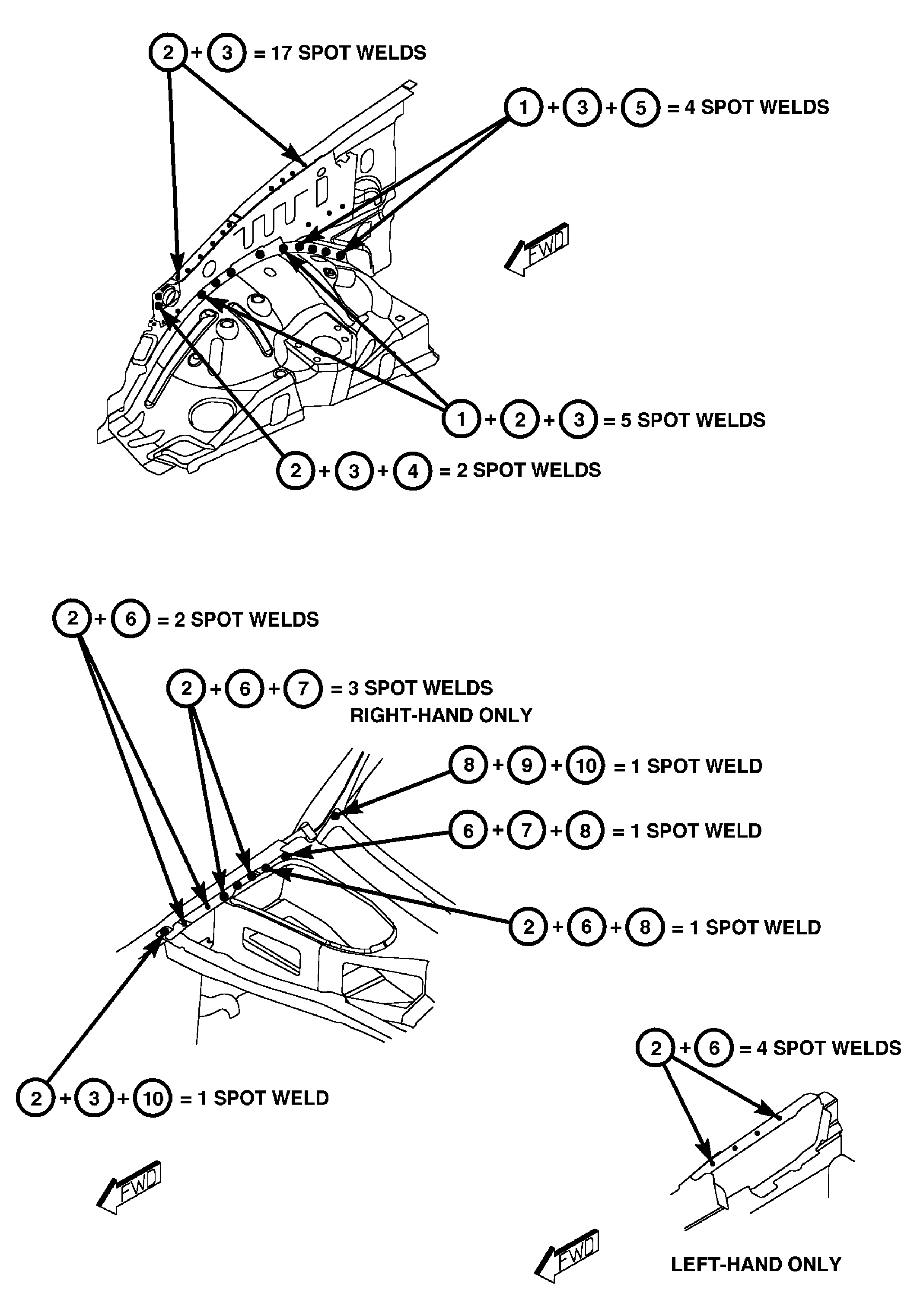

| INNER FENDER REINFORCEMENT AND GUSSETS | (Figure.) |
| INNER FENDER REINFORCEMENT, GUSSETS, PLENUM AND WHEELHOUSES | (Figure.) |
| INNER FENDER REINFORCEMENT AND WHEELHOUSES | (Figure.) |
| PLENUM ASSEMBLY AND INNER SIDE PANELS | (Figure.) |
| ROOF PANEL ASSEMBLIES | |

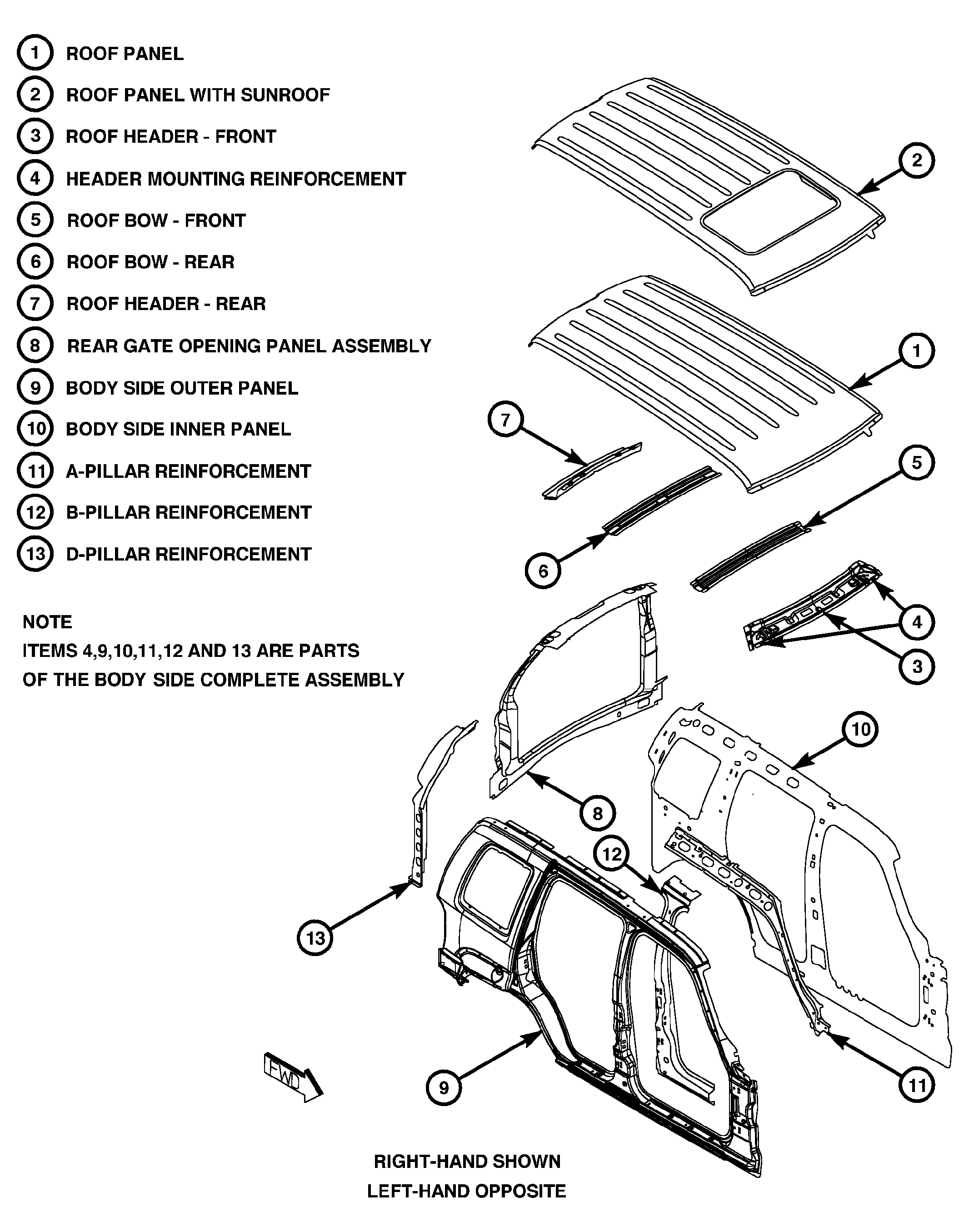

| ROOF PANEL ASSEMBLY | (Figure.) |

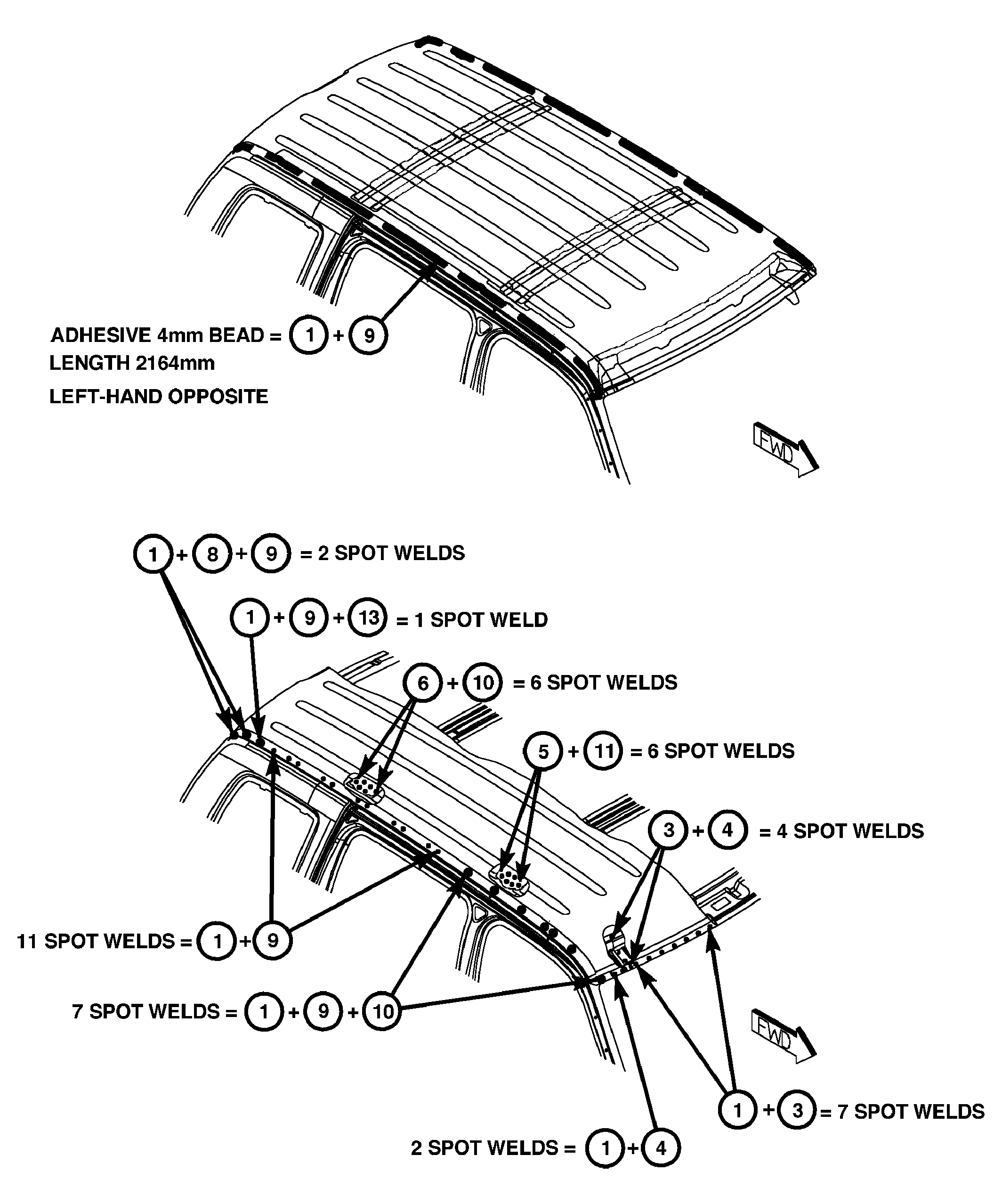

| ROOF PANEL AND BODY SIDE WELD AND ADHESIVE LOCATIONS | (Figure.) |

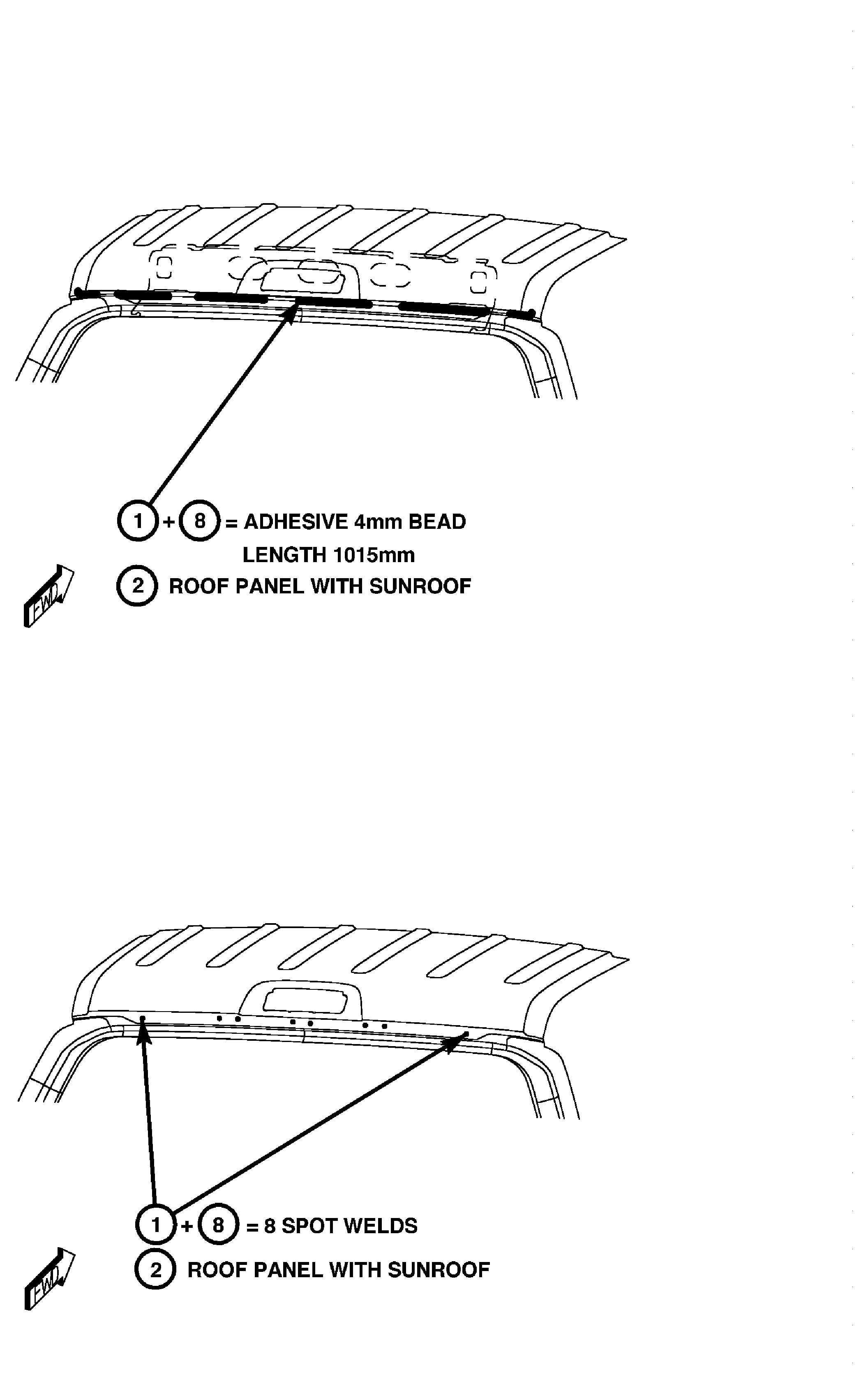

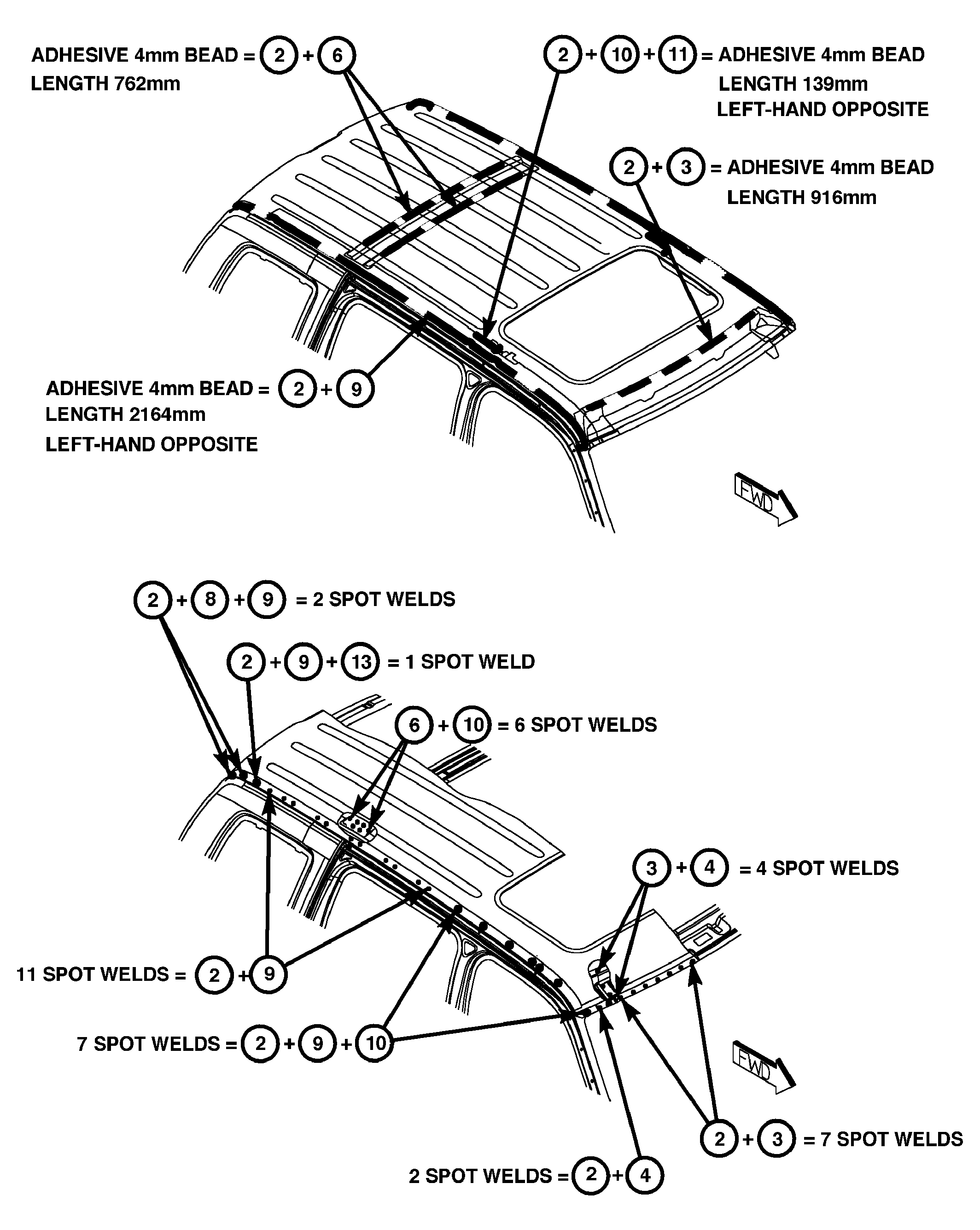

| ROOF PANEL AND BODY SIDE WELD AND ADHESIVE LOCATIONS - SUNROOF EQUIPPED | (Figure.) |
| ROOF AND HEADER PANEL ASSEMBLY | (Figure.) |
| BODY SIDE PANELS & FLOOR PAN ASSEMBLIES | |

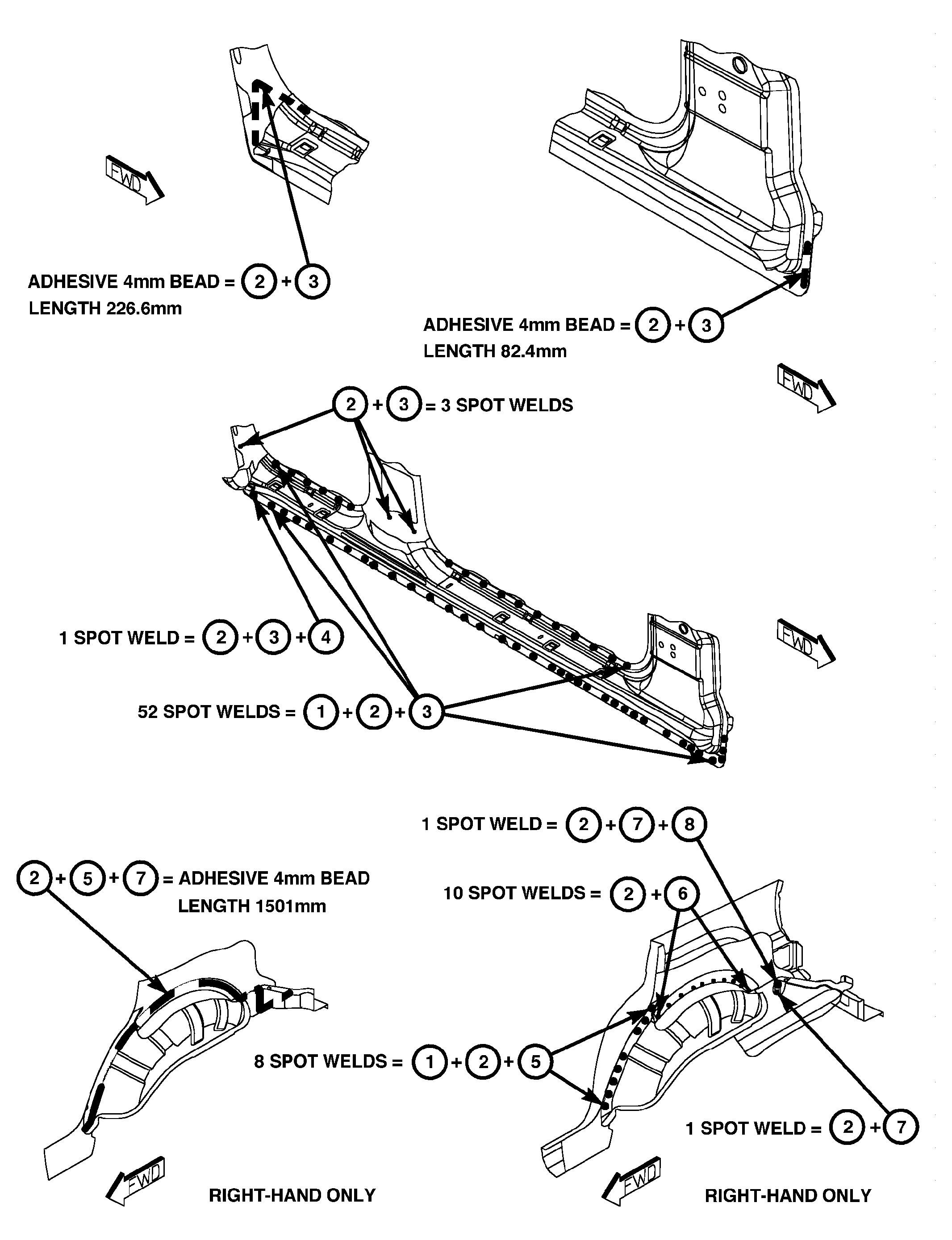

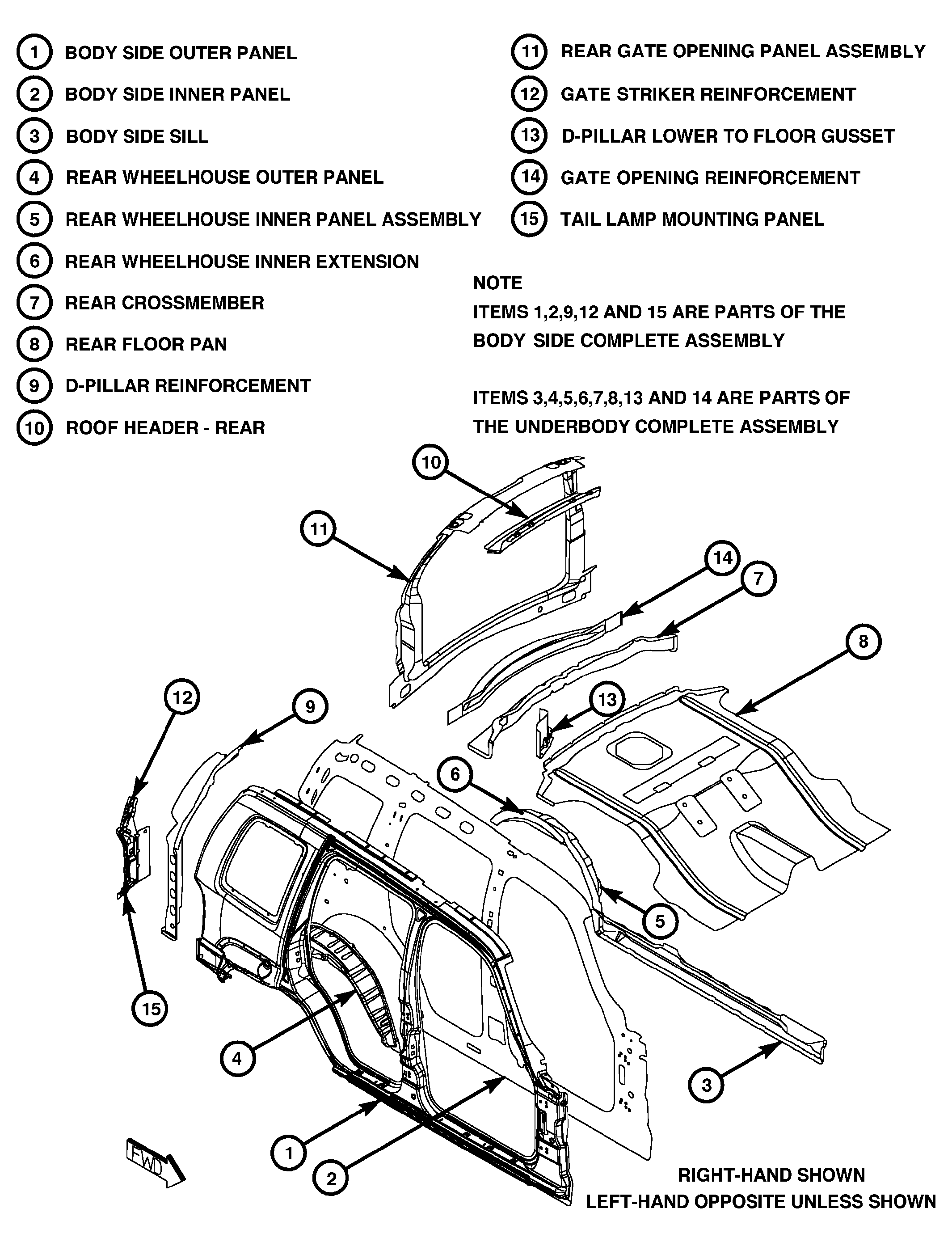

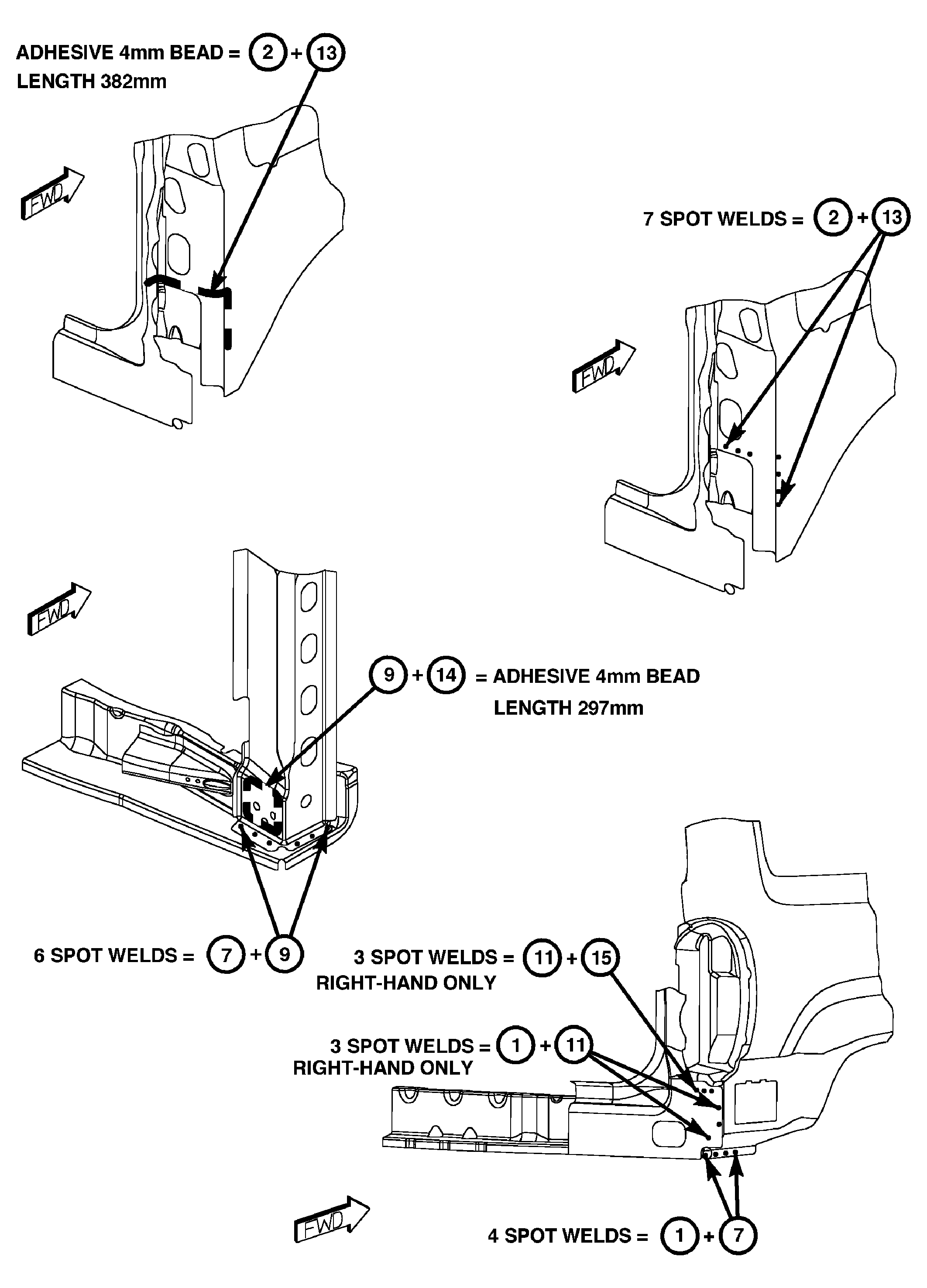

| BODY SIDE PANEL AND FLOOR PAN ASSEMBLIES | (Figure.) |
| BODY SIDE SILLS AND REAR WHEELHOUSES | (Figure.) |
| ROOF HEADER AND WHEELHOUSE WELDS AND ADHESIVE LOCATIONS | (Figure.) |
| SWING GATE OPENING PANEL; GATE STRIKER REINFORCEMENT; D-PILLAR REINFORCEMENT ADHESIVE AND WELD LOCATIONS | (Figure.) |
| SWING GATE OPENING PANEL; D-PILLAR LOWER TO FLOOR GUSSET; GATE OPENING REINFORCEMENT | (Figure.) |
| REAR FLOOR PAN AND CROSSMEMBER; TAIL LAMP MOUNTING; SWING GATE OPENING PANEL; | (Figure.) |
