Sealer Locations: Specifications
WARNING: This page is about a different car, the 2005 Jeep Liberty. However, it is still accessible from the selected car via links, so may be relevant.
INDEX
| DESCRIPTION | FIGURE |
|---|---|

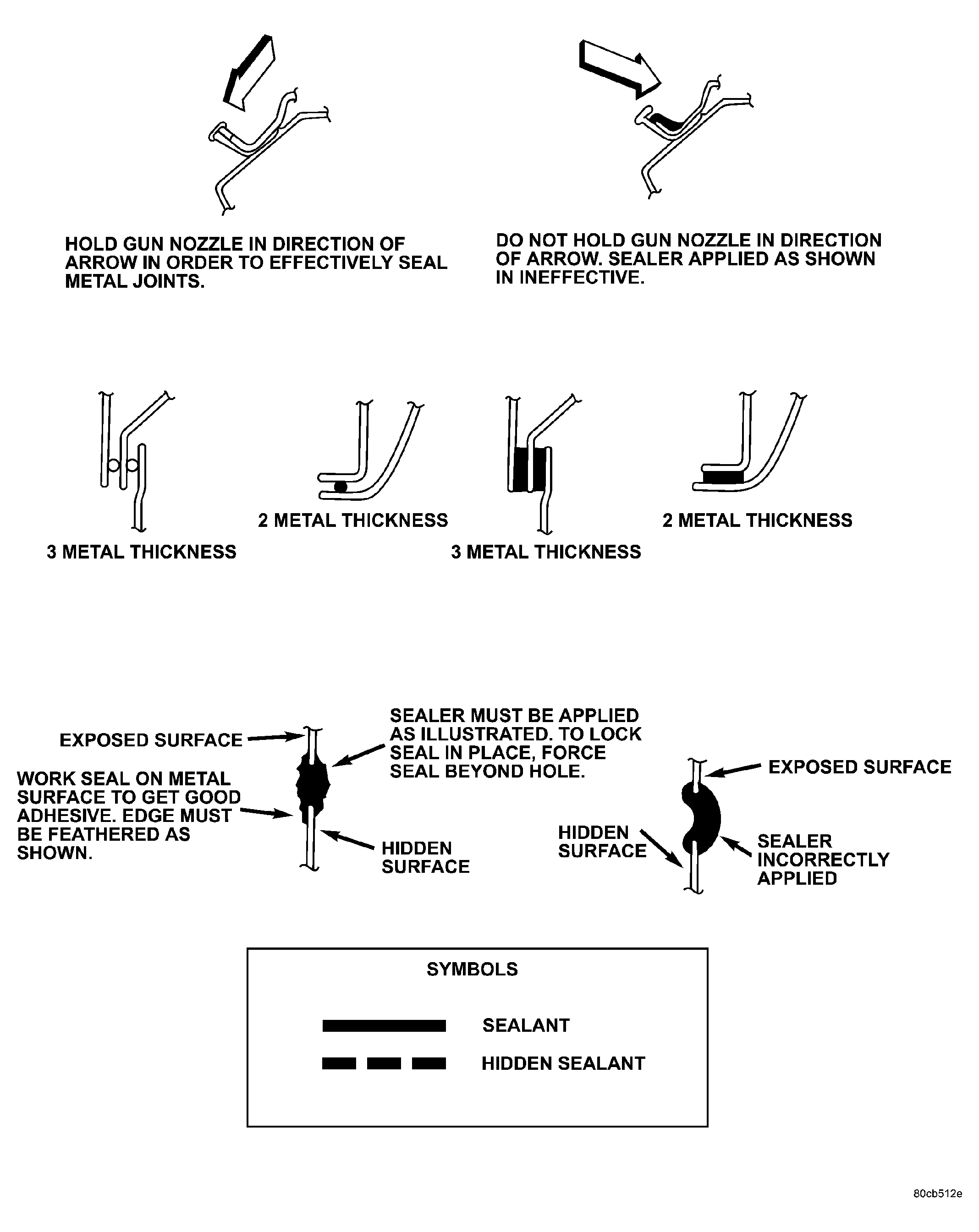

| SEALER APPLICATION METHODS | (Fig 1.) |

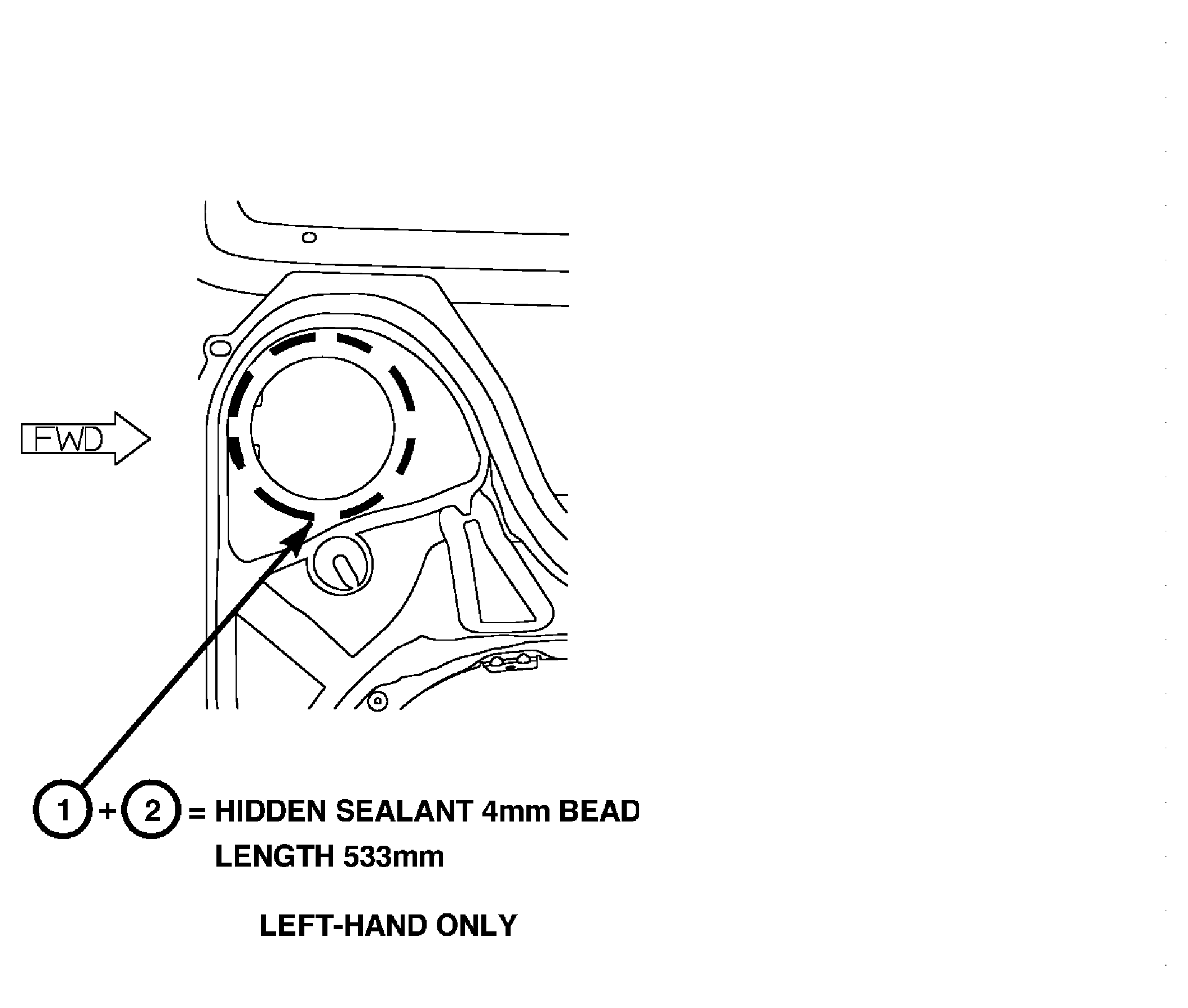

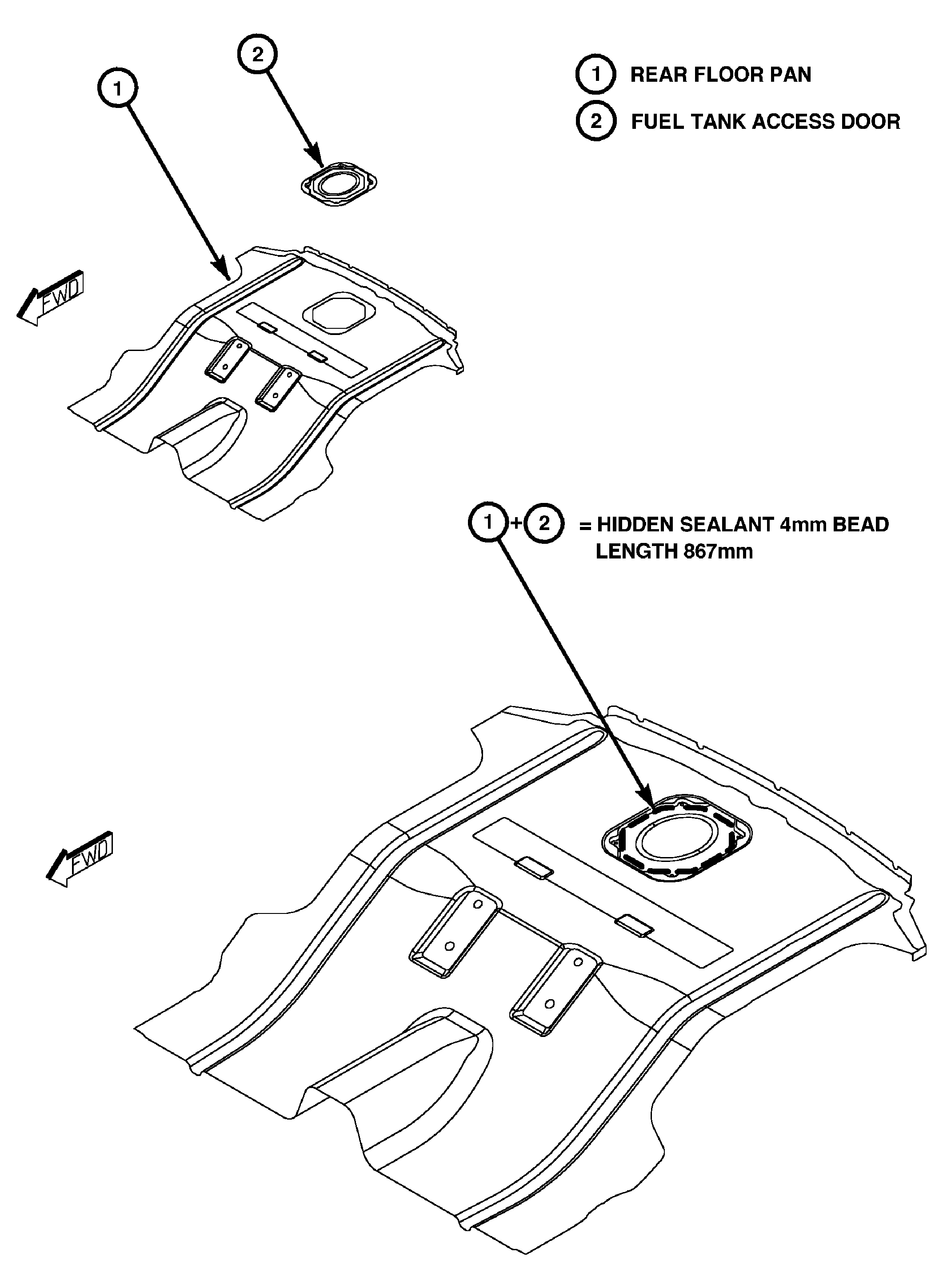

| REAR FLOOR PAN AND FUEL TANK ACCESS DOOR | (Fig 2.) |

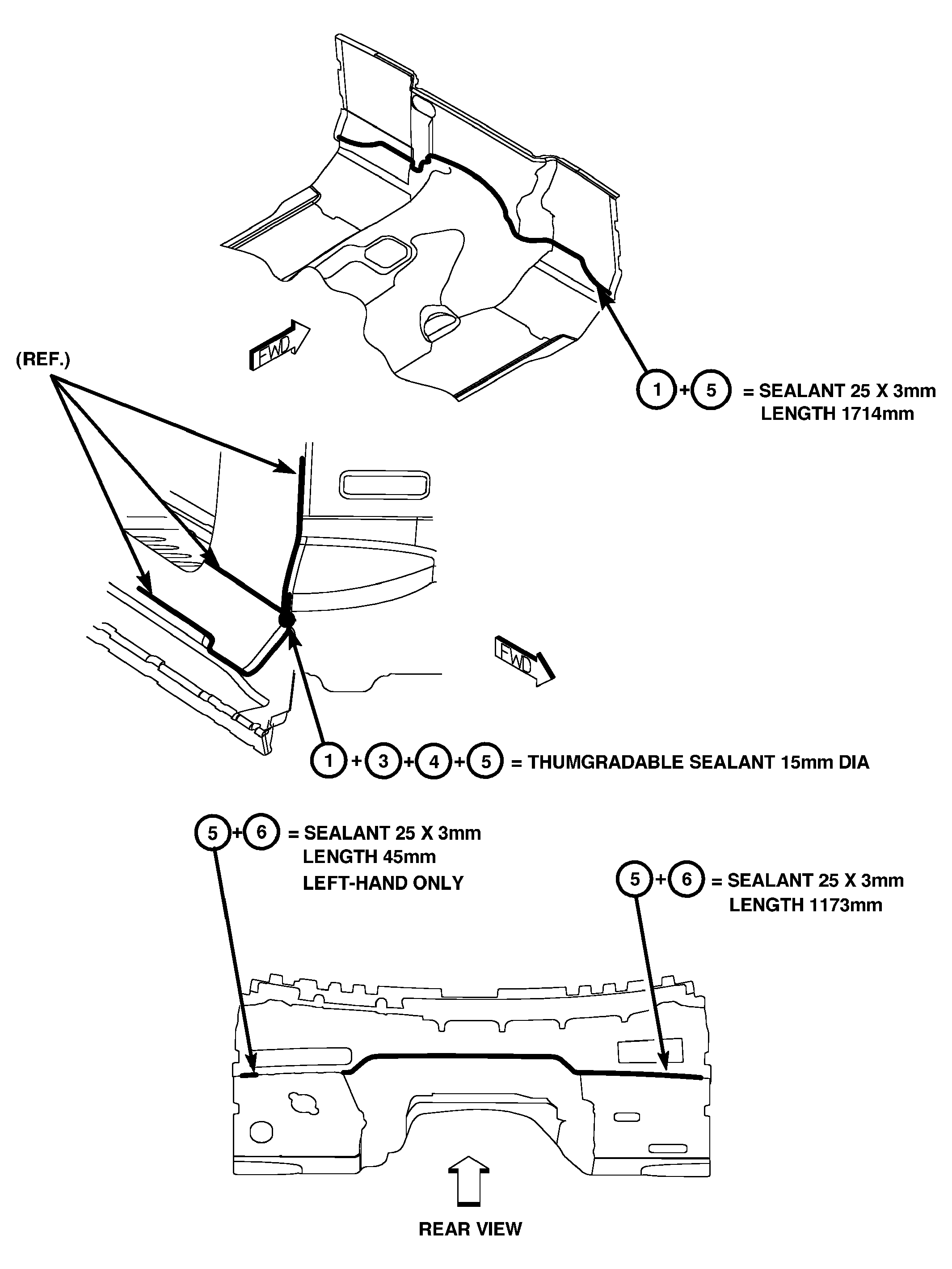

| FLOOR PANS; BODY SIDE SILLS; DASH PANEL; COWL AND PLENUM ASSEMBLY | (Fig 3.) |
| FRONT FLOOR PAN; DASH; BODY SIDE SILL AND COWL PANELS | (Fig 4.) |
| FLOOR PANS AND SIDE SILLS | (Fig 5.) |
| BODY SIDE, PLENUM AND DASH PANELS ASSEMBLIES | (Fig 6.) |

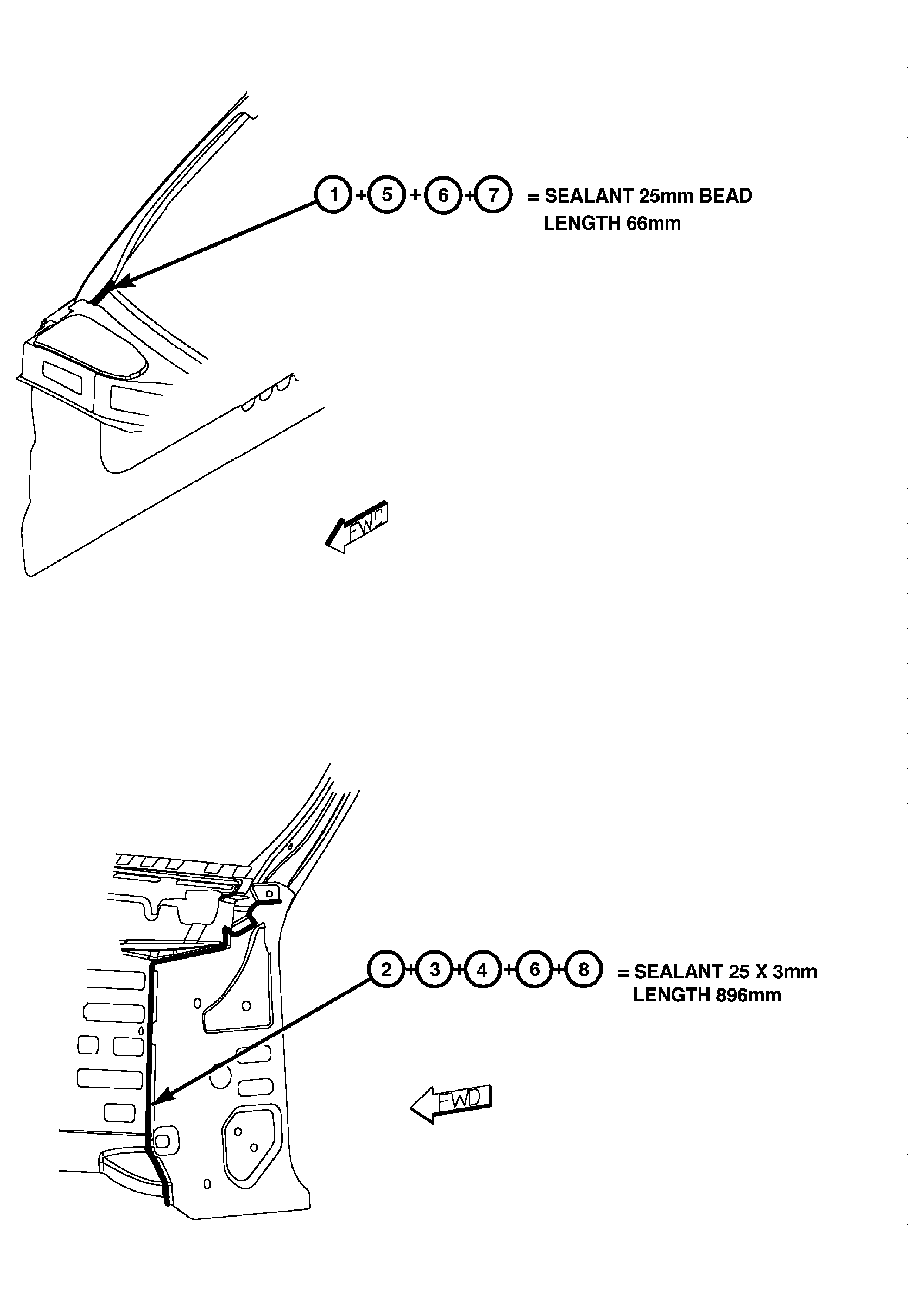

| A-PILLAR AND DASH PANEL | (Fig 7.) |

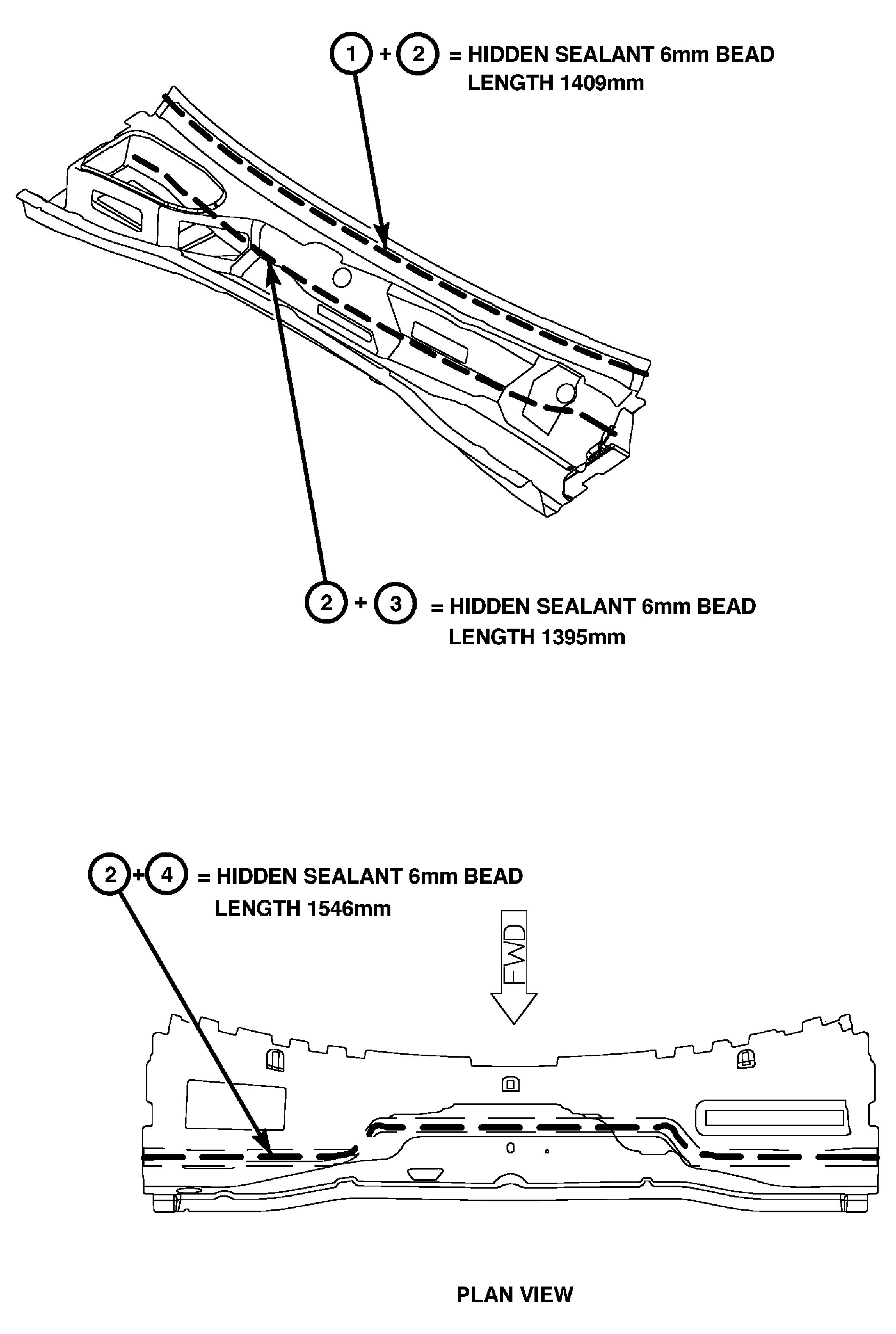

| PLENUM AND DASH PANEL | (Fig 8.) |

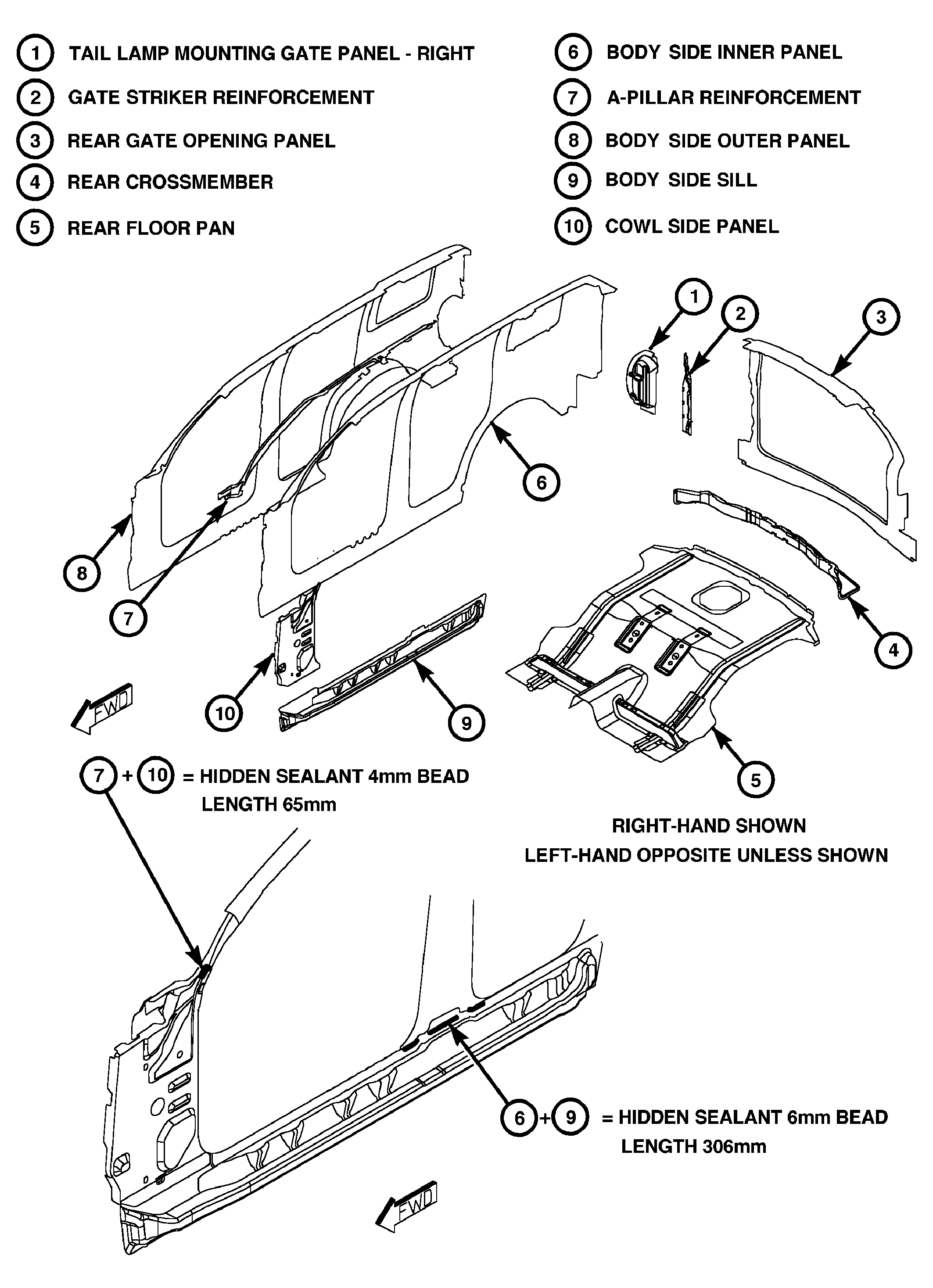

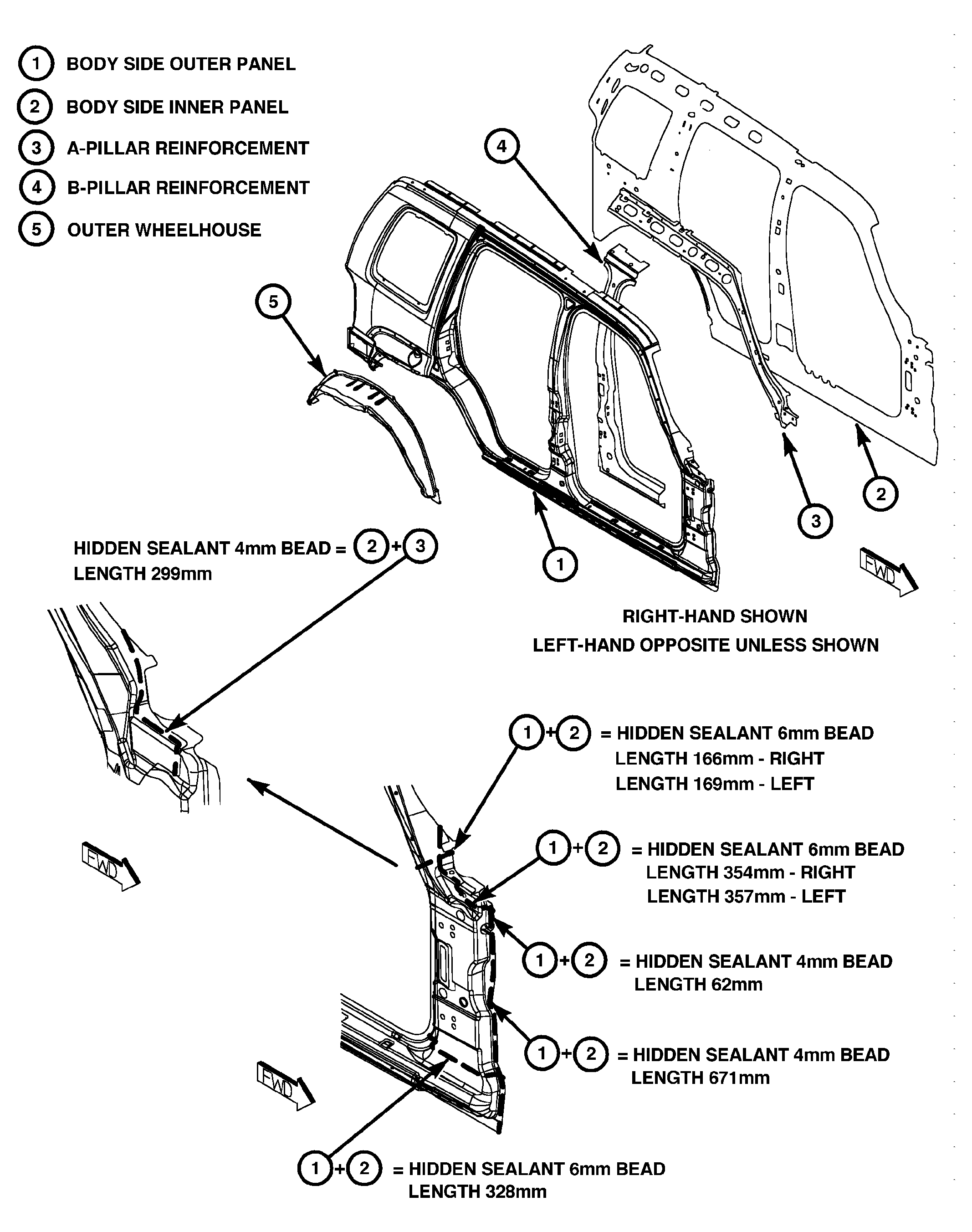

| BODY SIDE PANEL ASSEMBLIES | (Fig 9.) |

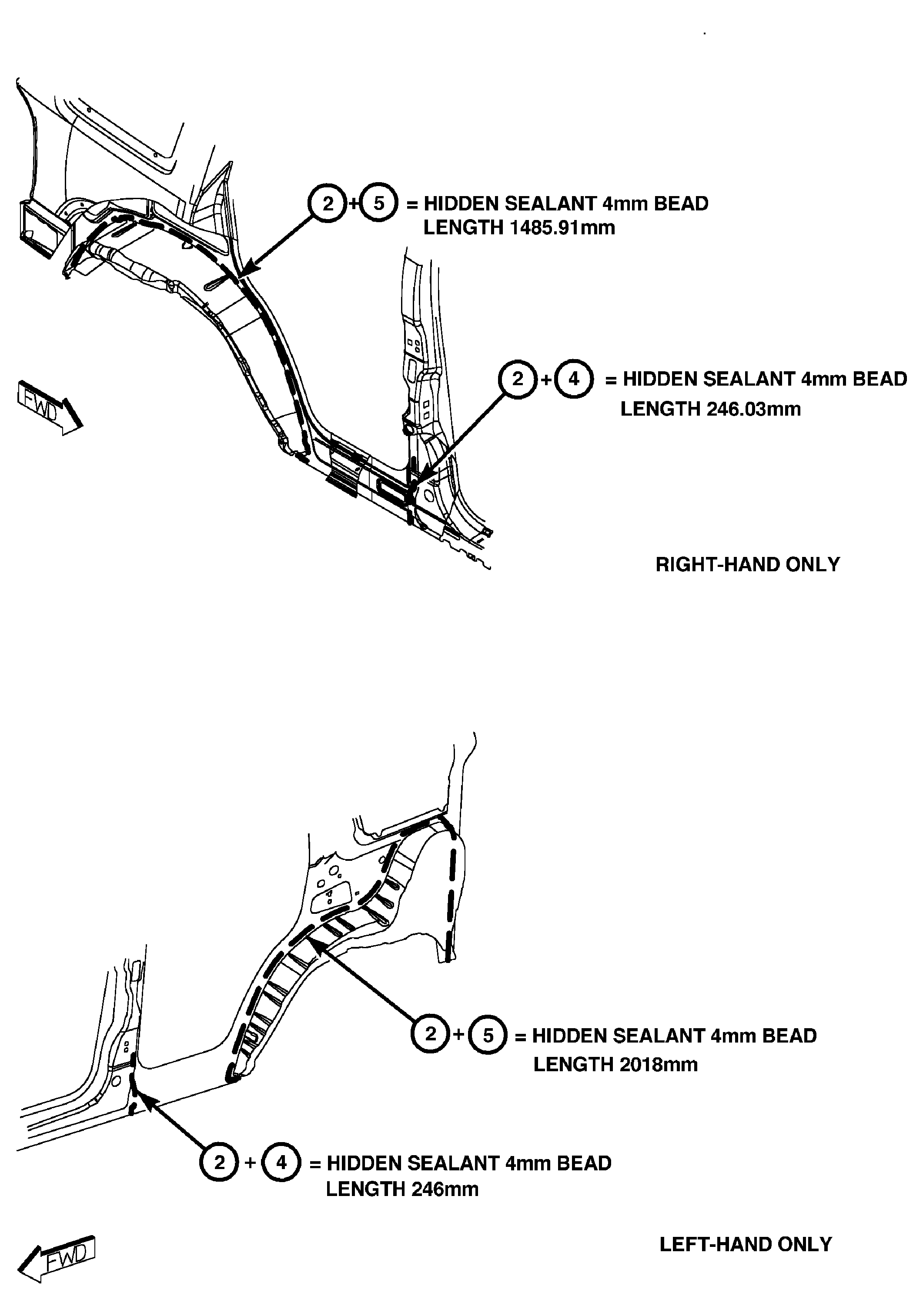

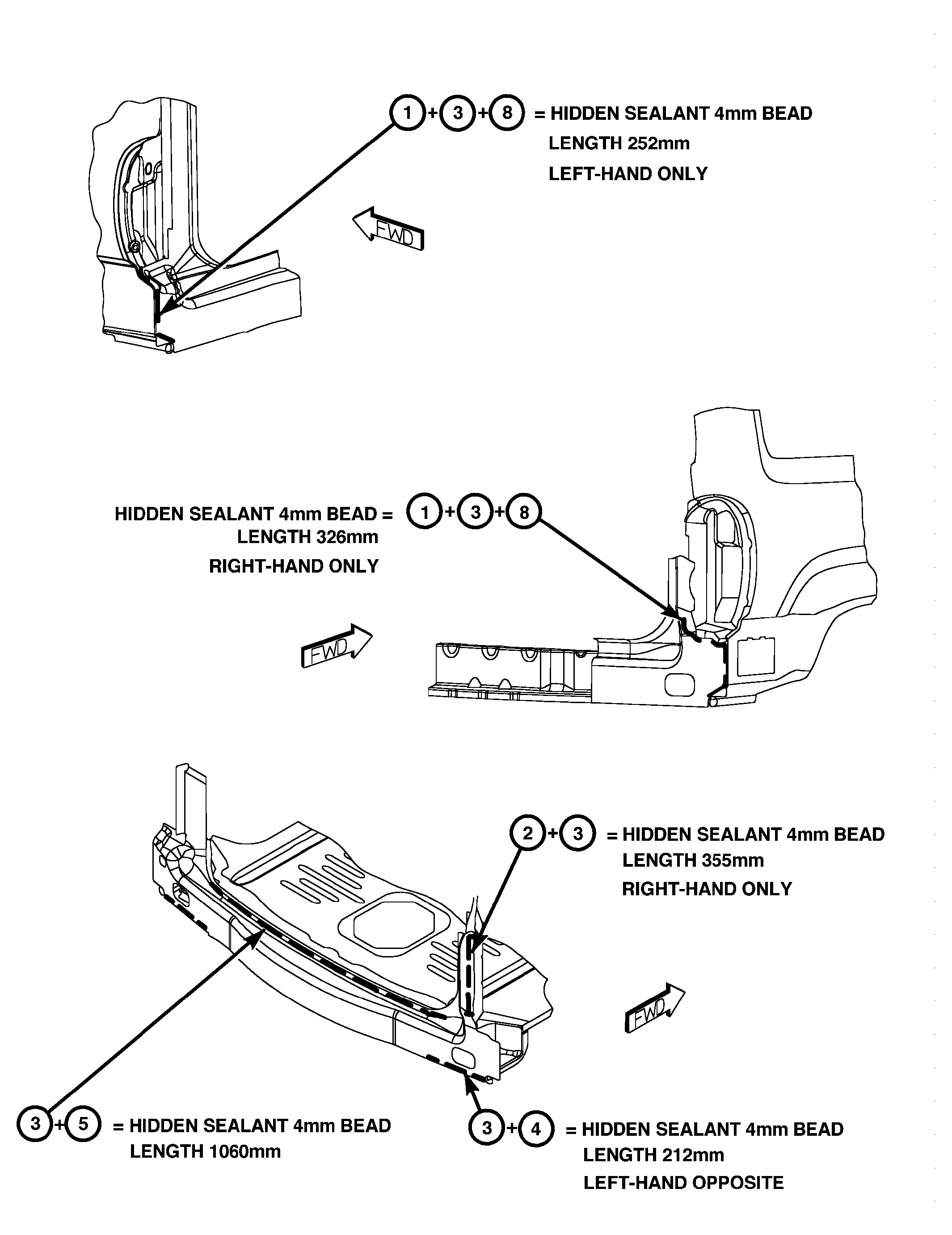

| BODY SIDE SILL; WHEELHOUSE; B-PILLAR | (Fig 10.) |
| TAIL LAMP MOUNTING AND SWING GATE STRIKER REINFORCEMENT ASSEMBLIES | (Fig 11.) |
| ROOF PANEL; SWING GATE OPENING ASSEMBLIES | (Fig 12.) |
| ROOF PANEL; SWING GATE OPENING | (Fig 13.) |
| ROOF PANEL; SWING GATE OPENING | (Fig 14.) |

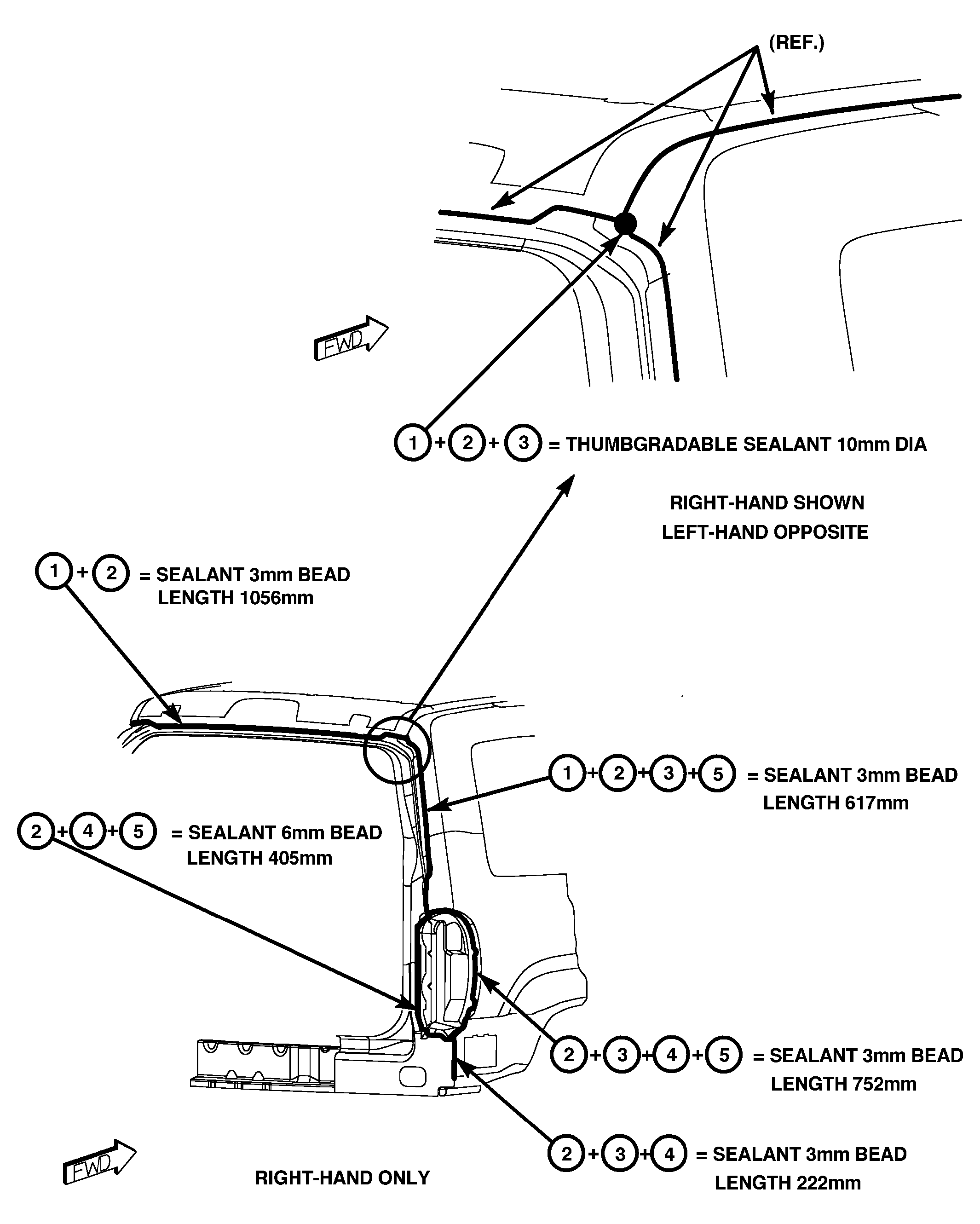

| BODY SIDE PANEL; SWING GATE OPENING; FLOOR PAN ASSEMBLY | (Fig 15.) |
| SWING GATE OPENING | (Fig 16.) |

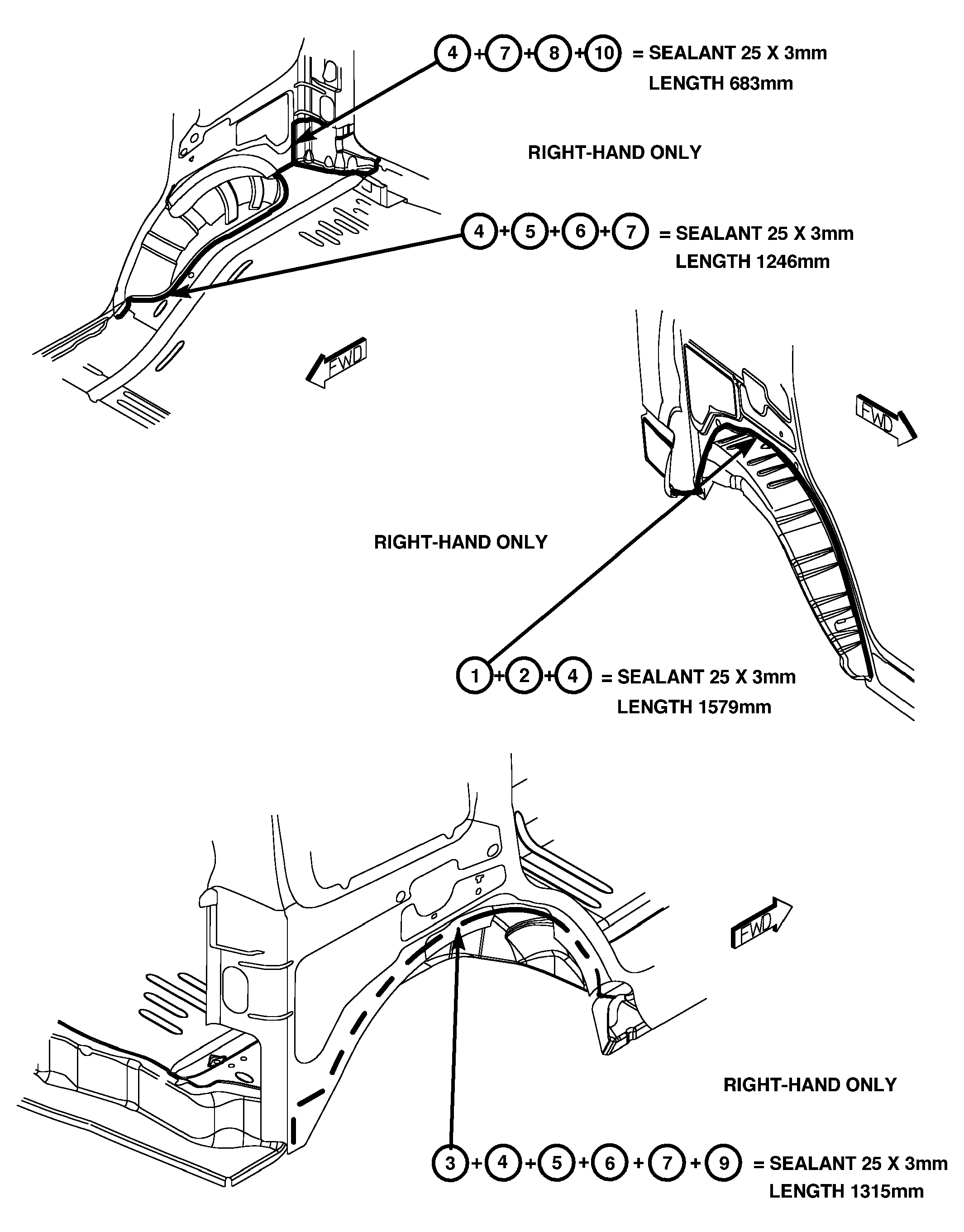

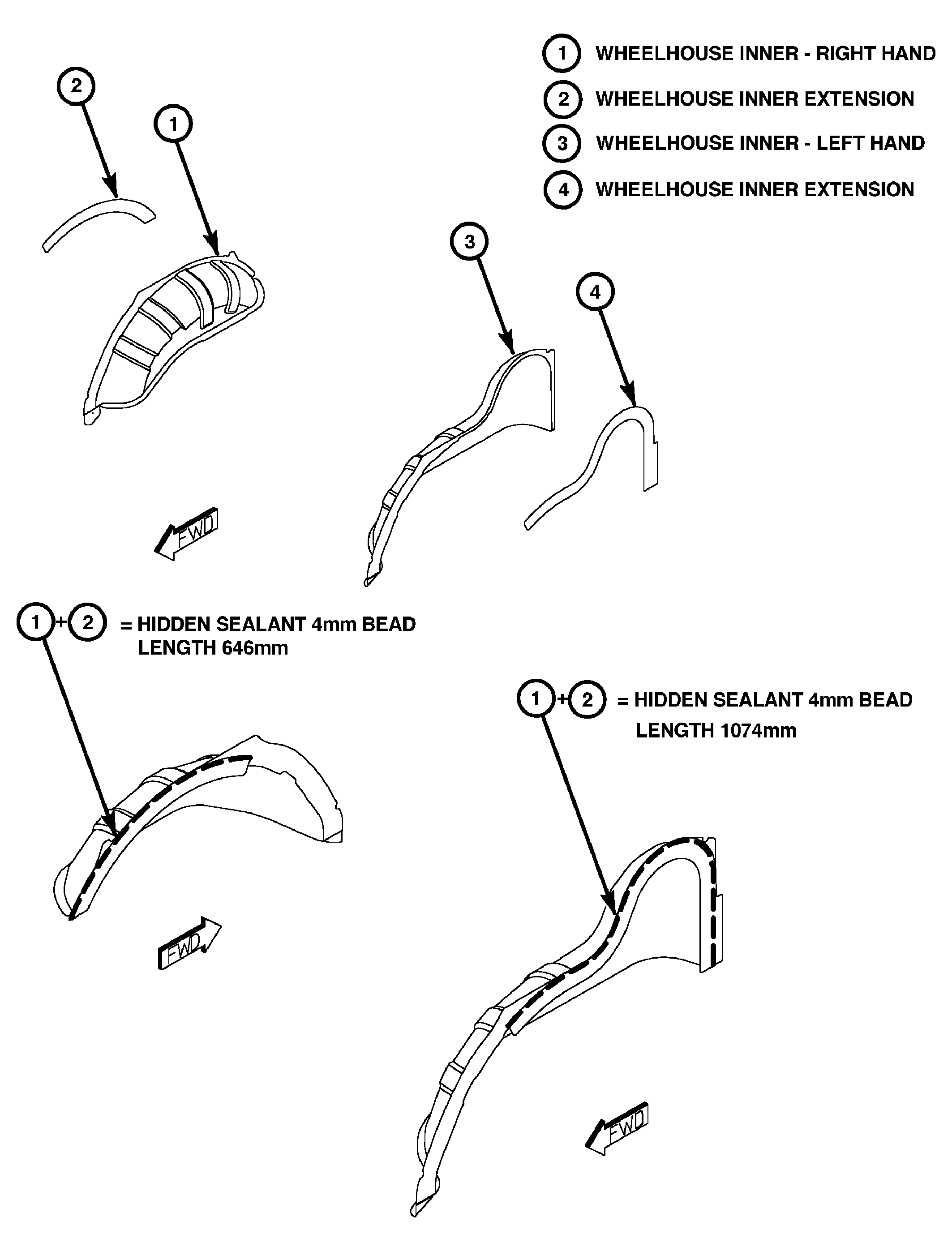

| WHEELHOUSES | (Fig 17.) |
| BODY SIDE PANEL; FLOOR PAN; SWING GATE OPENING ASSEMBLIES | (Fig 18.) |
| WHEELHOUSES | (Fig 19.) |
| WHEELHOUSES | (Fig 20.) |
| WHEELHOUSE | (Fig 21.) |

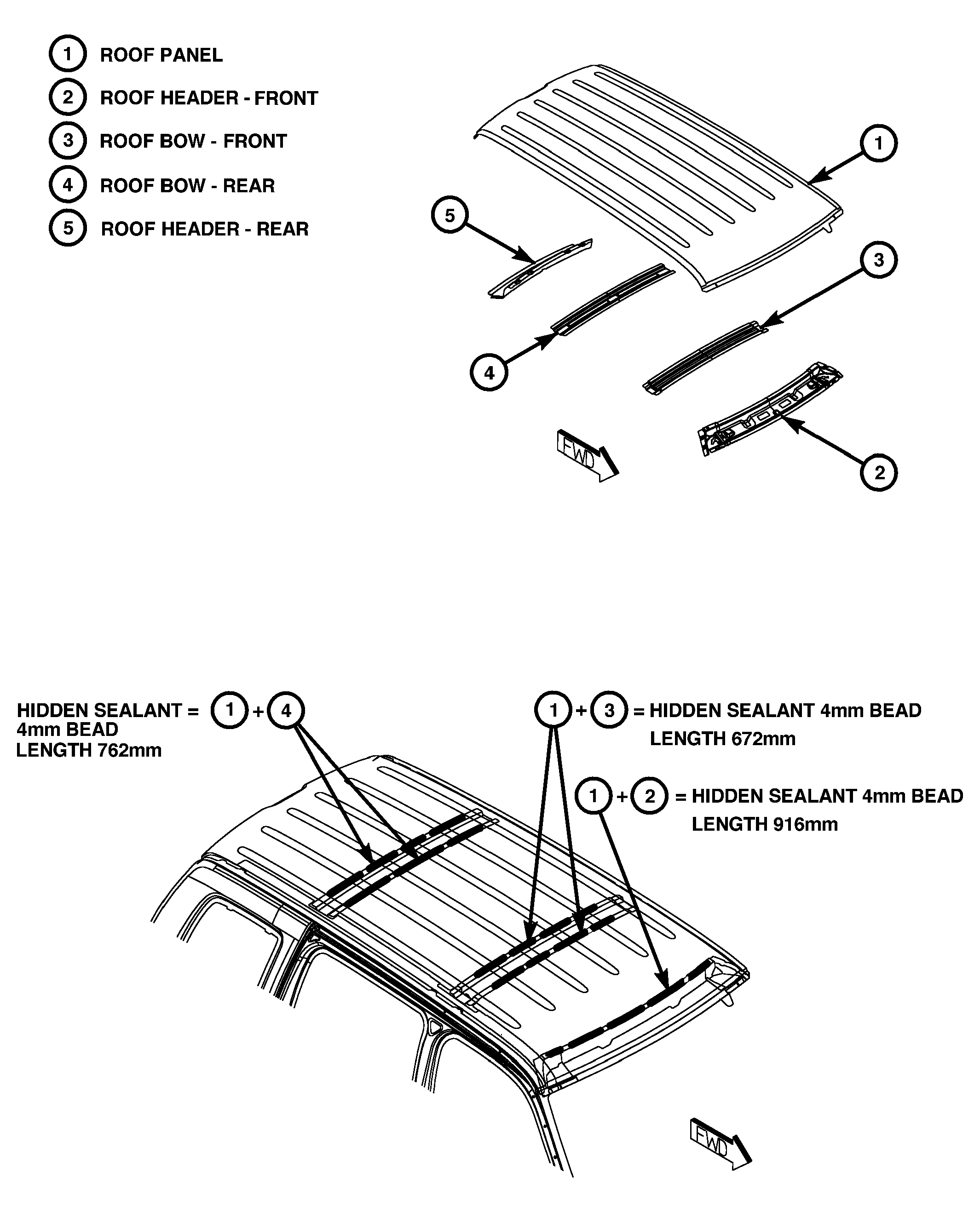

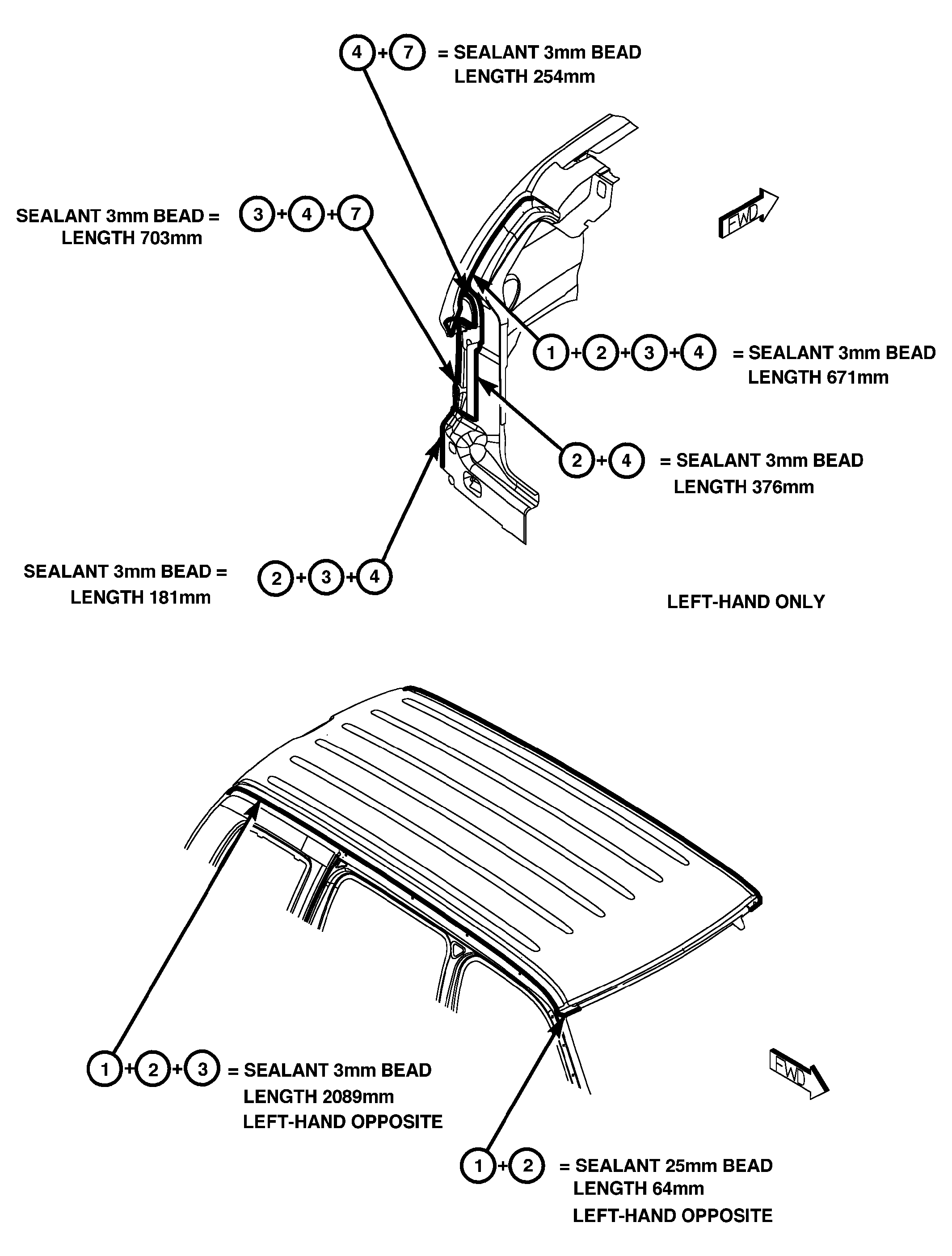

| ROOF PANEL ASSEMBLY | (Fig 22.) |

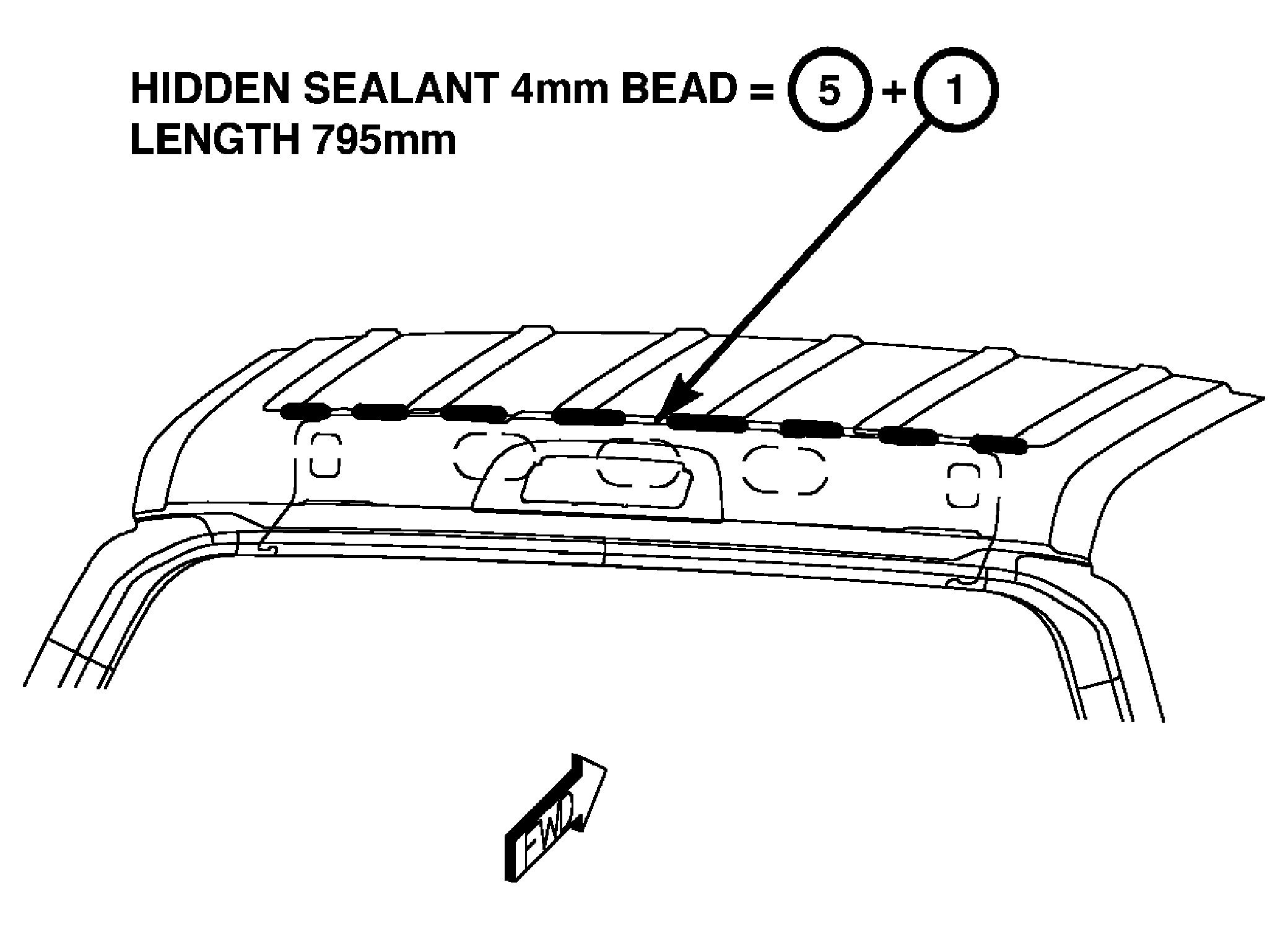

| REAR ROOF HEADER AND ROOF PANEL | (Fig 23.) |
