Heater Core Hoses - 2.8L Diesel
WARNING: This page is about a different car, the 2005 Jeep Liberty. However, it is still accessible from the selected car via links, so may be relevant.
- Drain cooling system. (Refer to COOLANT ).
- Remove engine cover from engine. (Refer to ENGINE COVER - REMOVAL) .

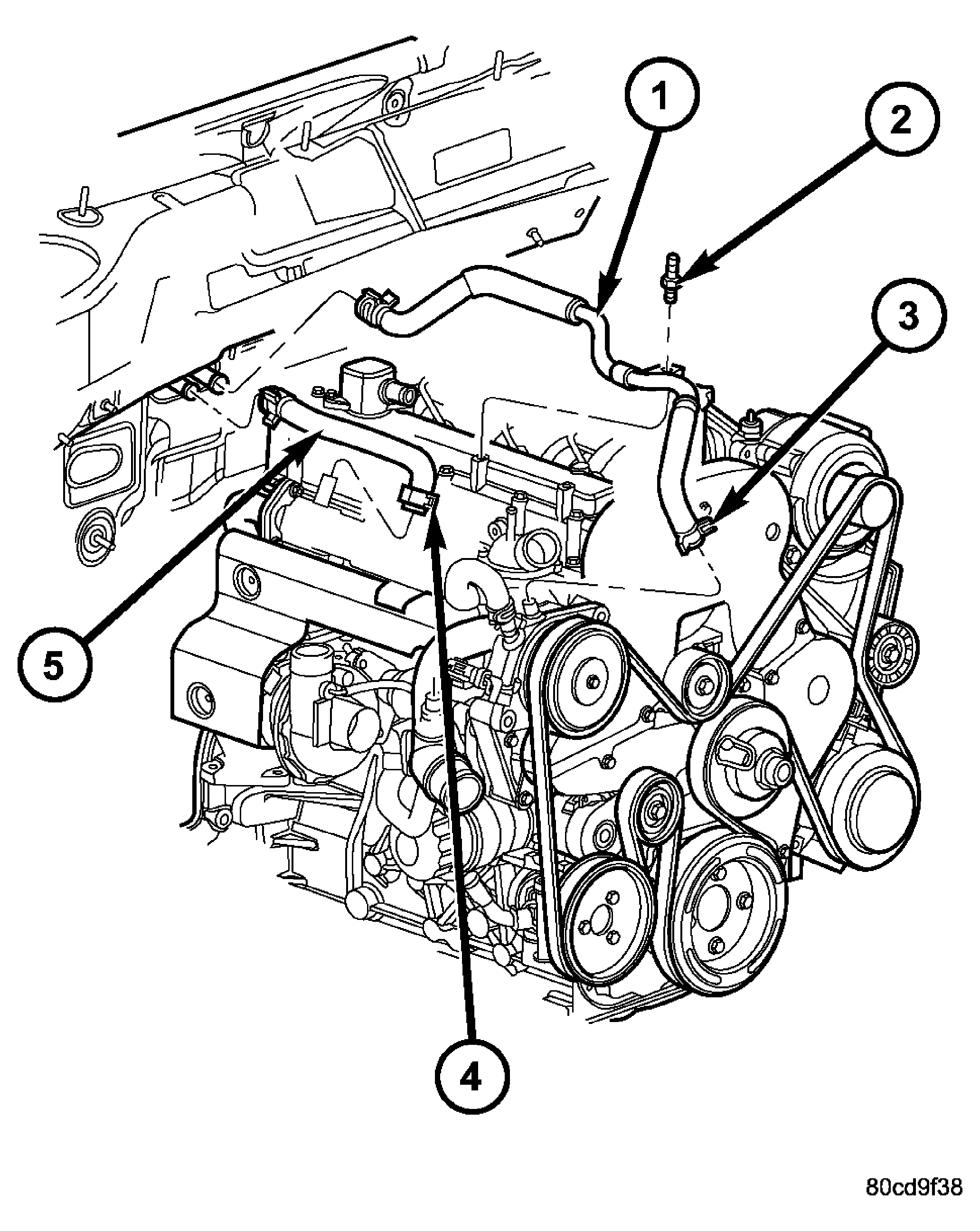

- Disconnect heater core supply line at heater core and viscous heater. See Fig 1. Remove hose from vehicle.
- Disconnect heater core return line from heater core and EGR cooler. See Fig 1. Remove hose from vehicle.
| 1 - HEATER CORE TO VISCOUS HEATER HOSE |
| 2 - MOUNTING STUD |
| 3 - HOSE CLAMP |
| 4 - HOSE CLAMP |
| 5 - HEATER CORE TO EGR COOLER HOSE |
