Solenoids & Solenoid Valves
WARNING: This page is about a different car, the 2005 Jeep Liberty. However, it is still accessible from the selected car via links, so may be relevant.
SOLENOIDS & SOLENOID VALVES LOCATION
| Component | Location |
|---|---|
| A/C Compressor Clutch (Diesel) | Left side of engine. See Figure. |
| A/C Compressor Clutch (3.7L) | Right front of engine compartment. See Figure. |
| Boost Pressure Solenoid | Right rear of engine compartment. See Figure. |
| Coil Rail (2.4L) | Right side of engine. See Figure. |

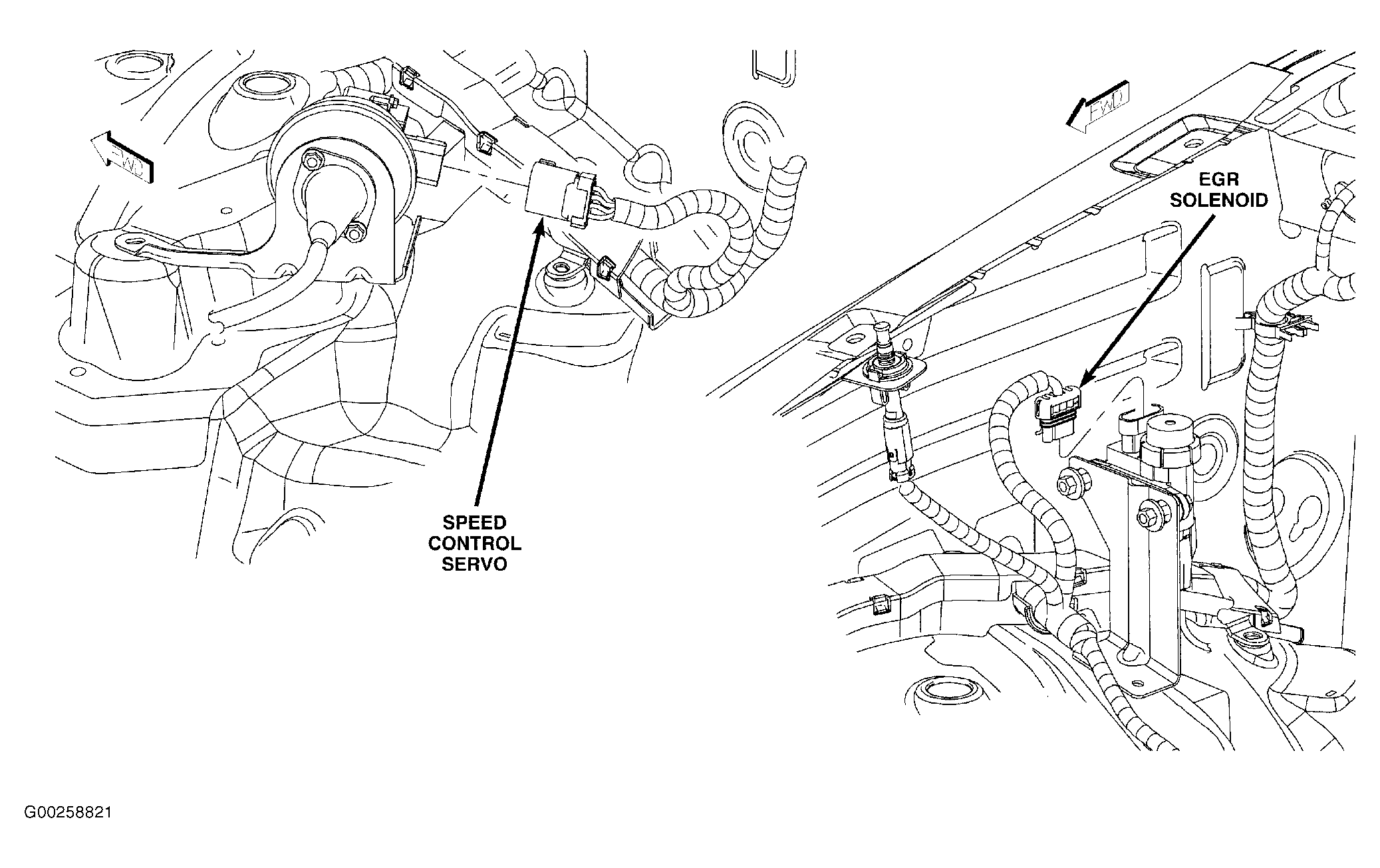

| EGR Solenoid | Right side of engine compartment. See Figure. |
| Evap/Purge Solenoid | At solenoid. |

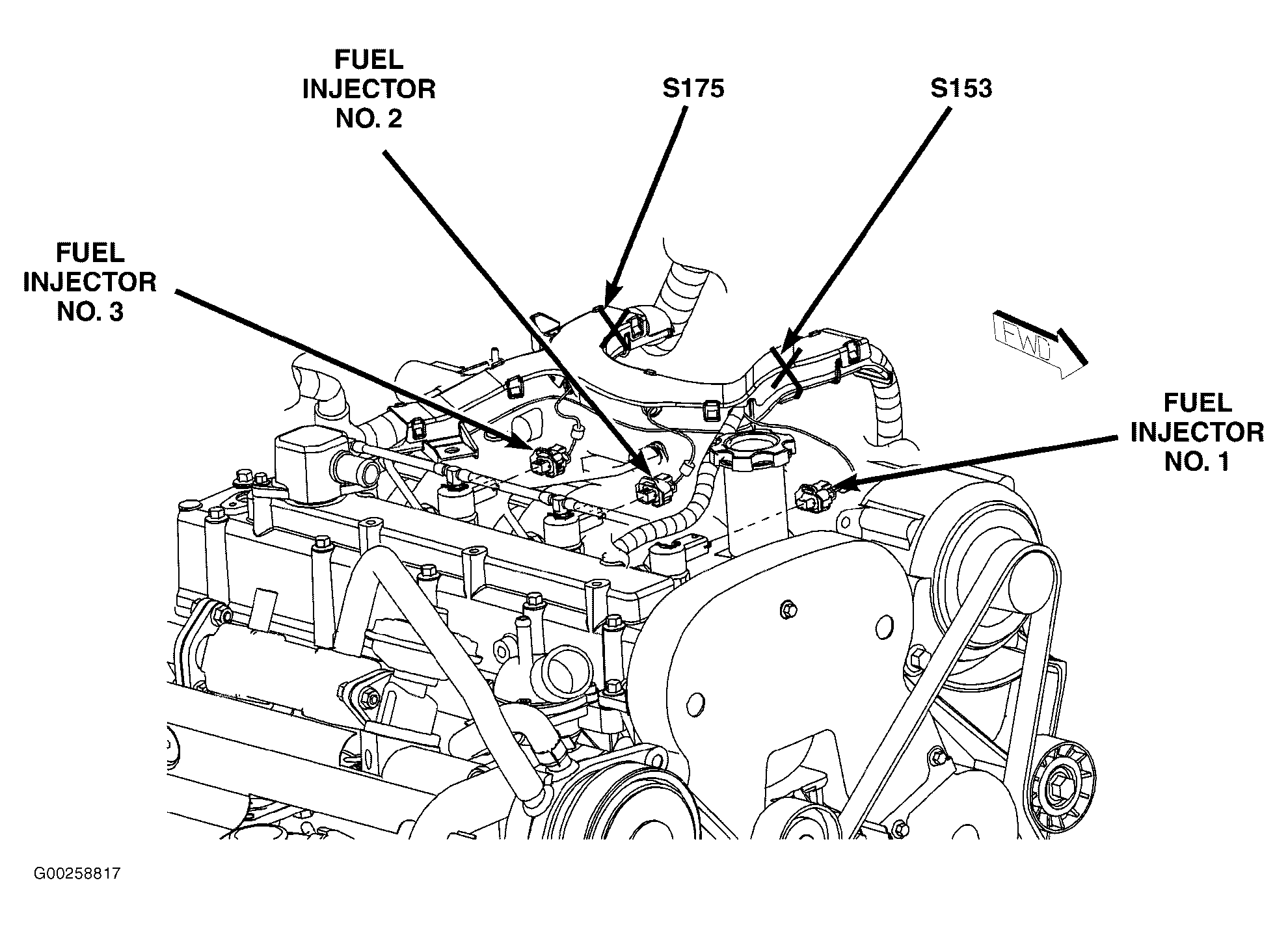

| Fuel Injector No. 1 (Diesel) | Top of engine. See Figure. |
| Fuel Injector No. 1 (3.7L) | Left side of engine. See Figure. |
| Fuel Injector No. 2 (Diesel) | Top of engine. See Figure. |
| Fuel Injector No. 2 (3.7L) | Right side of engine. See Figure. |
| Fuel Injector No. 3 (Diesel) | Top of engine. See Figure. |
| Fuel Injector No. 3 (3.7L) | Left side of engine. See Figure. |
| Fuel Injector No. 4 (Diesel) | Top rear of engine. See Figure. |
| Fuel Injector No. 4 (3.7L) | Right side of engine. See Figure. |
| Fuel Injector No. 5 (3.7L) | Left side of engine. See Figure. |
| Fuel Injector No. 6 (3.7L) | Right side of engine. See Figure. |
| Fuel Pressure Quality Solenoid (Diesel) | Top of engine. See Figure. |
| Fuel Pressure Solenoid (Diesel) | Left side of engine. See Figure. |

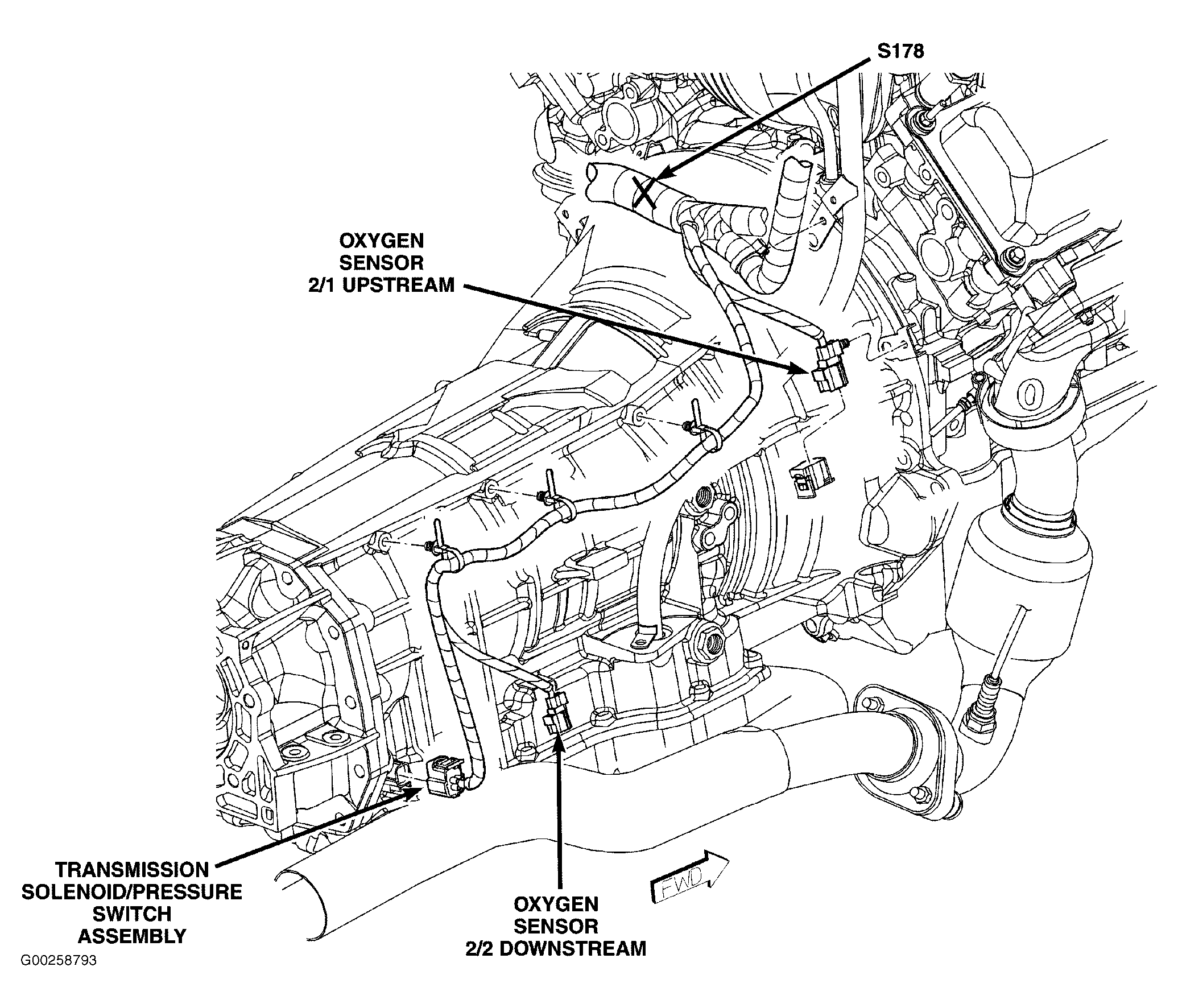

| Transmission Solenoid/Pressure Switch Assembly (3.7L) | Right side of transmission. See Figure. |
| Transmission Solenoid/TRS Assembly (Diesel) | Left side of transmission. See Figure. |
| Vacuum Reservoir Solenoid | Right rear of engine compartment. |
