SENDING UNITS & SENSORS LOCATION
| Component | Location |
|---|---|
| Accelerator Pedal Position Sensor (Diesel) | Base of pedal. |
| A/C Pressure Transducer (2.4L) | Front of engine. See Figure. |
| A/C Pressure Transducer (3.7L) | Front of engine. See Figure. |
| Ambient Temperature Sensor | Front of engine compartment. |
| Boost Pressure Sensor (Diesel) | Left side of engine. See Figure. |
| Camshaft Position Sensor (Diesel) | Top of engine. See Figure. |
| Camshaft Position Sensor (2.4L) | At top of engine. |
| Camshaft Position Sensor (3.7L) | Lower right side of engine. See Figure. |

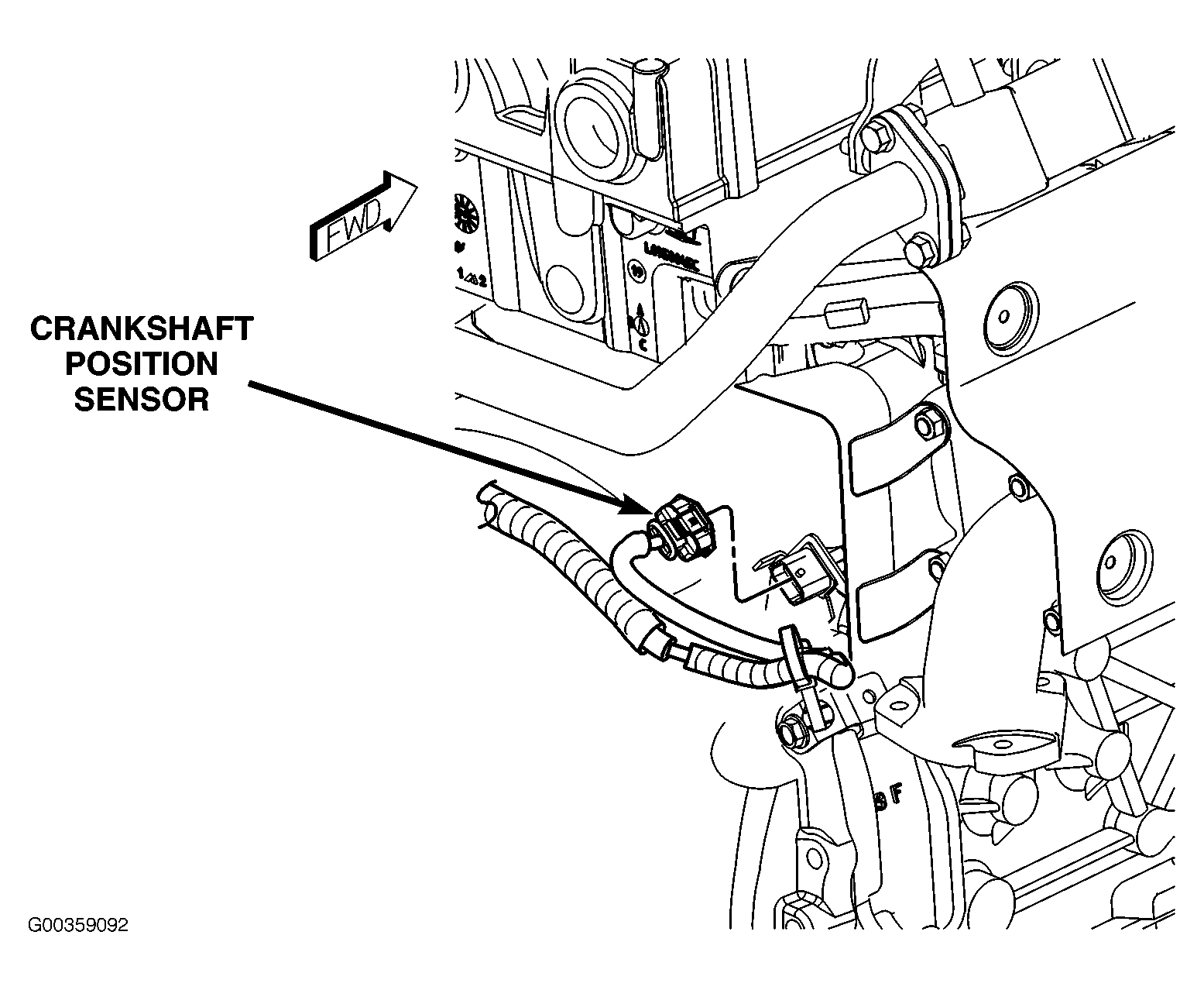

| Crankshaft Position Sensor (Diesel) | Right rear side of engine. See Figure. |
| Crankshaft Position Sensor (2.4L) | Top of engine. See Figure. |
| Crankshaft Position Sensor (3.7L) | On lower right side of engine. See Figure. |
| Engine Coolant Level Sensor (Diesel) | Rear of engine compartment. See Figure. |
| Engine Coolant Temperature Sensor (Diesel) | Left side of engine. See Figure. |
| Engine Coolant Temperature Sensor (3.7L) | Right front side of engine. See Figure. |

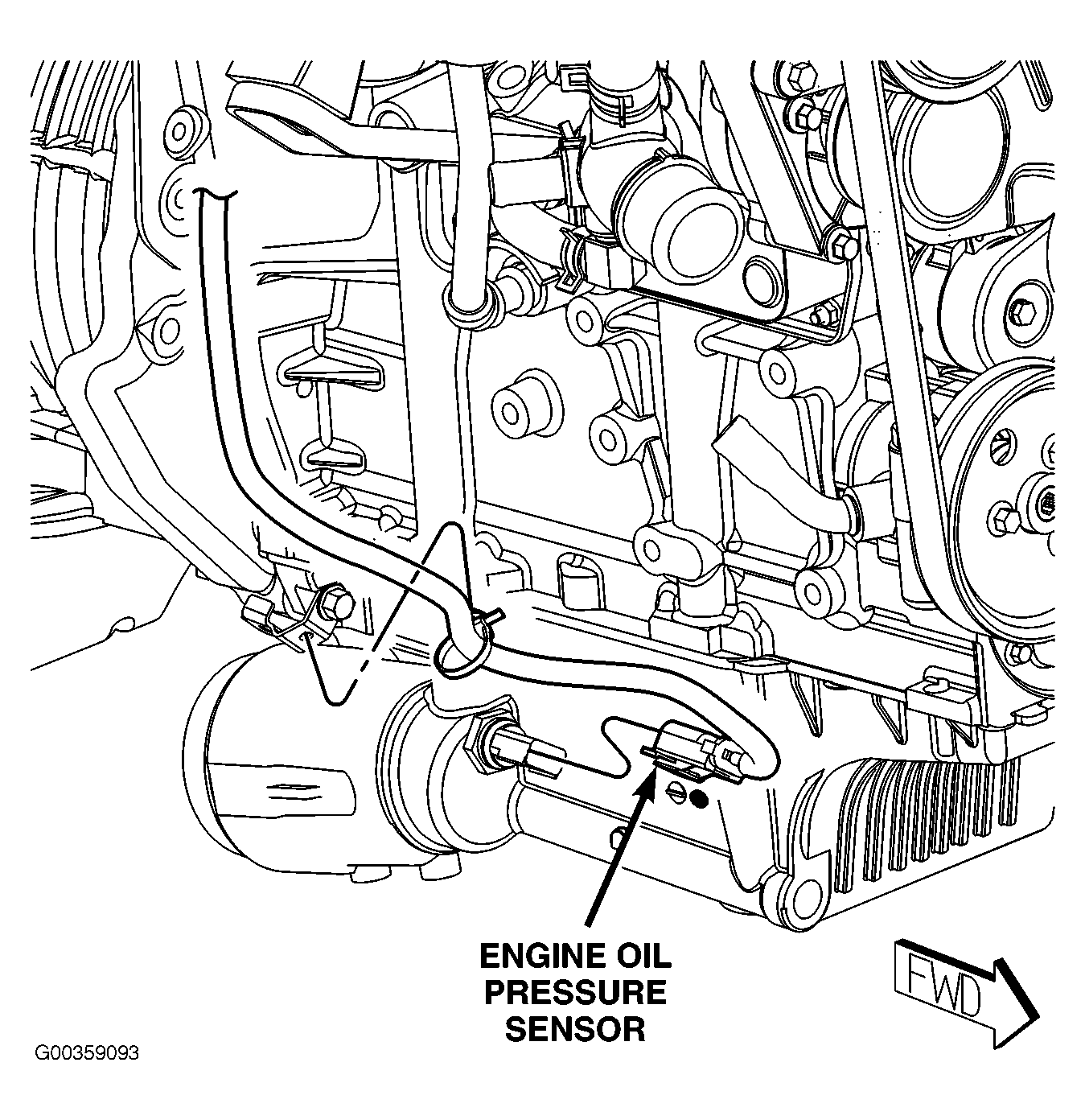

| Engine Oil Pressure Sensor (Diesel) | Right rear side of engine. See Figure. |
| Fuel Pressure Sensor (Diesel) | Left side of engine. See Figure. |
| Fuel Temperature Sensor (Diesel) | Center rear of engine compartment. See Figure. |
| Input Speed Sensor (Diesel) | Left side of transmission. See Figure. |
| Input Speed Sensor (3.7L) | Left side of transmission. See Figure. |
| Intake Air Temperature Sensor (3.7L) | Left side of intake manifold. See Figure. |
| Intake Pressure Sensor (Diesel) | Left rear of engine. See Figure. |
| Knock Sensor (3.7L) | Near fuel injector No. 5. See Figure. |
| Left Front Impact Sensor | Side of engine compartment. See Figure. |
| Left Front Wheel Speed Sensor | Left side of engine compartment. See Figure. |
| Left Side Impact Sensor 1 | Left "B" pillar. See Figure. |
| Line Pressure Sensor (Diesel) | Right rear side of transmission. See Figure. |
| Manifold Absolute Pressure Sensor (3.7L) | Right front side of engine. See Figure. |
| Mass Air Flow Sensor (Diesel) | Top of engine. See Figure. |
| Output Speed Sensor (Diesel) | Left side of transmission. See Figure. |
| Output Speed Sensor (3.7L) | Left rear side of transmission. See Figure. |
| Oxygen Sensor 1/1 Upstream (2.4L) | Right side of engine. See Figure. |
| Oxygen Sensor 1/1 Upstream (3.7L) | Lower left side of engine. See Figure. |
| Oxygen Sensor 1/2 Downstream (2.4L) | Right side of transmission. See Figure. |
| Oxygen Sensor 1/2 Downstream (3.7L) | Left side of transmission. See Figure. |
| Oxygen Sensor 2/1 Upstream (3.7L) | Lower right side of engine. See Figure. |
| Oxygen Sensor 2/2 Downstream (3.7L) | Right side of transmission. See Figure. |
| Rear Wheel Speed Sensor | On rear axle. |
| Right Front Impact Sensor | Right front of engine compartment. See Figure. |
| Right Front Wheel Speed Sensor | Right side of engine compartment. See Figure. |
| Right Side Impact Sensor 1 | Right "B" pillar. See Figure. |
| Throttle Position Sensor (3.7L) | On throttle body. See Figure. |
| Tire Pressure Transponder (Left Front) | Left front of engine compartment. See Figure. |
| Tire Pressure Transponder (Right Front) | Right front of engine compartment. See Figure. |
| Tire Pressure Transponder (Right Rear) | Right rear of body. See Figure. |
| Transfer Case Position Sensor (Diesel) | Left rear side of transmission. See Figure. |
| Transfer Case Position Sensor (2.4L) | Left side of transfer case. See Figure. |
| Transfer Case Position Sensor (3.7L) | Left side of transfer case. See Figure. |
| Transmission Range Sensor (3.7L) | Left side of transmission. See Figure. |
| Water In Fuel Sensor (Diesel) | Left rear of engine compartment. See Figure. |
