Speedometer Pinion: Installation

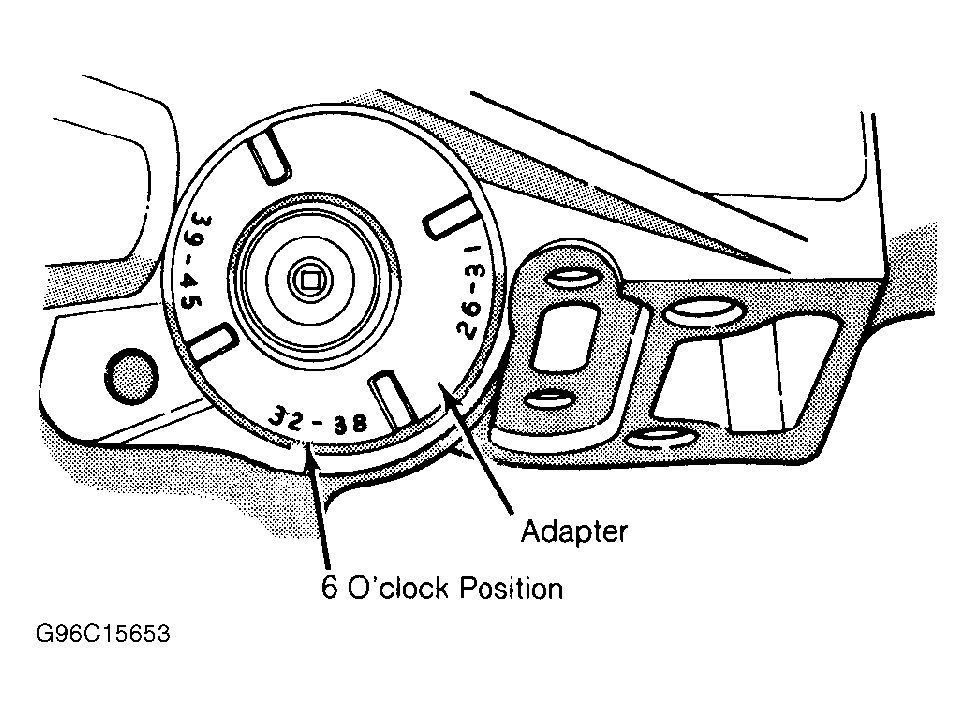

- Note that number on adapter corresponds to number of teeth on gear. Install correct speedometer pinion gear into adapter. Rotate pinion gear and adapter assembly so number on adapter is in 6 o'clock position.NOTE: To avoid misalignment and possible damage to speedometer pinion gear, make sure adapter flange and mating surfaces are clean before installation.
- Install pinion gear and adapter assembly. Install clamp and bolt with clamp tangs in adapter positioning slots. Tap adapter firmly into extension housing. Tighten bolt.
