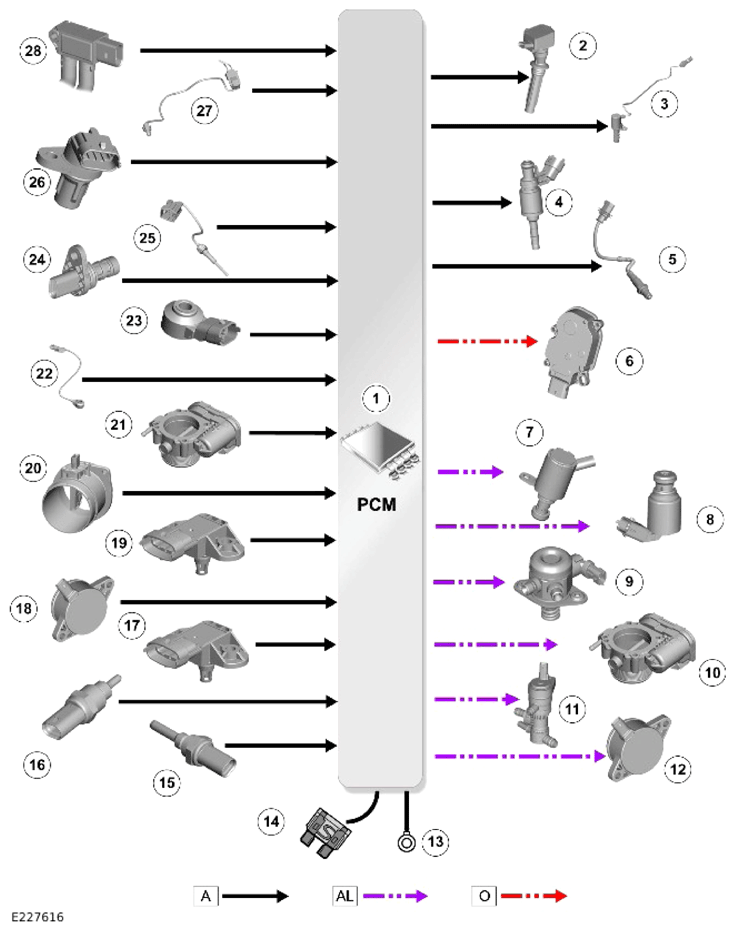

Control Diagram - 2 Of 2
WARNING: This page is about a different variant/trim than selected.
A = HARDWIRED: AL = PULSE WIDTH MODULATION (PWM): O = LOCAL INTERCONNECT NETWORK (LIN) BUS .
| ITEM | DESCRIPTION |
|---|---|
| 1 | Powertrain Control Module (PCM) |
| 2 | Ignition coil (quantity 4) |
| 3 | Oil pump control solenoid |
| 4 | Fuel injector (quantity 4) |
| 5 | Heated Oxygen Sensor (HO2S) (quantity 3) - Heater element |
| 6 | Active grille air shutter motor (if equipped) |
| 7 | Piston cooling oil jets solenoid |
| 8 | Continuous Variable Valve Lift (CVVL) solenoid |
| 9 | Fuel metering valve - High Pressure (HP) fuel pump |
| 10 | Electric throttle |
| 11 | Purge valve |
| 12 | Variable Camshaft Timing (VCT) solenoid (quantity 2) |
| 13 | Ground |
| 14 | Power supply |
| 15 | Cylinder block temperature sensor |
| 16 | CVVL assembly oil temperature sensor |
| 17 | Manifold Absolute Pressure and Temperature (MAPT) sensor |
| 18 | VCT solenoid position signal (quantity 2) |
| 19 | Charge air pressure and temperature sensor |
| 20 | Mass Air Flow and Temperature (MAFT) sensor |
| 21 | Electric throttle - Throttle Position Sensor (TPS) |
| 22 | Rear knock sensor |
| 23 | Front knock sensor |
| 24 | Crankshaft Position (CKP) sensor |
| 25 | Cylinder head temperature sensor |
| 26 | Camshaft Position (CMP) sensor (quantity 2) |
| 27 | Ambient Air Temperature (AAT) sensor |
| 28 | Exhaust back-pressure sensor (if equipped) |
