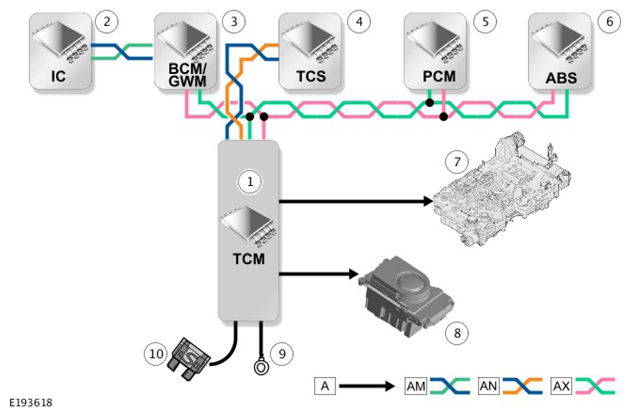

Control Diagram
WARNING: This page is about a different variant/trim than selected.
A = HARDWIRED: AM = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) CHASSIS SYSTEMS BUS: AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS: AX = FLEXRAY BUS .
| ITEM | DESCRIPTION |
|---|---|
| 1 | Transmission Control Module (TCM) |
| 2 | Instrument Cluster (IC) |
| 3 | Body Control Module/Gateway Module (BCM/GWM) assembly |
| 4 | Transmission Control Switch (TCS) |
| 5 | Powertrain Control Module (PCM) |
| 6 | Anti-lock Brake System (ABS) control module |
| 7 | Mechatronic valve block |
| 8 | Transmission Control Switch (TCS) |
| 9 | Ground |
| 10 | Power supply |
