Heated Steering Wheel

WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.

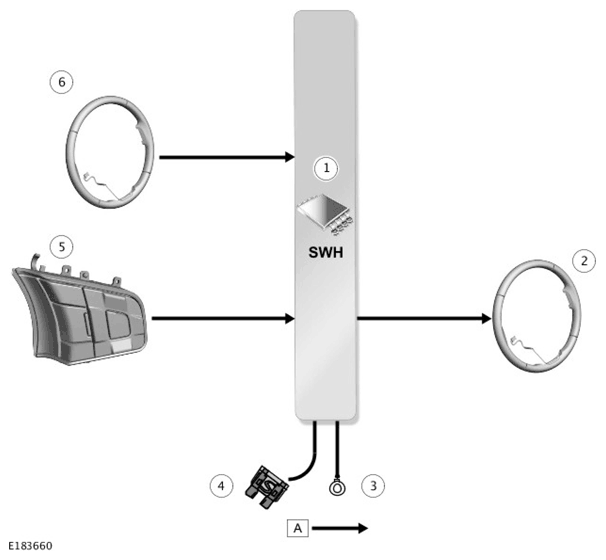

G11308803Courtesy of JAGUAR LAND ROVER NORTH AMERICA, LLC

A = HARDWIRED.

ITEM DESCRIPTION
1 Steering Wheel Heater (SWH) control module
2 Heater mat
3 Ground
4 Power supply
5 Steering Wheel Heater (SWH) switch
6 Steering Wheel Heater (SWH) temperature sensor
