Torque specification
WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.
COMPONENT TORQUE LOCATION
COMPONENT TORQUE LOCATION
COMPONENT TORQUE LOCATION
COMPONENT TORQUE LOCATION
TORQUE SPECIFICATION
| DESCRIPTION | NM | LB-FT | LB-IN | |
|---|---|---|---|---|
| 1 | Floor console front screw 6 x 23 | 9 | - | 80 |
| 2 | Instrument panel cross car beam lower bracket bolt M6 x 22 | 9 | - | 80 |
| 3 | Instrument panel cross car beam lower bracket bolt M6 x 19 | 9 | - | 80 |
| 4 | Floor console lower bolt M6 x 30 | 9 | - | 80 |
| 5 | Glovebox screw 6 x 17 | 9 | - | 80 |
| 6 | Glovebox bolt M6 x 18 | 9 | - | 80 |

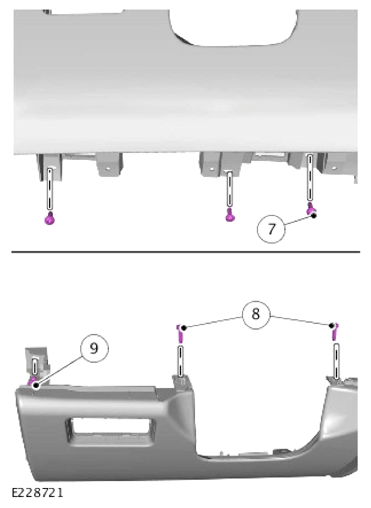

| 7 | Instrument panel lower trim panel bolt M6 x 18 | 5 | - | 44 |
| 8 | Instrument panel lower trim panel upper bolt M6 x 20 | 5 | - | 44 |
| 9 | Instrument panel lower trim panel left upper screw 6 x 17 | 5 | - | 44 |

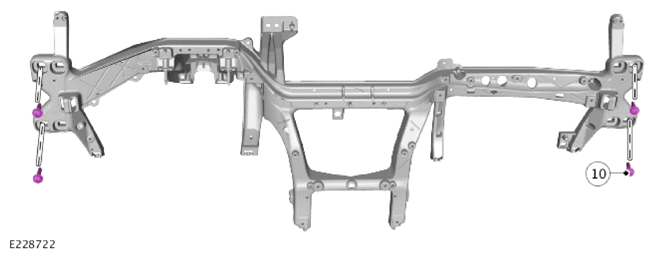

| 10 | Instrument panel cross car beam inner bolt | 20 | 14.7 | - |

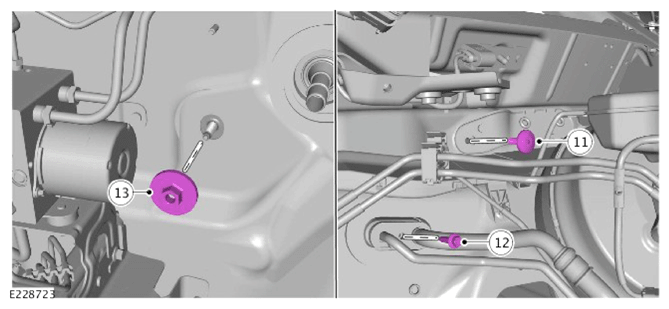

| 11 | Instrument panel cross car beam outer bolt | 20 | 14.7 | - |
| 12 | Air Conditioning (A/C) pipes bolt M6 x 20 | 9 | - | 80 |
| 13 | Heating box outer nut | 20 | 14.7 | - |

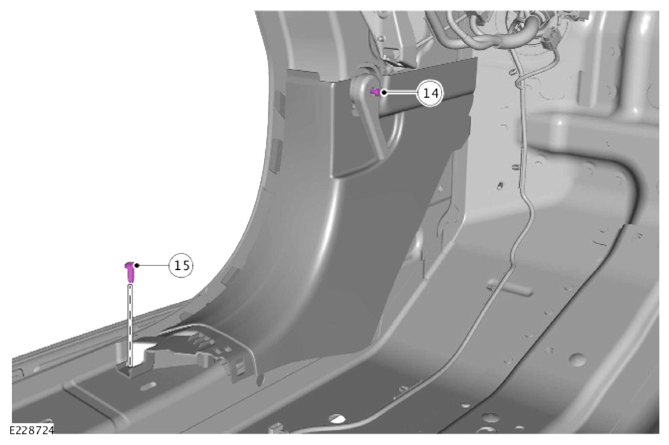

| 14 | Hood release lever screw | 3.5 | - | 31 |
| 15 | A pillar lower trim panel screw 6 x 16 | 3.5 | - | 31 |
