Control Diagram - Vehicles With INCONTROL Touch Audio Systems
WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.

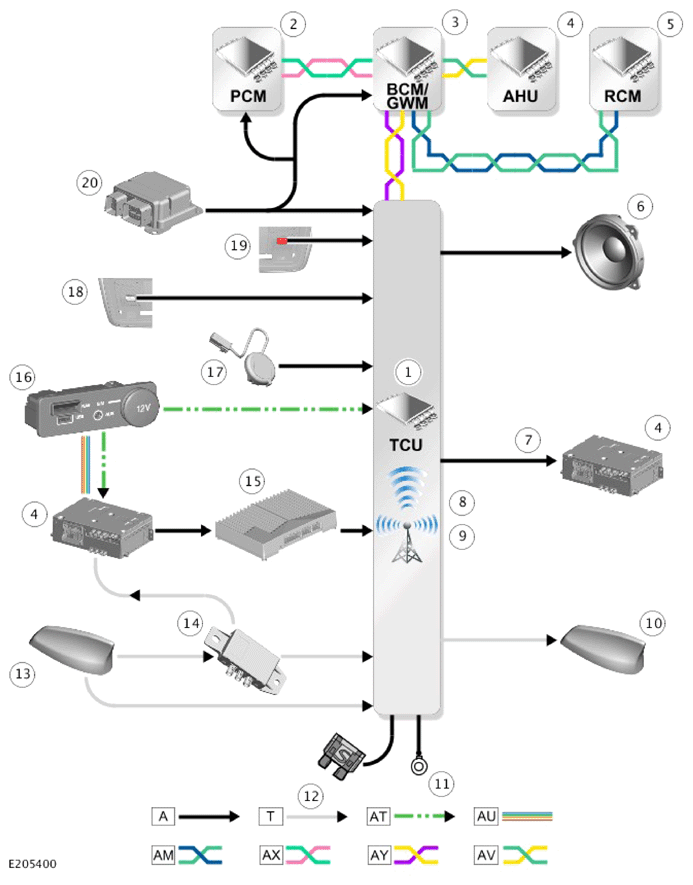

A = HARDWIRED: T = CO-AXIAL: AT = UNIVERSAL SERIAL BUS (USB): AU = AUTOMOTIVE PIXEL LINK 2 (APIX2): AM = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) CHASSIS SYSTEMS BUS: AX = FLEXRAY SYSTEMS BUS: AY = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWER MODE ZERO SYSTEMS BUS: AV = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) COMFORT SYSTEMS BUS.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Telematics Control Module (TCU) |
| 2 | Powertrain Control Module (PCM) |
| 3 | Body Control Module/Gateway Module (BCM/GWM) assembly |
| 4 | Audio Head Unit (AHU) |
| 5 | Restraints Control Module (RCM) |
| 6 | Telematics speaker |
| 7 | Microphone signal |
| 8 | WiFi signal - TCU internal antenna |
| 9 | Global System for Mobile communications (GSM) back-up signal - TCU internal antenna |
| 10 | Roof pod - WiFi signal |
| 11 | Ground |
| 12 | Power supply |
| 13 | Roof pod |
| 14 | Global Positioning System (GPS) signal splitter |
| 15 | Audio Amplifier Module (AAM) |
| 16 | Portable audio interface panel |
| 17 | Microphone |
| 18 | Breakdown call (bCall) switch |
| 19 | Emergency call (eCall) switch |
| 20 | Restraints Control Module (RCM) - Crash signal |
