Control Diagram
WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.

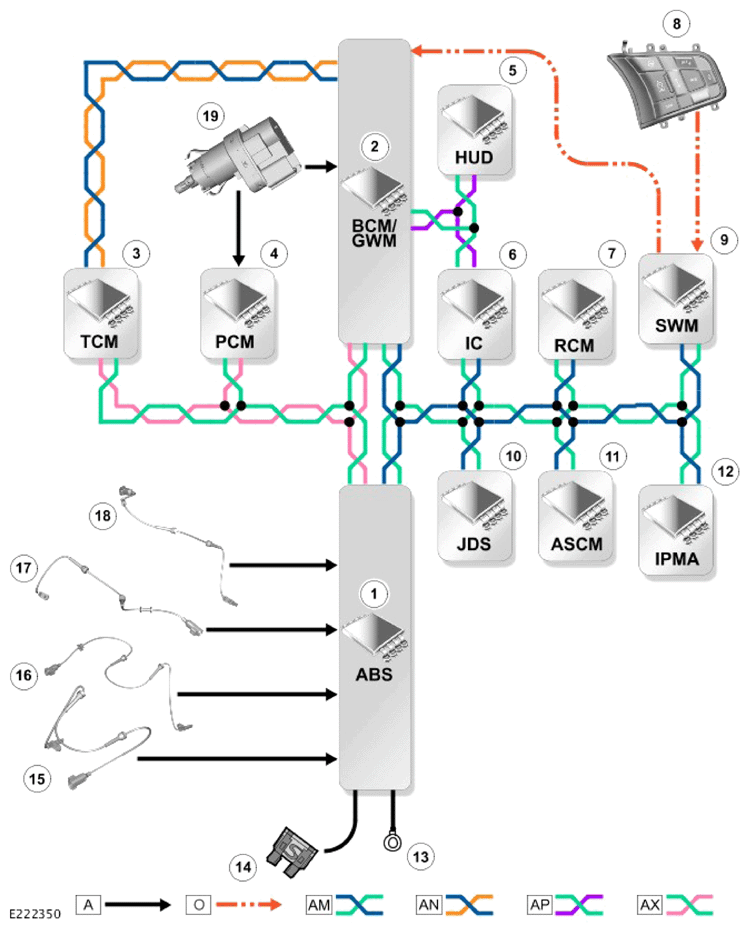

A = HARDWIRED: O = LOCAL INTERCONNECT NETWORK (LIN): AM = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) CHASSIS SYSTEMS BUS: AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS: AP = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) COMFORT SYSTEMS BUS: AX = FLEXRAY.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Anti-lock Brake System (ABS) control module |
| 2 | Body Control Module/Gateway Module (BCM/GWM) |
| 3 | Transmission Control Module (TCM) |
| 4 | Powertrain Control Module (PCM) |
| 5 | Head Up Display (HUD) |
| 6 | Instrument Cluster (IC) |
| 7 | Restraints Control Module (RCM) |
| 8 | Right steering wheel switchpack |
| 9 | Steering Wheel Module (SWM) |
| 10 | JaguarDrive switchpack (JDS) |
| 11 | All surface progress control |
| 12 | Image Processing Module (IPMA) |
| 13 | Ground |
| 14 | Power supply |
| 15 | Front right wheel speed sensor |
| 16 | Front left wheel speed sensor |
| 17 | Rear right wheel speed sensor |
| 18 | Rear left wheel speed sensor |
| 19 | Brake pedal switch |
