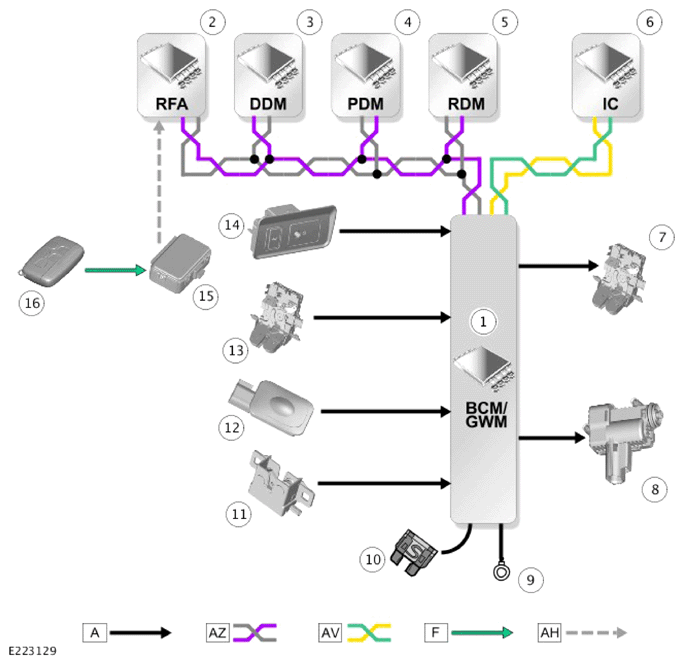

Control Diagram - 1 Of 3 - Central Door Locking System
WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.
A = HARDWIRED: AZ = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) BODY SYSTEMS BUS: AV = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) COMFORT SYSTEMS BUS: F = RADIO FREQUENCY (RF) TRANSMISSION: AH = SERIAL COMMUNICATION LINE.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Body Control Module/Gateway Module (BCM/GWM) |
| 2 | Remote Function Actuator (RFA) |
| 3 | Driver Door Module (DDM) |
| 4 | Passenger Door Module (PDM) |
| 5 | Rear Door Module (RDM) (2 off) |
| 6 | Instrument Cluster (IC) |
| 7 | Luggage compartment lid latch |
| 8 | Fuel flap release motor |
| 9 | Ground |
| 10 | Power supply |
| 11 | Hood switch |
| 12 | Luggage compartment lid exterior release switch |
| 13 | Luggage compartment lid latch ajar switch |
| 14 | Luggage compartment lid interior release switch |
| 15 | Radio Frequency (RF) receiver |
| 16 | Smart key |
