Rear View Camera (RVC) System
WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.

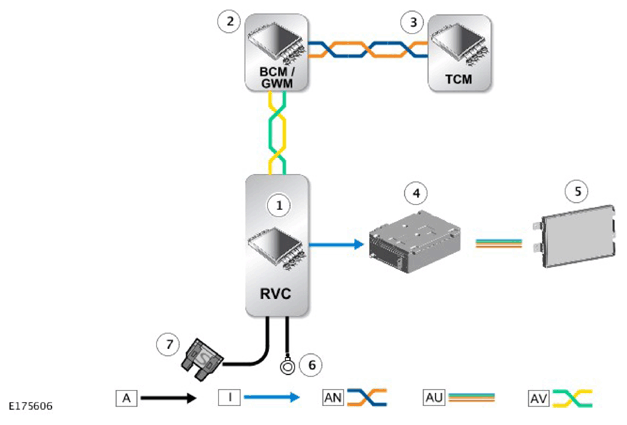

NOTE:
Vehicles equipped with InControl™ Touch Infotainment System.
A = HARDWIRED; I = COMPOSITE VIDEO BASEBAND SIGNAL (CVBS); AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS; AU = AUTOMOTIVE PIXEL LINK 2 (APIX2); AV = HS CAN COMFORT SYSTEMS BUS.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Rear View Camera (RVC) |
| 2 | Body Control Module/Gateway Module (BCM/GWM) assembly |
| 3 | Transmission Control Module (TCM) |
| 4 | Audio Head Unit (AHU) |
| 5 | Touch Screen (TS) |
| 6 | Ground |
| 7 | Power supply |

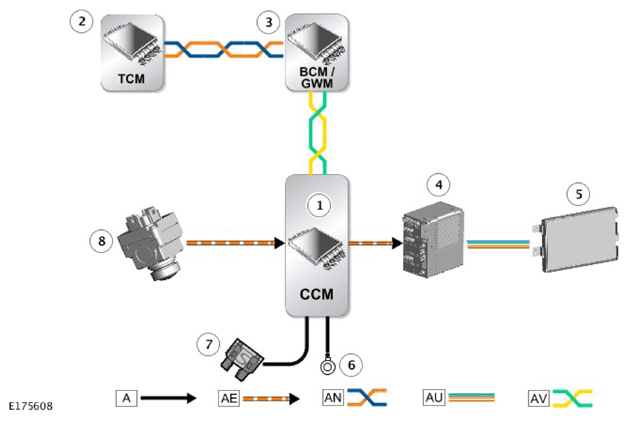

NOTE:
Vehicles equipped with InControl™ Touch Pro Infotainment System.
A = HARDWIRED; AE = LOW-VOLTAGE DIFFERENTIAL SIGNALING (LVDS); AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS; AU = AUTOMOTIVE PIXEL LINK 2 (APIX2); AV = HS CAN COMFORT SYSTEMS BUS.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Camera Control Module (CCM) |
| 2 | Transmission Control Module (TCM) |
| 3 | Body Control Module/Gateway Module (BCM/GWM) assembly |
| 4 | Infotainment Master Controller (IMC) |
| 5 | Touch Screen (TS) |
| 6 | Ground |
| 7 | Power supply |
| 8 | Rear View Camera (RVC) |
