Torque Specifications
WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Numbers with a green background are a single use component.
COMPONENT TORQUE LOCATION
COMPONENT TORQUE LOCATION
TORQUE SPECIFICATION
| DESCRIPTION | NM | LB-FT | LB-IN | |||
|---|---|---|---|---|---|---|

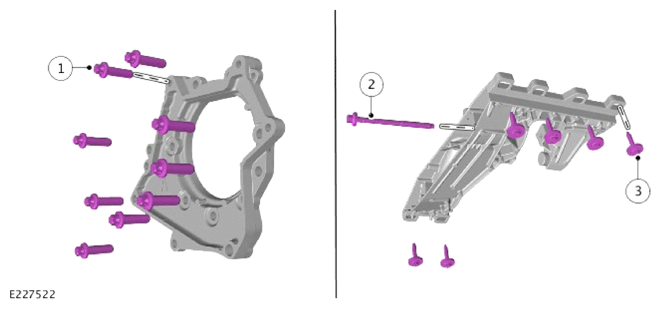

| 1 | Transfer case to mounting plate bolts | 43 | 32 | - | ||
| 2 | Transfer case mounting bush bolt | 110 | 81 | - | ||
| 3 | Transfer case crossmember bolts | 48 | 35 | - | ||

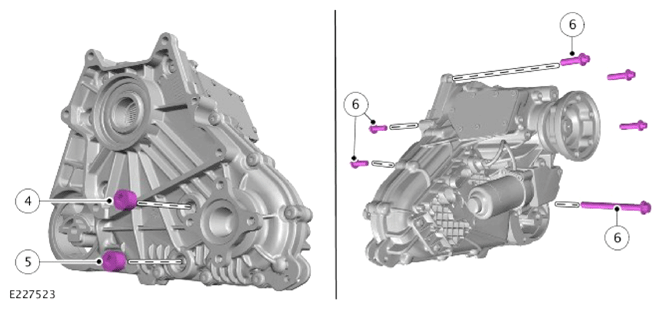

| 4 | Transfer case lower fluid fill/level plug | 25 | 18 | - | ||
| 5 | Transfer case lower fluid drain plug | 25 | 18 | - | ||
| 6 | Transfer case mounting plate to transmission bolts | 43 | 32 | - | ||

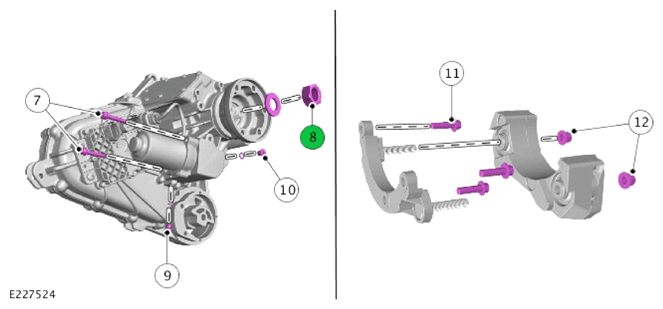

| 7 | Transfer Case actuator bolts | 10 | 7 | - | ||
| 8 | Rear output flange nut | 160 | 118 | - | ||
| 9 | Transfer case upper fluid drain plug | 8 | - | 71 | ||
| 10 | Transfer case upper fluid fill/level plug | 8 | - | 71 | ||
| 11 | Damper mounting to transfer case bolts | 25 | 18 | - | ||
| 12 | Damper mounting nuts | 45 | 33 | - | ||

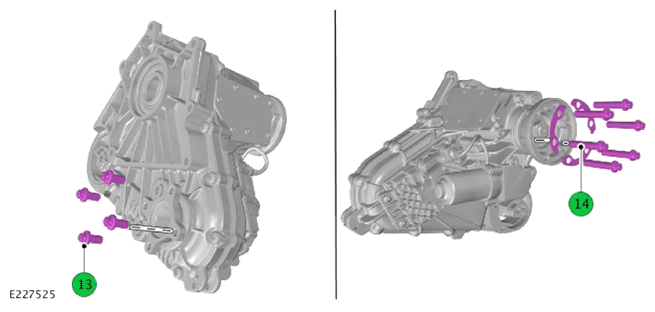

| 13 | Driveshaft to front output flange bolts | Stage 1 - 40 | Stage 2 - 90 degrees | Stage 1 - 30 | Stage 2 - 90 degrees | - |
| 14 | Driveshaft to rear output flange bolts | 75 | 55 | - | ||
