Torque Specifications
WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Numbers with a green background are a single use component.

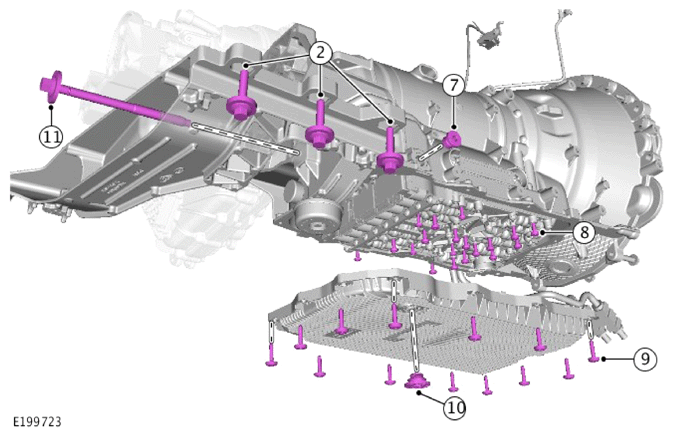

COMPONENT TORQUE LOCATION

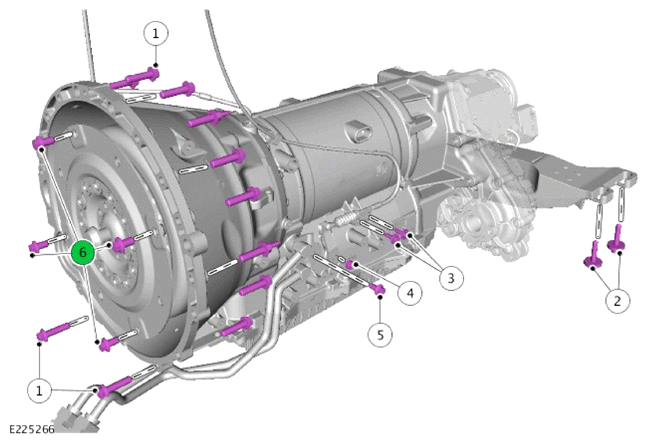

COMPONENT TORQUE LOCATION
NOTE:
A - refer to the procedure for correct torque sequence
TORQUE SPECIFICATION
| DESCRIPTION | NM | LB-FT | LB-IN | |
|---|---|---|---|---|
| 1 | Transmission bolts | 48 | 35 | - |
| 2 | Transmission mount bolts | 43 | 32 | - |
| 3 | Emergency Park Release (EPR) lever bracket bolts | 11 | 8 | - |
| 4 | EPR lever selector nut | 12 | 9 | - |
| 5 | Transmission fluid cooler tube bolt | 22 | 16 | - |
| 6 | Torque converter bolts | 63 | 46 | - |
| 7 | Transmission fluid level plug | A | A | A |
| 8 | Transmission Control Module (TCM) and main control valve body bolts | 8 | - | 71 |
| 9 | Transmission fluid pan, gasket and filter bolts | 10 | 7 | - |
| 10 | Transmission fluid drain plug | 8 | - | 71 |
| 11 | Transmission support insulator bolt | 60 | 49 | - |
