Component Location

WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.

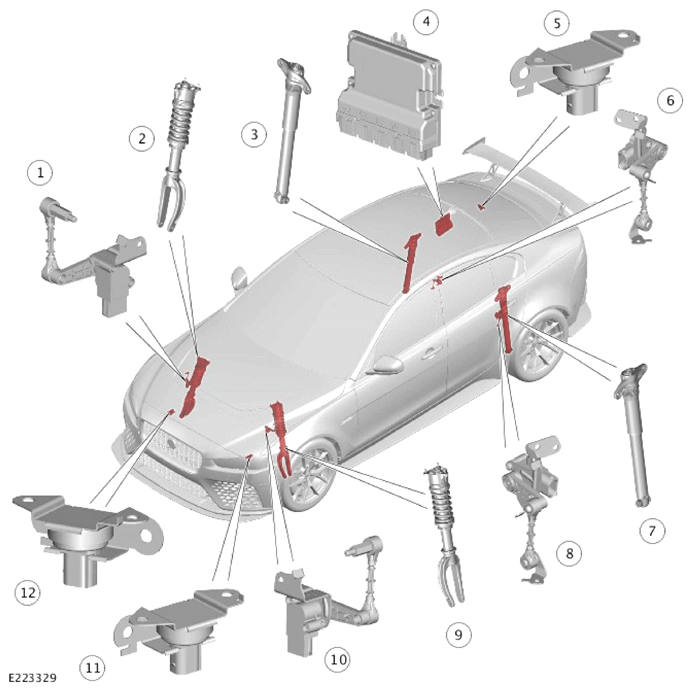

G13995895Courtesy of JAGUAR LAND ROVER NORTH AMERICA, LLC
ITEM DESCRIPTION
1 Front right height sensor
2 Front right adaptive shock absorber and coil spring assembly
3 Rear right adaptive shock absorber
4 Chassis Control Module (CHCM)
5 Rear accelerometer
6 Rear right height sensor
7 Rear left adaptive shock absorber
8 Rear left height sensor
9 Front left adaptive shock absorber and coil spring assembly
10 Front left height sensor
11 Front left accelerometer
12 Front right accelerometer
