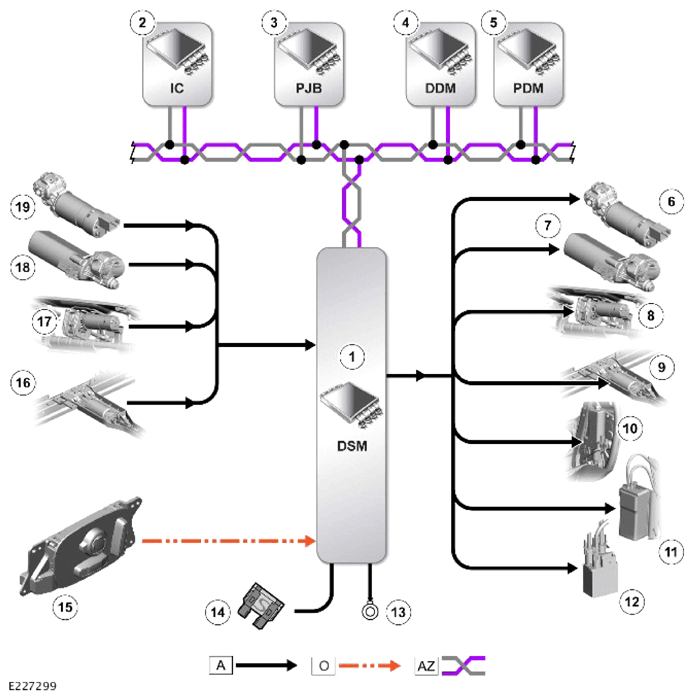

Control Diagram
WARNING: This page is about a different car, the 2020 Jaguar XE and 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
- This procedure contains some variation in the illustrations depending on the vehicle specification, but the essential information is always correct.
- Driver seat is shown, passenger seat is similar.
A = HARDWIRED: O = LOCAL INTERCONNECT NETWORK (LIN) BUS: AZ = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) BODY SYSTEMS BUS.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Driver Seat Module (DSM) |
| 2 | Instrument Cluster (IC) |
| 3 | Passenger Junction Box (PJB) |
| 4 | Driver Door Module (DDM) |
| 5 | Passenger Door Module (PDM) |
| 6 | Seat backrest recline motor |
| 7 | Seat forward/rearward motor |
| 8 | Seat height motor |
| 9 | Seat cushion tilt motor |
| 10 | Seat lumbar air pump |
| 11 | Seat bolster motor |
| 12 | Seat lumbar solenoid |
| 13 | Ground |
| 14 | Supply |
| 15 | Seat switchpack |
| 16 | Seat cushion tilt motor (position signal) |
| 17 | Seat Height Motor (position signal) |
| 18 | Seat forward/rearward motor (position signal) |
| 19 | Seat backrest recline motor (position signal) |
