Component Location
WARNING: This page is about a different car, the 2019 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.

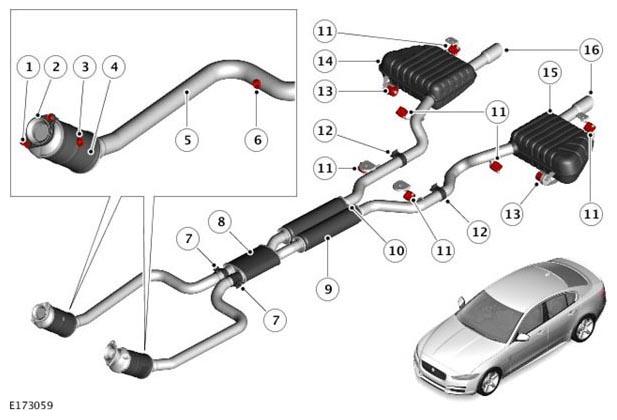

V6 3.0L SC Petrol Engine Exhaust System
| ITEM | DESCRIPTION |
|---|---|
| 1 | Stud (4 Off) |
| 2 | Exhaust Mounting Flange to Turbocharger (2 Off) |
| 3 | Mid-Catalyst HO2S Mounting Boss (2 Off) |
| 4 | Catalytic Converter (2 Off) |
| 5 | Outlet Pipe (2 Off) |
| 6 | Post-Catalyst HO2S Mounting Boss (2 Off) |
| 7 | Clamp (2 Off) |
| 8 | Center Silencer |
| 9 | Center Resonator |
| 10 | Exhaust Brace |
| 11 | Rubber Mountings (6 Off) |
| 12 | Clamp (2 Off) |
| 13 | Mass Damper (2 Off) |
| 14 | Right Rear Silencer |
| 15 | Left Rear Silencer |
| 16 | Outlet Pipe Finisher (2 Off) |
