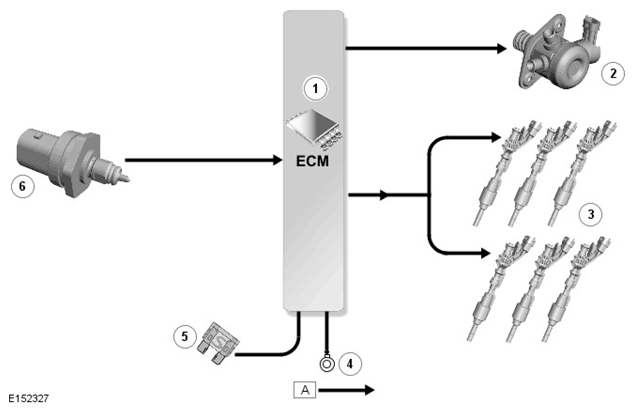

Input/Output Diagram
WARNING: This page is about a different car, the 2018 Jaguar XE and 2017 Jaguar XE. However, it is still accessible from the selected car via links, so may be relevant.
A = HARD WIRED.
| ITEM |
DESCRIPTION |
| 1 |
Engine Control Module (ECM) |
| 2 |
High Pressure (HP) fuel pump (2 of) |
| 3 |
Fuel injector (6 of) |
| 4 |
Ground |
| 5 |
Power supply - Engine Junction Box (EJB) |
| 6 |
Fuel Rail Pressure and Temperature (FRPT) sensor |
