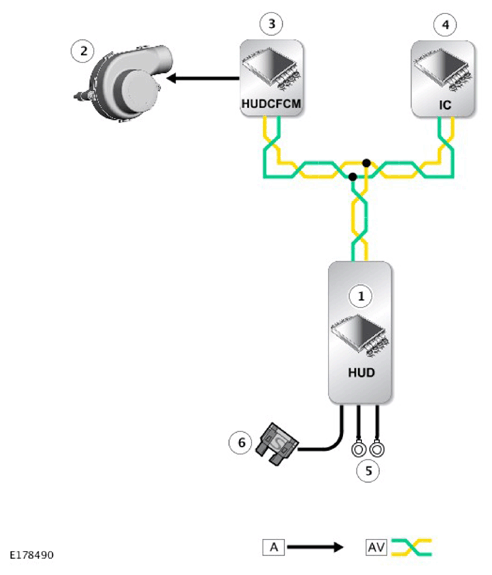

Control Diagram - Head Up Display (HUD)
A = HARDWIRED; AV = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) COMFORT BUS.
| ITEM |
DESCRIPTION |
| 1 |
Head Up Display (HUD) |
| 2 |
Head Up Display Cooling Fan |
| 3 |
Head Up Display Cooling Fan Control Module (HUDCFCM) |
| 4 |
Instrument Cluster (IC) |
| 5 |
Ground (2 off) |
| 6 |
Power Supply from Rear Junction Box (RJB) |
