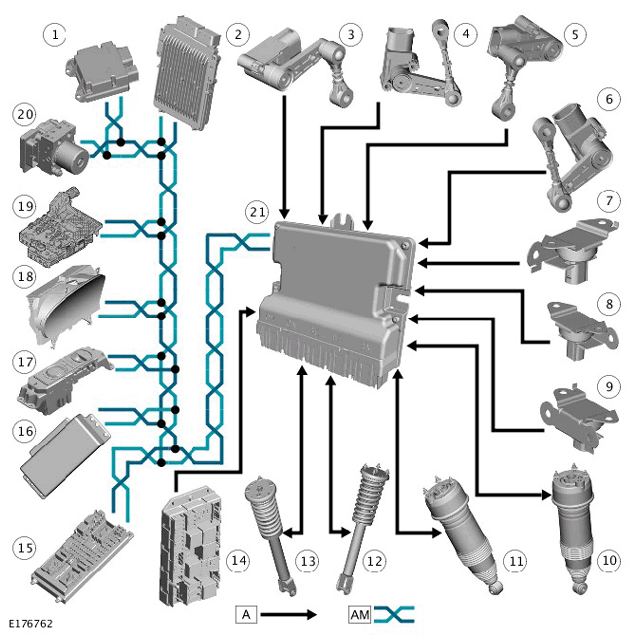

Control Diagram
NOTE:
A = Hardwired; AM = High Speed (HS) Controller Area Network (CAN) chassis systems bus
| ITEM | DESCRIPTION |
|---|---|
| 1 | Vehicle Dynamics Control Module (VDCM) |
| 2 | Engine Control Module (ECM) |
| 3 | Front right suspension height sensor |
| 4 | Rear right suspension height sensor |
| 5 | Front left suspension height sensor |
| 6 | Rear left suspension height sensor |
| 7 | Front body vertical accelerometer |
| 8 | Rear right body vertical accelerometer |
| 9 | Rear left body vertical accelerometer |
| 10 | Rear left shock absorber |
| 11 | Rear right shock absorber |
| 12 | Front left shock absorber |
| 13 | Front right shock absorber |
| 14 | Rear Junction Box (RJB) |
| 15 | Central Junction Box (CJB) |
| 16 | Rear Differential Control Module (RDCM) |
| 17 | Transmission Control Switch (TCS) |
| 18 | Instrument Cluster (IC) |
| 19 | Transmission Control Module (TCM) |
| 20 | Anti-lock Brake System (ABS) control module |
| 21 | Integrated Suspension Control Module (ISCM) |
