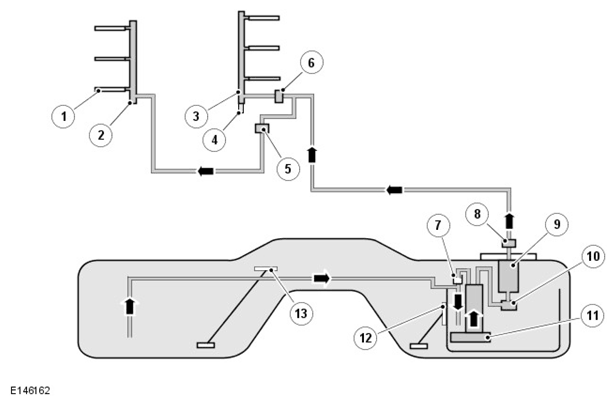

Fuel System Schematic Diagram
WARNING: This page is about a different car, the 2017 Jaguar XJ, 2016 Jaguar XJ, 2015 Jaguar XJ, 2014 Jaguar XJ, and 2013 Jaguar XJ. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Fuel injector (6 off) |
| 2 | Left fuel rail |
| 3 | Right fuel rail |
| 4 | Fuel Rail Pressure (FRP) sensor |
| 5 | Left - High Pressure (HP) fuel pump |
| 6 | Right - High Pressure (HP) fuel pump |
| 7 | Jet pump |
| 8 | Fuel pressure sensor - Low Pressure (LP) fuel system |
| 9 | Fuel filter |
| 10 | Pressure Relief Valve (PRV) |
| 11 | Fuel pump module |
| 12 | Fuel level sensor - 'A' |
| 13 | Fuel level sensor - 'B' |
