Fuel Charging And Controls - Component Location (G1791731)
WARNING: This page is about a different car, the 2015 Jaguar XF, 2014 Jaguar XF, and 2013 Jaguar XF. However, it is still accessible from the selected car via links, so may be relevant.

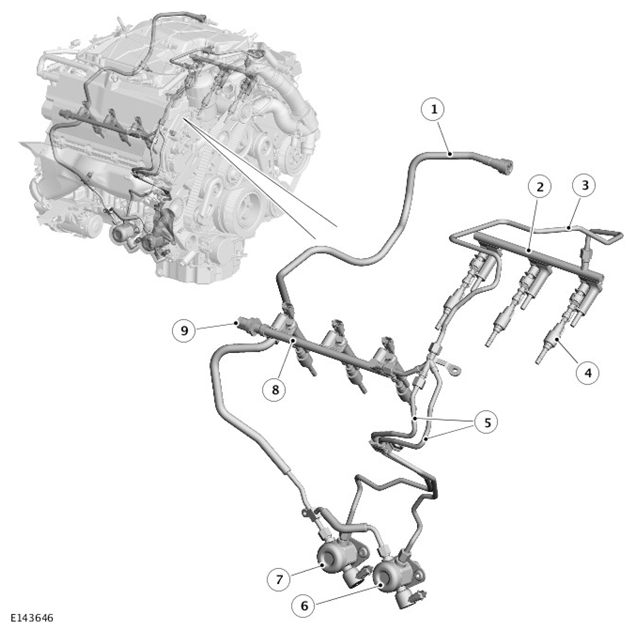

COMPONENT LOCATION
| ITEM |
DESCRIPTION |
| 1 |
Low Pressure (LP) fuel lines |
| 2 |
Fuel rail - Bank 2 |
| 3 |
Crossover tube |
| 4 |
Fuel injector (6 off) |
| 5 |
High Pressure (HP) fuel lines |
| 6 |
HP fuel pump - No. 1 (Front) |
| 7 |
HP fuel pump - No. 2 (Rear) |
| 8 |
Fuel rail - Bank 1 |
| 9 |
Fuel Rail Pressure and Temperature (FRPT) sensor |
