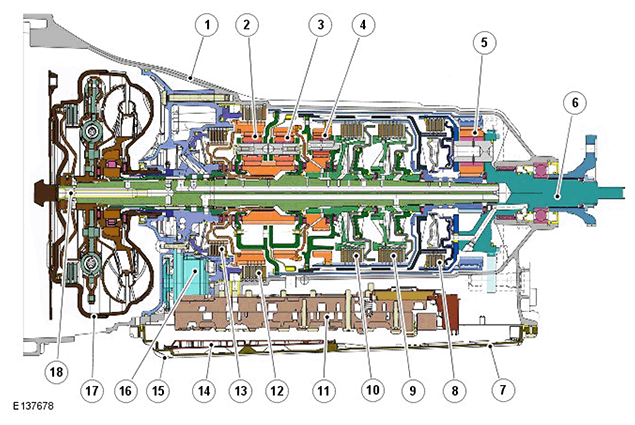

Transmission Sectional View
WARNING: This page is about a different car, the 2015 Jaguar XF, 2014 Jaguar XF, and 2013 Jaguar XF. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM |
DESCRIPTION |
| 1 |
Transmission casing |
| 2 |
Gear set 1 |
| 3 |
Gear set 2 |
| 4 |
Gear set 3 |
| 5 |
Gear set 4 |
| 6 |
Output shaft |
| 7 |
Drain plug |
| 8 |
Clutch D |
| 9 |
Clutch C |
| 10 |
Clutch E |
| 11 |
Mechatronic valve block |
| 12 |
Brake B |
| 13 |
Brake A |
| 14 |
Fluid filter |
| 15 |
Fluid pan |
| 16 |
Fluid pump |
| 17 |
Torque converter |
| 18 |
Input shaft |
