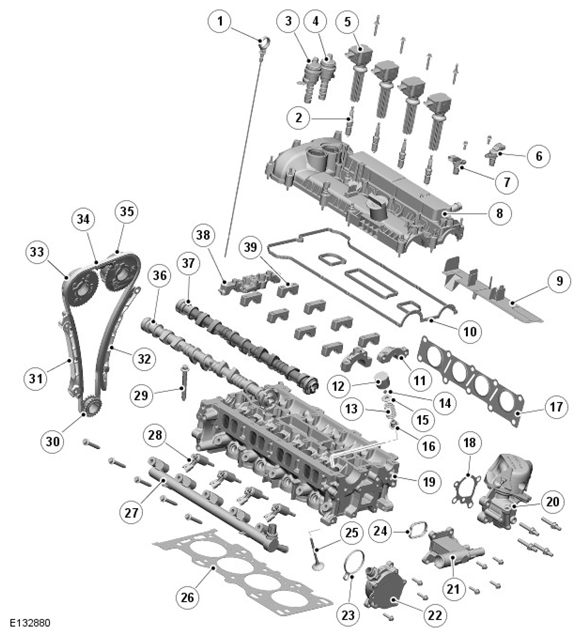

Cylinder Head Components - 2.0L GTDI: Notes
WARNING: This page is about a different car, the 2015 Jaguar XF, 2014 Jaguar XF, and 2013 Jaguar XF. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Oil level gauge |
| 2 | Spark plug (4 off) |
| 3 | Variable valve timing solenoid valve - Inlet camshaft |
| 4 | Variable valve timing solenoid valve - Exhaust camshaft |
| 5 | Ignition coil and plug cap (4 off) |
| 6 | Camshaft Position sensor (CMP) - Exhaust camshaft |
| 7 | CMP sensor - Inlet camshaft |
| 8 | Camshaft cover |
| 9 | Camshaft cover baffle plate |
| 10 | Gasket - Camshaft cover |
| 11 | Rear camshaft bearing cap (2 off) |
| 12 | Hydraulic camshaft follower (16 off) |
| 13 | Valve spring (16 off) |
| 14 | Valve spring collet (32 off) |
| 15 | Valve spring retainer (16 off) |
| 16 | Valve spring seat and valve stem oil seal (16 off) |
| 17 | Gasket - Exhaust manifold |
| 18 | Gasket - High Pressure (HP) fuel pump |
| 19 | Cylinder head |
| 20 | HP fuel pump and housing assembly |
| 21 | Water outlet connection |
| 22 | Vacuum pump assembly |
| 23 | Gasket - Vacuum pump |
| 24 | Gasket - water inlet |
| 25 | Valve - (8 off inlet - 8 off exhaust) |
| 26 | Cylinder head gasket |
| 27 | Fuel rail |
| 28 | Fuel injector (4 off) |
| 29 | Cylinder head bolt (10 off) |
| 30 | Crankshaft drive gear - Camshaft timing and oil pump chain |
| 31 | Camshaft timing chain guide |
| 32 | Camshaft timing chain tensioner arm |
| 33 | Variable Camshaft Timing (VCT) actuator - Inlet camshaft |
| 34 | Camshaft timing chain |
| 35 | VCT actuator - Exhaust camshaft |
| 36 | Camshaft - Inlet |
| 37 | Camshaft - Exhaust |
| 38 | Front camshaft bearing cap |
| 39 | Camshaft bearing cap (8 off) |
