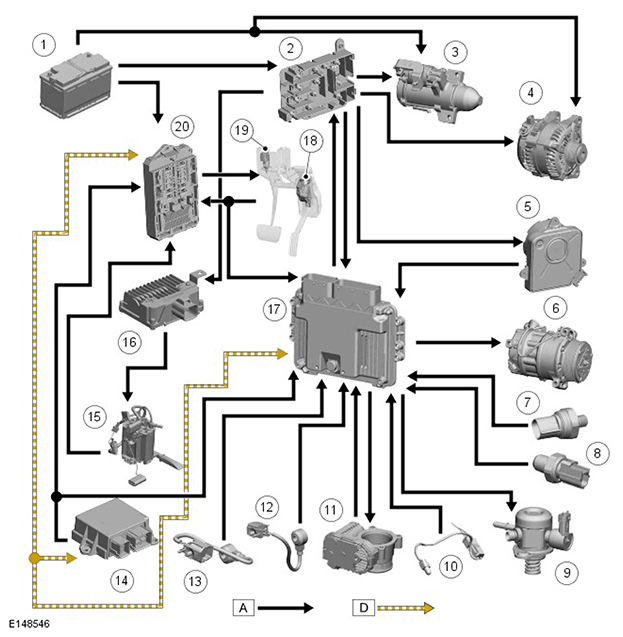

Control Diagram - Sheet 1 Of 2
WARNING: This page is about a different car, the 2015 Jaguar XF, 2014 Jaguar XF, and 2013 Jaguar XF. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Battery |
| 2 | Battery Junction Box (BJB) |
| 3 | Starter motor |
| 4 | Generator |
| 5 | Cooling fan control module |
| 6 | Air Conditioning (A/C) compressor clutch |
| 7 | Low Pressure (LP) fuel sensor |
| 8 | Oil pressure sensor |
| 9 | Fuel metering valve |
| 10 | Ambient temperature sensor |
| 11 | Electric throttle |
| 12 | Knock sensor |
| 13 | Knock sensor |
| 14 | Restraints Control Module (RCM) |
| 15 | Fuel pump module |
| 16 | Fuel Pump Driver Module (FPDM) |
| 17 | Engine Control Module (ECM) |
