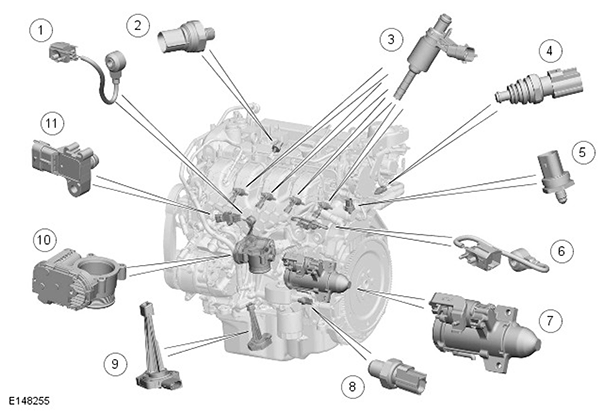

Component Location - Sheet 2 Of 4
WARNING: This page is about a different car, the 2015 Jaguar XF, 2014 Jaguar XF, and 2013 Jaguar XF. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Knock sensor Manifold Absolute Pressure (MAP) sensor |
| 2 | Low Pressure (LP) fuel sensor |
| 3 | Fuel injector (4 off) |
| 4 | Engine Coolant Temperature (ECT) sensor |
| 5 | Fuel Rail Pressure (FRP) sensor |
| 6 | Knock sensor |
| 7 | Starter motor |
| 8 | Oil pressure sensor |
| 9 | Oil temperature sensor |
| 10 | Electric throttle |
| 11 | Manifold Absolut Pressure (MAP) sensor |
