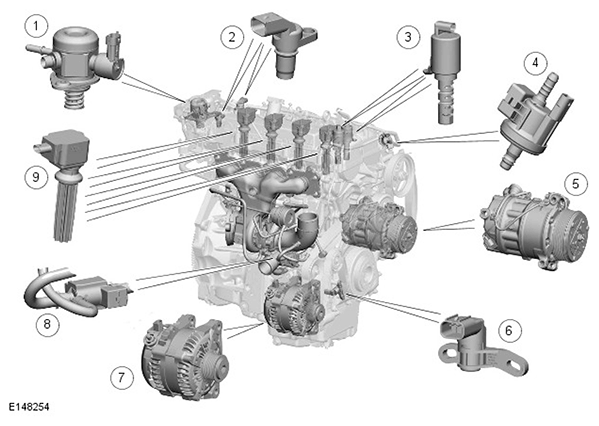

Component Location - Sheet 1 Of 4
WARNING: This page is about a different car, the 2015 Jaguar XF, 2014 Jaguar XF, and 2013 Jaguar XF. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Fuel metering valve - HP Fuel pump |
| 2 | Camshaft Position (CMP) sensor (2 off) |
| 3 | Variable Camshaft Timing (VCT) solenoid (2 off) |
| 4 | Purge valve |
| 5 | Air Conditioning (A/C) compressor clutch |
| 6 | Crankshaft Position (CKP) sensor |
| 7 | Generator |
| 8 | Turbine by-pass control actuator control solenoid valve |
| 9 | Ignition coil (4 off) |
