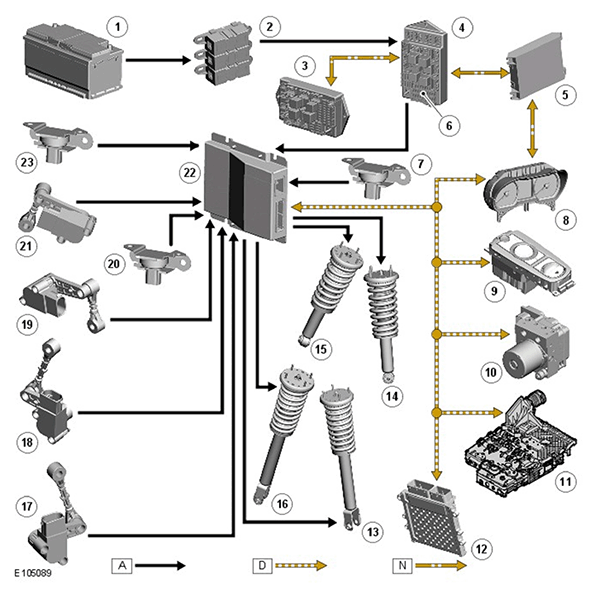

Control Diagram
NOTE:
A
= Hardwired; D
= High speed CAN bus; N
= Medium speed CAN bus
| ITEM | DESCRIPTION |
|---|---|
| 1 | Battery |
| 2 | BJB (battery junction box) (175 A megafuse) |
| 3 | AJB (auxiliary junction box) |
| 4 | CJB (central junction box) |
| 5 | ATC (automatic temperature control) module |
| 6 | Fuse 14 (15 A) - from delayed power-off relay |
| 7 | Rear accelerometer |
| 8 | Instrument cluster |
| 9 | JaguarDrive selector module |
| 10 | ABS (anti-lock brake system) module |
| 11 | TCM (transmission control module) |
| 12 | ECM (engine control module) |
| 13 | RH rear damper |
| 14 | RH front damper |
| 15 | LH front damper |
| 16 | LH rear damper |
| 17 | LH rear suspension height sensor |
| 18 | RH rear suspension height sensor |
| 19 | LH front suspension height sensor |
| 20 | RH front accelerometer |
| 21 | RH front suspension height sensor |
| 22 | ADCM |
| 23 | LH front accelerometer |
