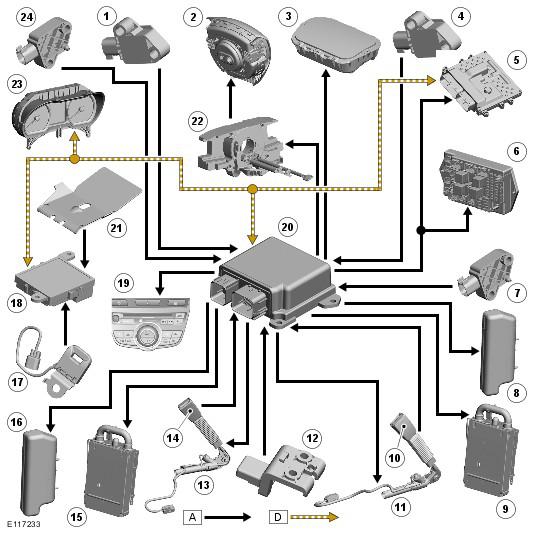

Control Diagram
WARNING: This page is about a different car, the 2011 Jaguar XKR, 2011 Jaguar XK, 2010 Jaguar XKR, and 2010 Jaguar XK. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
A = Hardwired connection; D = High speed controller area network (CAN) bus
| Item Number | Description |
|---|---|
| 1 | Front impact sensor |
| 2 | Driver air bag |
| 3 | Passenger air bag |
| 4 | Front impact sensor |
| 5 | ECM (engine control module) |
| 6 | AJB (auxiliary junction box) |
| 7 | Side impact sensor |
| 8 | Side air bag |
| 9 | Roll over protection hoop |
| 10 | Safety belt sensor |
| 11 | Safety belt pretensioner |
| 12 | Seat position sensor |
| 13 | Safety belt pretensioner |
| 14 | Safety belt sensor |
| 15 | Roll over protection hoop |
| 16 | Side air bag |
| 17 | Safety belt tension sensor (Canada and USA only) |
| 18 | Occupancy sensor module |
| 19 | Integrated control module |
| 20 | RCM |
| 21 | Occupancy sensor |
| 22 | Clockspring |
| 23 | Instrument cluster |
| 24 | Side impact sensor |
