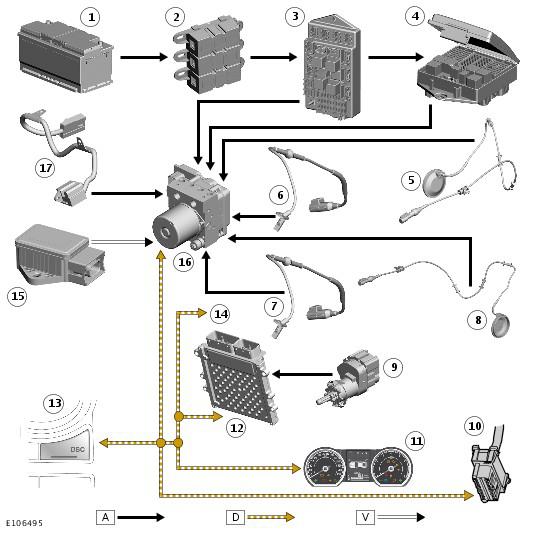

Control Diagram
WARNING: This page is about a different car, the 2011 Jaguar XKR, 2011 Jaguar XK, 2010 Jaguar XKR, and 2010 Jaguar XK. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
A
= Hardwired; D
= High speed controller area network (CAN) bus; V
= Private controller area network (CAN) bus.
| Item Number | Description |
|---|---|
| 1 | Battery |
| 2 | BJB (battery junction box) (175A megafuse) |
| 3 | CJB (central junction box |
| 4 | Power distribution box |
| 5 | LH front wheel speed sensor |
| 6 | LH rear wheel speed sensor |
| 7 | RH rear wheel speed sensor |
| 8 | RH front wheel speed sensor |
| 9 | Stoplamp switch |
| 10 | Diagnostic socket |
| 11 | Instrument cluster |
| 12 | ECM |
| 13 | DSC switch |
| 14 | Other systems |
| 15 | Yaw rate and lateral acceleration sensor |
| 16 | ABS module |
| 17 | Steering angle sensor |
