Single Web Planetary Gear Train
WARNING: This page is about a different car, the 2011 Jaguar XKR, 2011 Jaguar XK, 2010 Jaguar XKR, and 2010 Jaguar XK. However, it is still accessible from the selected car via links, so may be relevant.
The single web planetary gear train comprises:
- Sunwheel
- Three (naturally aspirated versions) or four (supercharger (SC) versions) planetary gears
- Planetary gear carrier (spider)
- Ring gear or annulus.

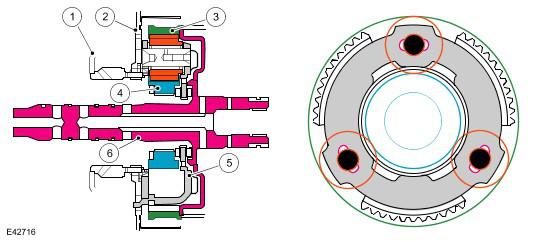

| Item Number | Description |
|---|---|
| 1 | Cylinder |
| 2 | Baffle plate |
| 3 | Ring gear |
| 4 | Sun gear |
| 5 | Planetary gear spider |
| 6 | Torque converter input shaft |
Torque Converter Input Shaft

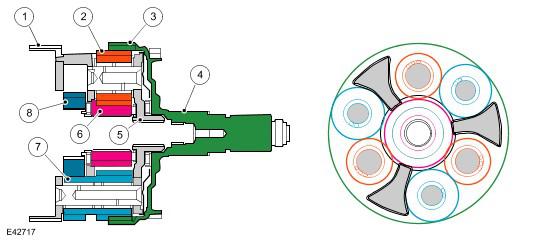

| Item Number | Description |
|---|---|
| 1 | Planetary gear spider |
| 2 | Planetary gears (short) |
| 3 | Ring gear |
| 4 | Output shaft |
| 5 | Planetary gear carrier |
| 6 | Sunwheel |
| 7 | Double planetary gears (long) |
| 8 | Sunwheel |
The double planetary gear train comprises:
- Two sunwheels
- Three short planetary gears
- Three long planetary gears
- Planetary gear carrier
- Ring gear or annulus
