Control Diagrams
WARNING: This page is about a different car, the 2011 Jaguar XKR, 2011 Jaguar XK, 2010 Jaguar XKR, and 2010 Jaguar XK. However, it is still accessible from the selected car via links, so may be relevant.

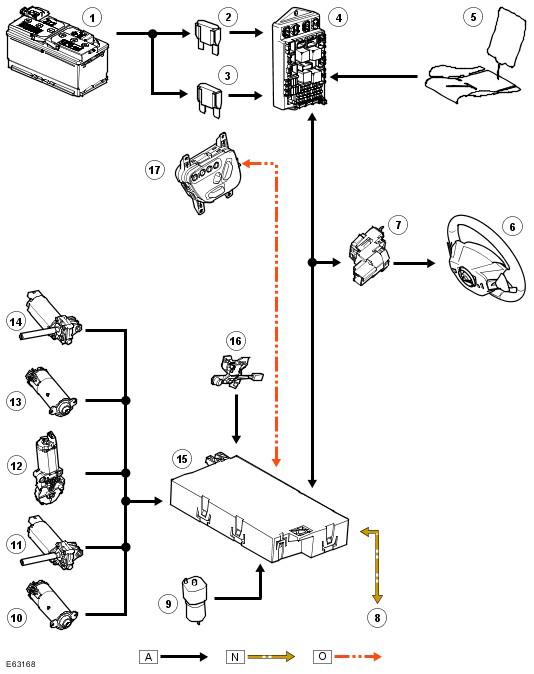

Driver Seat
NOTE:
A
= Hardwired; N
= CAN bus; O
= LIN bus
| Item Number | Description |
|---|---|
| 1 | Battery |
| 2 | Megafuse (175A) |
| 3 | Megafuse (175A) |
| 4 | Central Junction Box (CJB) |
| 5 | Driver seat heating elements |
| 6 | Heated steering wheel |
| 7 | Heated steering wheel module |
| 8 | Controller Area Network (CAN) input and output signals to and from various other vehicle systems |
| 9 | Driver lumbar pump |
| 10 | Driver cushion extend motor |
| 11 | Driver fore/aft adjustment motor |
| 12 | Driver recline adjustment motor |
| 13 | Driver height adjustment motor |
| 14 | Driver rake adjustment motor |
| 15 | Driver Seat Module (DSM) |
| 16 | Driver seat Hall sensor (seat position) |
| 17 | Driver seat switch pack |

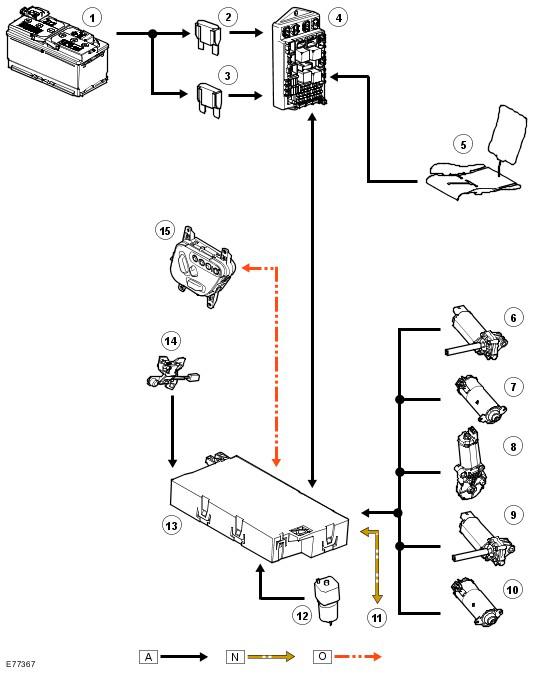

Passenger Seat
NOTE:
A
= Hardwired; N
= CAN bus; O
= LIN bus
| Item Number | Description |
|---|---|
| 1 | Battery |
| 2 | Megafuse (175A) |
| 3 | Megafuse (175A) |
| 4 | Central Junction Box (CJB) |
| 5 | Passenger seat heating elements |
| 6 | Passenger rake adjustment motor |
| 7 | Passenger height adjustment motor |
| 8 | Passenger recline adjustment motor |
| 9 | Passenger fore/aft adjustment motor |
| 10 | Passenger cushion extend motor |
| 11 | Controller Area Network (CAN) input and output signals to and from various other vehicle systems |
| 12 | Passenger lumbar pump |
| 13 | Passenger Seat Module |
| 14 | Passenger seat Hall sensor (seat position) |
| 15 | Passenger seat switch pack |
